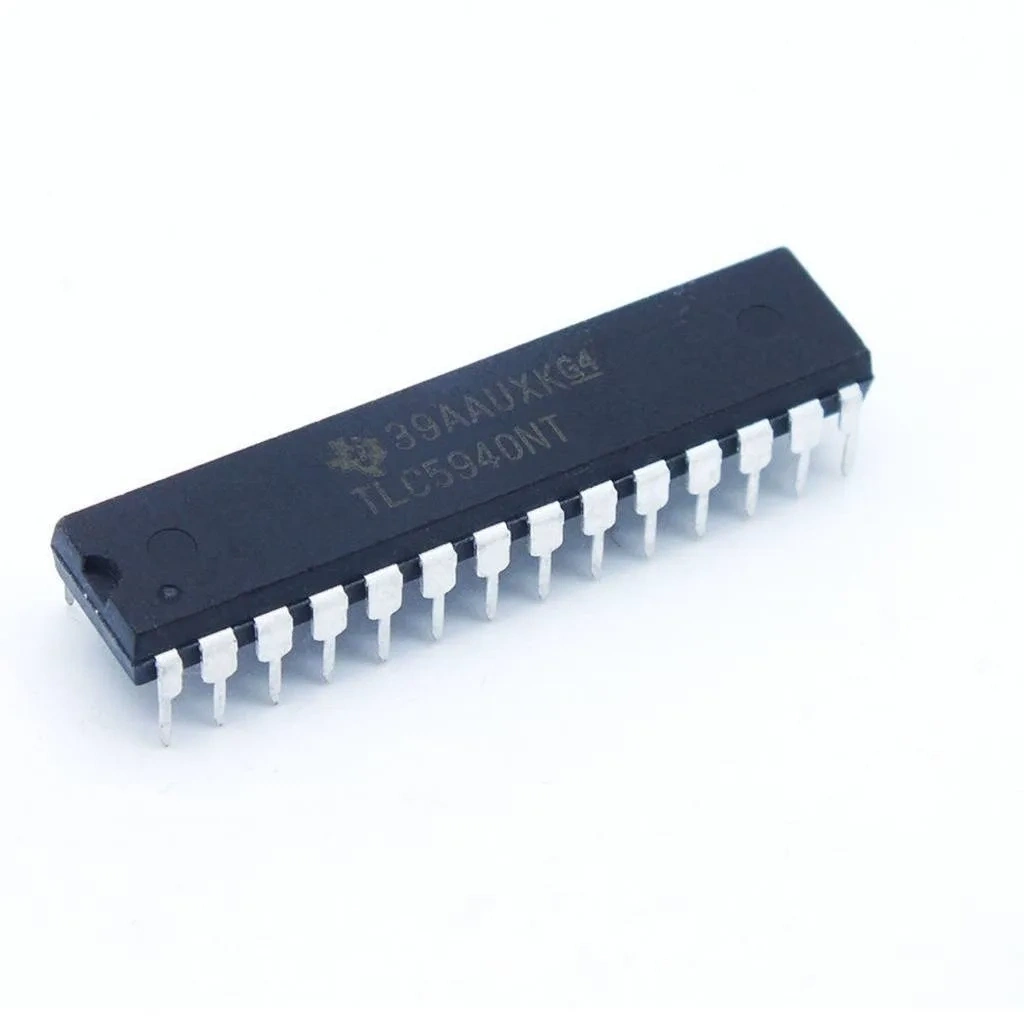

TLC5940NT LED Aydınlatma Sürücü Entegre Devresi – PDIP-28 16 Kanal LED Driver IC
TLC5940NT, 16 kanallı sabit akım çıkışlı, yüksek performanslı bir LED sürücü entegresidir (LED Driver IC). PDIP-28 paket tipine sahip olan bu entegre, özellikle LED aydınlatma sistemleri, RGB LED projeleri, animasyonlu ışık uygulamaları ve mikrodenetleyici tabanlı projelerde profesyonel çözümler sunar.
Her kanal için ayrı ayrı 12-bit PWM gri tonlama kontrolü sağlayan TLC5940NT, hassas parlaklık ayarı ve homojen ışık dağılımı sunar. Sabit akım çıkışı sayesinde LED’lerin dengeli çalışmasını sağlar ve LED ömrünü uzatır.
Neden TLC5940NT LED Sürücü?
- 16 bağımsız sabit akım çıkışı
- 12-bit PWM (4096 adım) parlaklık kontrolü
- Harici direnç ile ayarlanabilir akım değeri
- Seri veri girişi (daisy chain) desteği
- Mikrodenetleyici uyumlu (Arduino, PIC, STM32 vb.)
- Flicker’sız ve stabil LED sürüşü
- Bu özellikleri sayesinde TLC5940NT, özellikle çoklu LED kontrolü gereken projelerde kablo karmaşasını azaltır ve devre tasarımını kolaylaştırır.
Yüksek Hassasiyetli LED Kontrolü
TLC5940NT entegresi, sabit akım sink (akım çeken) yapısı ile LED’lerin eşit parlaklıkta çalışmasını sağlar. RGB LED uygulamalarında renk geçişleri daha yumuşak ve profesyonel görünür. 12-bit PWM kontrolü sayesinde 4096 farklı parlaklık seviyesi elde edilebilir.
Ayrıca zincirleme bağlantı (cascade/daisy-chain) özelliği ile birden fazla TLC5940 entegresi seri bağlanarak daha fazla LED kontrol edilebilir. Bu özellik özellikle LED panel ve büyük aydınlatma projelerinde büyük avantaj sağlar.
Kullanım Alanları
RGB LED projeleri
LED matrix uygulamaları
LED tabela ve animasyon sistemleri
Dekoratif LED aydınlatma
Arduino LED projeleri
Endüstriyel LED kontrol sistemleri
Sahne ve efekt aydınlatmaları
Hem hobi elektroniği hem de profesyonel LED aydınlatma tasarımları için ideal bir çözümdür.
Teknik Özellikler
Model: TLC5940NT
Kanal Sayısı: 16 Kanal
PWM Çözünürlük: 12-bit (4096 adım)
Çıkış Tipi: Sabit Akım Sink
Paket Tipi: PDIP-28
Seri Veri Arayüzü
Ayarlanabilir LED akım kontrolü
TLC5940NT LED Aydınlatma Sürücü Entegre Devresi PDIP-28, çok kanallı LED kontrolü gerektiren projeler için yüksek hassasiyet, stabil performans ve profesyonel ışık kalitesi sunar. Arduino ve mikrodenetleyici projelerinizde güvenle tercih edebileceğiniz güçlü bir LED driver çözümüdür.
