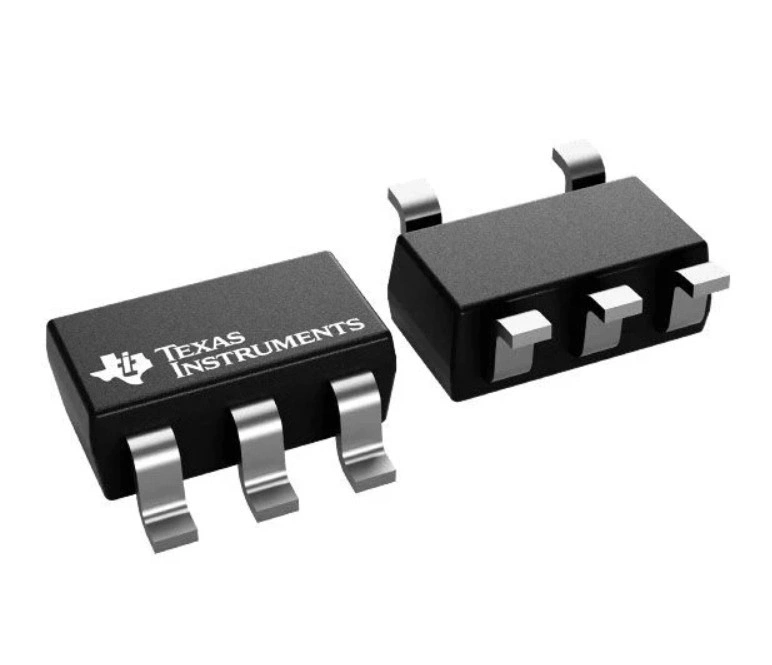

Texas Instruments TL331KDBVR Tek Kanallı Genel Amaçlı Komparatör Entegresi
Texas Instruments TL331KDBVR, analog sinyallerin hızlı ve güvenilir şekilde karşılaştırılması için geliştirilmiş tek kanallı (single) genel amaçlı komparatör entegresidir. Açık kolektör (Open Collector) çıkış yapısı sayesinde TTL, CMOS ve farklı lojik seviyeli dijital sistemlerle kolay entegrasyon sağlar. Geniş besleme gerilimi desteği ve düşük giriş bias akımı ile sensör arayüzleri, eşik algılama devreleri, güç izleme ve endüstriyel kontrol uygulamalarında yaygın olarak kullanılmaktadır.
TL331KDBVR modeli; tek besleme veya çift besleme ile çalışabilen yapısı sayesinde esnek devre tasarımları sunar. Rail-to-rail çıkış desteği ve kompakt SOT-23-5 paketi ile alan kısıtlı PCB tasarımlarında yüksek entegrasyon avantajı oluşturur. Düşük güç tüketimi ve hızlı tepki karakteristiği sayesinde gömülü sistemlerde güvenilir analog karar mekanizması sağlar.
Teknik Özellikleri
- Model: TL331KDBVR
- Marka: Texas Instruments
- Ürün Tipi: Tek Kanallı Komparatör (Single Comparator)
- Komparatör Sayısı: 1
- Çıkış Tipi: Open Collector, Rail-to-Rail
- Besleme Gerilimi (Tek Kaynak): 2V – 36V
- Besleme Gerilimi (Çift Kaynak): ±1V – ±18V
- Maksimum Giriş Bias Akımı: 0.25µA @ 5V
- Tipik Çıkış Akımı: 20mA
- Maksimum Boşta Akım: 700µA
- Maksimum Giriş Ofset Gerilimi: 5mV @ 30V
- Montaj Tipi: SMD
- Paket Tipi: SOT-23-5 (SC-74A / SOT-753)
- Çalışma Sıcaklığı: -40°C ~ +105°C
- RoHS Uyumluluğu: Evet
Anahtar Avantajlar
- Geniş besleme gerilimi desteği sayesinde farklı analog ve dijital sistemlerde kullanılabilir. Bu da devre tasarımında esneklik sağlar. Tek ve çift besleme senaryolarını destekler. Endüstriyel uygulamalarda entegrasyonu kolaylaştırır.
- Open Collector çıkış yapısı sayesinde farklı lojik seviyeleriyle uyumlu çalışma sunar. Bu da mikrodenetleyici tabanlı sistemlerle bağlantıyı kolaylaştırır. Harici pull-up yapılarıyla geniş kullanım senaryosu oluşturur. Sistem uyumluluğunu artırır.
- Düşük giriş bias akımı sayesinde hassas ölçüm ve sensör devrelerinde daha doğru sonuçlar elde edilmesini sağlar. Bu da sinyal bütünlüğünü korur. Ölçüm hatalarını azaltır. Kararlı analog performans sunar.
- Kompakt SOT-23-5 paketi sayesinde PCB üzerinde minimum alan kullanır. Bu da küçük elektronik cihazlarda avantaj oluşturur. Yoğun kart tasarımlarını destekler. Seri üretim süreçlerine uyum sağlar.
Uygulama Alanları
- Gerilim eşik algılama devrelerinde kullanılır. Analog sinyallerin belirlenen seviyelere göre değerlendirilmesini sağlar. Bu da sistem güvenilirliğini artırır. Kontrol uygulamalarına uygundur.
- Sensör arayüz uygulamalarında kullanılır. Sensör çıkışlarının hızlı şekilde işlenmesini sağlar. Bu da ölçüm performansını artırır. Endüstriyel sistemleri destekler.
- Güç izleme ve koruma sistemlerinde kullanılır. Gerilim seviyelerini kontrol eder. Bu da elektronik ekipman güvenliğini artırır. Uzun süreli çalışma sunar.
- Gömülü sistem ve otomasyon projelerinde kullanılır. Analog karar mekanizması sağlar. Bu da sistem tepkisini iyileştirir. Profesyonel elektronik tasarımlarına uygundur.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur
Paket İçeriği
1 Adet Texas Instruments TL331KDBVR Tek Kanallı Komparatör Entegresi
