TDA2822L-D08-T - Amplifikatör Entegresi

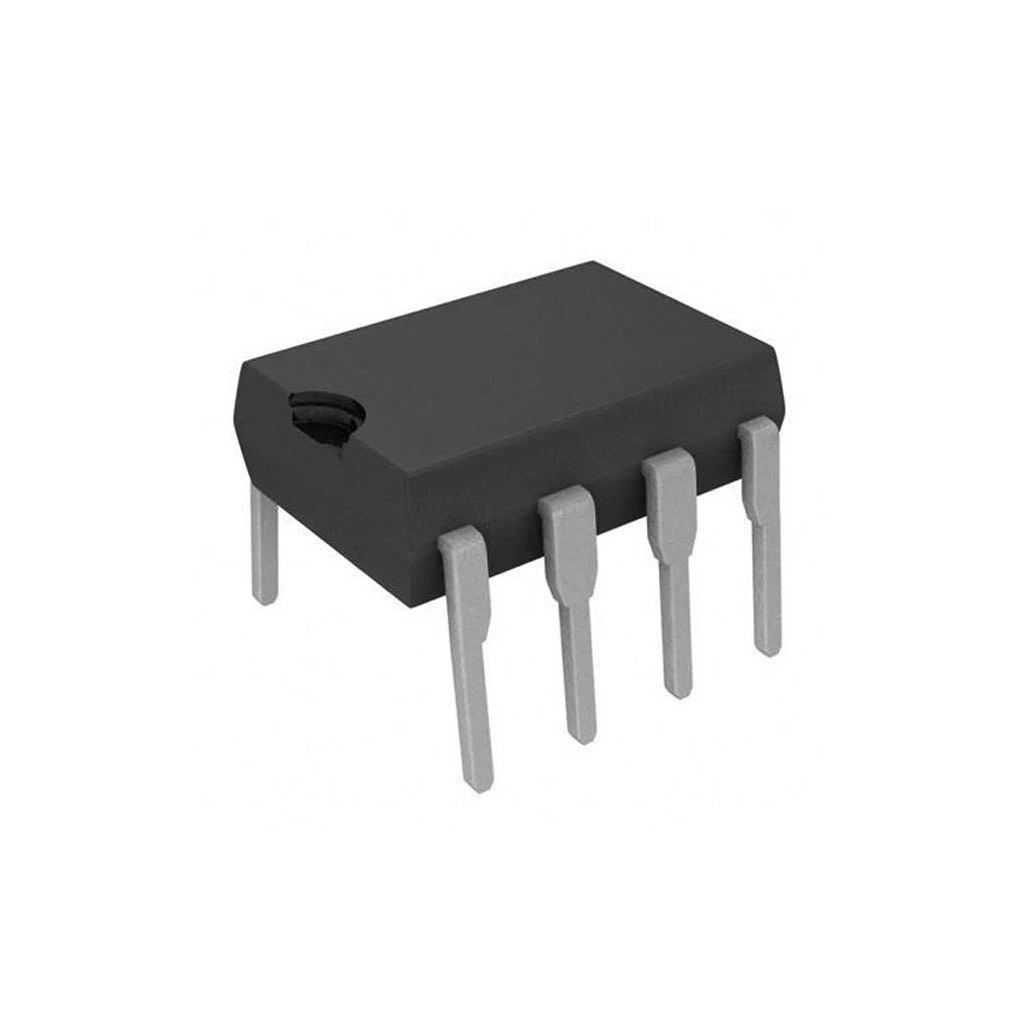

TDA2822L D08-T Amplifikatör Entegresi

TDA2822L D08-T Amplifikatör Entegresi, düşük voltajda çalışabilen, çift kanallı bir güç amplifikatörüdür. SOP-8 (D08-T) paketinde sunulan bu kompakt entegre, taşınabilir ses sistemleri için ideal bir çözüm sunar ve minimum harici bileşen gereksinimi ile kullanım kolaylığı sağlar.

Düşük güç tüketimi ve geniş besleme voltajı aralığı ile öne çıkan bu ses amplifikatörü entegresi, stereo veya köprü modunda çalışabilme esnekliği sunar. 1.8V gibi düşük bir voltajdan çalışabilmesi, pil ile beslenen uygulamalar için mükemmel bir tercih haline getirir.

Hoparlör ve kulaklık sürme kabiliyetine sahip olan bu entegre, radyo, MP3 çalar, tablet ve düşük güçlü elektronik komponentler içeren projeler için kompakt ve verimli bir ses amplifikasyon çözümü sunar.

Teknik Özellikler

TDA2822L D08-T Amplifikatör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: SOP-8 (D08-T)
• Kanal Sayısı: 2 (Stereo)
• Besleme Voltajı: 1.8V - 15V DC
• Çıkış Gücü (Stereo Mod): 2 x 1W @ 8Ω, 9V
• Çıkış Gücü (Köprü Mod): 2.8W @ 8Ω, 9V
• Quiescent Akım: Tipik 4mA
• Toplam Harmonik Distorsiyon (THD): <0.5% @ 1kHz, 100mW
• Kanal Ayırma: >50dB @ 1kHz
• Kazanç: 39dB (tipik)
• Sinyal/Gürültü Oranı: >75dB
• Frekans Tepkisi: 40Hz - 20kHz (±3dB)
• Giriş Empedansı: 5kΩ (tipik)
• Yük Empedansı: 4Ω - 32Ω
• Çalışma Sıcaklığı: -20°C ile +85°C arası
• Kısa Devre Koruması: Dahili termal koruma
• Maksimum Besleme Akımı: 800mA
• Pin Sayısı: 8
• Paket Boyutları: 4.9mm x 3.9mm x 1.55mm (yaklaşık)
• RoHS Uyumluluğu: Evet
• Kuplaj Kapasitörü: Çıkışta gerekli

Kullanım Alanları

TDA2822L D08-T Amplifikatör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Taşınabilir Cihazlar

• MP3 çalarlar
• Taşınabilir radyolar
• Kulaklık amplifikatörleri
• Tablet ve mobil cihaz ses sistemleri
• Pilli ses oynatıcılar

DIY Elektronik Projeleri

• Mini hoparlör sistemleri
• Arduino/Raspberry Pi ses projeleri
• Alarm ve uyarı sistemleri
• Küçük müzik kutuları
• İnteraktif oyuncaklar

Tüketici Elektroniği

• FM radyo alıcı modülleri
• Telefon hoparlör devreleri
• Interkom sistemleri
• Bebek monitörleri
• Düşük maliyetli ses sistemleri

Avantajlar ve Özellikler

TDA2822L D08-T Amplifikatör Entegresi'nin sağladığı avantajlar ve çözümler.

• Düşük Voltajda Çalışma: 1.8V'dan itibaren çalışabilme
• Çift Kanal: Stereo ses desteği
• Köprü Modu: Tek kanalla daha yüksek güç
• Düşük Güç Tüketimi: Pil ömrünü uzatma
• Kompakt Boyut: Küçük PCB tasarımlarına uygun
• Az Harici Bileşen: Basit devre tasarımı
• Düşük Distorsiyon: Temiz ses kalitesi
• Geniş Besleme Aralığı: 1.8V-15V arası esneklik
• Termal Koruma: Aşırı ısınmaya karşı güvenlik
• Uygun Maliyetli: Ekonomik ses çözümü

Devre Tasarımı ve Kullanım

TDA2822L D08-T Amplifikatör Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.

Pin Yapılandırması (SOP-8 Paket):

• Pin 1 (OUT1): Kanal 1 Çıkışı
• Pin 2 (GND): Toprak
• Pin 3 (GND): Toprak
• Pin 4 (OUT2): Kanal 2 Çıkışı
• Pin 5 (IN2): Kanal 2 Girişi
• Pin 6 (VCC): Pozitif Besleme
• Pin 7 (BYPASS): Bypass Kapasitörü Bağlantısı
• Pin 8 (IN1): Kanal 1 Girişi

Stereo Mod İçin Temel Devre Bağlantısı:

1. Kanal 1 ve Kanal 2 girişlerine (Pin 8 ve Pin 5) ses kaynağını bağlayın
2. Giriş sinyal yoluna 1µF kapasitör ekleyin
3. Kanal 1 ve Kanal 2 çıkışlarına (Pin 1 ve Pin 4) kuplaj kondansatörleri (220µF) ekleyin
4. VCC'yi (Pin 6) besleme voltajına bağlayın ve 100µF bypass kapasitörü ekleyin
5. Bypass pinine (Pin 7) 100nF kapasitör bağlayın

Köprü Mod Bağlantısı:

• Kanal 1 girişini (Pin 8) ses kaynağına bağlayın
• Kanal 2 girişini (Pin 5) Kanal 1 çıkışına (Pin 1) bağlayın (bir direnç üzerinden)
• Hoparlörü Kanal 1 (Pin 1) ve Kanal 2 (Pin 4) çıkışları arasına, seri kuplaj kapasitörleri ile bağlayın

Sorun Giderme ve İpuçları

TDA2822L D08-T Amplifikatör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Distorsiyon: Giriş seviyesini azaltın veya besleme voltajını artırın
• Yetersiz Ses Seviyesi: Köprü moduna geçin veya besleme voltajını artırın
• Aşırı Isınma: Soğutucu ekleyin veya yük empedansını artırın
• Düşük Bas Tepkisi: Çıkış kapasitörü değerini artırın
• Gürültü ve Uğultu: Güç kaynağını filtreleyin ve topraklama yöntemini iyileştirin

Uygulama İpuçları

• PCB tasarımında analog ve dijital topraklama hatlarını ayırın
• Entegre yakınına 100µF ve 100nF paralel bypass kapasitörleri yerleştirin
• Köprü modunda çıkış gücünü arttırmak için daha büyük besleme voltajı kullanın
• Gereksiz ısınmayı önlemek için uygun empedanslı hoparlör seçin
• Kulaklık uygulamaları için seri direnç (10-33Ω) ekleyin

Paket İçeriği

• TDA2822L D08-T Amplifikatör Entegresi
