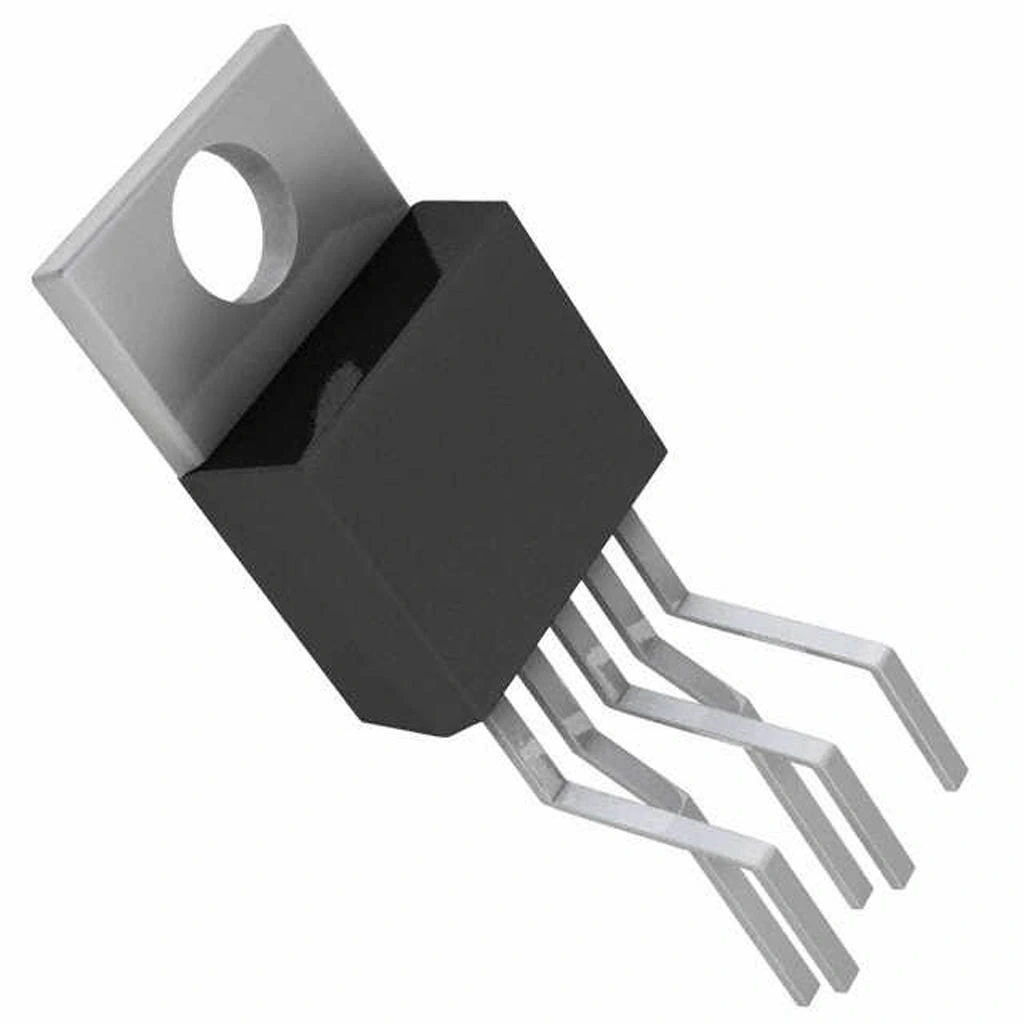

TDA2040 Ses Entegresi To-220-5

TDA2040 Ses Entegresi TO-220-5

TDA2040 Ses Entegresi, yüksek performanslı 20W mono ses güç amplifikatörüdür. TO-220-5 paketinde sunulan bu entegre, Hi-Fi ses sistemleri ve genel amaçlı amplifikasyon uygulamaları için tasarlanmış olup, ev ses sistemlerinden araba stereo güçlendiricilerine kadar geniş bir uygulama yelpazesine sahiptir.

Düşük distorsiyon ve yüksek kazanç özelliklerine sahip bu ses amplifikatörü entegresi, kısa devre koruması ve termal koruma gibi güvenlik özellikleriyle donatılmıştır. Bu sayede güvenilir ve dayanıklı bir amplifikasyon çözümü sunar.

Yüksek kaliteli ses çıkışı sağlayan bu entegre, geniş besleme voltaj aralığında çalışabilir ve diğer elektronik komponentler ile birlikte kullanılarak, kompakt ve yüksek performanslı ses sistemleri oluşturmanızı sağlar.

Teknik Özellikler

TDA2040 Ses Entegresi TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: TO-220-5 (Pentawatt)
• Çıkış Gücü: 20W @ 4Ω, ±14V
• Alternatif Çıkış Gücü: 12W @ 8Ω, ±14V
• Besleme Voltajı: ±5V ~ ±22V (Maksimum ±25V) veya 10V ~ 44V tekli besleme
• Çıkış Akımı: 3.5A (peak)
• Toplam Harmonik Distorsiyon (THD): <0.5% @ 1kHz, 12W
• Sinyal/Gürültü Oranı: >80dB
• Çalışma Sıcaklığı: -40°C ile +150°C arası
• Koruma Özellikleri: Kısa devre koruması, Termal koruma
• Band Genişliği: 20Hz ~ 20kHz (±1.5dB)
• Kazanç: 30dB (tipik)
• Giriş Empedansı: 5MΩ (tipik)
• Güç Tüketimi (Quiescent): 50mA (tipik)
• Slew Rate: 8V/µs
• Çıkış DC Ofset: <50mV
• Köprü Modu Gücü: 40W @ 8Ω (iki TDA2040 ile)
• Pin Sayısı: 5
• Üretici: STMicroelectronics
• RoHS Uyumluluğu: Evet
• Uygulama Sınıfı: AB Sınıfı

Kullanım Alanları

TDA2040 Ses Entegresi TO-220-5'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ev Ses Sistemleri

• Hi-Fi amplifikatörler
• Aktif hoparlör sistemleri
• Stereo amplifikatör devreleri
• Köprü modunda mono amplifikatörler
• Subwoofer amplifikatörleri

Otomotiv Uygulamaları

• Araba stereo amplifikatörleri
• Oto ses sistemleri
• Motosiklet ses sistemleri
• Araç içi eğlence sistemleri
• Taşınabilir amplifikatörler

Endüstriyel ve Hobi Uygulamaları

• Anons ve ses yayın sistemleri
• Sinyal amplifikasyonu
• Müzik enstrümanı amplifikatörleri
• DIY ses projeleri
• Eğitim amaçlı devre modülleri

Avantajlar ve Özellikler

TDA2040 Ses Entegresi TO-220-5'in sağladığı avantajlar ve çözümler.

• Yüksek Güç Çıkışı: 20W @ 4Ω empedans
• Düşük Distorsiyon: Hi-Fi kalitesinde ses
• Kısa Devre Koruması: Güvenli çalışma
• Termal Koruma: Aşırı ısınmaya karşı güvenlik
• Geniş Besleme Aralığı: Esnek güç kaynağı seçeneği
• Köprüleme İmkanı: İki entegre ile 40W güç
• Yüksek S/N Oranı: Temiz ses çıkışı
• Az Harici Bileşen: Kolay devre tasarımı
• TO-220 Paketi: Kolay montaj ve soğutma
• Endüstri Standardı: Güvenilir ve yaygın entegre

Devre Tasarımı ve Kullanım

TDA2040 Ses Entegresi TO-220-5'in bağlantıları ve kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220-5):

• Pin 1: İnvertör Olmayan Giriş
• Pin 2: İnvertör Giriş
• Pin 3: -VS (Negatif Besleme / GND)
• Pin 4: Çıkış
• Pin 5: +VS (Pozitif Besleme)

Temel Amplifikatör Devresi Bileşenleri:

1. Giriş sinyalini 1µF kapasitör üzerinden Pin 1'e bağlayın
2. 100kΩ direnci Pin 1 ve Pin 2 arasına bağlayın
3. Pin 2'yi toprak hattına 2.2kΩ direnç ile bağlayın
4. Çıkış pinine (Pin 4) hoparlöre giden hatta 0.22µF kapasitör ve 2.2Ω direnç ekleyin
5. Besleme pinlerine (Pin 3 ve Pin 5) 100µF ve 100nF bypass kapasitörleri ekleyin

Çift Besleme ve Tek Besleme Seçenekleri:

• Çift Besleme: ±14V (tipik) besleme için Pin 3'ü negatif beslemeye, Pin 5'i pozitif beslemeye bağlayın
• Tek Besleme: Tek pozitif kaynak için, Pin 3'ü toprağa, Pin 5'i pozitif beslemeye bağlayın ve çıkışa DC blok kapasitörü ekleyin

Köprü Modu Bağlantısı:

• İki TDA2040 entegresi kullanın, birinci entegrenin çıkışını ikinci entegrenin invertör girişine bağlayın
• Her iki entegrenin invertör olmayan girişlerini sinyale bağlayın (ikincisi 180° faz kaydırmalı olarak)
• Hoparlörü iki entegrenin çıkışları arasına bağlayın

Sorun Giderme ve İpuçları

TDA2040 Ses Entegresi TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın ve termal macun uygulayın
• Distorsiyon: Besleme voltajını kontrol edin ve giriş seviyesini azaltın
• Düşük Çıkış Gücü: Güç kaynağı kapasitesini artırın, besleme voltajını kontrol edin
• Gürültü ve Uğultu: Güç kaynağı filtreleme kapasitörlerini artırın
• Koruma Moduna Geçme: Yük empedansını kontrol edin, kısa devre olup olmadığını araştırın

Uygulama İpuçları

• Topraklama hattını yıldız şeklinde düzenleyin
• Güç besleme hatlarına 2200µF veya daha büyük filtre kondansatörleri ekleyin
• Çıkış indüktansı için hoparlör kabloları üzerine bir kaç sarımlık ferit boncuk ekleyin
• Yüksek akım gereksinimleri için PCB yollarını kalın tasarlayın (>2mm)
• Feedback loop için kısa ve doğrudan bağlantılar yapın

Paket İçeriği

• TDA2040 Ses Entegresi TO-220-5
