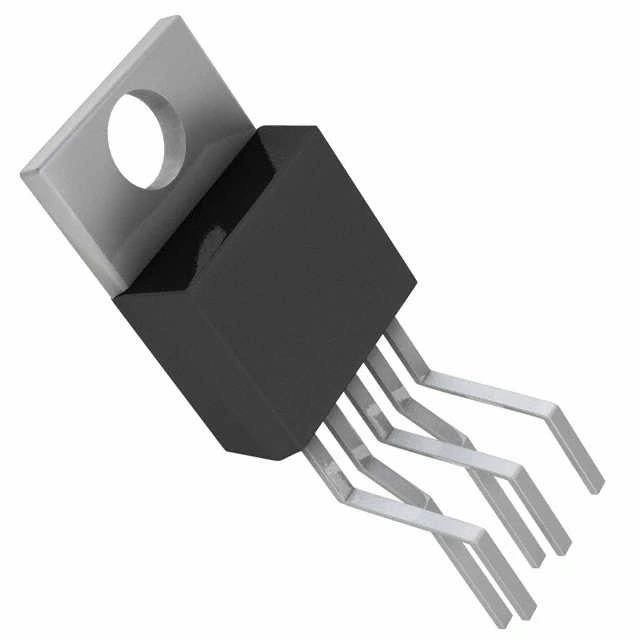

TDA2030A Amplifikatör Ses Entegresi 18W To-220

TDA2030A Amplifikatör Ses Entegresi 18W TO-220

TDA2030A Amplifikatör Ses Entegresi, ST Microelectronics tarafından üretilen, 18 watt'a kadar çıkış gücü sağlayabilen, mono kanallı bir Hi-Fi ses amplifikatörüdür. TO-220 paketinde sunulan bu entegre, düşük distorsiyonlu ses yükseltme ve sınıf AB çalışma özellikleri ile kompakt ses sistemleri için ideal bir çözüm sunar. Yüksek slew rate değeri ve geniş frekans bandı, yüksek kaliteli ses çıkışı sağlar.

Düşük gürültü seviyesi, kısa devre koruması ve termal koruma özellikleriyle dikkat çeken TDA2030A, ses amplifikatörü entegresi kategorisinde popüler ve güvenilir bir seçimdir. Çift ve tek besleme voltajı ile çalışabilme özelliği sayesinde farklı uygulama alanlarında esneklik sağlar. 5 pinli yapısı ve standart TO-220 paketi, kolay montaj ve soğutma imkanı sunar.

Ev ses sistemleri, aktif hoparlörler, araç ses sistemleri ve genel amaçlı ses yükseltme uygulamaları için sıklıkla tercih edilen bu entegreler, minimum harici bileşen gereksinimi ve kolay devre tasarımı avantajlarıyla elektronik komponentler arasında önemli bir yere sahiptir. TDA2030A, ekonomik fiyatı ve sağladığı performans ile akustik projelerin vazgeçilmez parçasıdır.

---

Teknik Özellikler

TDA2030A Amplifikatör Ses Entegresi 18W TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ST Microelectronics
• Entegre Tipi: Hi-Fi Sınıf AB Ses Amplifikatörü
• Paket Tipi: TO-220-5 (Pentawatt)
• Pin Sayısı: 5
• Maksimum Çıkış Gücü: 18W (±14V, 4Ω, THD=10%)
• Çıkış Gücü (Tipik): 14W (±14V, 4Ω, THD=0.5%)
• Besleme Voltajı Aralığı: ±6V ile ±18V (çift besleme)
• Tek Besleme Modu: 12V ile 36V
• Toplam Harmonik Bozulma (THD): 0.1% (14W, 1kHz)
• Sinyal/Gürültü Oranı (S/N): >80dB
• Giriş Empedansı: 5MΩ (tipik)
• Voltaj Kazancı: 30dB (tipik)
• Slew Rate: 8V/μs
• Frekans Yanıtı: 20Hz - 20kHz (±0.5dB)
• Koruma Özellikleri: Termal koruma, kısa devre koruması
• Çalışma Sıcaklığı: -25°C ile +150°C arası
• Güç Tüketimi (Boşta): 30mA (tipik)
• Termal Direnç (Junction-Case): 3°C/W
• Uyumlu Hoparlör Empedansı: 4Ω - 16Ω
• Minimum Harici Komponent Sayısı: 7-9 parça
• Geri Besleme Kazancı: Direnç oranıyla ayarlanabilir
• Çapraz Geçiş Bozulması: <0.1%
• Kanal Sayısı: 1 (Mono)
• Boyutlar: ~10mm x 15mm x 4.5mm (paket)
• Ağırlık: ~2g
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

TDA2030A Amplifikatör Ses Entegresi 18W TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ev Ses Sistemleri

• Aktif hoparlör sistemleri
• Mini amplifikatörler
• Hi-Fi ses sistemleri
• Stereo sistemler (iki entegre ile)
• Subwoofer amplifikatörleri

Hobi ve DIY Projeleri

• Breadboard ses amplifikatörleri
• Arduino/Raspberry Pi ses projeleri
• Elektronik müzik enstrümanları
• Kendin yap müzik sistemleri
• Eğitim amaçlı devre setleri

Endüstriyel Uygulamalar

• Araç ses sistemleri
• Telsiz ve haberleşme ekipmanları
• Anons ve seslendirme sistemleri
• Müzik çalarlar ve yardımcı ekipmanlar
• Ses işleme ve kayıt cihazları

---

Avantajlar ve Özellikler

TDA2030A Amplifikatör Ses Entegresi 18W TO-220'nin sağladığı avantajlar ve çözümler.

• Yüksek Çıkış Gücü: 18W'a kadar güç ile etkileyici ses seviyesi
• Düşük Distorsiyon: Hi-Fi kalitesinde temiz ses çıkışı
• Entegre Korumalar: Termal ve kısa devre koruması ile güvenli kullanım
• Esnek Besleme Opsiyonları: Tek veya çift besleme voltajı desteği
• Kolay Montaj: TO-220 paketi ile soğutucu montajı kolaylığı
• Düşük Dış Bileşen İhtiyacı: Ekonomik devre tasarımı
• Geniş Besleme Aralığı: Farklı güç kaynakları ile uyumlu çalışma
• Yüksek Sinyal/Gürültü Oranı: Temiz ve net ses çıkışı
• Uygun Maliyet: Ekonomik fiyatla kaliteli ses performansı
• Köprü Bağlantı İmkanı: İki entegre ile yüksek güç elde etme

---

Bağlantı ve Kullanım

TDA2030A Amplifikatör Ses Entegresi 18W TO-220'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (TO-220-5 Paketi):

• Pin 1 (Non-inverting Input): Giriş sinyali (+)
• Pin 2 (Inverting Input): Geri besleme girişi (-)
• Pin 3 (VS-): Negatif besleme / GND
• Pin 4 (Output): Hoparlör çıkışı
• Pin 5 (VS+): Pozitif besleme

Çift Besleme (Split Supply) Bağlantı Şeması:

• Pin 1 (Non-inv Input): 1μF kapasitör üzerinden ses kaynağına
• Pin 2 (Inv Input): 22kΩ direnç üzerinden Pin 4'e, 680Ω direnç üzerinden GND'ye
• Pin 3 (VS-): Negatif besleme (-12V ile -18V arası)
• Pin 4 (Output): Doğrudan hoparlöre
• Pin 5 (VS+): Pozitif besleme (+12V ile +18V arası)
• Besleme Filtresi: Her besleme hattına 1000μF elektrolitik ve 100nF seramik kapasitörler
• Çıkış Filtresi: 10Ω + 0.1μF (Zobel ağı) hoparlör terminallerine paralel

Tek Besleme (Single Supply) Bağlantı Şeması:

• Pin 1 (Non-inv Input): 1μF kapasitör üzerinden ses kaynağına, 100kΩ direnç üzerinden sanal toprak noktasına
• Pin 2 (Inv Input): 22kΩ direnç üzerinden Pin 4'e, 680Ω direnç üzerinden sanal toprak noktasına
• Pin 3 (VS-): GND
• Pin 4 (Output): 1000μF/25V kapasitör üzerinden hoparlöre
• Pin 5 (VS+): Pozitif besleme (24V ile 36V arası)
• Sanal Toprak: İki adet 4.7kΩ dirençle oluşturulan voltaj bölücü
• Sanal Toprak Filtresi: 100μF/25V kapasitör

Kazanç Ayarı:

• Kazanç = 1 + (R1/R2) formülü ile belirlenir
• R1: Pin 2 ve Pin 4 arasındaki direnç (tipik 22kΩ)
• R2: Pin 2 ve GND/Sanal toprak arasındaki direnç (tipik 680Ω)
• Önerilen kazanç değeri: 30-40 (yaklaşık 30dB)

Soğutma Gereksinimleri:

• 10W altı güçler için küçük soğutucu (5°C/W)
• 10-18W arası güçler için orta-büyük soğutucu (2-3°C/W)
• Termal macun kullanımı zorunludur
• Yeterli hava akışı sağlanmalıdır

---

Örnek Projeler

TDA2030A Amplifikatör Ses Entegresi 18W TO-220 kullanılarak yapılabilecek örnek projeler.

14W Mono Amplifikatör Devresi

MP3 çalar, telefon veya bilgisayar için basit ve güçlü ses amplifikatörü.

Gerekli Malzemeler:

• 1x TDA2030A entegresi
• 1x Soğutucu (3°C/W termal direnç)
• 1x 8Ω hoparlör (15W veya üzeri)
• 2x 1000μF/25V elektrolitik kapasitör (besleme filtreleme)
• 2x 100nF seramik kapasitör (besleme filtreleme)
• 1x 1μF/50V film kapasitör (giriş bloklama)
• 1x 22kΩ 1/4W direnç (geri besleme)
• 1x 680Ω 1/4W direnç (geri besleme)
• 1x 10Ω 1/4W direnç (Zobel ağı)
• 1x 100nF seramik kapasitör (Zobel ağı)
• 1x 10kΩ potansiyometre (ses seviye kontrolü)
• 1x 3.5mm stereo jak (ses girişi)
• 1x ±15V güç kaynağı (trafo veya SMPS)
• PCB veya breadboard
• Kablo, lehim ve montaj malzemeleri

Bağlantı Adımları:

• TDA2030A'yı soğutucu ile birlikte PCB'ye monte edin
• Pin 5'i (VS+) +15V beslemeye, Pin 3'ü (VS-) -15V beslemeye bağlayın
• Her besleme hattına 1000μF ve 100nF kapasitörleri paralel bağlayın
• 10kΩ potansiyometreyi ses kaynağı ve TDA2030A'nın Pin 1'i arasına bağlayın
• 1μF giriş kapasitörünü potansiyometre ve Pin 1 arasına bağlayın
• 22kΩ direnci Pin 2 ve Pin 4 arasına bağlayın (geri besleme)
• 680Ω direnci Pin 2 ve GND arasına bağlayın (kazanç ayarı)
• Pin 4'ü (çıkış) doğrudan 8Ω hoparlöre bağlayın
• 10Ω direnç ve 100nF kapasitörden oluşan Zobel ağını hoparlör terminallerine paralel bağlayın
• Güç kaynağını bağlayın ve ses seviyesini yavaşça artırarak test edin

Stereo Amplifikatör Sistemi

İki adet TDA2030A kullanarak müzik sistemleri için stereo amplifikatör yapımı.

Gerekli Malzemeler:

• 2x TDA2030A entegresi
• 2x Soğutucu (3°C/W veya daha düşük termal dirençli)
• 2x 8Ω hoparlör (15W veya üzeri)
• 4x 1000μF/25V elektrolitik kapasitör (besleme filtreleme)
• 4x 100nF seramik kapasitör (besleme filtreleme)
• 2x 1μF/50V film kapasitör (giriş bloklama)
• 2x 22kΩ 1/4W direnç (geri besleme)
• 2x 680Ω 1/4W direnç (geri besleme)
• 2x 10Ω 1/4W direnç (Zobel ağı)
• 2x 100nF seramik kapasitör (Zobel ağı)
• 1x 10kΩ çift potansiyometre (stereo ses kontrolü)
• 1x 3.5mm stereo jak (ses girişi)
• 1x ±15V güç kaynağı (en az 2A kapasiteli)
• 1x PCB
• 1x Metal muhafaza kutusu
• Kablo, lehim ve montaj malzemeleri

Bağlantı Adımları:

• İki TDA2030A'yı ayrı soğutucular ile PCB'ye monte edin
• Her entegrenin Pin 5'ini (VS+) +15V beslemeye, Pin 3'ünü (VS-) -15V beslemeye bağlayın
• Her besleme hattı için ayrı 1000μF ve 100nF kapasitörleri paralel bağlayın
• Stereo jakın sol kanalını çift potansiyometrenin bir kanalı üzerinden 1. TDA2030A'nın Pin 1'ine bağlayın
• Stereo jakın sağ kanalını çift potansiyometrenin diğer kanalı üzerinden 2. TDA2030A'nın Pin 1'ine bağlayın
• Her giriş hattına 1μF kapasitör ekleyin
• Her entegre için ayrı geri besleme ağı kurun (22kΩ ve 680Ω dirençler)
• Çıkışları doğrudan hoparlörlere bağlayın
• Her hoparlör için Zobel ağı bağlayın
• Tüm bağlantıları kontrol edin ve güç kaynağını bağlayarak test edin

---

Sorun Giderme ve İpuçları

TDA2030A Amplifikatör Ses Entegresi 18W TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu boyutunu artırın, termal macun kontrol edin, hoparlör empedansını doğrulayın
• Ses Yok: Besleme voltajlarını, pin bağlantılarını kontrol edin, giriş sinyalini doğrulayın
• Distorsiyonlu Ses: Besleme voltajını kontrol edin, giriş seviyesini azaltın, geri besleme ağını kontrol edin
• Uğultu/Hum: Topraklama iyileştirin, besleme filtrelerini artırın, sinyal kablolarını ekranlayın
• Düşük Ses Seviyesi: Kazanç değerini artırın, giriş sinyal seviyesini yükseltin, besleme voltajını kontrol edin

Performans İyileştirme İpuçları

• Daha yüksek besleme voltajı kullanarak güç çıkışını artırın (±18V maksimum)
• Kaliteli metal film dirençler kullanarak gürültüyü azaltın
• Büyük değerli güç filtreleme kapasitörleri ile güç kaynağı gürültüsünü azaltın
• Yıldız tipi topraklama düzeni uygulayarak toprak döngülerini engelleyin
• Kalın PCB hatları veya kablolar kullanarak güç kayıplarını azaltın
• Aktif ton kontrol devresi ekleyerek ses kalitesini özelleştirin
• Köprü modu için iki TDA2030A kullanarak güç çıkışını 35W'a kadar artırın
• Kısa ve kaliteli hoparlör kabloları kullanarak sinyal kaybını azaltın

---

Paket İçeriği

• TDA2030A Amplifikatör Ses Entegresi 18W TO-220

---
