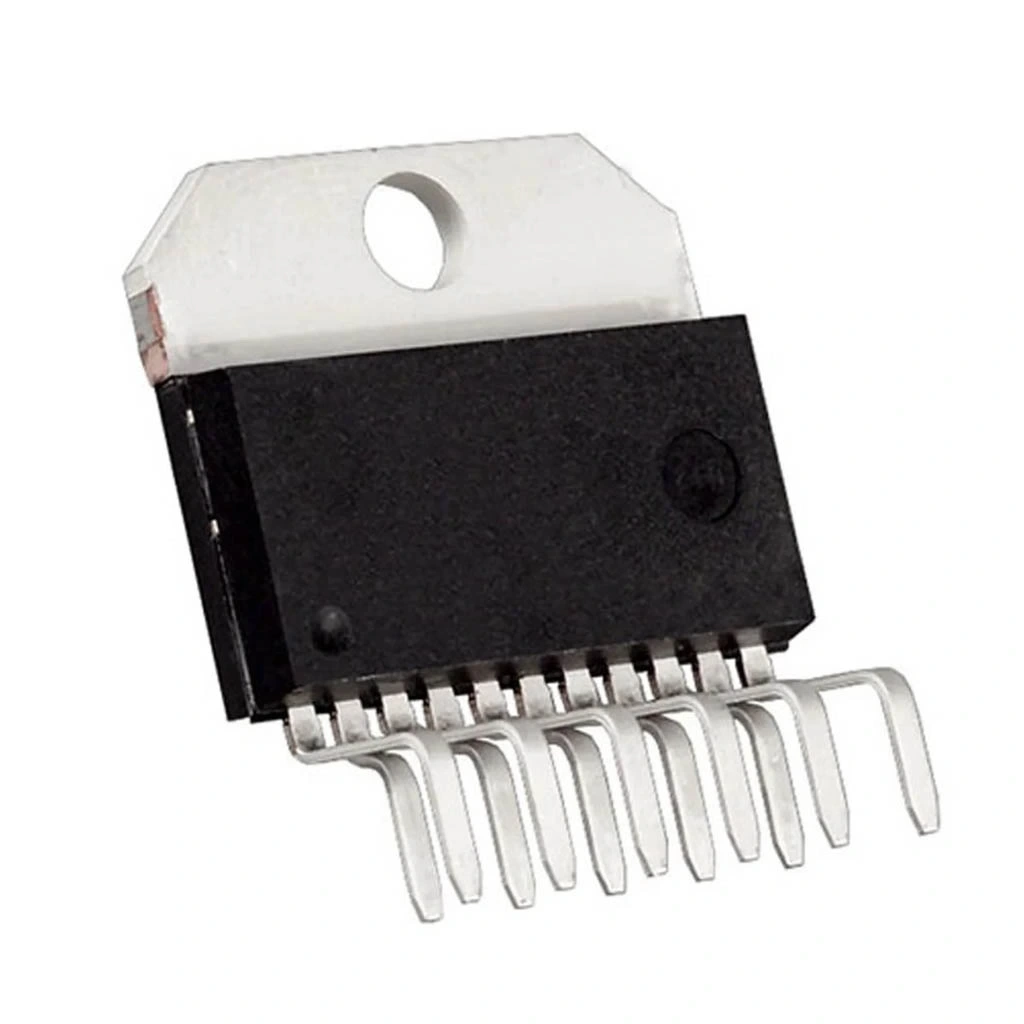

TDA2004R Ses Amplifikatör Entegresi Multiwatt-11

TDA2004R Ses Amplifikatör Entegresi Multiwatt-11

TDA2004R Ses Amplifikatör Entegresi, ST Microelectronics tarafından üretilen çift kanallı (stereo) bir ses güç amplifikatörüdür. Multiwatt-11 paketinde sunulan bu entegre, tek kanal başına 6.5W güç çıkışı veya köprü modunda 20W güç çıkışı sağlayabilir.

Özellikle otomotiv ses sistemleri için tasarlanmış olan TDA2004R, geniş besleme voltajı aralığı, termal koruma ve kısa devre koruması gibi özelliklere sahiptir.

Düşük distorsiyon oranı ve yüksek sinyal/gürültü oranı ile kaliteli ses çıkışı sağlayan TDA2004R, ses amplifikatörü entegresi kategorisinde araç ses sistemleri için popüler bir seçimdir. Giriş empedansının yüksek olması ve düşük gürültü özellikleri sayesinde farklı kaynaklardan gelen sinyalleri etkili şekilde yükseltebilir.

Yüksek verimlilik, güvenilir çalışma ve sınıf AB çıkış katı ile hem ev hem de araç ses sistemleri için ideal olan bu entegreler, minimum harici komponent gereksinimi ile elektronik komponentler dünyasında kompakt ve ekonomik ses yükseltme çözümleri sunmaktadır. TDA2004R, özellikle 4-8 ohm hoparlör empedanslarıyla uyumlu çalışacak şekilde optimize edilmiştir.

Teknik Özellikler

TDA2004R Ses Amplifikatör Entegresi Multiwatt-11'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ST Microelectronics
• Entegre Tipi: Çift Kanallı Ses Güç Amplifikatörü
• Paket Tipi: Multiwatt-11 (Yatay montaj)
• Pin Sayısı: 11
• Çalışma Modu: Stereo veya Köprü (Bridge)
• Çıkış Gücü (Stereo): 6.5W + 6.5W (14.4V, 4Ω, THD=10%)
• Çıkış Gücü (Köprü): 20W (14.4V, 4Ω, THD=10%)
• Besleme Voltajı Aralığı: 8V - 18V DC
• Optimum Besleme Voltajı: 14.4V DC (Otomotiv uygulamaları için)
• Sınıf Tipi: AB
• Toplam Harmonik Bozulma (THD): 0.2% (1W, 1kHz)
• Sinyal/Gürültü Oranı (S/N): >80dB
• Giriş Empedansı: 30kΩ (tipik)
• Voltaj Kazancı: 30dB (tipik)
• Çıkış Empedansı: <1Ω
• Kanal Ayırma: >45dB (1kHz)
• Frekans Yanıtı: 40Hz - 15kHz (±3dB)
• Yükselen Hız (Slew Rate): 10V/μs
• Quiescent Akım: 100mA (tipik)
• Termal Koruma: 150°C
• Koruma Özellikleri: Termal koruma, kısa devre koruması, aşırı voltaj koruması
• Termal Direnç (Junction-Case): 3°C/W
• Çalışma Sıcaklığı: -40°C ile +150°C arası
• Uyumlu Hoparlör Empedansı: 2Ω - 8Ω
• Diğer Özellikler: Düşük stand-by akımı, çift muted girişi
• Boyutlar: ~25mm x 10mm x 5mm (paket)
• Ağırlık: ~5g
• RoHS Uyumluluğu: Evet

Kullanım Alanları

TDA2004R Ses Amplifikatör Entegresi Multiwatt-11'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Otomotiv Ses Sistemleri

• Araç radyoları
• Araç stereo sistemleri
• Araç multimedya sistemleri
• Motosiklet ses sistemleri
• Tekne ses sistemleri

Ev Ses Sistemleri

• Kompakt stereo amplifikatörler
• Aktif hoparlör sistemleri
• Mini müzik setleri
• Taşınabilir ses sistemleri
• Oyuncak ve eğlence elektroniği

Hobi ve DIY Projeleri

• Arduino/Raspberry Pi ses projeleri
• Kendin yap amplifikatör devreleri
• Eğitim amaçlı ses projeleri
• Taşınabilir müzik çalarlar
• Ses efekt cihazları

Avantajlar ve Özellikler

TDA2004R Ses Amplifikatör Entegresi Multiwatt-11'in sağladığı avantajlar ve çözümler.

• Çift Kanal Desteği: İki hoparlör için tek entegre çözümü
• Köprü Modu: Yüksek güç ihtiyacı için tek kanala dönüştürülebilme
• Otomotiv Uyumluluğu: 12V akü sistemleri ile ideal çalışma
• Entegre Korumalar: Termal, kısa devre ve aşırı voltaj korumaları
• Düşük Distorsiyon: Temiz ses çıkışı ve minimum bozulma
• Az Harici Komponent: Basit devre tasarımı ve düşük maliyet
• Mute Fonksiyonu: Sessizleştirme özelliği ile kontrol imkanı
• Geniş Besleme Aralığı: 8V-18V arası güvenli çalışma
• Yüksek S/N Oranı: Net ve temiz ses üretimi
• Multiwatt Paket: Kolay soğutucu montajı ve güvenilir bağlantı

Bağlantı ve Kullanım

TDA2004R Ses Amplifikatör Entegresi Multiwatt-11'in bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (Multiwatt-11 Paketi):

• Pin 1 (INV-IN1): İnverting giriş, kanal 1
• Pin 2 (NONIN-IN1): Non-inverting giriş, kanal 1
• Pin 3 (SVR): Besleme Voltaj Redüksiyonu
• Pin 4 (GND): Toprak
• Pin 5 (OUT1): Çıkış, kanal 1
• Pin 6 (VS): Pozitif besleme
• Pin 7 (OUT2): Çıkış, kanal 2
• Pin 8 (GND): Toprak
• Pin 9 (S-GND): Sinyal Toprak
• Pin 10 (NONIN-IN2): Non-inverting giriş, kanal 2
• Pin 11 (INV-IN2): İnverting giriş, kanal 2

Stereo Mod Bağlantısı:

• Pin 1 (INV-IN1): 22kΩ direnç üzerinden Pin 5'e (OUT1), 680Ω direnç üzerinden GND'ye
• Pin 2 (NONIN-IN1): 1μF kapasitör üzerinden sol kanal girişine
• Pin 3 (SVR): 100μF kapasitör üzerinden GND'ye
• Pin 4 ve Pin 8 (GND): Negatif besleme (toprak)
• Pin 5 (OUT1): Sol hoparlöre
• Pin 6 (VS): Pozitif besleme (8V-18V, tipik 12V/14.4V)
• Pin 7 (OUT2): Sağ hoparlöre
• Pin 9 (S-GND): Sinyal toprak (genellikle Pin 4 ve 8 ile birleştirilir)
• Pin 10 (NONIN-IN2): 1μF kapasitör üzerinden sağ kanal girişine
• Pin 11 (INV-IN2): 22kΩ direnç üzerinden Pin 7'ye (OUT2), 680Ω direnç üzerinden GND'ye

Köprü Mod Bağlantısı:

• Pin 1 (INV-IN1): 22kΩ direnç üzerinden Pin 5'e (OUT1), 680Ω direnç üzerinden GND'ye
• Pin 2 (NONIN-IN1): 1μF kapasitör üzerinden ses girişine
• Pin 3 (SVR): 100μF kapasitör üzerinden GND'ye
• Pin 4 ve Pin 8 (GND): Negatif besleme (toprak)
• Pin 5 (OUT1): Hoparlörün bir ucuna
• Pin 6 (VS): Pozitif besleme (12V-18V)
• Pin 7 (OUT2): Hoparlörün diğer ucuna
• Pin 9 (S-GND): Sinyal toprak
• Pin 10 (NONIN-IN2): GND'ye bağlanır
• Pin 11 (INV-IN2): 22kΩ direnç üzerinden Pin 7'ye (OUT2), 680Ω direnç üzerinden Pin 2'ye

Temel Harici Komponentler:

• Besleme Filtresi: 1000μF/25V elektrolitik + 100nF seramik kapasitör (Pin 6 ve GND arasında)
• Giriş Kapasitörleri: 1μF (Pin 2 ve Pin 10'a giriş sinyalleri için)
• Geri Besleme Dirençleri: 22kΩ ve 680Ω (kazanç ayarı için, her kanal için ayrı set)
• SVR Kapasitörü: 100μF/25V (Pin 3 ve GND arasında)
• Çıkış Zobel Ağı: 10Ω direnç + 100nF kapasitör (her çıkış için)
• Bootstrap Kapasitörü: 100nF (opsiyonel, çıkış ve VS arasında, yüksek güçlerde)

Soğutma Gereksinimleri:

• Stereo modda en az 4°C/W termal dirençli soğutucu
• Köprü modunda 2-3°C/W termal dirençli soğutucu
• Termal macun kullanımı zorunludur
• Metal kasa kullanıldığında, entegre gövdesi (tab) ile kasa arasında elektriksel izolasyon gereklidir

Örnek Projeler

TDA2004R Ses Amplifikatör Entegresi Multiwatt-11 kullanılarak yapılabilecek örnek projeler.

Araç Stereo Amplifikatörü

12V araç aküsü ile çalışan, akıllı telefon veya araç radyosu için stereo ses yükseltici devre.

Gerekli Malzemeler:

• 1x TDA2004R entegresi
• 1x Alüminyum soğutucu (4°C/W veya daha düşük termal dirençli)
• 2x 4Ω veya 8Ω hoparlör (en az 10W)
• 1x 1000μF/25V elektrolitik kapasitör (besleme filtresi)
• 1x 100nF seramik kapasitör (besleme filtresi)
• 1x 100μF/16V elektrolitik kapasitör (SVR pini için)
• 2x 1μF film veya elektrolitik kapasitör (giriş bloklama)
• 2x 22kΩ direnç (geri besleme)
• 2x 680Ω direnç (geri besleme)
• 2x 10Ω direnç (Zobel ağı)
• 2x 100nF seramik kapasitör (Zobel ağı)
• 1x 10kΩ çift potansiyometre (ses seviyesi kontrolü)
• 1x 3.5mm stereo jak (giriş soketi)
• 1x Sigorta ve sigorta yuvası (2A)
• 1x SPST anahtarı (açma/kapama)
• 1x PCB veya delikli pertinaks
• Kablolar ve konektörler
• Metal veya plastik muhafaza kutusu

Bağlantı Adımları:

• TDA2004R'yi soğutucu ile PCB'ye monte edin (termal macun kullanın)
• Pin 6'yı (VS) sigorta üzerinden 12V beslemeye bağlayın
• Pin 4, 8 ve 9'u (GND ve S-GND) aracın şasisine/toprak hattına bağlayın
• 1000μF ve 100nF kapasitörleri paralel olarak Pin 6 ve GND arasına bağlayın
• 100μF kapasitörü Pin 3 (SVR) ve GND arasına bağlayın
• Stereo jak sol kanalını potansiyometreye, potansiyometreyi 1μF kapasitör üzerinden Pin 2'ye bağlayın
• Stereo jak sağ kanalını potansiyometreye, potansiyometreyi 1μF kapasitör üzerinden Pin 10'a bağlayın
• 22kΩ dirençleri Pin 1 ve Pin 5 arasına, Pin 11 ve Pin 7 arasına bağlayın
• 680Ω dirençleri Pin 1 ve GND arasına, Pin 11 ve GND arasına bağlayın
• Pin 5'i (OUT1) sol hoparlöre, Pin 7'yi (OUT2) sağ hoparlöre bağlayın
• Her hoparlör bağlantısına 10Ω direnç ve 100nF kapasitörden oluşan Zobel ağını paralel bağlayın
• Bağlantıları kontrol edin ve sistemi test edin

Köprü Modlu Subwoofer Amplifikatörü

Düşük frekans sesleri (bas) güçlendirmek için daha yüksek güçlü tek kanallı amplifikatör.

Gerekli Malzemeler:

• 1x TDA2004R entegresi
• 1x Büyük alüminyum soğutucu (2°C/W veya daha düşük termal dirençli)
• 1x 4Ω veya 8Ω subwoofer hoparlör (en az 20W)
• 1x 2200μF/25V elektrolitik kapasitör (besleme filtresi)
• 1x 100nF seramik kapasitör (besleme filtresi)
• 1x 100μF/16V elektrolitik kapasitör (SVR pini için)
• 1x 1μF film kapasitör (giriş bloklama)
• 2x 22kΩ direnç (geri besleme)
• 1x 680Ω direnç (geri besleme)
• 1x Pasif bas filtresi devresi (alçak geçiren filtre)
• 1x 10kΩ potansiyometre (ses seviyesi kontrolü)
• 1x RCA jak (giriş soketi)
• 1x Sigorta ve sigorta yuvası (3A)
• 1x SPST anahtarı (açma/kapama)
• 1x PCB veya delikli pertinaks
• Kablolar ve konektörler
• Metal muhafaza kutusu (soğutma yardımı için)

Bağlantı Adımları:

• TDA2004R'yi büyük soğutucu ile PCB'ye monte edin (termal macun kullanın)
• Pin 6'yı (VS) sigorta üzerinden 12V beslemeye bağlayın
• Pin 4, 8 ve 9'u (GND ve S-GND) toprak hattına bağlayın
• 2200μF ve 100nF kapasitörleri paralel olarak Pin 6 ve GND arasına bağlayın
• 100μF kapasitörü Pin 3 (SVR) ve GND arasına bağlayın
• Bas filtre devresini RCA jak ile Pin 2 arasına bağlayın
• 10kΩ potansiyometreyi bas filtre devresi ile Pin 2 arasına yerleştirin
• 1μF kapasitörü potansiyometre ve Pin 2 arasına bağlayın
• Pin 10'u (NONIN-IN2) GND'ye bağlayın
• 22kΩ direnci Pin 1 ve Pin 5 arasına bağlayın
• 22kΩ direnci Pin 11 ve Pin 7 arasına bağlayın
• 680Ω direnci Pin 11 ve Pin 2 arasına bağlayın
• 680Ω direnci Pin 1 ve GND arasına bağlayın
• Pin 5'i (OUT1) subwoofer'ın bir ucuna, Pin 7'yi (OUT2) subwoofer'ın diğer ucuna bağlayın
• Bağlantıları kontrol edin ve sistemi test edin

Sorun Giderme ve İpuçları

TDA2004R Ses Amplifikatör Entegresi Multiwatt-11 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu boyutunu artırın, termal macun uygulayın, hoparlör empedansını kontrol edin
• Ses Yok: Besleme voltajını, bağlantıları ve sigortayı kontrol edin, mute fonksiyonunu devre dışı bırakın
• Bozuk/Distorsiyonlu Ses: Giriş seviyesini azaltın, besleme voltajını kontrol edin, filtreleme kapasitörlerini artırın
• Uğultu/Hum: Topraklama iyileştirin, besleme filtrelerini artırın, giriş kablolarını ekranlayın
• Düşük Ses Seviyesi: Geri besleme dirençlerini kontrol edin, besleme voltajını yükseltin, giriş sinyalini artırın

Performans İyileştirme İpuçları

• Araç içi uygulamalarda, alternatör gürültüsünü engellemek için güç hattına filtre ekleyin
• Daha iyi bas tepkisi için çıkış kapasitörlerini kullanmayın (köprü modunda)
• Metal film dirençler kullanarak gürültüyü azaltın
• PCB'de güç ve sinyal hatlarını ayrı tutun, yıldız topraklama uygulayın
• Hoparlör kablolarını kısa ve kalın kullanın
• Yüksek kaliteli filtre kapasitörleri ile güç kaynağı gürültüsünü azaltın
• Ses kaynağı ile amplifikatör arasında ön amplifikatör veya buffer devresi kullanın
• Araç içi gürültüyü azaltmak için ferrit halka veya şok bobinleri ekleyin

Paket İçeriği

• TDA2004R Ses Amplifikatör Entegresi Multiwatt-11
