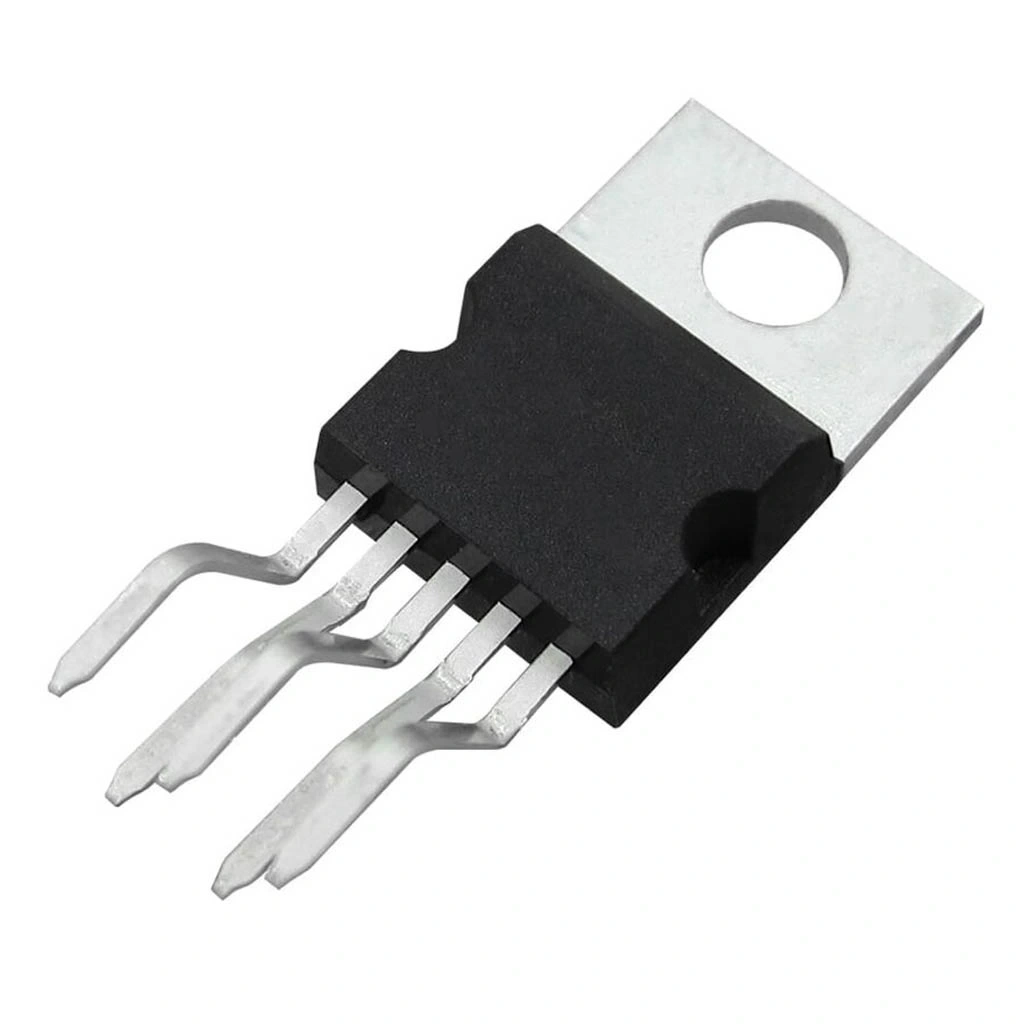

TDA2003 Ses Amplifikatörü Entegresi To-220-5

TDA2003 Ses Amplifikatörü Entegresi TO-220-5

TDA2003 Ses Amplifikatörü Entegresi, tek kanallı, yüksek performanslı bir güç amplifikatörüdür. TO-220-5 paketinde sunulan bu entegre, özellikle otomotiv ses sistemleri başta olmak üzere, mono amplifikasyon gerektiren birçok uygulama için ideal bir çözümdür. Kompakt yapısı ve az sayıda harici bileşenle çalışabilme özelliği ile dikkat çeker.

10W maksimum çıkış gücüne sahip olan bu ses amplifikatörü entegresi, dahili kısa devre ve termal koruma özellikleri ile güvenilir çalışma sağlar. Otomobil standart akü voltajı olan 14.4V'ta optimum performans gösterecek şekilde tasarlanmıştır.

Düşük distorsiyon, yüksek kazanç ve ekonomik fiyatı ile öne çıkan bu entegre, hobiden profesyonel uygulamalara kadar birçok projede diğer elektronik komponentler ile birlikte kolayca kullanılabilir.

Teknik Özellikler

TDA2003 Ses Amplifikatörü Entegresi TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: TO-220-5 (Pentawatt)
• Maksimum Çıkış Gücü: 10W @ 2Ω, 14.4V
• Alternatif Çıkış Gücü: 6W @ 4Ω, 14.4V
• Besleme Voltajı Aralığı: 8V - 18V DC
• Tipik Besleme Voltajı: 14.4V DC (Otomotiv uygulamaları için)
• Toplam Harmonik Distorsiyon (THD): <0.5% @ 1kHz, Po=1W
• Sinyal/Gürültü Oranı: >80dB
• Kazanç: 40dB (100x) tipik
• Çalışma Sıcaklığı: -40°C ile +150°C arası
• Maksimum Çıkış Akımı: 3.5A (anlık)
• Quiescent Akım: Tipik 50mA
• Koruma Özellikleri: Kısa devre koruması, Termal koruma
• Giriş Empedansı: 30kΩ (tipik)
• Minimum Yük Empedansı: 2Ω
• Frekans Tepkisi: 40Hz - 15kHz (±3dB)
• Pin Sayısı: 5
• Montaj Yöntemi: PCB montaj veya soğutucuya vida montajı
• Isıl Direnç (Junction-Case): 3°C/W
• Üretici: STMicroelectronics
• RoHS Uyumluluğu: Evet

Kullanım Alanları

TDA2003 Ses Amplifikatörü Entegresi TO-220-5'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Otomotiv Uygulamaları

• Araba radyo amplifikatörleri
• Motosiklet ses sistemleri
• Araç içi mono hoparlör sistemleri
• Kamyon/iş makinası ses sistemleri
• Araç içi anons sistemleri

Genel Ses Uygulamaları

• Portatif hoparlör sistemleri
• Küçük PA sistemleri
• Mono amplifikatörler
• Aktif hoparlör devreleri
• Radyo projeleri

Endüstriyel Kullanım

• Anons sistemleri
• Eğitim ekipmanları
• Alarm ve siren devreleri
• Oyuncak ve hobi elektroniği
• İnterkom sistemleri

Avantajlar ve Özellikler

TDA2003 Ses Amplifikatörü Entegresi TO-220-5'in sağladığı avantajlar ve çözümler.

• Yüksek Çıkış Gücü: 10W @ 2Ω yükte
• Dahili Koruma: Kısa devre ve termal koruma
• Düşük Distorsiyon: Temiz ses çıkışı
• Az Harici Bileşen: Basit devre tasarımı
• Geniş Besleme Aralığı: 8V - 18V arası çalışma
• Otomotiv Uyumlu: 14.4V akü voltajı için optimize
• Yüksek Kazanç: 40dB (100x) amplifikasyon
• Kompakt Yapı: TO-220-5 ile kolay montaj
• Düşük Empedans Sürüşü: 2Ω hoparlör desteği
• Ekonomik Fiyat: Uygun maliyetli ses çözümü

Devre Tasarımı ve Kullanım

TDA2003 Ses Amplifikatörü Entegresi TO-220-5'in bağlantıları ve kullanımı hakkında bilgiler.

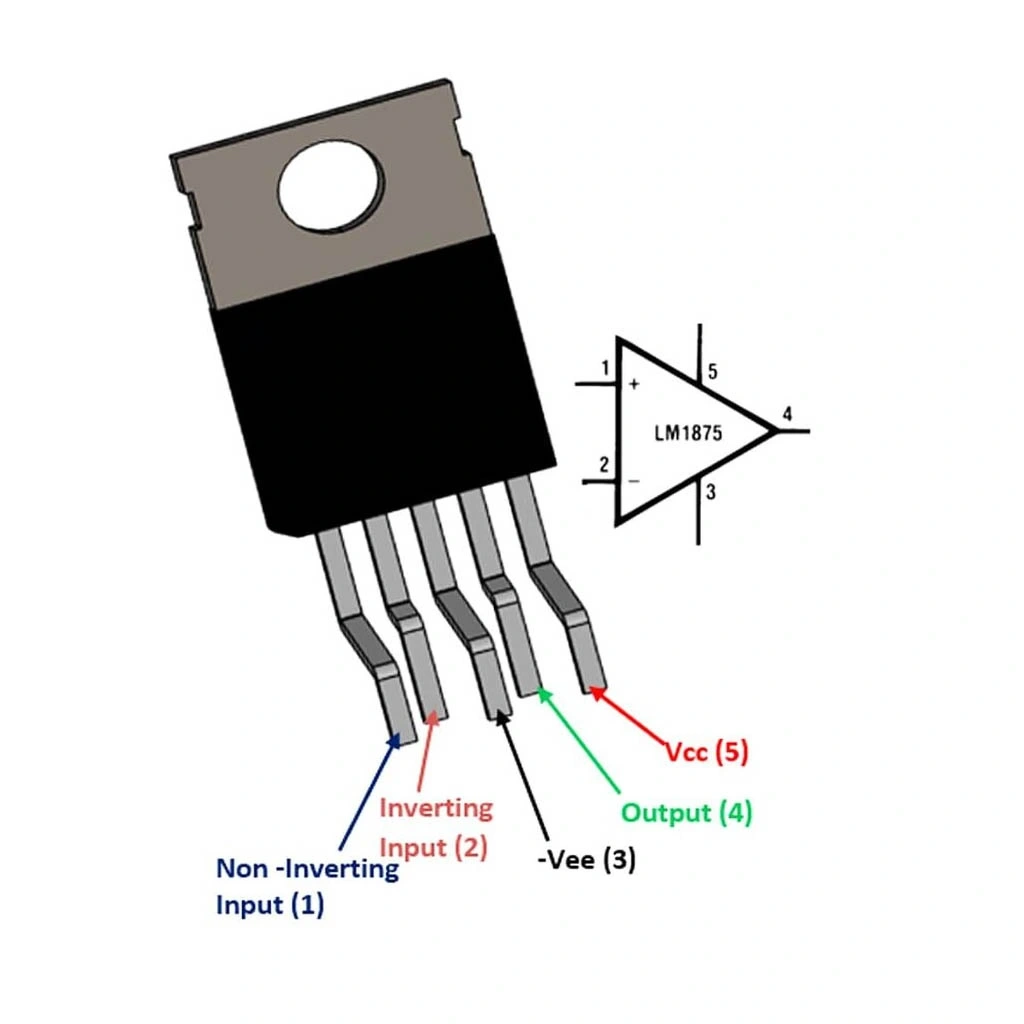

Pin Yapılandırması (TO-220-5):

• Pin 1: İnvertör Olmayan Giriş (+)
• Pin 2: İnvertör Giriş (-)
• Pin 3: GND (Toprak)
• Pin 4: Çıkış (Hoparlör)
• Pin 5: VS (Besleme Voltajı)

Temel Amplifikatör Devresi Bileşenleri:

1. Sinyali, 1µF kapasitör üzerinden Pin 1'e (invertör olmayan giriş) bağlayın
2. 100kΩ direnci Pin 1 ve Pin 2 arasına bağlayın (kazanç ayarlama)
3. 2.2kΩ direnci Pin 2 ve toprak arasına bağlayın
4. Çıkış (Pin 4) ile hoparlör arasına 1µF kapasitör bağlayın
5. Besleme pinine (Pin 5) 1000µF ve 0.1µF paralel bypass kapasitörleri ekleyin

Soğutma Gereksinimleri:

• En az 3°C/W ısıl dirençli bir soğutucu kullanın
• Entegre ve soğutucu arasına termal macun uygulayın
• Soğutucuyu uygun boyutlu vida ile sabitleyin
• PCB tasarımında, entegre altında geniş bakır alan bırakın

Köprü Modu Bağlantısı:

• İki TDA2003 entegresi kullanın
• İlk entegrenin çıkışını, ikinci entegrenin invertör girişine bağlayın
• Her iki entegrenin invertör olmayan girişlerini sinyale bağlayın (uygun faz ilişkisiyle)
• Hoparlörü iki entegrenin çıkışları arasına bağlayın

Sorun Giderme ve İpuçları

TDA2003 Ses Amplifikatörü Entegresi TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, hoparlör empedansını kontrol edin
• Distorsiyon: Giriş seviyesini azaltın, besleme voltajını stabilize edin
• Ses Yok: Bağlantıları, besleme voltajını ve giriş sinyalini kontrol edin
• Gürültü ve Uğultu: Topraklama bağlantılarını iyileştirin, bypass kapasitörlerini artırın
• Termal Koruma Devrede: Soğutmayı iyileştirin, ses seviyesini azaltın

Uygulama İpuçları

• PCB tasarımında güç ve sinyal yollarını ayrı tutun
• Giriş kısmına düşük pass filtre ekleyerek yüksek frekanslı gürültüleri azaltın
• Güç kaynağı filtreleme için 2200µF veya daha büyük kapasitörler kullanın
• Araba uygulamalarında akü bağlantısına başlangıç filtresi ekleyin
• Sağlam topraklama ve kısa sinyal yolları ile gürültüyü minimize edin

Paket İçeriği

• TDA2003 Ses Amplifikatörü Entegresi TO-220-5
