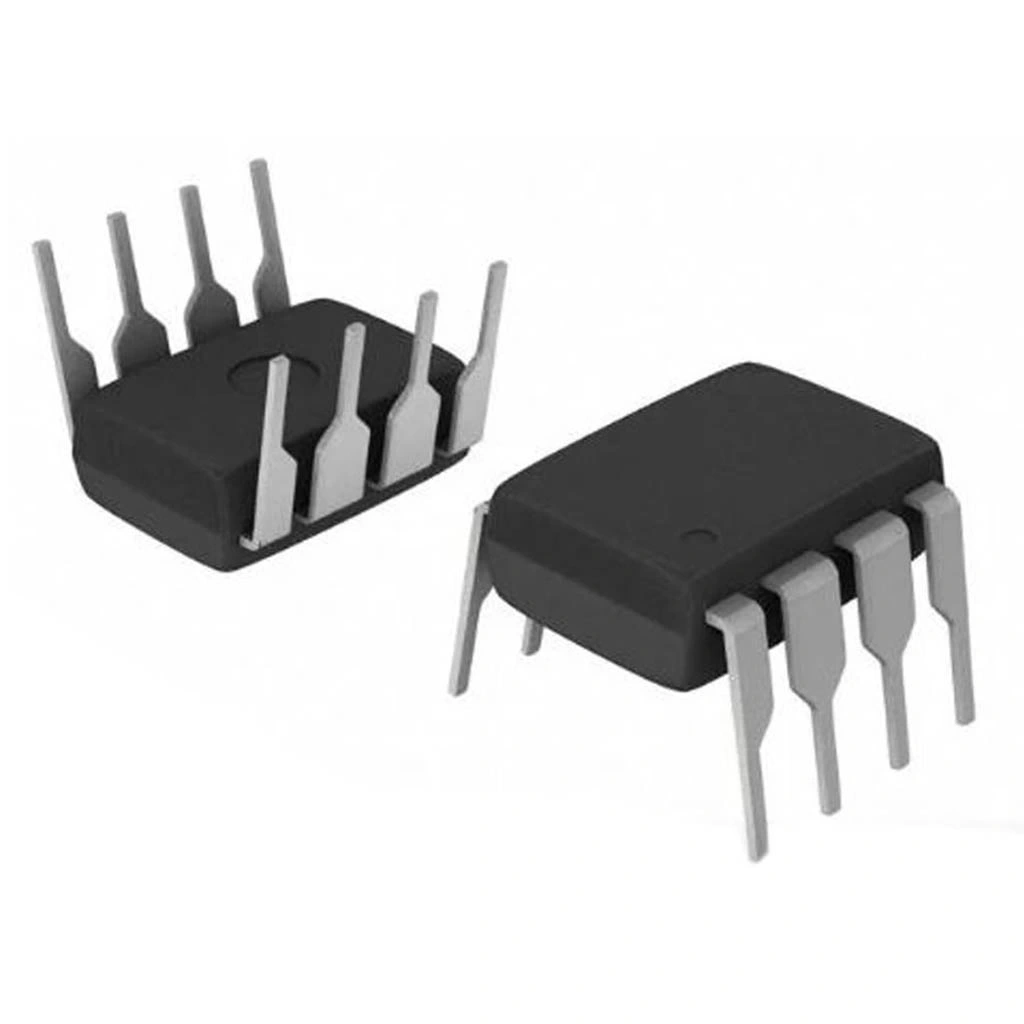

TBA820ML-D08-T Ses Amplifikatörü Entegresi Dip-8

TBA820ML D08-T Ses Amplifikatörü Entegresi DIP-8

TBA820ML D08-T Ses Amplifikatörü Entegresi, düşük güçlü ses uygulamaları için tasarlanmış, kompakt ve ekonomik bir mono amplifikatördür. DIP-8 paketinde sunulan bu entegre, radyolar, küçük hoparlör sistemleri ve taşınabilir ses cihazları için ideal bir çözüm sunar.

Geniş besleme voltajı aralığına (3V-16V) sahip olan bu ses amplifikatörü entegresi, düşük güç tüketimi ve minimum harici bileşen gereksinimi ile dikkat çeker. 8Ω hoparlörde 1.2W güç çıkışı sağlayabilen TBA820ML, özellikle pil ile çalışan sistemler için uygun bir seçimdir.

Yüksek kalite ve güvenilirlik sunan bu entegre, basit devre tasarımı ve düşük gürültü seviyesi sayesinde, diğer elektronik komponentler ile birlikte kullanılarak hobiden profesyonel uygulamalara kadar geniş bir yelpazede kullanılabilir.

Teknik Özellikler

TBA820ML D08-T Ses Amplifikatörü Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: DIP-8 (Dual In-line Package)
• Maksimum Çıkış Gücü: 1.2W @ 8Ω, 12V
• Besleme Voltajı Aralığı: 3V - 16V DC
• Çalışma Akımı: 4mA (Quiescent)
• Voltaj Kazancı: 75dB (tipik)
• Toplam Harmonik Distorsiyon (THD): <1.0% @ 0.5W, 1kHz
• Sinyal/Gürültü Oranı: >70dB
• Giriş Empedansı: 5MΩ (tipik)
• Minimum Yük Empedansı: 4Ω
• Frekans Tepkisi: 40Hz - 20kHz (±3dB)
• Güç Bant Genişliği: 20Hz - 20kHz
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Kanal Sayısı: 1 (Mono)
• Pin Sayısı: 8
• Koruma Özellikleri: Kısa devre koruması
• Besleme Gerilimi Reddetme Oranı: 54dB (tipik)
• Maksimum Besleme Akımı: 600mA
• Önerilen Hoparlör Empedansı: 8Ω veya 4Ω
• Üretici: STMicroelectronics
• RoHS Uyumluluğu: Evet

Kullanım Alanları

TBA820ML D08-T Ses Amplifikatörü Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Taşınabilir Cihazlar

• Pilli radyolar
• Portatif hoparlörler
• Cep telsizleri
• MP3 çalar amplifikatörleri
• Elektronik oyuncaklar

Ev Elektroniği

• İnterkom sistemleri
• Telefon amplifikatörleri
• FM alıcı modülleri
• Mini müzik sistemleri
• Bebek monitörleri

Endüstriyel Uygulamalar

• Test ekipmanları
• Sesli uyarı sistemleri
• Eğitim cihazları
• Trafik sistemleri
• Bilgilendirme sistemleri

Avantajlar ve Özellikler

TBA820ML D08-T Ses Amplifikatörü Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Düşük Besleme Voltajı: 3V'tan çalışabilme
• Geniş Besleme Aralığı: 3V-16V arası esneklik
• Düşük Güç Tüketimi: Pil ömrünü uzatma
• Kompakt Boyut: DIP-8 paketi ile az yer kaplama
• Az Harici Bileşen: Basit devre tasarımı
• Düşük Gürültü: Temiz ses çıkışı
• Yüksek Giriş Empedansı: Kolay sinyal uyumu
• Kısa Devre Koruması: Güvenli çalışma
• Ekonomik Fiyat: Maliyet etkin çözüm
• Kolay Bulunabilirlik: Yaygın kullanılan entegre

Devre Tasarımı ve Kullanım

TBA820ML D08-T Ses Amplifikatörü Entegresi DIP-8'in bağlantıları ve kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: NC (Bağlantı Yok)
• Pin 2: Giriş
• Pin 3: GND (Toprak)
• Pin 4: GND (Toprak)
• Pin 5: Ses Kontrol (Volume)
• Pin 6: VS (Besleme Voltajı)
• Pin 7: Çıkış
• Pin 8: Bootstrap

Temel Devre Bağlantısı:

1. Ses sinyalini 1µF kapasitör üzerinden Pin 2'ye bağlayın
2. Pin 3 ve Pin 4'ü toprak hattına bağlayın
3. Pin 5'i toprak hattına 100µF kapasitör ile bağlayın (veya hacim kontrolü için potansiyometre)
4. Pin 6'yı besleme voltajına bağlayın ve 100µF bypass kapasitörü ekleyin
5. Pin 7'yi (çıkış) 220µF kapasitör üzerinden hoparlöre bağlayın
6. Pin 8'i 100nF kapasitör ile Pin 7'ye bağlayın

Hacim Kontrol Devresi:

• Pin 5 ile toprak arasına 10kΩ potansiyometre bağlayın
• Potansiyometrenin merkez terminalinden toprak hattına 100µF kapasitör ekleyin

Ton Kontrol Devresi:

• Bass artırma için Pin 2 ile toprak arasına 1µF kapasitör ve 10kΩ seri direnç ekleyin
• Tiz kontrolü için Pin 7 ile bootstrap kapasitör arasına RC filtresi ekleyin

Sorun Giderme ve İpuçları

TBA820ML D08-T Ses Amplifikatörü Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ses Yok: Besleme voltajını, bağlantıları ve giriş sinyalini kontrol edin
• Distorsiyon: Giriş seviyesini azaltın, besleme voltajını artırın
• Düşük Ses Seviyesi: Besleme voltajını artırın, hacim kontrolünü kontrol edin
• Hum ve Gürültü: Topraklama bağlantılarını iyileştirin, bypass kapasitörlerini artırın
• Salınım (Oscillation): Bootstrap kapasitörünü kontrol edin, giriş ve çıkış yollarını ayırın

Uygulama İpuçları

• PCB tasarımında, pin 3 ve 4'ü geniş toprak alanına bağlayın
• Daha yüksek güç için besleme voltajını 12V'a çıkarın
• Pil uygulamalarında, düşük voltaj çalışma özelliğinden yararlanın
• Giriş ve çıkış hatlarını kısa tutun
• Hoparlör empedansı düştükçe distorsiyon artabilir, 8Ω tercih edin

Paket İçeriği

• TBA820ML D08-T Ses Amplifikatörü Entegresi DIP-8
