RJ45 HR911103A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi

RJ45 HR911103A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi

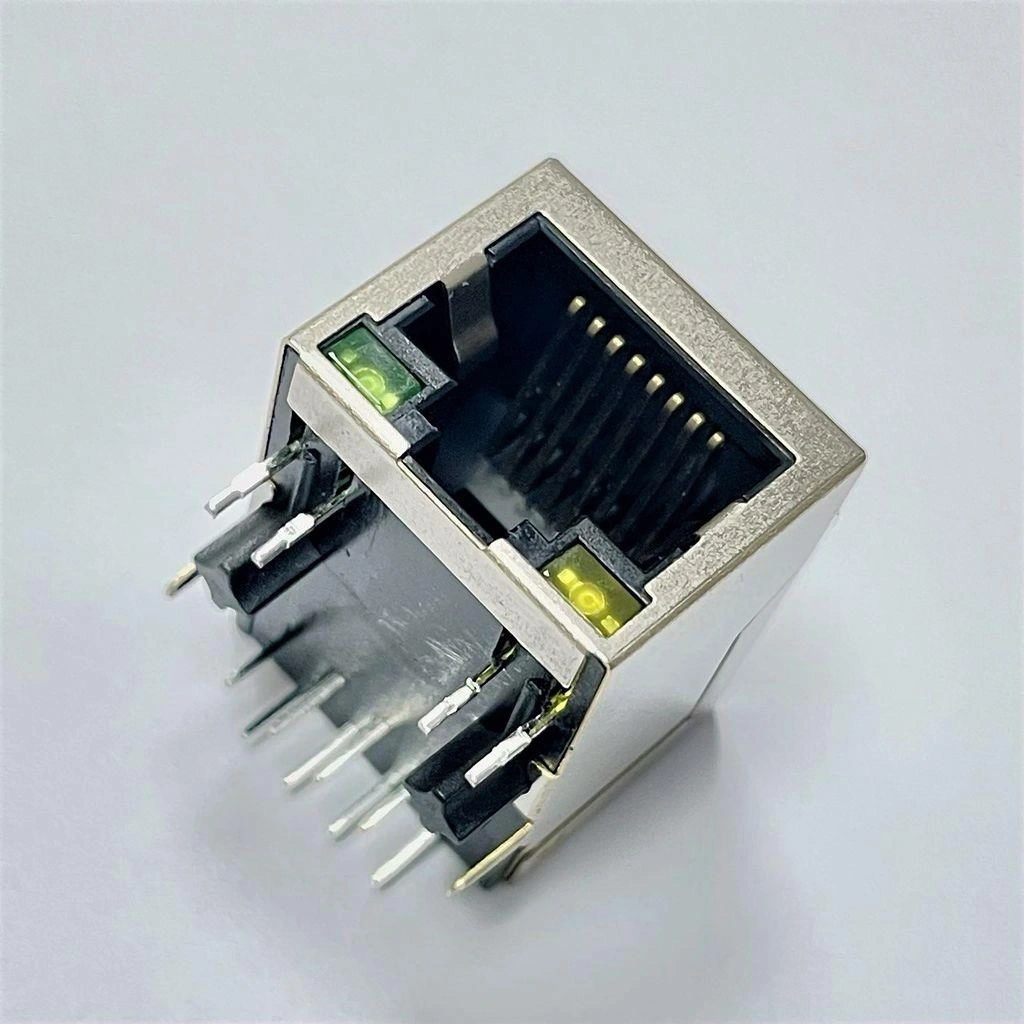

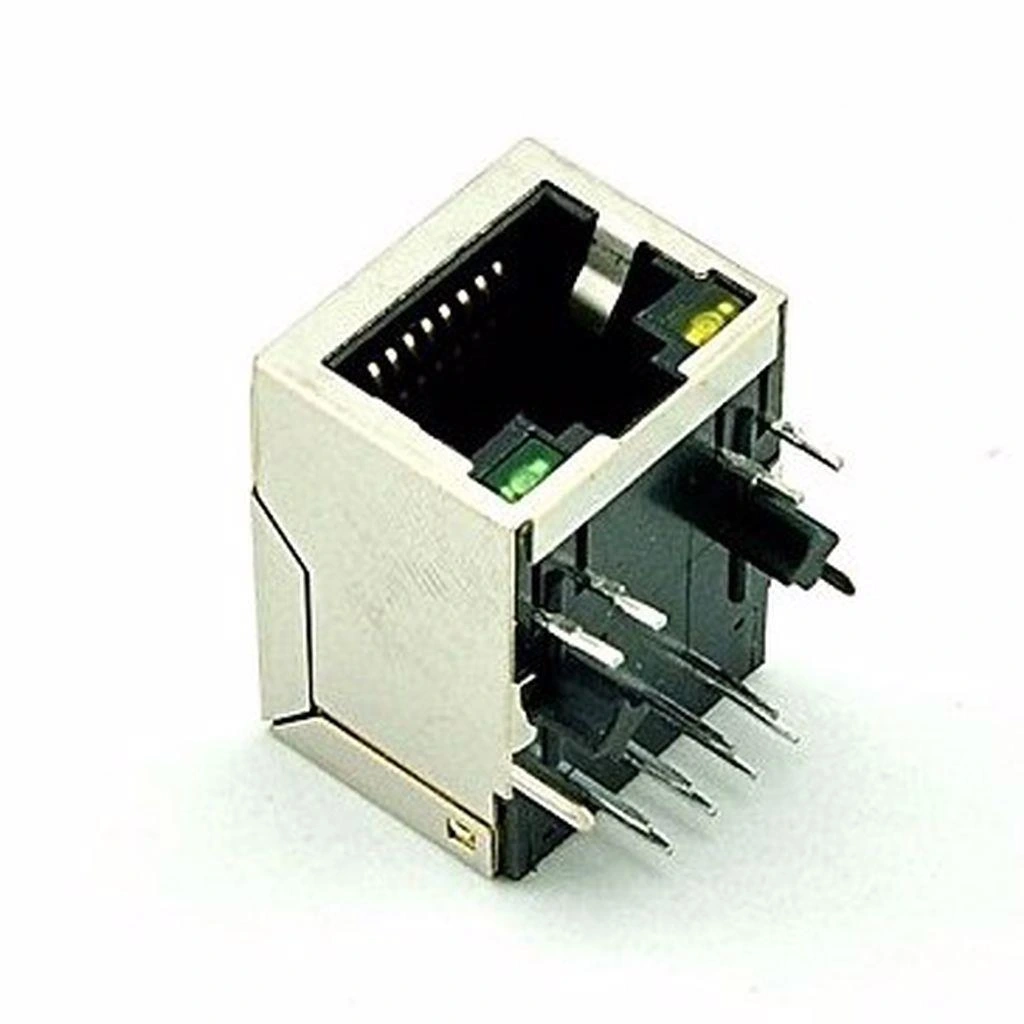

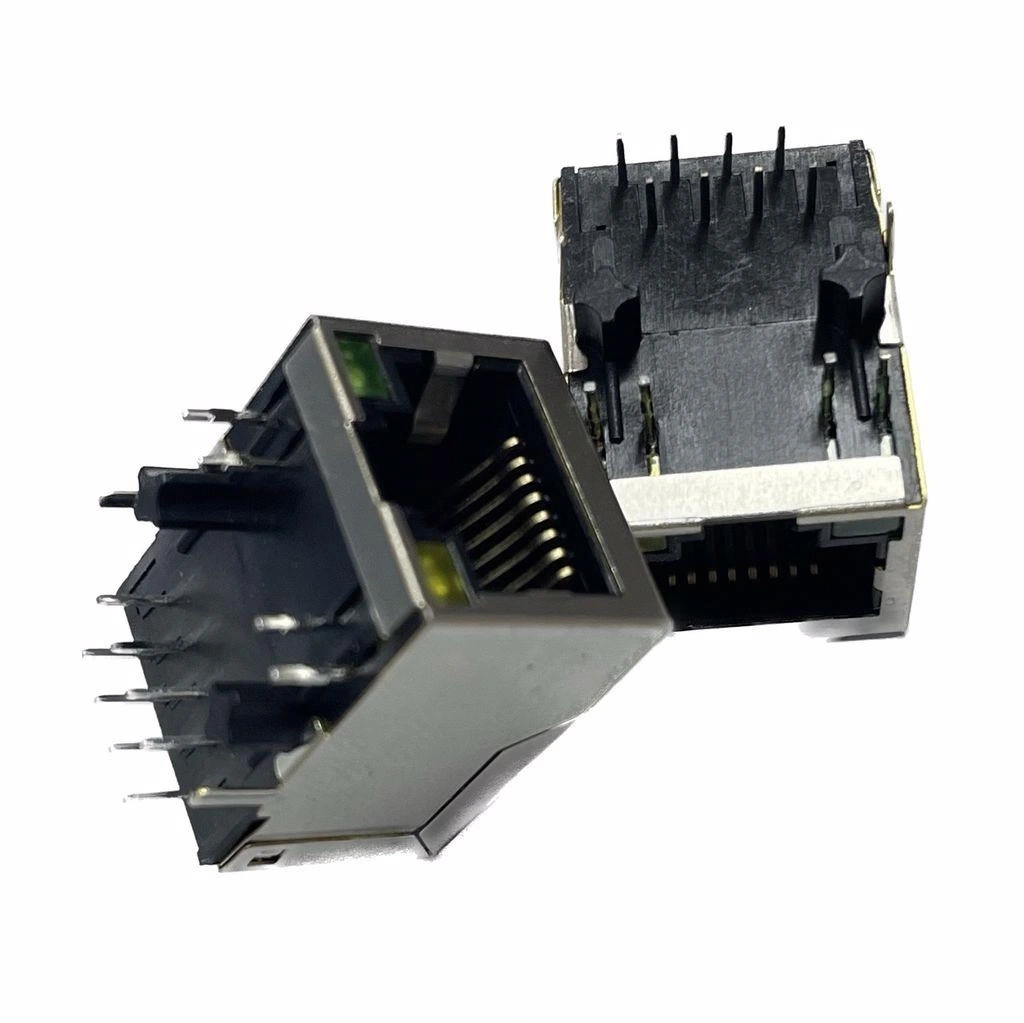

RJ45 HR911103A, Hanrun Electronics tarafından üretilen entegre transformatörlü (trafolu) ve LED göstergeli Ethernet bağlantı soketidir. 10/100 Base-T Ethernet bağlantıları için tasarlanan bu PCB montajlı modül, entegre manyetik komponentleri ve gösterge LED'leri ile kompakt bir çözüm sunar.

Dahili transformatörü sayesinde galvanik izolasyon sağlayan ve EMI filtreleme özellikleri ile sinyal bütünlüğünü koruyan bu elektronik komponent, IEEE 802.3 standardına tam uyumlu olarak güvenilir veri iletimini garantiler.

Tek port yapısı, çift renkli LED göstergeleri ve endüstriyel standartlara uyumlu tasarımı ile HR911103A, ağ ekipmanları, mikrodenetleyici projeleri, IoT cihazları ve endüstriyel kontrol sistemleri için kullanımı kolay bir konnektör çözümü sunmaktadır.

Teknik Özellikler

RJ45 HR911103A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Hanrun Electronics
• Model: HR911103A
• Konnektör Tipi: RJ45 (8P8C))
• Standart: IEEE 802.3 (10/100 Base-T Ethernet))
• Transformatör (Trafo): Dahili, 1:1 dönüş oranı
• İzolasyon: 1500V AC (minimum)
• LED Gösterge: Çift renkli (Yeşil: Bağlantı/Aktivite, Sarı: Hız)
• Veri İletim Hızı: 10/100 Mbps
• Gövde Malzemesi: Termoplastik, UL94V-0 alev geciktirici
• Kontak Malzemesi: Altın kaplı fosfor bronz
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Montaj Tipi: PCB montaj, THT (Through Hole Technology)
• PCB Delik Boyutu: 0.9mm (±0.05mm)
• Pin Sayısı: 8 veri pini + 2 LED pini + ekran pini
• Ekranlama: Dahili metal ekran ile EMI koruması
• Empedans Eşleştirme: 100Ω ±15%
• Kontak Direnci: 30mΩ (maksimum)
• İzolasyon Direnci: 500MΩ (minimum)
• Dielektrik Dayanımı: 1500V AC/dakika
• Takma/Çıkarma Ömrü: 750+ döngü
• EMI Filtresi: Dahili ortak mod ve diferansiyel mod filtreleme
• Sinyal Pinleri: 1-8 (T568B standardına uygun)
• LED Pinleri: LED1, LED2 (Yeşil ve Sarı LED bağlantıları)

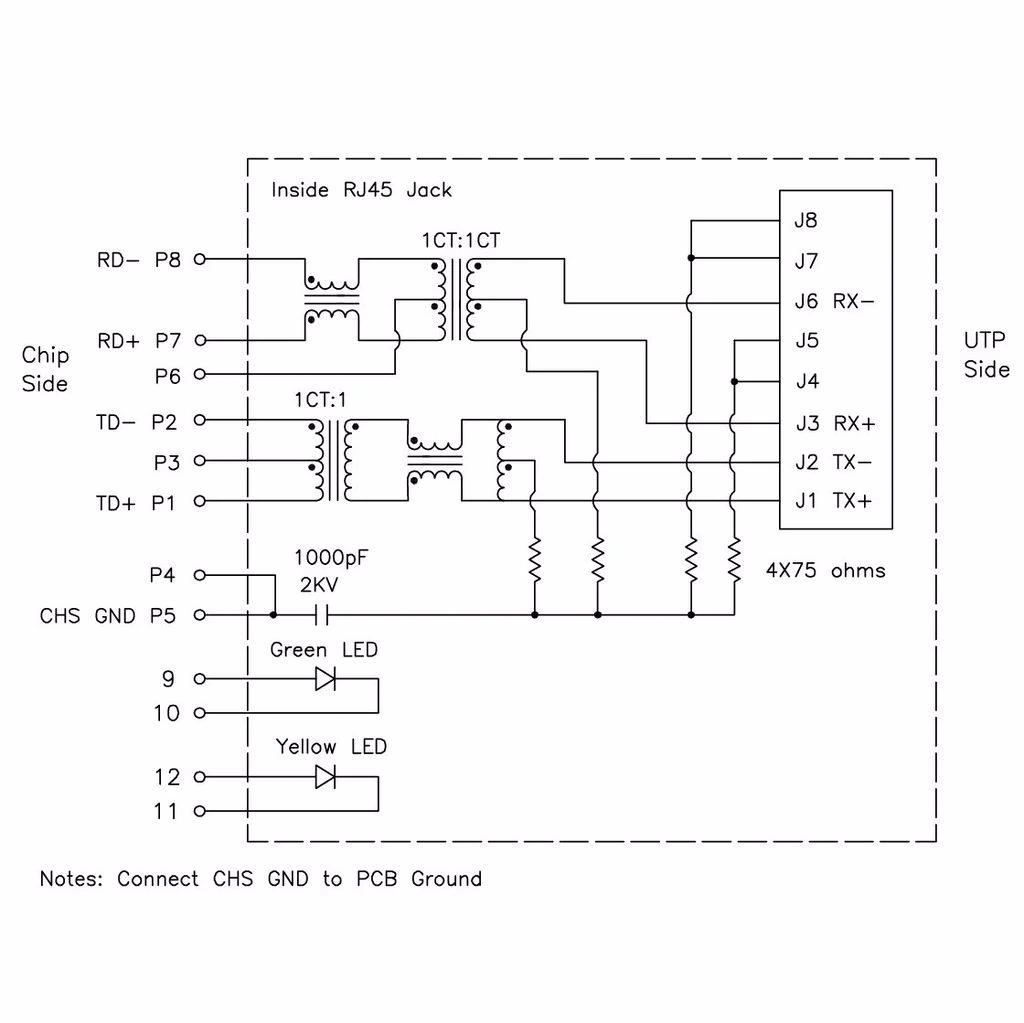

• Pin Konfigürasyonu: Center-tap transformatör düzeni
• Boyutlar (GxYxD): Yaklaşık 20.95mm x 15.4mm x 13.6mm
• Ağırlık: Yaklaşık 2.3g
• RoHS Uyumluluğu: Evet
• MIL-STD-1344A standardı: Test Metodu 2002 uyumlu
• Belgelendirme: UL, FCC, CE uyumlu

Kullanım Alanları

RJ45 HR911103A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ağ ve İletişim Cihazları

• Ethernet switch ve hub tasarımları
• Yönlendirici (router) devreleri
• Ağ arabirim kartları
• Modem ve iletişim cihazları
• IP tabanlı kamera sistemleri

IoT ve Gömülü Sistemler

• Ethernet destekli mikrodenetleyici projeleri
• IoT sensör ağ geçitleri
• Uzaktan izleme ve kontrol sistemleri
• Akıllı ev otomasyon cihazları
• Raspberry Pi ve Arduino genişletme kartları

Endüstriyel Uygulamalar

• PLC ağ bağlantı modülleri
• SCADA sistemleri
• Endüstriyel veri toplama üniteleri
• Fabrika otomasyon ekipmanları
• Makine kontrol sistemleri

Avantajlar ve Özellikler

RJ45 HR911103A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi'nin sağladığı avantajlar ve çözümler.

• Entegre Transformatör: Harici trafo gerektirmeyen kompakt tasarım
• Galvanik İzolasyon: 1500V izolasyon ile cihaz koruması ve elektriksel güvenlik
• LED Göstergeler: Bağlantı, aktivite ve hız durumunu gösteren entegre indikatörler
• EMI Filtreleme: Dahili EMI/RFI filtresi ile gürültü bağışıklığı
• Standart Uyumluluğu: IEEE 802.3 10/100 Base-T protokollerine tam uyum
• Kolay Montaj: Standart PCB delikli yapısı ile hızlı ve güvenilir montaj
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma kapasitesi
• Ekranlama: Metal muhafaza ile elektromanyetik girişim koruması
• Endüstriyel Dayanıklılık: 750+ takma/çıkarma döngüsü ömrü
• Düşük Profil Tasarım: PCB alanından tasarruf sağlayan yapı

Montaj ve Bağlantı Rehberi

RJ45 HR911103A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi'nin montajı ve bağlantısı ile ilgili önemli bilgiler.

PCB Tasarım Önerileri:

• PCB Footprint: Veri sayfasında belirtilen delik düzenine göre tasarım
• Sinyal Bütünlüğü: Tx+/Tx- ve Rx+/Rx- hatlarını diferansiyel çift olarak yönlendirme
• Empedans Kontrolü: 100Ω diferansiyel empedans ile iletim hatları tasarımı
• Toprak Düzlemi: Kesintisiz toprak düzlemi ile gürültü azaltma
• Ekran Bağlantısı: Metal ekran pinini doğrudan ana toprak düzlemine bağlama

LED Bağlantı Şeması:

• LED1 (Yeşil): Bağlantı/Aktivite göstergesi için uygun direnç ile bağlantı
• LED2 (Sarı): Hız göstergesi için uygun direnç ile bağlantı
• Akım Sınırlama: Tipik olarak 1K-2.2K direnç değerleri ile LED'leri koruma
• Polarite: LED katotlarının doğru bağlantısını kontrol etme
• Bağlantı Konfigurasyon: PHY çipi veri sayfasına göre LED bağlantılarını yapılandırma

Ethernet PHY Bağlantısı:

• Tx Hatları: PHY çipinin Tx çıkışlarını soketin Tx pinlerine bağlama
• Rx Hatları: PHY çipinin Rx girişlerini soketin Rx pinlerine bağlama
• Hat Uzunluğu: PHY çipi ve RJ45 soketi arasındaki mesafeyi minimize etme
• Terminasyon: Gerekli terminasyon dirençlerini PHY çipi veri sayfasına göre yerleştirme
• Filtre Komponentleri: Gerekirse ek filtreleme için kondansatör/ortak mod şok bobini kullanma

Sorun Giderme ve İpuçları

RJ45 HR911103A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Kurulamıyor: Kablo bağlantılarını, pin dizilimini ve PHY çipi ile bağlantıları kontrol edin.
• LED'ler Yanmıyor: LED pinlerini, seri dirençleri ve bağlantı yönünü kontrol edin.
• Veri İletim Hataları: Diferansiyel hatların empedansını ve sinyal bütünlüğünü kontrol edin.
• Düşük Hız: Kablo kalitesini kontrol edin, CAT5e veya daha iyi kablo kullanın.
• EMI/RFI Sorunları: Ekranlama bağlantısını ve toprak düzlemi bütünlüğünü iyileştirin.

Tasarım ve Kullanım İpuçları

• Diferansiyel çift hatları (Tx+/Tx- ve Rx+/Rx-) yan yana ve eşit uzunlukta yönlendirin
• Ethernet hatlarını yüksek hızlı dijital ve analag sinyallerden uzak tutun
• Kuvvetli RF veya gürültü kaynaklarına yakın montajdan kaçının
• Yüksek hızlı, yüksek akımlı devrelerin toprak dönüş yollarını RJ45 bağlantılarından ayrı tutun
• Ekranlı kablo kullanımı ile daha iyi EMI koruması sağlayın
• PHY çipinin konfigürasyonunu sokete uygun şekilde ayarlayın (çapraz/düz port ayarı)

Paket İçeriği

• RJ45 HR911103A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi
