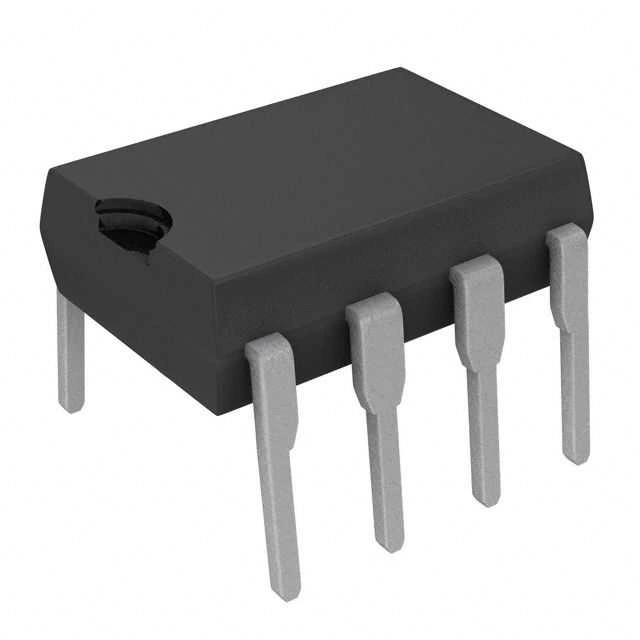

RC4558P DIP-8 OpAmp Entegresi

RC4558P DIP-8 OpAmp Entegresi

RC4558P, elektronik devrelerinde yaygın kullanılan çift operasyonel amplifikatör entegresidir. DIP-8 paketinde sunulan bu entegre, ses devreleri ve sinyal işleme uygulamaları için ideal bir bileşendir.

Texas Instruments, ON Semiconductor gibi çeşitli üreticiler tarafından üretilen RC4558P, düşük gürültü ve yüksek sürüş kapasitesi sunar. Elektronik komponentler arasında ses ekipmanları tasarımında sıklıkla tercih edilir.

Yüksek kazanç ve düşük bozulma özellikleri ile kaliteli ses devreleri için mükemmel olan bu entegre, ekonomik fiyatı ve kolay bulunabilirliği ile amatör ve profesyonel tasarımcılar arasında popülerdir. OpAmp olarak ses mikserleri, filtreler ve preamplifikatörlerde yaygın olarak kullanılmaktadır.

Teknik Özellikler

RC4558P DIP-8 OpAmp Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / ON Semiconductor / JRC
• Entegre Tipi: Çift Operasyonel Amplifikatör
• Model: RC4558P / JRC4558
• Paket Tipi: DIP-8 (Dual In-line Package)
• OpAmp Sayısı: 2 (İkili)
• Giriş Offset Gerilimi: ±5 mV (maksimum)
• Giriş Bias Akımı: 200 nA (tipik)
• Giriş Offset Akımı: 20 nA (tipik)
• Açık Çevrim Kazancı: 100 dB (minimum)
• Besleme Gerilimi Aralığı: ±3V ile ±18V arası (±15V tipik)
• Ortak Mod Giriş Gerilim Aralığı: ±13V (±15V besleme için)
• Çıkış Gerilim Salınımı: ±13.5V (±15V besleme için)
• Çıkış Kısa Devre Akımı: 20 mA
• Güç Tüketimi: 90 mW (tipik)
• Slew Rate: 1.0 V/µs
• Bant Genişliği: 3 MHz (Birlik Kazanç)
• CMRR (Ortak Mod Reddetme Oranı): 85 dB (minimum)
• PSRR (Güç Kaynağı Reddetme Oranı): 80 dB (minimum)
• Giriş Empedansı: 5 MΩ
• Toplam Harmonik Bozulma (THD): 0.003% (tipik)
• Çalışma Sıcaklık Aralığı: 0°C ile +70°C arası
• Pin Sayısı: 8
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Dahili Frekans Dengelemesi: Var
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

RC4558P DIP-8 OpAmp Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ses Uygulamaları

• Mikserler ve ses kontrol devreleri
• Ekolayzırlar ve ton kontrolleri
• Gitar efekt pedalları
• Kulaklık amplifikatörleri
• Preamplifikatör devreleri

Sinyal İşleme

• Aktif filtreler (alçak/yüksek geçiren)
• Sinyal tamponlama ve izolasyon
• Enstrümantasyon devreleri
• Sinyal seviyesi kontrolü
• Faz döndürücü devreler

Hobi ve DIY Projeleri

• Ev yapımı müzik ekipmanları
• DIY ses kontrol üniteleri
• Hoparlör crossover devreleri
• Ses sensörü projeleri
• Basit analog bilgisayarlar

Avantajlar ve Özellikler

RC4558P DIP-8 OpAmp Entegresi'nin sağladığı avantajlar ve çözümler.

• Çift OpAmp Yapısı: Tek pakette iki bağımsız operasyonel amplifikatör
• Ses Optimizasyonu: Ses uygulamaları için özel tasarlanmış karakteristik
• Düşük Gürültü: Audio devrelerde temiz sinyal işleme
• Düşük Harmonik Bozulma: Yüksek kaliteli ses çıkışı
• Geniş Besleme Aralığı: ±3V ile ±18V arası esnek çalışma
• Yüksek Çıkış Sürüşü: 20mA çıkış akımı ile güçlü sürüş kapasitesi
• Dahili Dengeleme: Harici kompanzasyon komponenti gerektirmez
• Kolay Kullanım: Standart OpAmp pin düzeni ile uyumlu
• Endüstri Standardı: Yaygın kullanım ve geniş destek
• DIP Paketi: Breadboard ve delikli PCB ile kolay kullanım

Uygulama ve Devre Tasarımı

RC4558P DIP-8 OpAmp Entegresi ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 8) pozitif beslemeye, V- (Pin 4) negatif beslemeye bağlanır
• OpAmp 1 Girişleri: Inverting (Pin 2) ve Non-inverting (Pin 3)
• OpAmp 1 Çıkışı: Pin 1
• OpAmp 2 Girişleri: Inverting (Pin 6) ve Non-inverting (Pin 5)
• OpAmp 2 Çıkışı: Pin 7

Örnek Uygulama Devreleri:

• Stereo Preamplifikatör: Her OpAmp bir kanalı yükseltir
• Aktif Ton Kontrol Devresi: Bas ve tiz ayarı için ayrı OpAmp'lar
• Sallen-Key Filtresi: Üst/alt kesim frekanslarının kontrolü
• Summing Mikser: Birden fazla ses kaynağının karıştırılması
• Virtual Ground Generator: Tek besleme ile çalışan ses devreleri için

Sorun Giderme ve İpuçları

RC4558P DIP-8 OpAmp Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ses Gürültüsü: Giriş kablolarını kısa tutun, beslemede bypass kapasitör kullanın.
• Yetersiz Bas Yanıtı: Eşleşen kuplaj kapasitörlerini ve uygun değerleri kullanın.
• Distorsiyon (Bozulma): Çıkış sinyalinin rail limitlerine yaklaşmadığını kontrol edin.
• Osilasyon: Besleme pinlerine 0.1µF ve 10µF paralel bypass kapasitörleri ekleyin.
• Stereo Kanallar Arası Karışma: Devreleri fiziksel olarak ayırın ve topraklamayı güçlendirin.

Verimli Kullanım İpuçları

• Ses devreleri için ±12V veya ±15V besleme kullanın
• Hassas projeler için metal film dirençler tercih edin
• Tüm besleme pinlerine 0.1µF seramik ve 10µF elektrolitik bypass kapasitörleri ekleyin
• Stereo uygulamalarda aynı OpAmp paketini her iki kanal için kullanarak eşleşme sağlayın
• Yıldız topraklama tekniği kullanarak toprak döngülerini önleyin

Paket İçeriği

• RC4558P DIP-8 OpAmp Entegresi
