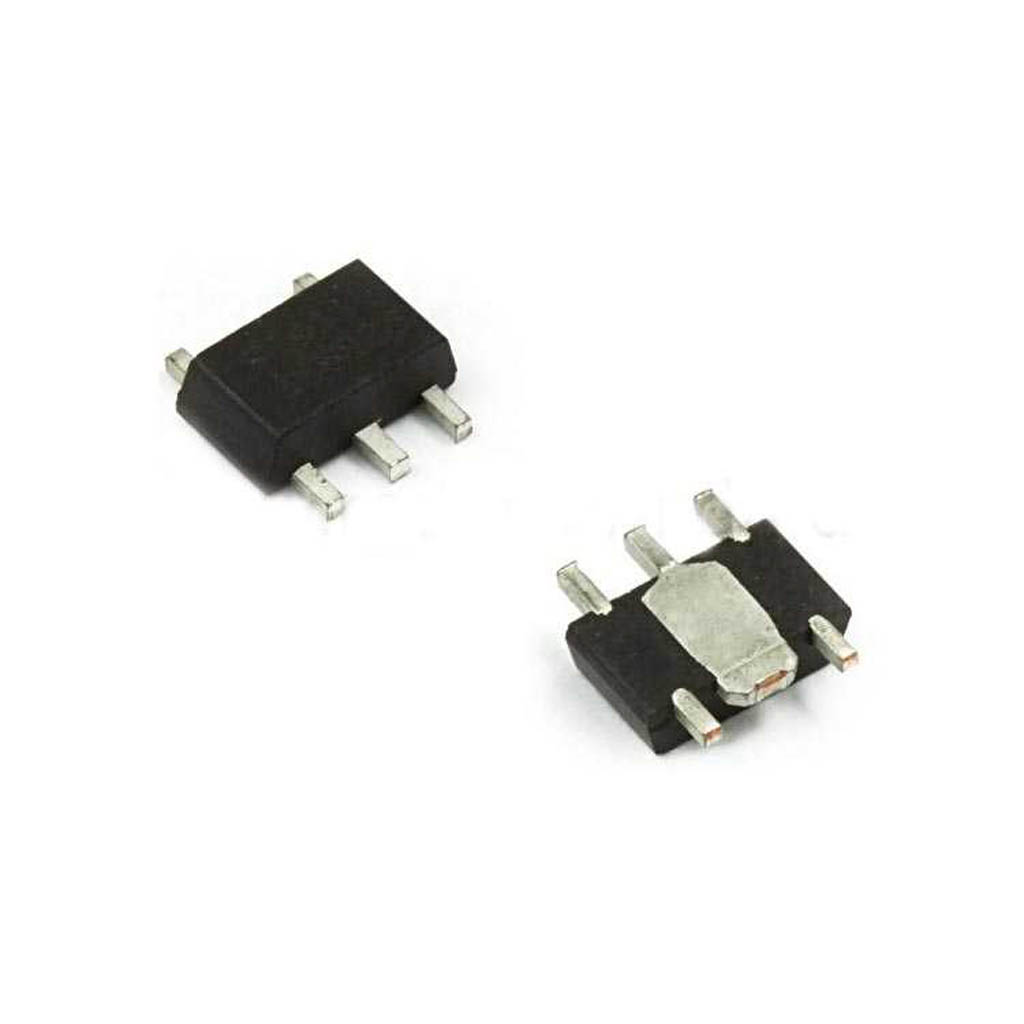

PT4115 Yüksek Verimli Step-Down Led Sürücüsü 30V 1.2A 5000:1 Sot-89-5

PT4115 Yüksek Verimli Step-Down LED Sürücüsü 30V 1.2A 50001 SOT-89-5

PT4115, LED aydınlatma uygulamaları için tasarlanmış yüksek verimli sabit akım step-down (buck) LED sürücü entegresidir. 30V çalışma voltajı ve 1.2A maksimum çıkış akımı sunan bu entegre, SOT-89-5 paketinde sunulmaktadır. Yüksek verimliliği sayesinde soğutucu gerektirmeden çalışabilir ve ısı kaybını minimize eder.

PWM sinyali ile 0-100% aralığında parlaklık kontrolü sağlayan PT4115, güç entegreleri içinde LED aydınlatma projeleriniz için ideal bir çözümdür. Kısa devre koruması, aşırı sıcaklık koruması ve açık LED koruması gibi özellikleriyle, uygulamalarınızın güvenliğini de sağlar.

Güç LED'leri, LED şeritler ve otomotiv aydınlatma sistemleri için mükemmel bir seçim olan bu entegreler kategorisindeki ürün, elektronik komponentler ile birlikte kullanılarak verimli aydınlatma çözümleri oluşturmanıza olanak tanır.

Teknik Özellikler

PT4115 Yüksek Verimli Step-Down LED Sürücüsü 30V 1.2A 50001 SOT-89-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Türü: LED Sürücü (Driver)
• Model: PT4115
• Paket Tipi: SOT-89-5
• Giriş Voltaj Aralığı: 6V - 30V
• Maksimum Çıkış Akımı: 1.2A
• Çalışma Frekansı: 300kHz (tipik)
• Anahtarlama Tipi: Step-Down (Buck)
• Parlaklık Kontrolü: PWM dimming (0-100%)
• Verimlilik: %95'e kadar
• Akım Algılama Direnci (Rsense): 0.1Ω - 1.0Ω
• Çıkış Akımı Hesaplama: Iout = 0.1V / Rsense
• Korumalar: Kısa devre, aşırı sıcaklık, açık LED
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Maksimum Junction Sıcaklığı: 150°C
• Termal Direnç (θJA): 95°C/W
• Enable/PWM Pini Voltajı: <1.2V (disable), >1.4V (enable)
• Düzenleyici Mod: Sabit akım (Constant Current)
• Güç Tüketimi: <1mA (çalışma), <100μA (kapanma)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PT4115 Yüksek Verimli Step-Down LED Sürücüsü 30V 1.2A 50001 SOT-89-5'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

LED Aydınlatma Sistemleri

• Yüksek güçlü LED projeleri
• Sabit akım LED aydınlatma çözümleri
• LED şerit kontrol devreleri
• Çok kanallı LED aydınlatma
• Dimmerli LED lambalar

Endüstriyel ve Ticari Uygulamalar

• Mimari aydınlatma sistemleri
• Vitrin ve reklam panosu aydınlatmaları
• Ofis ve mağaza aydınlatma çözümleri
• Endüstriyel kontrol paneli aydınlatmaları
• Güç verimli retrofit sistemleri

Özel Uygulamalar

• Otomotiv iç ve dış aydınlatma
• Pil ile çalışan taşınabilir LED ışıklar
• Acil durum aydınlatma sistemleri
• Kamera flaş ve video ışık sistemleri
• Arduino ve mikrodenetleyici projeleri

Avantajlar ve Özellikler

PT4115 Yüksek Verimli Step-Down LED Sürücüsü 30V 1.2A 50001 SOT-89-5'in sağladığı avantajlar ve çözümler.

• Yüksek Verimlilik: %95'e varan enerji verimliliği
• Geniş Çalışma Voltajı: 6V-30V arası geniş giriş voltaj aralığı
• Sabit Akım Sürücü: Kararlı LED parlaklığı için sabit akım
• Parlaklık Kontrolü: PWM ile hassas parlaklık ayarı
• Kompakt Boyut: SOT-89-5 paketi ile az yer kaplama
• Düşük EMI: 300kHz sabit frekans PWM kontrolü
• Güçlü Korumalar: Kısa devre, sıcaklık ve açık LED koruması
• Kolay Tasarım: Minimum harici komponent ihtiyacı
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
• Ekonomik Çözüm: Düşük maliyetli LED sürücü

Devre Tasarımı ve Kullanım

PT4115 Yüksek Verimli Step-Down LED Sürücüsü 30V 1.2A 50001 SOT-89-5'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOT-89-5):

• Pin 1: DIM/PWM (Parlaklık Kontrol)
• Pin 2: GND (Toprak)
• Pin 3: SW (Anahtarlama Çıkışı)
• Pin 4: VIN (Besleme Girişi)
• Pin 5: CS (Akım Algılama)

Temel Devre Bileşenleri:

1. Giriş kapasitörü: 10-47µF / 35V elektrolitik veya seramik kapasitör
2. İndüktör: 22-100µH, en az 1.5A akım dereceli
3. Schottky diyot: 1N5819, SS14, vb. (30V, >2A)
4. Akım algılama direnci: 0.1Ω-1Ω (1%) (Iout = 0.1V/Rsense)
5. Çıkış kapasitörü: 1-10µF / 35V seramik veya elektrolitik kapasitör

Tasarım İpuçları:

• İndüktör seçiminde düşük DCR değeri verimliliği artırır
• Akım değerini ayarlamak için formül: Rsense = 0.1V / İstenilen Akım (A)
• DIM pini PWM sinyali ile kontrol edilebilir (100Hz-20kHz arası)
• PCB tasarımında SW pini hattını kısa tutun, EMI azaltmak için
• Yüksek güçlü uygulamalarda termal vianın altına yerleştirin
• Giriş filtreleme için 100nF seramik kapasitör ekleyin

Sorun Giderme ve İpuçları

PT4115 Yüksek Verimli Step-Down LED Sürücüsü 30V 1.2A 50001 SOT-89-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• LED Yanmıyor: Bağlantıları kontrol edin, akım direncini ölçün
• Titrek LED Işığı: Giriş kapasitörünü artırın, filtre ekleyin
• Aşırı Isınma: Daha düşük akım ayarlayın, PCB soğutmasını iyileştirin
• Düşük Verimlilik: Daha kaliteli indüktör kullanın, SW hat uzunluğunu azaltın
• Parazit Sorunları: Giriş filtrelemesini iyileştirin, topraklama düzenini gözden geçirin

Montaj ve Uygulama İpuçları

• SOT-89-5 paket için geniş bakır alanlarla termal yayılım sağlayın
• LED'lerin polaritesini doğru bağladığınızdan emin olun
• Akım sınırlaması için birden fazla LED seri bağlayın
• Geniş PCB yolları kullanarak bakır direncini azaltın
• Anahtarlama parazitini azaltmak için Schottky diyotu SW pinine yakın yerleştirin

Optimizasyon Tavsiyeleri

• Verimlilik için düşük direnç indüktörler seçin
• Dimming uygulamalarında 1-20kHz arası PWM frekansı kullanın
• Sabit akımın kesinliği için %1 toleranslı direnç kullanın
• Termal yönetim için PCB üzerinde ısı yayıcı bakır alanlar ekleyin
• EMI azaltmak için giriş hattına küçük bir ferrit boncuk ekleyin

Paket İçeriği

• PT4115 Yüksek Verimli Step-Down LED Sürücüsü 30V 1.2A 50001 SOT-89-5
