Piezo Disk Element - 15mm Çap Kablosuz 1 Adet

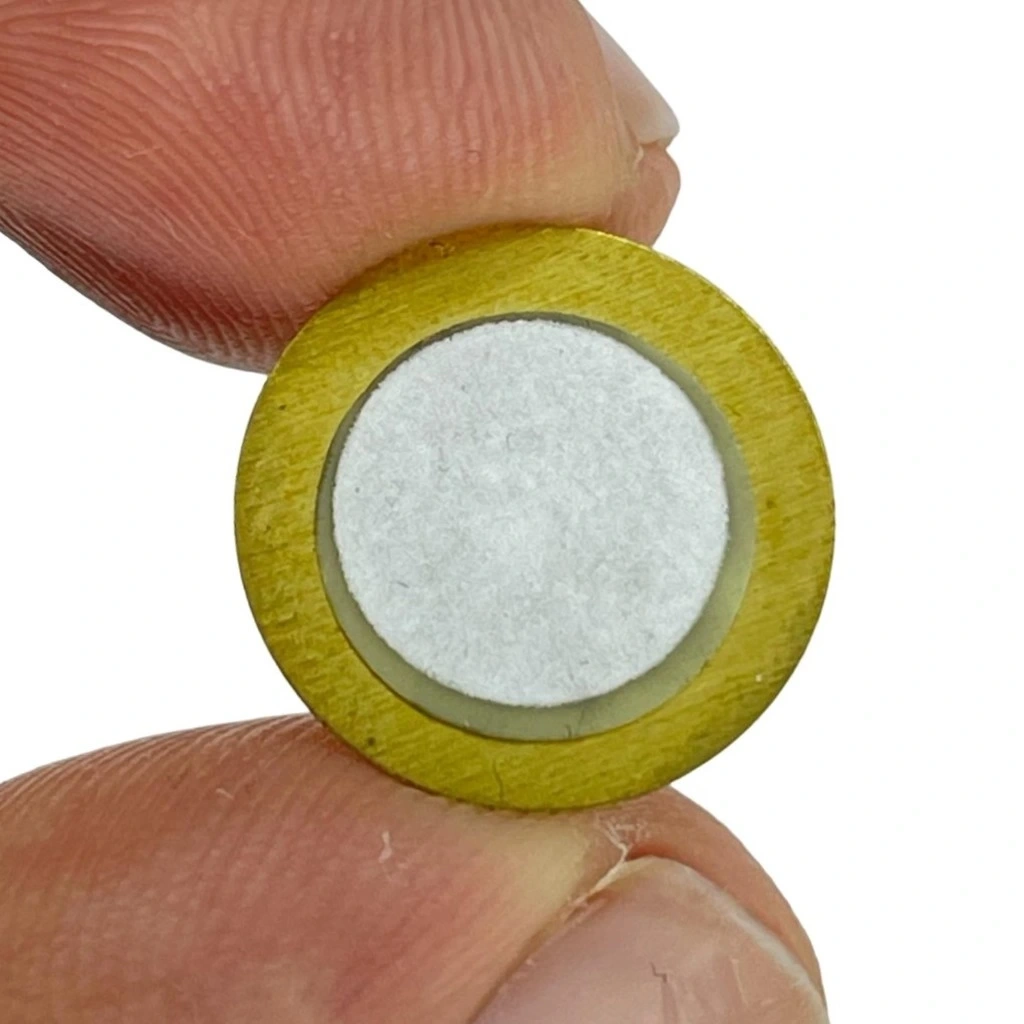

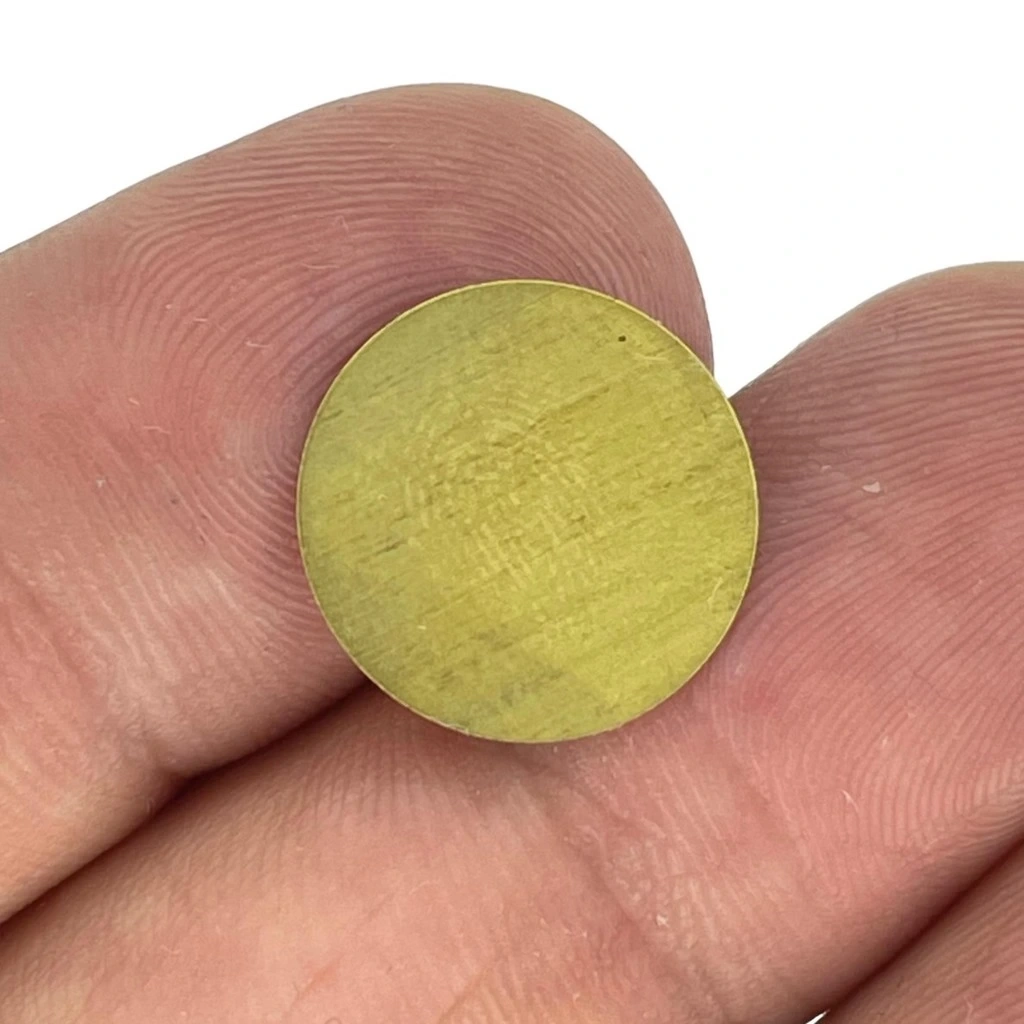

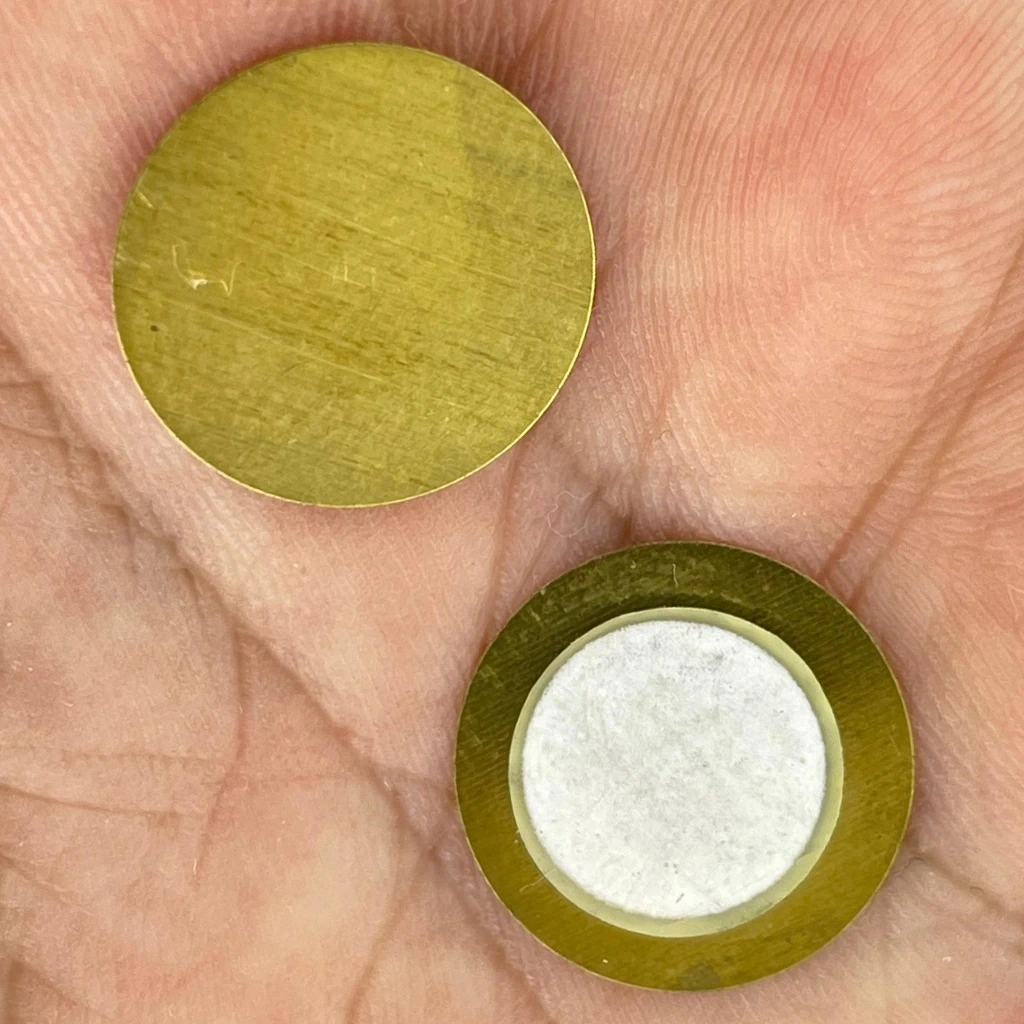

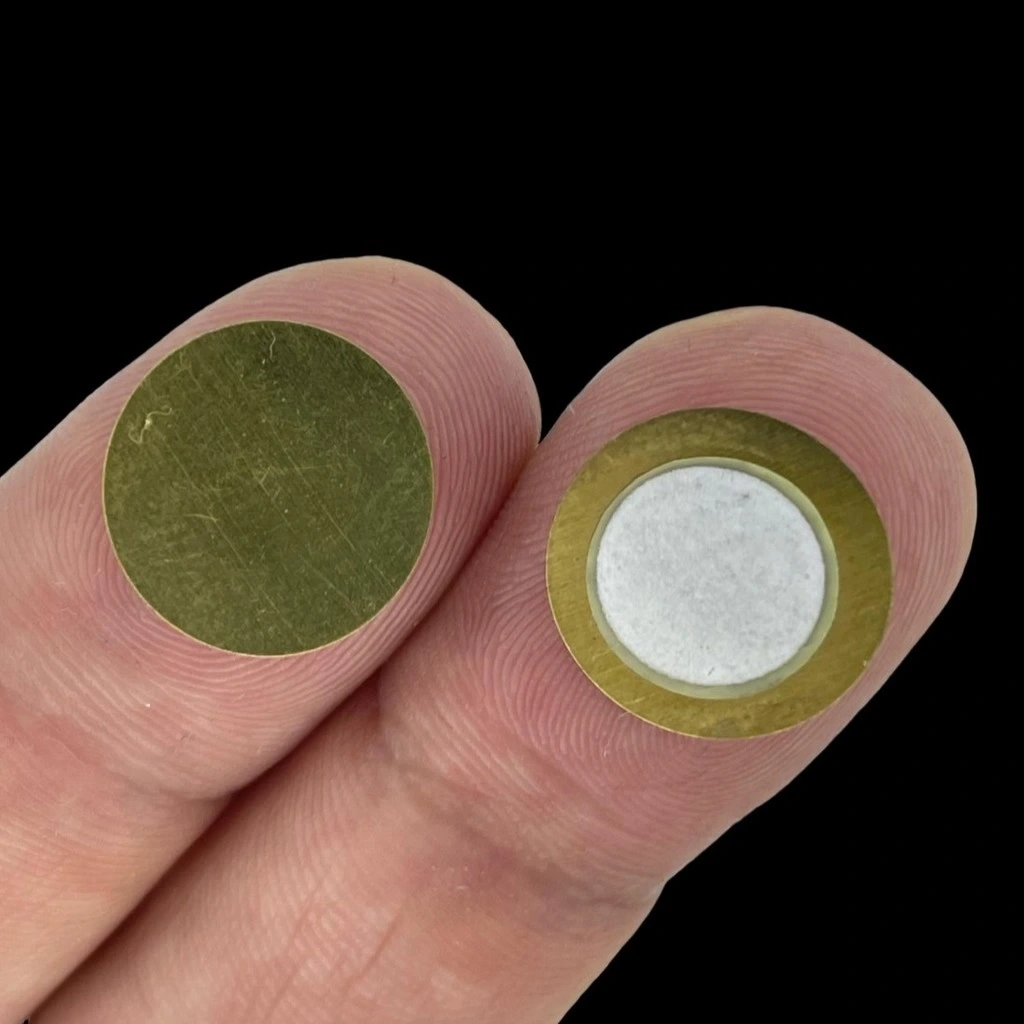

Piezo Disk Element 15mm Çap (Kablosuz) 1 Adet

Piezo Disk Element, titreşimleri elektrik sinyallerine (veya tersi) dönüştürebilen çok yönlü bir elektronik bileşendir. 15mm çapındaki bu disk, darbe sensörü, titreşim algılayıcı veya basit hoparlör olarak kullanılabilir.

Piezoelektrik özelliği sayesinde mekanik basınç uygulandığında veya eğildiğinde elektrik üretir. Tersi şekilde, elektrik uygulandığında fiziksel titreşim oluşturarak ses çıkarabilir.

Arduino ve diğer mikrodenetleyicilerle birlikte kullanıldığında çeşitli sensör uygulamaları ve ses projeleri için ideal bir bileşendir. Kablosuz versiyonu, lehimleme için hazır iletken yüzeylere sahiptir.

Teknik Özellikler

Piezo Disk Elementin detaylı teknik özellikleri aşağıda listelenmiştir.

• Disk Çapı: 15mm
• Kalınlık: Yaklaşık 0,5mm
• Malzeme: Pirinç/Metal taban üzerine piezoelektrik seramik
• Frekans Aralığı: 2kHz - 20kHz
• Rezonans Frekansı: ~6.5kHz
• Maksimum Çalışma Voltajı: 30V (Hoparlör olarak)
• Çıkış Voltajı: 0.1V - 20V (uygulanan kuvvete bağlı)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Kapasite: ~20nF (±30%)
• Empedans: Yaklaşık 300Ω (@1kHz)
• Hassasiyet: ~70dB
• Bağlantı Tipi: Kablosuz (Lehimlenebilir kontaklar)
• Çalışma Modları: Sensör (titreşim/darbe algılama), Aktüatör (ses/titreşim üretme)
• Ağırlık: Yaklaşık 1.2g

Bağlantı ve Kullanım

Piezo Disk Elementin elektronik devrelere bağlantı şeması ve kullanım talimatları.

Piezo diski Arduino'ya bağlamak için aşağıdaki yöntemleri kullanabilirsiniz:

• Sensör Olarak (Titreşim Algılama):
  • Piezo elementin bir ucunu Arduino'nun analog pinine (örn. A0)
  • Diğer ucunu GND'ye bağlayın
  • 1MΩ direnç ile analog pin ve GND arasında paralel bağlantı yapın
• Buzzer/Hoparlör Olarak:
  • Piezo elementin bir ucunu Arduino'nun dijital pinine (PWM destekli, örn. D9)
  • Diğer ucunu GND'ye bağlayın

Sensör olarak kullanıldığında, piezo element üzerine uygulanan darbe veya titreşim, analog pinde okunabilecek bir voltaj oluşturur. Arduino'nun analogRead() fonksiyonu ile bu değer okunabilir.

Buzzer olarak kullanmak için tone() fonksiyonu veya PWM ile farklı frekanslarda ses üretebilirsiniz. Daha yüksek ses için piezo elementi bir yüzeye monte etmek veya transistör ile sürücü devresi eklemek faydalı olabilir.

Piezo elemanlar, modüller gibi diğer elektronik bileşenlerle kombinasyon halinde titreşim algılama, ses sensörleri veya basit alarmlar gibi çeşitli uygulamalarda kullanılabilir.

Uygulama Alanları

Piezo Disk Elementin kullanılabileceği çeşitli projeler ve uygulama alanları.

Sensör Uygulamaları

• Darbe ve titreşim algılama
• Kapı zili sensörü
• Cam kırılma dedektörü
• Adım sayacı

Ses Üretimi

• Basit zil ve alarmlar
• Elektronik müzik aletleri
• Sesli uyarı sistemleri
• Basit hoparlörler

Enerji Hasadı

• Küçük ölçekli enerji üretimi
• Kinetik enerji dönüştürücüleri
• Kendi kendine çalışan sensörler
• Mekanik enerji ile pil şarjı

Proje Örnekleri

Piezo Disk Element kullanılarak yapılabilecek detaylı proje örnekleri.

Elektronik Davul/Ritim Aleti

Arduino UNO, birkaç piezo disk, bir SD kart modülü ve küçük bir hoparlör kullanarak bir elektronik davul seti oluşturabilirsiniz. Piezo diskler farklı yüzeylere (plastik kaplar, ahşap bloklar veya kalın karton) monte edilir, böylece her biri farklı bir davul sesini temsil eder. Arduino kodu, piezo sensörlerden gelen değerleri okur ve bir eşik değerini aştığında SD karttaki ilgili davul ses dosyasını çalar. Darbe şiddetine göre ses seviyesi ayarlanabilir, böylece gerçek bir davul setinin dinamiklerini taklit eder.

Piezo disklere vurulduğunda, oluşan analog sinyal Arduino tarafından algılanır. Sinyali daha doğru okumak için her sensöre bir yüksek değerli (1MΩ) direnç paralel bağlanır. SD kart modülü, yüksek kaliteli davul sesleri içerir ve hoparlör aracılığıyla bu sesler çalınır. Gelişmiş bir versiyonda, MIDI çıkışı ekleyerek bilgisayar ile bağlantı kurulabilir. Bu proje, profesyonel elektronik davul setlerine uygun fiyatlı bir alternatif sunarak müzik öğrencileri ve hobi müzisyenleri için idealdir.

Akıllı Darbe Sayacı

Arduino Nano, bir piezo disk, küçük bir OLED ekran ve Bluetooth modülü kullanarak spor aktivitelerini izleyen akıllı bir darbe sayacı yapabilirsiniz. Piezo disk, darbe sensörü olarak çalışır ve örneğin boks torbasına veya atlama ipi koluna monte edilebilir. Arduino, piezo diskten gelen sinyalleri işler ve darbe sayısını, şiddetini ve ritmini hesaplar. OLED ekran, gerçek zamanlı darbe sayısı, kalori tahmini ve antrenman süresi gibi bilgileri gösterir.

HC-05 Bluetooth modülü, verileri bir mobil uygulamaya gönderir, böylece kullanıcı antrenman geçmişini takip edebilir. Mikrodenetleyici, farklı darbe şiddetlerini algılayabilir ve daha şiddetli darbelere daha fazla puan verebilir, böylece kullanıcıyı daha güçlü vuruşlar için teşvik eder. Sistem, mikro SD kart ile veri kaydedebilir ve batarya seviyesini izleyebilir. Enerji tasarrufu için ekran sadece hareket algılandığında açılır. Bu cihaz, boksörler, dövüş sanatı uygulayıcıları veya fitness takipçileri için mükemmel bir antrenman yardımcısıdır.

Titreşim Tabanlı Güvenlik Sistemi

Arduino Pro Mini, piezo disk sensörler, bir GSM modülü ve bir buzzer kullanarak ev veya ofis için titreşim tabanlı bir güvenlik sistemi yapabilirsiniz. Piezo diskler, pencere camlarına, kapılara veya değerli eşyaların yakınına monte edilir. Herhangi bir darbe veya titreşim algılandığında, sistem alarma geçer. Arduino kodunda, filtreleme ve eşik değeri belirleme ile yanlış alarmlar minimize edilir. Sistem, gece ve gündüz modları veya farklı hassasiyet seviyeleri gibi çeşitli ayarlar içerebilir.

Bir GSM modülü (SIM800L) ile, alarm tetiklendiğinde önceden belirlenmiş telefon numaralarına SMS gönderilir. Ek olarak, yerel bir buzzer sesli alarm verir. Sistem, bir 18650 pil ve küçük bir solar panel ile elektrik kesintilerine karşı korumalı olabilir. Sensörlerin konumlarını ve alarm durumunu bir web arayüzünden izlemek için ESP8266 Wi-Fi modülü eklenebilir. Bu düşük maliyetli güvenlik sistemi, özellikle daire, yazlık ev veya depo gibi uzaktan izlenmesi gereken yerler için idealdir.

Sorun Giderme ve İpuçları

Piezo Disk Element kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Düşük Hassasiyet: Yüksek değerli direnç (1MΩ) ekleyin, diski daha sert yüzeye monte edin.
• Yanlış Tetiklenmeler: Kodda filtreleme ekleyin, eşik değerini yükseltin.
• Düşük Ses Seviyesi: Transistör ile sürücü devre ekleyin, diski rezonans yapacak bir yüzeye monte edin.
• Lehimleme Sorunları: Piezo yüzeyi ısıya duyarlıdır, hızlı lehim yapın ve aşırı ısıtmaktan kaçının.
• Kırılgan Yapı: Diski yerleştirirken kenarlarından tutun, merkezine baskı uygulamayın.

Performans İpuçları

• Daha iyi titreşim algılama için, diski sert bir yüzeye çift taraflı bant veya epoksi ile yapıştırın.
• Elektronik gürültüyü azaltmak için kısa kablolar ve ekranlı kablo kullanın.
• Sensör değerlerini okurken, örnek sayısını artırarak daha doğru ölçümler alın.
• Buzzer olarak kullanırken rezonans frekansını (~6.5kHz) hedefleyin, maksimum ses için.
• Sensör olarak kullanırken, direnç değerini ayarlayarak hassasiyet seviyesini optimize edin.

Paket İçeriği

• 1 adet Piezo Disk Element 15mm Çap (Kablosuz)
