PIC16F1826-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici

PIC16F1826-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici

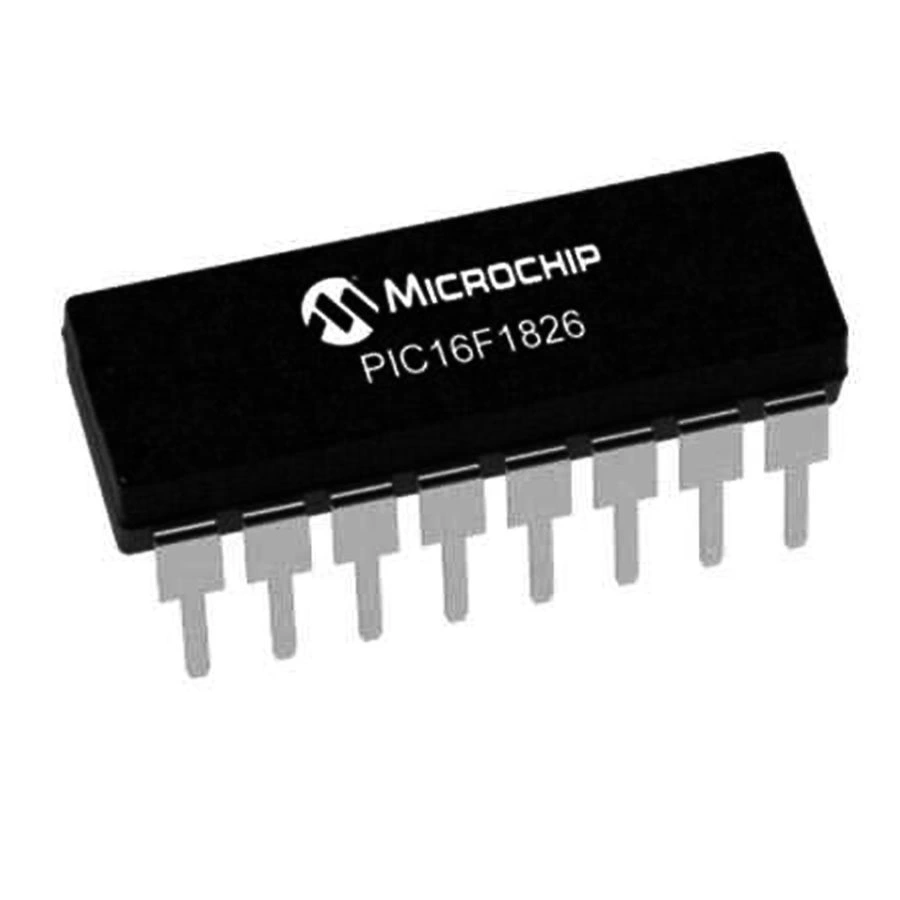

PIC16F1826-I/P, Microchip Technology'nin sunduğu yüksek performanslı 8-bit mikrodenetleyicisidir. PDIP-18 paketinde üretilen bu entegre, 32 MHz'e kadar çalışma frekansı ile hızlı işlem yapabilme kapasitesine sahiptir.

7KB program belleği ve 1KB RAM içeren bu mikrodenetleyiciler, hobi projeleri ve orta ölçekli uygulamalar için ideal bir seçimdir.

PIC16F1826-I/P, çeşitli elektronik komponentler ile uyumlu çalışarak, kontrol sistemleri ve elektronik projelerde sıkça tercih edilmektedir.

Teknik Özellikler

PIC16F1826-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F1
• Model: PIC16F1826-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 7 KB (4K x 14-bit kelime)
• RAM Belleği: 384 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 16
• ADC Kanalları: 11 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 5 (üç 8-bit, iki 16-bit)
• Komparatörler: 2
• DAC: 1 (5-bit)
• Kesme (Interrupt) Kaynakları: 19
• Çalışma Gerilimi: 1.8V - 5.5V

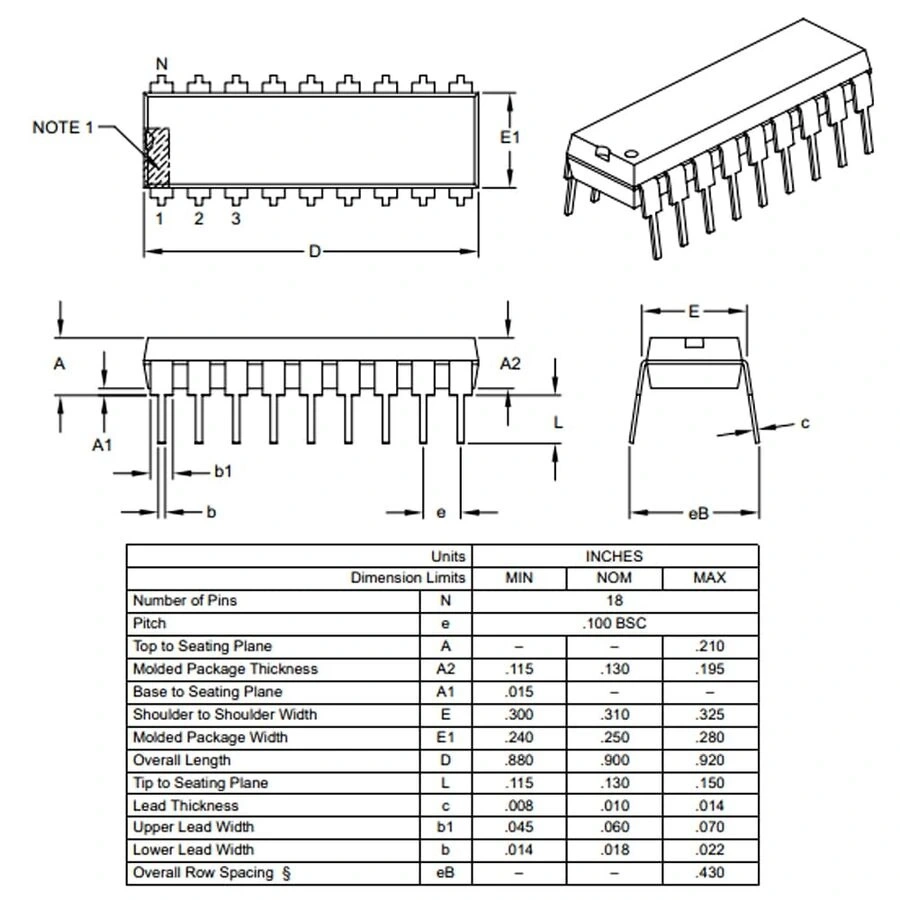

• Paket Tipi: PDIP-18
• Pin Sayısı: 18
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 16 MHz (HF-INTOSC), 31 kHz (LF)
• PLL (Phase-Locked Loop): Var (4x çarpan)
• Analog Modüller: ADC, komparatör, DAC
• Capture/Compare/PWM Modülleri: 2
• Güç Tüketimi (Aktif): ~0.6mA/MHz
• Güç Tüketimi (Sleep): <100nA
• XLP (eXtreme Low Power): Var
• Peripheral Pin Select: Var
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F1826-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Eğitim Projeleri

• Mikrodenetleyici eğitim platformları
• Robot kontrol sistemleri
• LED ve LCD kontrol projeleri
• Sensör veri toplama devreleri
• Prototip geliştirme uygulamaları

Endüstriyel Kontrol

• Motor hız kontrolörleri
• Sensör arayüzleri
• Zamanlayıcı sistemleri
• Proses kontrol modülleri
• Alarm ve güvenlik sistemleri

Akıllı Cihazlar

• Akıllı ev otomasyon birimleri
• Uzaktan kumanda sistemleri
• Veri toplama ve izleme cihazları
• Pil yönetim sistemleri
• Düşük güç tüketimli sensör ağları

Avantajlar ve Özellikler

PIC16F1826-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Yüksek Performans: 32 MHz çalışma frekansı ile verimli işlem gücü
• Kolay Kullanım: DIP paketi ile breadboard üzerinde test kolaylığı
• Esnek Pin Yapısı: Peripheral Pin Select ile yapılandırılabilir pinner
• Zengin Analog Özellikler: 11 kanal ADC, komparatörler ve DAC
• Düşük Güç Tüketimi: XLP teknolojisi ile batarya ömrünü uzatma
• Kalıcı Veri Saklama: 256 byte EEPROM ile konfigürasyon verisi depolama
• Geniş Çalışma Voltajı: 1.8V - 5.5V aralığında çalışabilme esnekliği
• Çoklu Haberleşme: EUSART ve MSSP (SPI/I²C) protokolleri
• Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
• Maliyet Etkin: Yüksek performans/fiyat oranı

Programlama ve Geliştirme

PIC16F1826-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 1.8V - 5.5V güç kaynağı
• Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

PIC16F1826-I/P, Microchip PIC mikrodenetleyici ailesinin modern ve güçlü bir üyesi olarak, çeşitli projelerde verimli bir çözüm sunar.

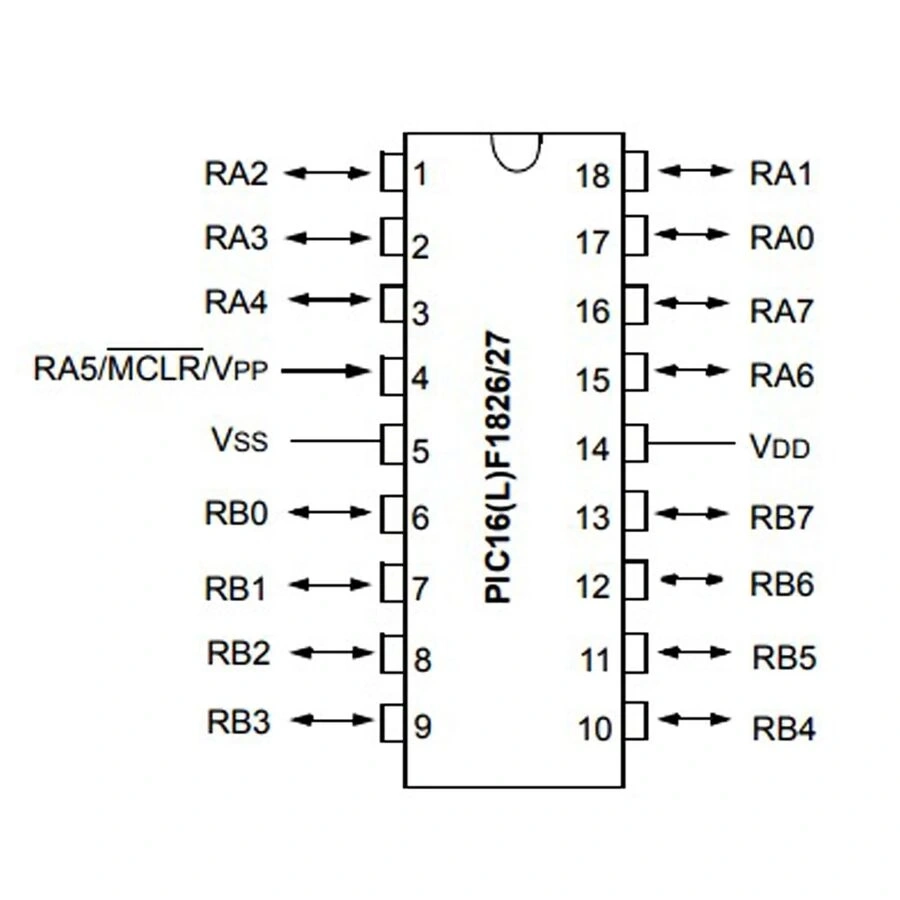

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, MCLR
• PORTB (RB0-RB7): Dijital I/O, Interrupt-on-change, ADC
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN10: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDI/SDO/SCK: SPI haberleşme
• CCP1/CCP2: PWM çıkışları

Sorun Giderme ve İpuçları

PIC16F1826-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
• PLL ve 32MHz Sorunu: Konfigürasyon bitlerinde doğru osilatör ve PLL ayarını yapın
• I/O Pin Çalışmıyor: TRIS, LAT ve ANSEL kayıtlarını doğru yapılandırın
• PPS Sorunları: Peripheral Pin Select kayıtlarının doğru ayarlandığını kontrol edin
• Düşük Voltajda Çalışma Sorunları: Bypass kapasitörlerini güç hatlarına yakın yerleştirin

Verimli Kullanım İpuçları

• Peripheral Pin Select ile PCB tasarımını optimize edin
• Düşük güç uygulamaları için XLP modlarını etkin kullanın
• ADC okumalarında harici referans kullanarak hassasiyeti artırın
• Çalışma frekansını uygulama gereksinimlerine göre dinamik olarak değiştirin
• Kullanılmayan periferalleri kapatarak güç tüketimini azaltın
• EEPROM yazma sıklığını minimize ederek bellek ömrünü uzatın

Paket İçeriği

• PIC16F1826-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici
