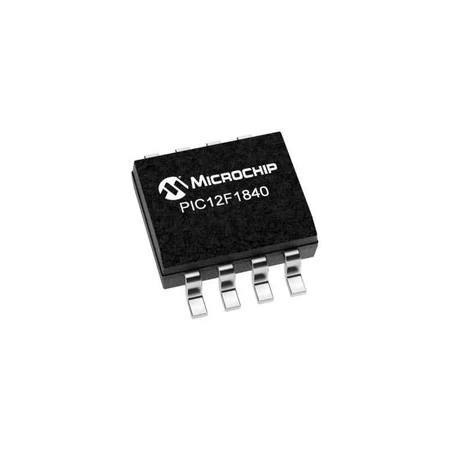

PIC12F1840 I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici

PIC12F1840-I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici

PIC12F1840-I/SN, Microchip'in modern ve güçlü 8 pinli mikroişlemcisidir. SOIC-8 SMD pakette sunulan bu çip, güçlü özelliklerle donatılmış kompakt bir mikrodenetleyici çözümüdür.

XLP (Ekstra Düşük Güç) teknolojisi, gelişmiş analog özellikler ve zengin çevre birimleri ile donatılan bu mikrodenetleyici. gelişmiş projelerde minimum alan kullanımı sağlar.

Elektronik Komponentler kategorimizin modern ürünlerinden olan PIC12F1840, sınıfının en gelişmiş özelliklerine sahiptir. Microchip PIC Mikrodenetleyici ailesinin bu yeni nesil üyesi, eski PIC12F modelleri ile pin uyumlu olup daha yüksek performans sunar.

Teknik Özellikler

PIC12F1840-I/SN Mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Ürün Serisi: PIC12F PIC12F1xxx (Enhanced Mid-Range Core)
• Model: PIC12F1840
• Paket Tipi: SOIC-8
• Montaj Tipi: Yüzey Montaj (SMD)
• Bellek Tipi: Flash
• Program Belleği: 7 KB (4K x 14)
• RAM: 256 Bayt
• EEPROM: 256 Bayt
• CPU Hızı: 32 MHz Maksimum
• I/O Pin Sayısı: 6
• ADC: 4 kanal, 10-bit
• PWM Modülü: 2 kanal
• Timers: 3 (8/16-bit)
• Haberleşme: MSSP (SPI/I²C). EUSART (RS-232)
• Dahili Osilatör: 16MHz, PLLx4 ile 32MHz
• Çalışma Voltajı: 1.8V - 5.5V
• Ek Özellikler: XLP (Ekstra Düşük Güç Teknolojisi)
• Çalışma Sıcaklığı: -40°C ile +85°C

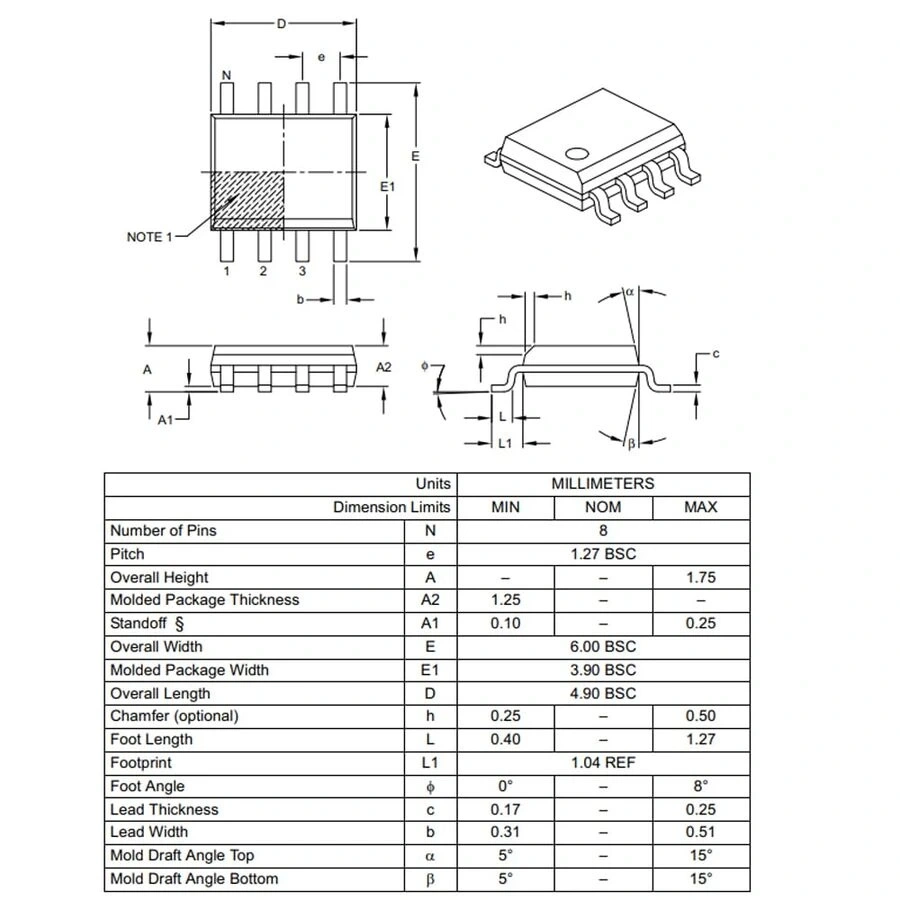

• Boyutlar: 4.9mm x 3.9mm x 1.75mm (yaklaşık)
• Paketleme: Rulo (Tape & Reel)

Bağlantı ve Kullanım

PIC12F1840-I/SN Mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

PIC12F1840 mikrodenetleyicisinin devreye entegrasyonu için aşağıdaki adımları izleyin:

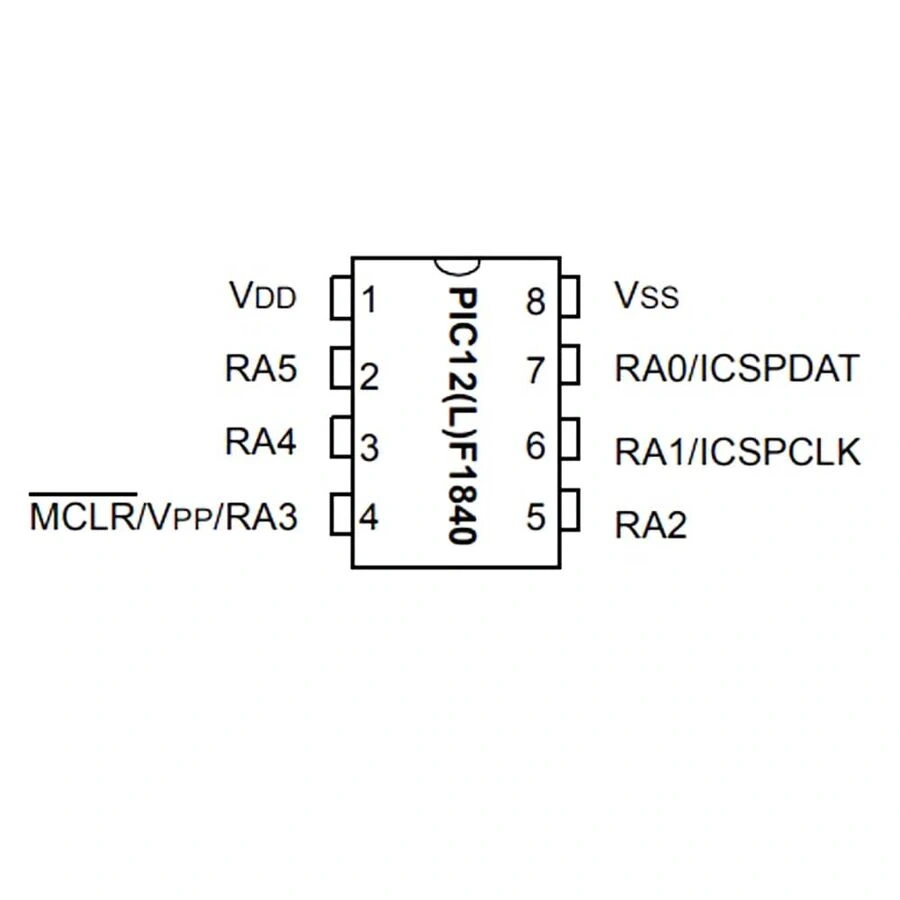

1. Güç Bağlantısı: VDD (1) pinini 1.8V-5.5V'a, VSS (8) pinini GND'ye bağlayın.
2. MCLR: MCLR/VPP (4) pinini 10K direnç üzerinden VDD'ye bağlayın. Bu pin aynı zamanda RA3 olarak da kullanılabilir.
3. Osilatör: Dahili osilatör kullanılıyorsa, harici komponentlere gerek yoktur. PLL ile 32MHz'e kadar çalışabilir.
4. Programlama: ICSP için MCLR, VDD, VSS, ICSPDAT (RA0) ve ICSPCLK (RA1) pinlerini programlayıcıya bağlayın.
5. I/O Pinleri: RA0-RA5 pinlerini proje ihtiyaçlarınıza göre bağlayın. Periferik Pin Seçimi (PPS) ile bazı özel fonksiyonları istediğiniz pine atayabilirsiniz.

PIC12F1840 programlamak için MPLAB X IDE ve XC8 C derleyicisi kullanabilirsiniz. Enhanced Mid-Range Core mimarisi, eski PIC12F serilerine göre daha verimli kod çalıştırır.

XLP (Ekstra Düşük Güç) teknolojisi, pil ile çalışan projelerde uzun batarya ömrü sağlar. Nanowatt XLP modunda çalışırken, akım tüketimi 20nA'ya kadar düşebilir.

Dahili EUSART, SPI ve I²C modülleri sayesinde, sensörler, ekranlar ve diğer çevre birimleriyle kolayca iletişim kurabilirsiniz. Periferik Pin Seçimi (PPS) özelliği ile bu haberleşme modüllerini istediğiniz pinlere atayabilirsiniz.

Kullanım Senaryoları

• Düşük Güç Uygulamaları: Pil ile çalışan sensörler, uzun ömürlü IoT cihazları
• Kompakt Cihazlar: Alan kısıtlı elektronik cihazlar, giyilebilir teknoloji
• Haberleşme Uygulamaları: Sensör hub'ları, veri toplayıcılar, kablosuz arayüzler
• Akıllı Kontrol Sistemleri: Akıllı ev cihazları, mikro otomasyon sistemleri

Uygulama Alanları

PIC12F1840-I/SN Mikrodenetleyicinin kullanılabileceği çeşitli alanlar.

Düşük Güç IoT Cihazları

• Batarya ile çalışan sensör düğümleri
• Kablosuz veri toplama cihazları
• Uzun ömürlü çevre monitörleri
• Giyilebilir sağlık cihazları
• Akıllı tarım sensörleri

Akıllı Ev Uygulamaları

• Akıllı termostat kontrolörleri
• Uzaktan kontrol arayüzleri
• Kablosuz anahtar ve dimmerler
• Hareket ve ışık sensör kontrol üniteleri
• Güvenlik alarm modülleri

Endüstriyel Kontrol

• Kompakt sensör arayüzleri
• Makine izleme modülleri
• Motor sürücü kontrol sistemleri
• Mini PLC sistemleri
• Proses kontrol üniteleri

Proje Örnekleri

PIC12F1840-I/SN Mikrodenetleyici kullanılarak yapılabilecek projeler.

Ultra Düşük Güçlü Çevre Sensörü

PIC12F1840'ın XLP özelliğini kullanarak, yıllarca pil değiştirmeden çalışabilen bir çevre sensörü oluşturabilirsiniz. Mikrodenetleyici çoğu zaman uyku modunda kalır ve periyodik olarak uyanarak ölçüm yapar.

SHT21 veya BME280 gibi I²C arayüzlü bir sıcaklık/nem sensörü bağlayabilirsiniz. I²C iletişimi için dahili MSSP modülünü kullanarak, minimum kod ve güç tüketimi ile sensör verilerini okuyabilirsiniz.

Verileri bir nRF24L01 veya LoRa modülü üzerinden kablosuz olarak merkezi bir istasyona iletebilirsiniz. Çip sadece veri gönderimi sırasında uyanır, böylece AA piller ile 1-2 yıl çalışabilir.

Akıllı LED Aydınlatma Kontrolörü

PIC12F1840'ın PWM modüllerini kullanarak, akıllı bir LED aydınlatma kontrolörü tasarlayabilirsiniz. İki PWM kanalı, hem parlaklık kontrolü hem de RGB LED'ler için renk karışımı sağlayabilir.

Modülün haberleşme yetenekleri sayesinde, I²C veya UART üzerinden bir ana kontrol sistemi ile iletişim kurabilirsiniz. Böylece akıllı ev sistemlerine entegre olan bir aydınlatma kontrolü oluşturabilirsiniz.

ADC modülü ile LDR sensöründen ortam ışığını ölçerek, otomatik parlaklık ayarı yapabilirsiniz. EEPROM, kullanıcı tercihlerini ve aydınlatma senaryolarını saklamak için kullanılabilir.

Mini Veri Kaydedici

PIC12F1840 ve harici bir SPI Flash bellek kullanarak kompakt bir veri kaydedici oluşturabilirsiniz. MSSP modülü SPI protokolünü destekler, böylece harici bellekle hızlı veri transferi yapabilirsiniz.

Analog girişler ile çeşitli sensörlerden veri toplayabilir ve bu verileri zaman damgası ile saklayabilirsiniz. Dahili RTC (Gerçek Zamanlı Saat) özelliği ile doğru zaman bilgisini tutabilirsiniz.

EUSART modülü ile USB-UART dönüştürücü kullanarak, kaydedilen verileri bilgisayara aktarabilirsiniz. Düşük güç tüketimi, sahada uzun süreli veri toplama imkanı sağlar.

Sorun Giderme ve İpuçları

PIC12F1840-I/SN Mikrodenetleyici kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ICSP bağlantılarını kontrol edin. Enhanced Mid-Range Core, farklı programlama algoritmaları kullanır, programlayıcı yazılımınızın güncel olduğundan emin olun.
• Düşük Voltaj Çalışma Sorunları: 1.8V gibi düşük voltajlarda çalışırken, çevre modüllerinin doğru yapılandırıldığından emin olun. Düşük voltaj, maksimum çalışma frekansını da sınırlar.
• PPS Konfigürasyon Hatası: Periferik Pin Seçimi doğru yapılandırılmadığında iletişim modülleri çalışmayabilir. PPS konfigürasyonunu MPLAB Code Configurator ile doğrulayın.
• SMD Lehimleme Zorlukları: SMD bileşenleri lehimlemek için uygun ekipman kullanın. SOIC-8 adaptör kartları test yapmak için kullanışlıdır.
• Uyku Modundan Uyanmama: XLP modunu kullanırken, WDT (Watchdog Timer) ve diğer wake-up kaynaklarının doğru yapılandırıldığından emin olun.

Performans İpuçları

• Program belleğinin %50'sini aşmayan projeler için XC8 derleyicisinde ücretsiz seviyede bile optimize edilmiş kod elde edebilirsiniz.
• Düşük güç uygulamalarında, çalışmayan modülleri kapatarak güç tüketimini en aza indirin.
• Pil ile çalışan projelerde, önce düşük osilatör frekansı ve uyku modlarını test edin, ardından gerçek uygulamaya göre optimize edin.
• ADC kullanırken, örnekleme için yeterli zaman tanıyarak doğru ölçümler alın.
• Kod alanını optimize etmek için ortak fonksiyonları alt rutinlere çıkarın ve tablo aramaları kullanın.

Paket İçeriği

• 1 adet PIC12F1840-I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici
