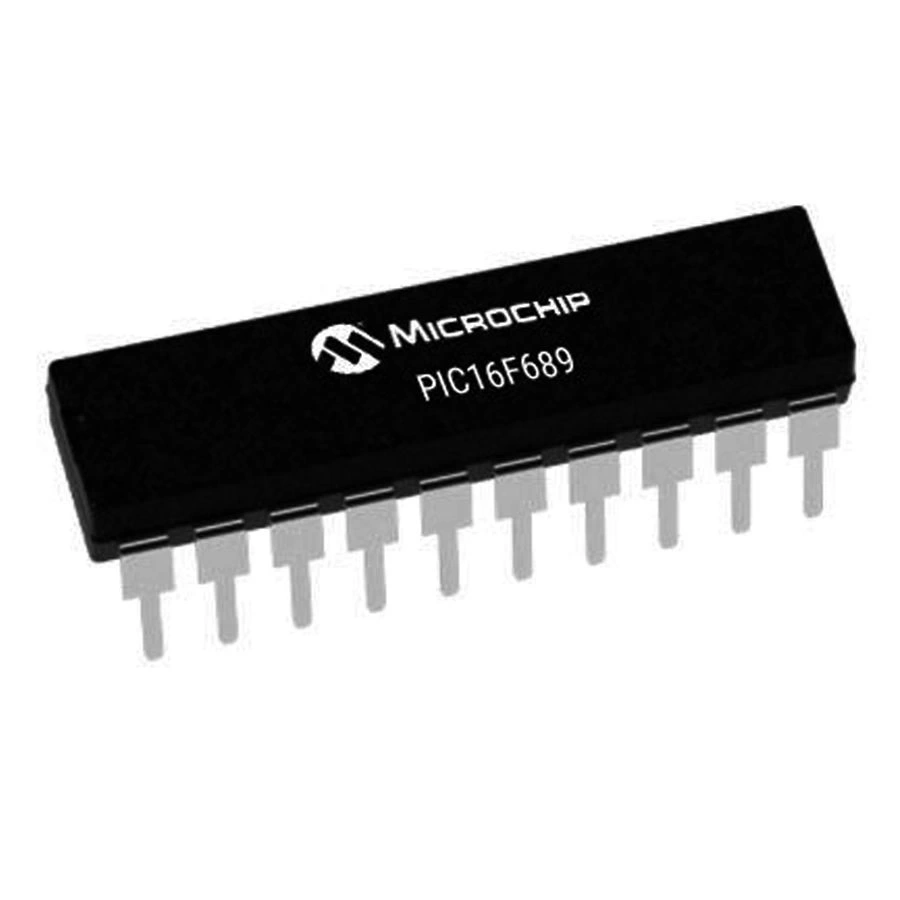

PIC16F689-I/P DIP-20 8-Bit 20MHz Mikrodenetleyici

PIC16F689-I/P DIP-20 8-Bit 20MHz Mikrodenetleyici

PIC16F689-I/P, Microchip firmasının çok yönlü ve kompakt 8-bit mikrodenetleyicisidir. DIP-20 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile çeşitli uygulamalar için ideal bir çözüm sunar.

7KB program belleği, 256 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, sınırlı pin sayısına rağmen güçlü özellikler barındırır.

18 I/O pini ile zengin arayüz imkanı sunan PIC16F689-I/P, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin hobi ve prototipleme için kullanıcı dostu bir üyesidir.

Teknik Özellikler

PIC16F689-I/P DIP-20 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F689-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 7 KB (4K x 14-bit kelime)
• RAM Belleği: 256 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 18
• ADC Kanalları: 12 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülü: 1
• Enhanced Capture/Compare/PWM (ECCP): 1
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 14
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: DIP-20 (Through-Hole)
• Pin Sayısı: 20
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Dahili Osilatör: 8 MHz (dahili kalibrasyon ile)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~200µA/MHz @ 3.0V
• Güç Tüketimi (Sleep): <100nA @ 3.0V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet
• Paket Boyutları: 24.6mm x 7.4mm x 3.3mm

Kullanım Alanları

PIC16F689-I/P DIP-20 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Prototipleme

• Breadboard projeleri
• Eğitim uygulamaları
• Robot kontrol sistemleri
• LED ve gösterge projeleri
• Basit oyun ve eğlence devreleri

Sensör Uygulamaları

• Çok kanallı sıcaklık monitörleri
• Nem ve basınç sensör arayüzleri
• Işık ve hareket dedektörleri
• Seviye sensörleri
• Küçük ölçekli veri toplama sistemleri

Kontrol Sistemleri

• Ev otomasyonu modülleri
• Zamanlayıcı kontrollü cihazlar
• Motor hız kontrolü
• Küçük ölçekli PLC benzeri kontrol sistemleri
• Pille çalışan kontrol uygulamaları

Avantajlar ve Özellikler

PIC16F689-I/P DIP-20 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Breadboard Uyumlu: DIP-20 paketi ile kolay prototipleme imkanı
• Çok Sayıda Analog Kanal: 12 ADC kanalı ile kapsamlı sensör entegrasyonu
• Düşük Güç Tüketimi: nanoWatt XLP teknolojisi ile pil ömrünü uzatma
• Geniş Voltaj Aralığı: 2.0V - 5.5V arası çalışabilme esnekliği
• Dahili Osilatör: Harici kristal gerektirmeyen 8 MHz dahili saat
• EEPROM Bellek: 256 bayt kalıcı veri depolama kapasitesi
• Çoklu Haberleşme: USART, SPI ve I²C protokolleri ile geniş entegrasyon
• Gelişmiş PWM Özellikleri: ECCP modülü ile hassas kontrol imkanı
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• Programlama Kolaylığı: ICSP ile devre üzerinde programlama imkanı

Programlama ve Geliştirme

PIC16F689-I/P DIP-20 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MPLAB Code Configurator (MCC) grafik arayüzü
• Breadboard ve bağlantı kabloları
• DIP-20 soket (kolay çıkarıp takma için)
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.0V - 5.5V güç kaynağı

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR, ICSPDAT
• PORTB (RB4-RB7): Dijital I/O, ADC, interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, ADC, ICSPCLK, USART, PWM, I²C, SPI
• VDD/VSS: Güç ve toprak bağlantıları
• MCLR/VPP: Reset ve programlama voltajı
• AN0-AN11: Analog giriş kanalları
• TX/RX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDO/SDI/SCK: SPI haberleşme
• CCP1/ECCP1: Capture/Compare/PWM pinleri

Sorun Giderme ve İpuçları

PIC16F689-I/P DIP-20 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: ICSP bağlantılarını kontrol edin, MCLR pini pull-up direncini doğrulayın ve VDD-VSS bağlantılarını kontrol edin.
• I/O Pin Çakışmaları: Port paylaşımı ve çoklu fonksiyonlu pinlerin doğru yapılandırıldığından emin olun.
• Dahili Osilatör Kararsızlığı: OSCTUNE kaydı ile kalibrasyon yapın veya hassas zamanlama için harici kristal kullanın.
• ADC Okuma Hataları: Acquisition time ayarını doğru yapın ve analog referans voltajını kontrol edin.
• Düşük Voltajda Kararsızlık: Düşük voltajda çalışırken frekansı düşürün ve Brown-out Reset ayarlarını kontrol edin.

Verimli Kullanım İpuçları

• Sınırlı pin sayısı için port çoğullama tekniklerini kullanın
• Pil ömrünü uzatmak için sleep modu ve periyodik uyanma stratejileri uygulayın
• RAM kullanımını optimize etmek için bit-level değişkenler ve yapıları tercih edin
• EEPROM yazma işlemlerini minimize edin ve veri doğrulama rutinleri ekleyin
• Analog okumalar için gürültü filtreleme ve ortalama alma teknikleri uygulayın
• Dahili osilatörü farklı frekanslarda çalıştırarak güç-performans dengesini optimize edin

Paket İçeriği

• PIC16F689-I/P DIP-20 8-Bit 20MHz Mikrodenetleyici
