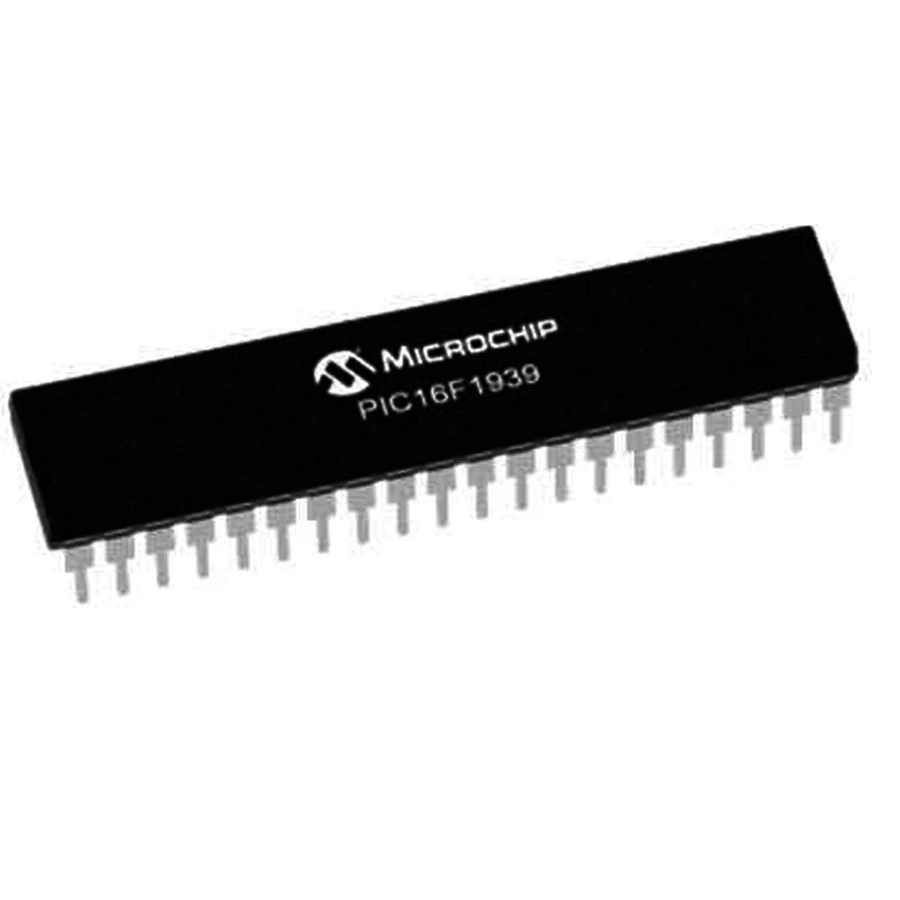

PIC16F1939-I/P PDIP-40 8-Bit 32MHz Mikrodenetleyici

PIC16F1939-I/P PDIP-40 8-Bit 32MHz Mikrodenetleyici

PIC16F1939-I/P, Microchip Technology'nin sunduğu yüksek performanslı 8-bit mikrodenetleyicisidir. PDIP-40 paketinde üretilen bu entegre, 32 MHz'e kadar çalışma frekansı ile hızlı işlem yapabilme kapasitesine sahiptir.

28KB program belleği ve 1KB EEPROM içeren bu mikrodenetleyiciler, karmaşık projelerde bile yeterli bellek alanı sağlayarak geniş bir kullanım alanı sunmaktadır.

PIC16F1939-I/P, çeşitli elektronik komponentler ile uyumlu çalışarak, endüstriyel kontrol sistemleri ve gelişmiş elektronik projelerde sıkça tercih edilmektedir.

Teknik Özellikler

PIC16F1939-I/P PDIP-40 8-Bit 32MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F1
• Model: PIC16F1939-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 28 KB (14K x 14-bit kelime)
• RAM Belleği: 1 KB
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 36
• ADC Kanalları: 14 (10-bit)
• PWM Kanalları: 5
• Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 5 (üç 8-bit, iki 16-bit)
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 35
• Çalışma Gerilimi: 2.3V - 5.5V
• Paket Tipi: PDIP-40
• Pin Sayısı: 40
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 16 MHz (HF-INTOSC), 31 kHz (LF)
• PLL (Phase-Locked Loop): Var (4x çarpan)
• Analog Modüller: ADC, komparatör, DAC
• Capture/Compare/PWM Modülleri: 5
• Güç Tüketimi (Aktif): ~0.6mA/MHz
• Güç Tüketimi (Sleep): <100nA
• XLP (eXtreme Low Power): Var
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F1939-I/P PDIP-40 8-Bit 32MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Otomasyon

• PLC benzeri kontrol sistemleri
• Sensör veri toplama ve işleme üniteleri
• Motor kontrol devreleri
• Proses kontrol cihazları
• Otomasyon arayüzleri

Gömülü Sistemler

• Kompleks elektronik cihazlar
• Çok fonksiyonlu kontrol kartları
• Veri kayıt ve izleme sistemleri
• Akıllı sensör ağları
• LCD/TFT ekran kontrol üniteleri

İletişim ve Arayüz Sistemleri

• Protokol dönüştürücüler
• Gateway cihazları
• Çok kanallı veri toplama modülleri
• Uzaktan kontrol sistemleri
• Kullanıcı arayüz cihazları

Avantajlar ve Özellikler

PIC16F1939-I/P PDIP-40 8-Bit 32MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Yüksek Performans: 32 MHz çalışma frekansı ile verimli işlem gücü
• Geniş I/O Kapasitesi: 36 I/O pini ile çok yönlü bağlantı imkanı
• Zengin Analog Özellikler: 14 kanal ADC ve komparatörler
• Çoklu PWM: 5 adet PWM kanalı ile çeşitli kontrol uygulamaları
• Entegre Haberleşme: EUSART ve MSSP ile kolay iletişim
• Düşük Güç Tüketimi: XLP teknolojisi ile batarya ömrünü uzatma
• Geniş Bellek: 28KB program belleği ile karmaşık uygulamalar
• Kalıcı Veri Saklama: 256 byte EEPROM ile konfigürasyon depolama
• Kolay Kullanım: DIP paketi ile breadboard üzerinde test kolaylığı
• Geniş Çalışma Voltajı: 2.3V - 5.5V aralığında çalışabilme

Programlama ve Geliştirme

PIC16F1939-I/P PDIP-40 8-Bit 32MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.3V - 5.5V güç kaynağı
• Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

PIC16F1939-I/P, Microchip PIC mikrodenetleyici ailesinin güçlü ve çok yönlü bir üyesi olarak, karmaşık projelerde bile yeterli kaynak sağlar.

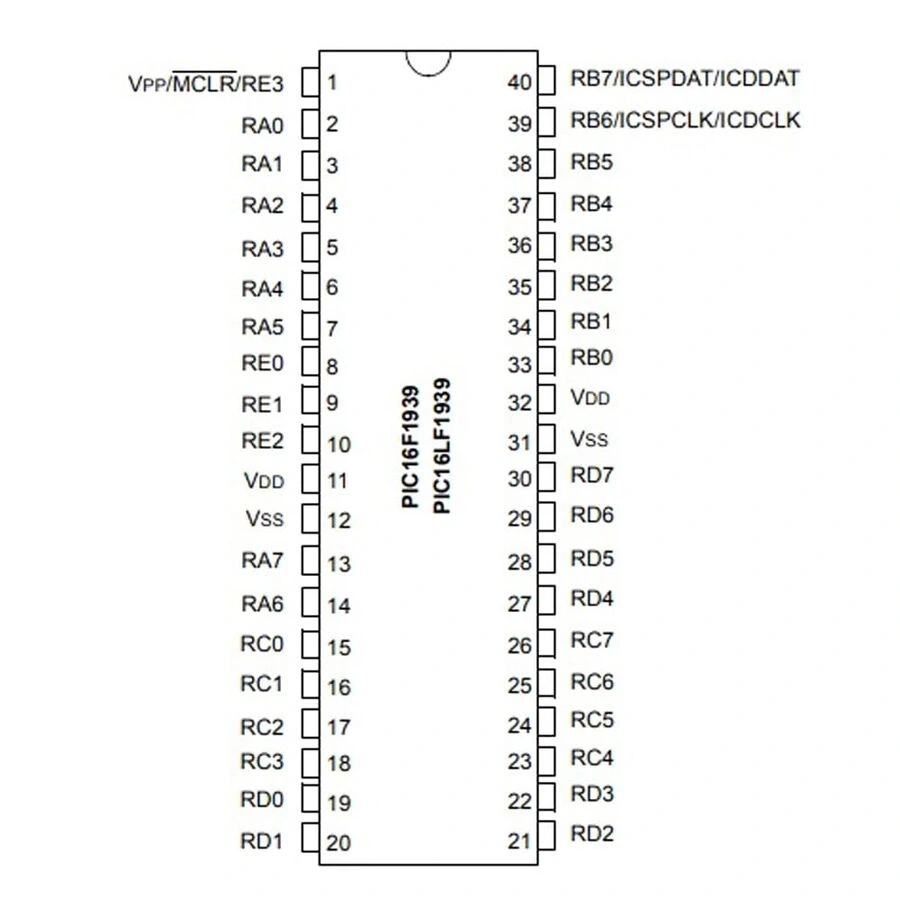

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, MCLR
• PORTB (RB0-RB7): Dijital I/O, Interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, PWM, USART, I²C, SPI
• PORTD (RD0-RD7): Dijital I/O, PWM
• PORTE (RE0-RE3): Dijital I/O, ADC
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN13: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDI/SDO/SCK: SPI haberleşme

Sorun Giderme ve İpuçları

PIC16F1939-I/P PDIP-40 8-Bit 32MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
• 32MHz PLL Çalışmıyor: Doğru konfigürasyon bitlerini ayarlayın
• I/O Pin Çalışmıyor: TRIS, LAT ve ANSEL kayıtlarını doğru yapılandırın
• ADC Okumaları Hatalı: Referans voltajını ve örnekleme süresini kontrol edin
• PWM Sorunları: Timer konfigürasyonlarını ve PWM periyodunu doğru ayarlayın

Verimli Kullanım İpuçları

• Yüksek hız gerektiren işlemler için PLL ile 32MHz modu kullanın
• Düşük güç gerektiren uygulamalarda dahili osilatör frekansını azaltın
• MIPP (Multiple Independent Peripheral Pins) özelliğini etkin kullanın
• Peripheral Pin Select (PPS) ile esnek pin yapılandırması yapın
• Interrupt önceliklerini uygulamanızın gereksinimlerine göre ayarlayın
• Güç tüketimini azaltmak için kullanılmayan modülleri kapatın

Paket İçeriği

• PIC16F1939-I/P PDIP-40 8-Bit 32MHz Mikrodenetleyici
