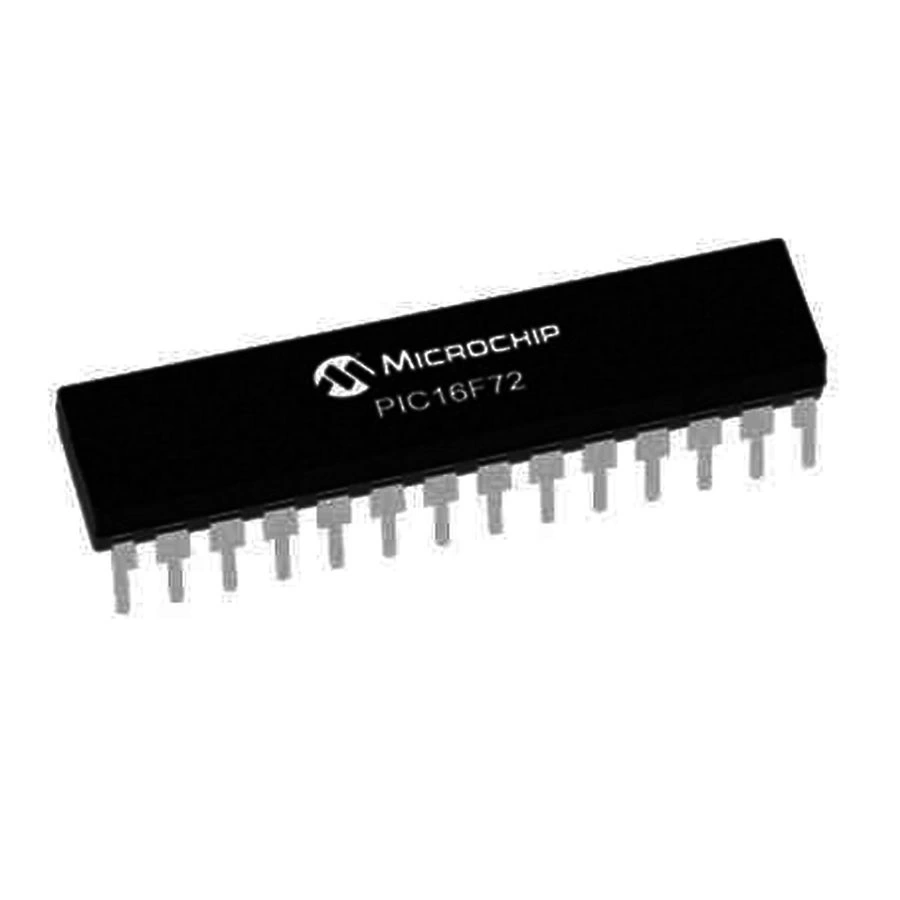

PIC16F72-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici
PIC16F72-I/SP, Microchip firmasının kompakt ve ekonomik 8-bit mikrodenetleyicisidir. DIP-28 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile temel kontrol uygulamaları için uygun bir çözüm sunar.
2KB program belleği, 128 bayt RAM ve çeşitli periferik modüller ile donatılan bu mikrodenetleyiciler, basit ve maliyet odaklı projelere ideal bir seçimdir.
22 I/O pini ile yeterli bağlantı imkanı sunan PIC16F72-I/SP, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin giriş seviyesi ve öğrenme amaçlı kullanıma uygun bir üyesidir.
Teknik Özellikler
PIC16F72-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology
- Mikrodenetleyici Serisi: PIC16F
- Model: PIC16F72-I/SP
- İşlemci Mimarisi: 8-Bit RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 2 KB (2K x 14-bit kelime)
- RAM Belleği: 128 Bayt
- EEPROM Belleği: Yok
- I/O Pin Sayısı: 22
- ADC Kanalları: 5 (8-bit)
- PWM Kanalları: 1
- Seri Haberleşme: Yok (sadece yazılımsal implementasyon mümkün)
- Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
- Capture/Compare/PWM Modülü: 1
- Komparatörler: 2
- Kesme (Interrupt) Kaynakları: 10
- Çalışma Gerilimi: 4.0V - 5.5V
- Paket Tipi: DIP-28 (Through-Hole)
- Pin Sayısı: 28
- Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
- Watchdog Timer: Var
- Brown-out Reset: Programlanabilir
- Power-up Timer: Var
- Oscillator Start-up Timer: Var
- Analog Modüller: ADC, komparatör, gerilim referansı
- ICSP (In-Circuit Serial Programming): Var
- Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
- Güç Tüketimi (Sleep): <1µA @ 5V
- Programlama Döngüsü: 1,000 yazma/silme
- Veri Saklama Süresi: 40+ yıl
- RoHS Uyumluluğu: Evet

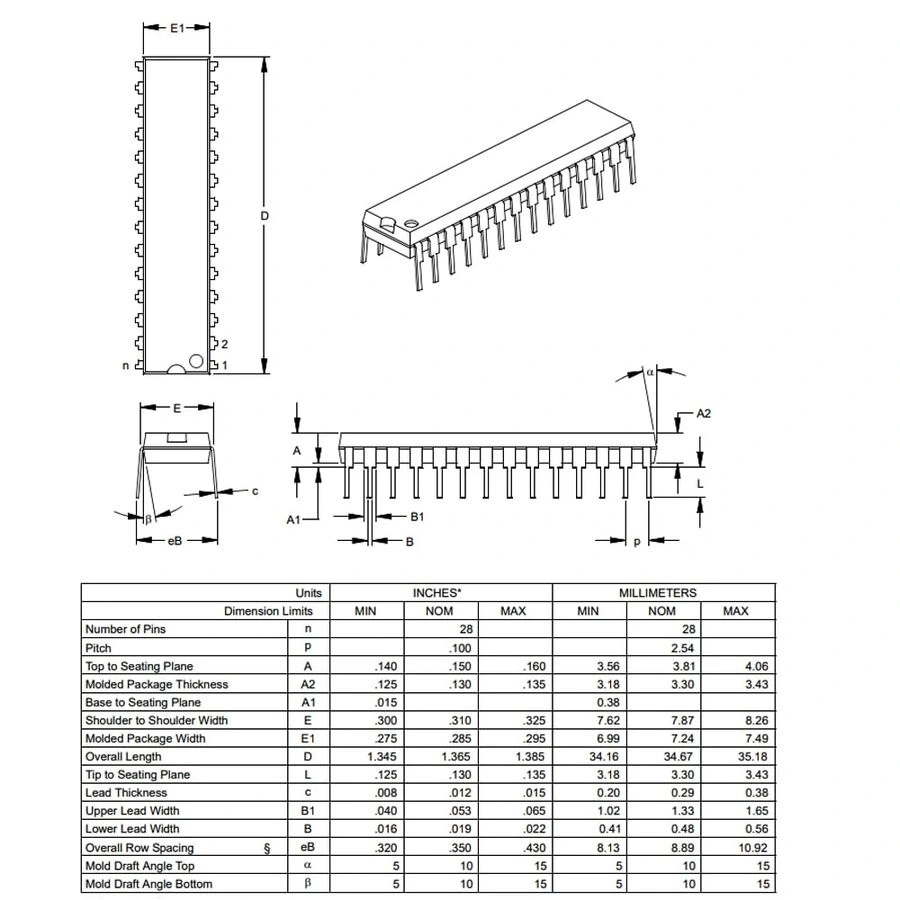

- Paket Boyutları: 34.5mm x 7.6mm x 3.3mm
Kullanım Alanları
PIC16F72-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Başlangıç Seviyesi Projeler
- Mikrodenetleyici eğitim uygulamaları
- LED ve buton arayüzleri
- Basit sayaç ve zamanlayıcı devreleri
- Dijital termometreler
- Temel motor kontrol sistemleri
Sensör Uygulamaları
- Sıcaklık ve nem izleme
- Işık sensörü kontrol devreleri
- Basit hareket dedektörleri
- Analog sensör arayüzleri
- Seviye algılama sistemleri
Kontrol Sistemleri
- Ev aletleri kontrol devreleri
- Aydınlatma otomasyonu
- Zamanlayıcı kontrollü cihazlar
- Basit robot projeleri
- Hobiler için kontrol sistemleri
Avantajlar ve Özellikler
PIC16F72-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- Ekonomik Çözüm: Düşük maliyetli mikrodenetleyici ile bütçe dostu projeler
- Kolay Kullanım: DIP-28 paketi ile breadboard uyumlu tasarım
- Yeterli I/O: 22 I/O pini ile temel uygulamalar için yeterli bağlantı
- Analog Yetenekler: 5 kanallı ADC ve çift komparatör ile sensör entegrasyonu
- Düşük Güç Tüketimi: Sleep modunda 1µA'dan az tüketim ile pil ömrünü uzatma
- Zamanlayıcı Çeşitliliği: Üç farklı zamanlayıcı ile esnek zamanlama imkanı
- PWM Çıkışı: Tek CCP modülü ile hız ve parlaklık kontrolü
- Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
- Geniş Besleme Aralığı: 4.0V-5.5V çalışma gerilimi ile uyumluluk
- Programlama Kolaylığı: ICSP ile devre üzerinde programlama imkanı
Programlama ve Geliştirme
PIC16F72-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: PIC16F72 kullanırken, sınırlı program belleği (2KB) ve RAM (128 bayt) nedeniyle kod optimizasyonu kritik önem taşır. Bu mikrodenetleyicide dahili EEPROM ve donanımsal seri haberleşme (USART, SPI, I2C) bulunmadığından, veri saklama için harici EEPROM ve haberleşme için yazılımsal çözümler gerektiğini unutmayın. 8-bit ADC, hassas ölçümler için sınırlı kalabilir; gerekirse harici ADC kullanın veya yazılımsal filtreler uygulayın.
Programlama için gerekli ortam ve araçlar:
- MPLAB X IDE (entegre geliştirme ortamı)
- MPLAB XC8 C derleyicisi
- PICkit 3/4 veya MPLAB ICD programlayıcı
- MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
- DIP28 ZIF soket (kolay çıkarıp takma için)
- Breadboard ve bağlantı kabloları
- Assembly dili için MPASM assembler
- ICSP (In-Circuit Serial Programming) bağlantısı
- 5V güç kaynağı
- Harici kristal (4-20MHz arası)

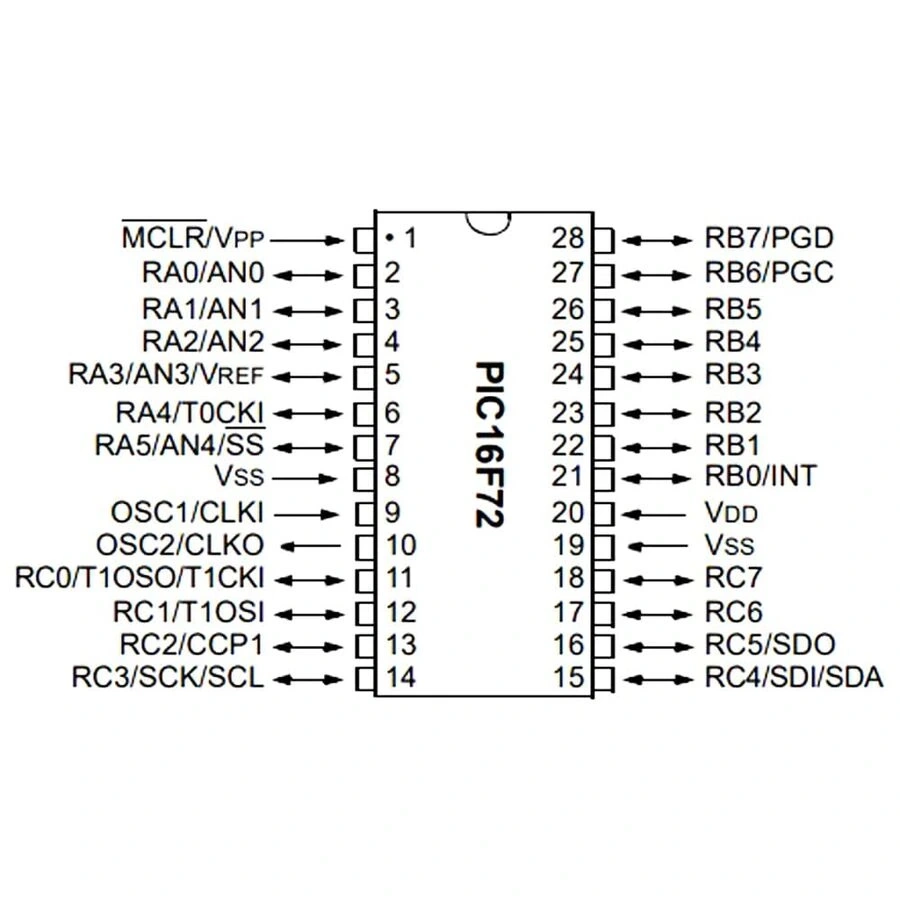

Önemli port fonksiyonları:
- PORTA (RA0-RA5): Dijital I/O, ADC, analog komparatör, VREF
- PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, programlama pinleri
- PORTC (RC0-RC7): Dijital I/O, Timer, CCP
- MCLR: Master Clear (Reset) pini
- VDD/VSS: Güç ve toprak bağlantıları
- OSC1/OSC2: Harici osilatör bağlantısı
- AN0-AN4: Analog giriş kanalları
- CCP1: Capture/Compare/PWM pini
Sorun Giderme ve İpuçları
PIC16F72-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Bellek Sınırlaması: Kod optimizasyonu yapın, gereksiz değişkenleri azaltın, makro kullanımını arttırın.
- Seri Haberleşme İhtiyacı: Yazılımsal UART implementasyonu için Timer kesmeleri kullanın.
- EEPROM Eksikliği: Harici 24LC serisi EEPROM ekleyerek kalıcı veri depolama sağlayın.
- Çoklu PWM İhtiyacı: Yazılımsal PWM implementasyonu için Timer1/2 kullanın.
- Uyku Modundan Uyandırma: RB pinlerinin interrupt-on-change özelliğinden faydalanın.
Verimli Kullanım İpuçları
- Daha verimli kod için assembly dili veya düşük seviyeli C optimizasyonları kullanın
- Sınırlı RAM için değişkenleri bit seviyesinde paketleyin
- Özellikle ADC okumaları için ortalama alma ve filtre teknikleri uygulayın
- Düşük güç uygulamalarında Sleep modunu etkin kullanın
- I/O pinlerinin çift fonksiyonlarını (analog/dijital) doğru yapılandırın
- Timer'lar arası paylaşım ile maksimum sayıda olay zamanlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz. Entegreler, diyotlar, transistörler ve daha fazlası.
Ürünleri İncele →
Projeleriniz için çeşitli mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.
Ürünleri İncele →
Projeleriniz için çeşitli Microchip PIC mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Programlayıcılar ve geliştirme kitlerinden pasif komponentlere kadar geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PIC16F72 ve PIC16F73 arasındaki farklar nelerdir?
PIC16F73, 4KB program belleği ve donanımsal seri iletişim (USART, SPI, I2C) modülleri içerirken, PIC16F72'de 2KB bellek bulunur ve donanımsal seri iletişim modülleri yoktur.
2KB program belleği ile neler yapılabilir?
LED kontrol, basit sensör okumaları, zamanlayıcı devreler, temel motor kontrolü ve basit kullanıcı arayüzleri oluşturulabilir. Karmaşık iletişim protokolleri için sınırlı kalabilir.
Bu mikrodenetleyici ile nasıl seri haberleşme yapılabilir?
Donanımsal USART bulunmadığından, yazılımsal (bit-banging) UART implementasyonu gereklidir. Timer kesmeleri kullanılarak sabit zamanlı veri biti üretilmesi sağlanır.
PIC16F72 ile I2C veya SPI haberleşme mümkün mü?
Donanımsal modüller içermez, ancak yazılımsal olarak implementasyon mümkündür. I/O pinleri manuel olarak kontrol edilerek protokol gereksinimleri karşılanabilir.
Tek PWM kanalı nasıl daha etkili kullanılabilir?
Zaman paylaşımlı PWM için farklı çıkışları sırayla güncelleyebilir, Timer2 ile yazılımsal PWM oluşturabilir veya harici PWM sürücüler ekleyebilirsiniz.
Başlangıç seviyesi için uygun bir mikrodenetleyici midir?
Evet, ekonomik fiyatı, kolay DIP paketi ve temel özellikleriyle başlangıç seviyesi için idealdir. Sınırlamalar, kaynak yönetimi ve optimizasyon konularını öğrenmek için faydalıdır.
8-bit ADC ne kadar hassasiyet sağlar?
0-5V aralığında 256 farklı seviye (yaklaşık 20mV çözünürlük) ayırt edilebilir. Ölçüm hassasiyetini artırmak için oversampling, ortalama alma gibi teknikler kullanılabilir.
Flash bellek ömrü ve limitasyonları nelerdir?
1,000 yazma/silme döngüsü garanti edilir. Geliştirme sırasında bu limit aşılabilir, bu nedenle simulatör kullanımı ve gereksiz programlamaları azaltmak önemlidir.
