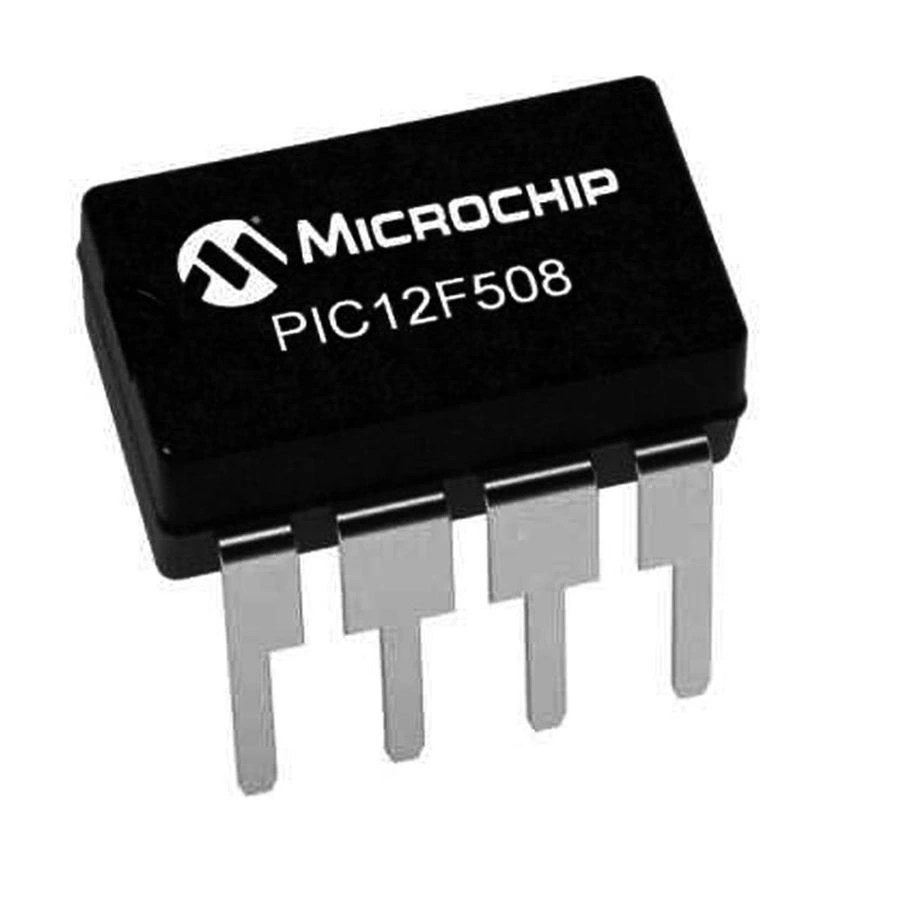

PIC12F508 I/P PDIP-8 8-Bit 4Mhz Mikrodenetleyici

PIC12F508-I/P PDIP-8 8-Bit 4MHz Mikrodenetleyici

PIC12F508-I/P, Microchip Technology'nin en temel ve ekonomik 8-bit mikrodenetleyicisidir. PDIP-8 paketinde sunulan bu entegre, 4 MHz çalışma frekansı ile minimal kontrol uygulamaları için tasarlanmıştır.

Sadece 512 word program belleği ve 25 bayt RAM içeren bu mikrodenetleyiciler, çok basit işlevlere sahip düşük maliyetli projeler için uygundur.

Kolay kullanılan through-hole paketi ile PIC12F508-I/P, temel elektronik komponentler ile uyumlu çalışarak maliyet odaklı basit projelerde tercih edilen bir mikroişlemcidir.

Teknik Özellikler

PIC12F508-I/P PDIP-8 8-Bit 4MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F508-I/P
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: OTP (One-Time Programmable)
• Program Belleği Boyutu: 512 x 12-bit kelime, 768 bayt
• RAM Belleği: 25 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6 (5 kullanılabilir I/O)
• ADC Kanalları: Yok
• PWM Kanalları: Yok
• Seri Haberleşme: Yok
• Zamanlayıcı Modülleri: 1 (8-bit)
• Komparatörler: Yok
• Kesme (Interrupt) Kaynakları: Yok
• Çalışma Gerilimi: 2.0V - 5.5V

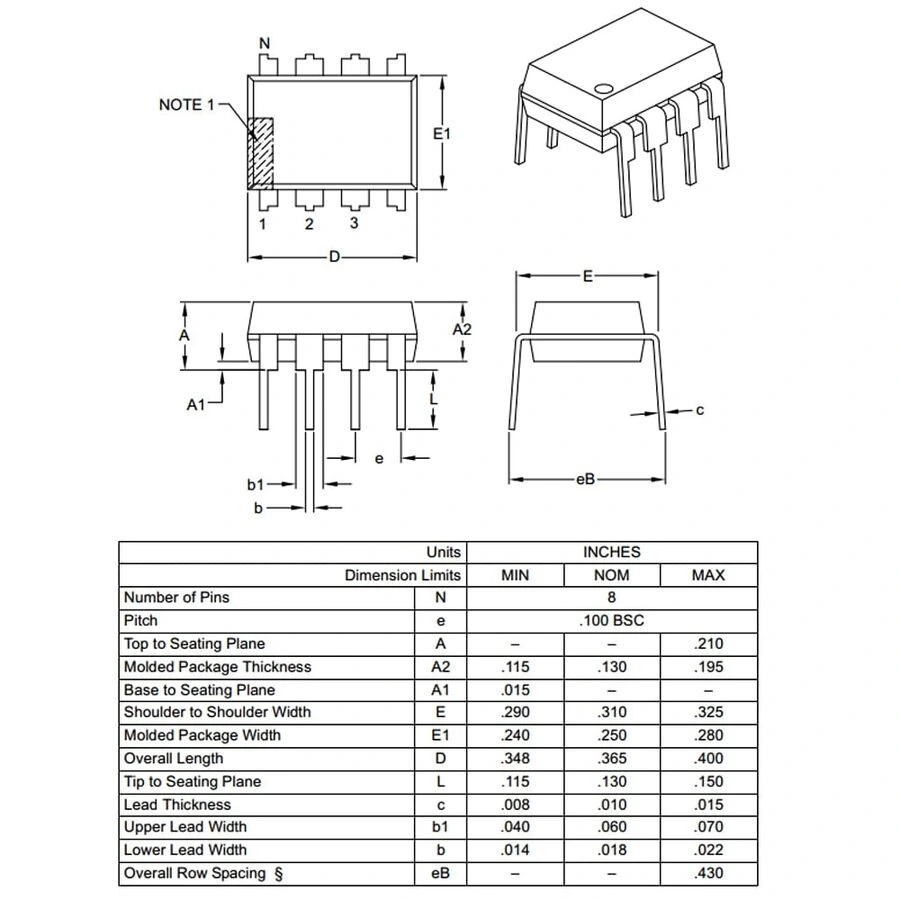

• Paket Tipi: PDIP-8
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Yok
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: Var
• Komut Seti: 33 temel komut
• Güç Tüketimi (Aktif): ~1.5mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC12F508-I/P PDIP-8 8-Bit 4MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Basit Dijital Kontrol

• LED yanıp sönme devreleri
• Basit zamanlayıcılar
• Dijital durum kontrolü
• Buton arayüzleri
• Basit oyuncaklar

Eğitim ve Öğretim

• Assembly programlama öğrenimi
• Temel mikrodenetleyici eğitimi
• Dijital elektronik laboratuvarları
• Öğrenci projeleri
• Elektronik çalışma kitleri

Ekonomik Çözümler

• Tek işlevli elektronik cihazlar
• Düşük maliyetli kontrol devreleri
• Tek kullanımlık elektronik ürünler
• Basit sayıcılar ve zamanlayıcılar
• Basit durum makineleri

Avantajlar ve Özellikler

PIC12F508-I/P PDIP-8 8-Bit 4MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Ultra Ekonomik: En düşük maliyetli PIC mikrodenetleyici
• Kolay Montaj: PDIP-8 paketi ile breadboard ve delikli PCB uyumluluğu
• Düşük Güç Tüketimi: Sleep modunda mikroamp seviyesinde akım çekişi
• Minimal Harici Bileşen: Dahili osilatör ile kristal gerektirmez
• Geniş Voltaj Aralığı: 2.0V - 5.5V arası çalışabilme
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
• Basit Komut Seti: 33 komut ile kolay öğrenme
• Kompakt Paket: 8-pin ile minimal alan gereksinimi
• Güvenilir Çalışma: Watchdog ve Power-up Timer
• Güvenli Kod: OTP bellek ile kod koruması

Programlama ve Geliştirme

PIC12F508-I/P PDIP-8 8-Bit 4MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPASM Assembler (assembly dili programlama için)
• MPLAB XC8 C derleyicisi (kısıtlı destek)
• PICkit 2/3/4 programlayıcı
• DIP-8 ZIF soket veya breadboard
• Güç kaynağı (2.0V - 5.5V arası)

PIC12F508-I/P, Microchip PIC mikrodenetleyici ailesinin en basit ve ekonomik üyesi olarak, minimal kontrol ihtiyaçları için uygundur.

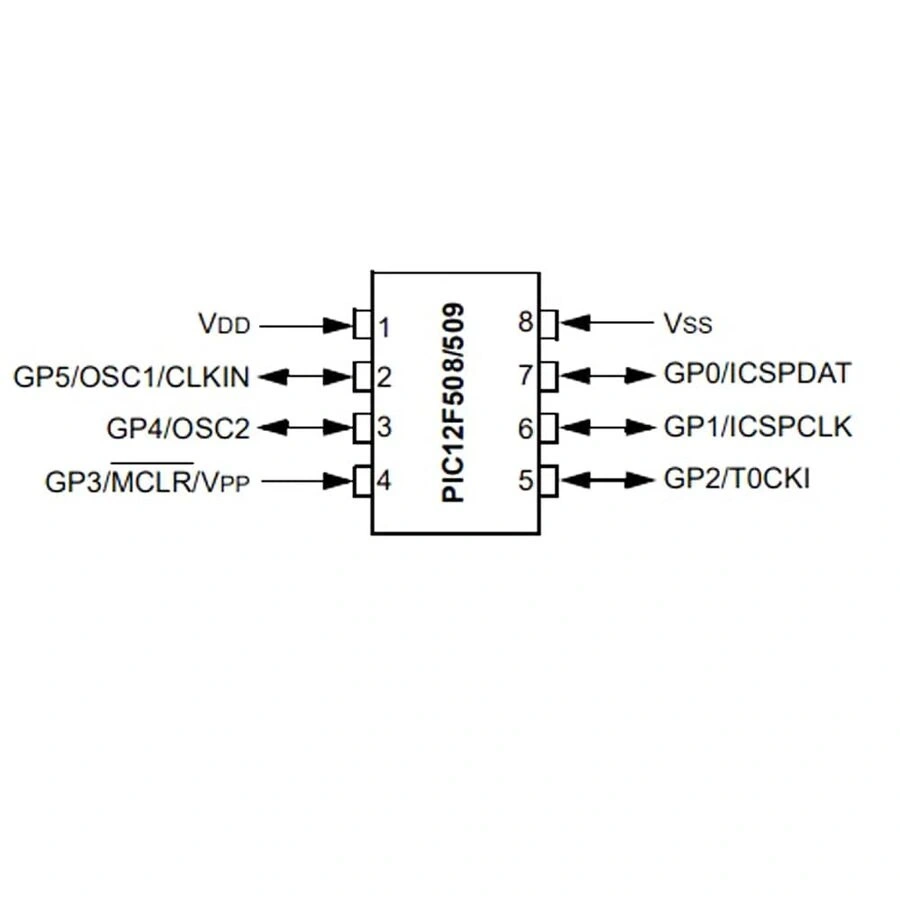

Önemli port fonksiyonları:

• GP0 (Pin 7): Dijital I/O
• GP1 (Pin 6): Dijital I/O
• GP2 (Pin 5): Dijital I/O, Timer0 input
• GP3 (Pin 4): Dijital giriş (sadece), MCLR (reset)
• GP4/GP5: Dijital I/O
• VDD (Pin 1): Pozitif besleme voltajı (2.0V - 5.5V)
• VSS (Pin 8): Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F508-I/P PDIP-8 8-Bit 4MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bellek Yetersizliği: Assembly ile optimize edilmiş kod yazın
• Programlama Sorunu: MCLR pinine 5V pull-up direnci bağlayın
• Tek Seferlik Programlama: Simülatörde iyice test ettikten sonra programlayın
• GP3 Sadece Giriş Olması: Devre tasarımını buna göre planlayın
• Analog Özellik Eksikliği: Harici analog bileşenler kullanın

Verimli Kullanım İpuçları

• Assembly dili ile doğrudan programlayarak bellek kullanımını optimize edin
• Polling yöntemi ile sürekli durum kontrolü yapın
• Timer0 ile basit zamanlama işlevleri oluşturun
• Basit ve tekrarlanan görevler için ideal kullanım sağlayın
• Dahili osilatör seçeneklerini projelerinize göre ayarlayın
• Sleep modu ile pil ömrünü uzatın

Paket İçeriği

• PIC12F508-I/P PDIP-8 8-Bit 4MHz Mikrodenetleyici
