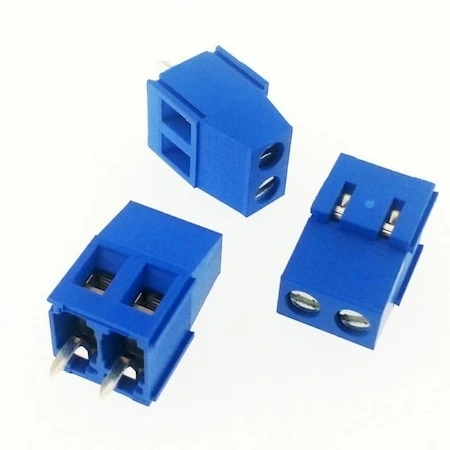

Pcb Tip 2 Pin Klemens Mavi-Yeşil

PCB Tip 2 Pin Klemens Mavi Yeşil

PCB Tip 2 Pin Klemens Mavi Yeşil, baskı devre kartlarına kolay montaj için tasarlanmış, yüksek kaliteli bir terminal bağlantı elemanıdır. Mavi-yeşil renk kodlaması sayesinde devrelerde kolay tanımlama sağlar ve standart 5.08mm pin aralığı ile çoğu PCB tasarımına uyumlu çalışır.

Vida terminalli bu klemens, 16A akım taşıma kapasitesi ve 300V gerilim dayanımı ile güç uygulamaları da dahil olmak üzere çeşitli elektronik projelerde güvenilir bağlantı sağlar. Klemens ürünleri arasında PCB montajı için özel olarak tasarlanmış bu model, söküp takılabilir yapısı ile devre bakımını kolaylaştırır.

Yüksek sıcaklık dayanımlı plastik gövde ve paslanmaz metal bağlantı elemanları ile uzun ömürlü kullanım sunan bu klemens, elektronik prototip geliştirme, seri üretim ve hobi projelerinde sıklıkla tercih edilmektedir. PCB klemens kategorisindeki bu ürün, 2 pinli yapısı ile tek kanallı bağlantılar için idealdir.

Teknik Özellikler

PCB Tip 2 Pin Klemens Mavi Yeşil'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: PCB Terminal Blok
• Pin Sayısı: 2 Pin
• Renk: Mavi-Yeşil
• Pin Aralığı: 5.08mm
• Maksimum Akım: 16A
• Maksimum Gerilim: 300V
• Tel Bağlantı Tipi: Vida Terminal
• Kabul Edilen Tel Kalınlığı: 14-22 AWG (2.5mm² - 0.5mm²)
• Vida Tipi: Yıldız Başlı (Phillips) M3
• Gövde Malzemesi: Yüksek Sıcaklık Dayanımlı Plastik (PA66)
• Terminal Malzemesi: Pirinç, Nikel Kaplama
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Montaj Tipi: PCB Through Hole
• Toplam Boy: Yaklaşık 13mm
• Toplam En: Yaklaşık 10mm
• Toplam Yükseklik: Yaklaşık 10mm
• Pin Çapı: 1.5mm
• Ağırlık: Yaklaşık 3g
• Standart: UL94-V0 Sınıfı yanmazlık
• Paket İçeriği: 1 Adet

Kullanım Alanları

PCB Tip 2 Pin Klemens Mavi Yeşil'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Proje ve Prototipler

• Arduino ve mikrodenetleyici projeleri
• Güç kaynağı devreleri
• LED kontrol devreleri
• Sensör bağlantı modülleri
• Elektronik prototip geliştirme kartları

Endüstriyel Uygulamalar

• Kontrol panelleri
• PLC sistemleri
• Motor sürücü devreleri
• Sinyal işleme modülleri
• İzolasyon ve dağıtım sistemleri

Hobi ve Eğitim

• Elektronik eğitim setleri
• DIY elektronik projeleri
• Robotik uygulamalar
• Akıllı ev sistemleri
• Amatör radyo devreleri

Avantajlar ve Özellikler

PCB Tip 2 Pin Klemens Mavi Yeşil'in sağladığı avantajlar ve öne çıkan özellikleri.

• Kolay Montaj: PCB'ye doğrudan lehimlenebilir tasarım
• Renk Kodlama: Mavi-yeşil renk ile kolay tanımlama
• Yüksek Akım Kapasitesi: 16A'e kadar güvenli iletim
• Çıkarılabilir Yapı: Söküp takılabilir terminal bloğu
• Güvenli Bağlantı: Vida terminalli sağlam bağlantı
• Standart Pin Aralığı: 5.08mm aralık ile geniş uyumluluk
• Dayanıklı Malzeme: Yüksek sıcaklık dayanımlı plastik gövde
• Geniş Tel Uyumluluğu: 0.5mm² - 2.5mm² arası kablo desteği
• Yanmazlık Özelliği: UL94-V0 sınıfı güvenlik standardı
• Korozyon Direnci: Nikel kaplı terminaller

Montaj ve Kullanım

PCB Tip 2 Pin Klemens Mavi Yeşil'in montajı ve kullanımı hakkında bilgiler.

PCB Montaj Adımları:

• Klemens pin aralığına (5.08mm) uygun PCB deliklerini belirleyin
• Klemensi PCB üzerindeki deliklere yerleştirin
• PCB'nin arka tarafından pinleri lehimleyin
• Lehim kalitesini kontrol edin, soğuk lehim olmamalı
• Gerekirse lehim artıklarını temizleyin

Kablo Bağlantısı:

• Terminal vidalarını gevşetin
• Kablo uçlarını 5-7mm soyun
• Bükümlü kabloları hafifçe bükün
• Kabloları terminal açıklıklarına yerleştirin
• Vidaları sıkın, ancak aşırı güç uygulamayın
• Kablo çekme testi yaparak bağlantı sağlamlığını kontrol edin

Doğru Kullanım İçin:

• Maksimum akım değerini (16A) aşmayın
• Gerilim limitine (300V) dikkat edin
• Önerilen kablo kalınlıklarını kullanın (14-22 AWG)
• Düzenli olarak vida sıkılığını kontrol edin
• Yüksek titreşimli ortamlarda vida sabitleyici (threadlocker) kullanmayı düşünün

Sorun Giderme ve İpuçları

PCB Tip 2 Pin Klemens Mavi Yeşil kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Vidaları düzenli olarak kontrol edin ve gerekirse sıkın
• Kablonun Çıkması: Kablo ucunu hafifçe kıvırarak terminal içinde daha iyi tutunma sağlayın
• Kötü Elektrik İletimi: Terminal yüzeyindeki oksitlenmeyi temizleyin
• Lehim Problemleri: Yeterli ısı ve kaliteli lehim teli kullanın
• PCB'ye Uyumsuzluk: Pin aralığını ölçüp PCB tasarımıyla uyumluluğunu doğrulayın

Performans İyileştirme

• Vida terminallere ince tabaka dielektrik gres uygulayarak oksitlenmeyi önleyin
• Yüksek akım gerektiren uygulamalarda daha kalın kablo kullanın
• Dış ortam uygulamalarında terminal üzerine silikon kaplama yapın
• Titreşimli ortamlarda naylon sıkıştırma pulları ekleyin
• İki klemensi yan yana kullanarak 4 pinli konfigürasyon oluşturabilirsiniz

Uzun Ömür İçin Tavsiyeler

• Vidaları aşırı sıkmaktan kaçının, plastik gövde zarar görebilir
• Maksimum akım değerinin %80'i civarında çalışın
• Kabloları düzgün bir şekilde soyun, dağınık teller probleme yol açabilir
• Nemli ortamlarda koruyucu kaplama kullanın
• Yüksek sıcaklık döngülerine maruz kalan uygulamalarda periyodik kontrol yapın

Paket İçeriği

• PCB Tip 2 Pin Klemens Mavi Yeşil
