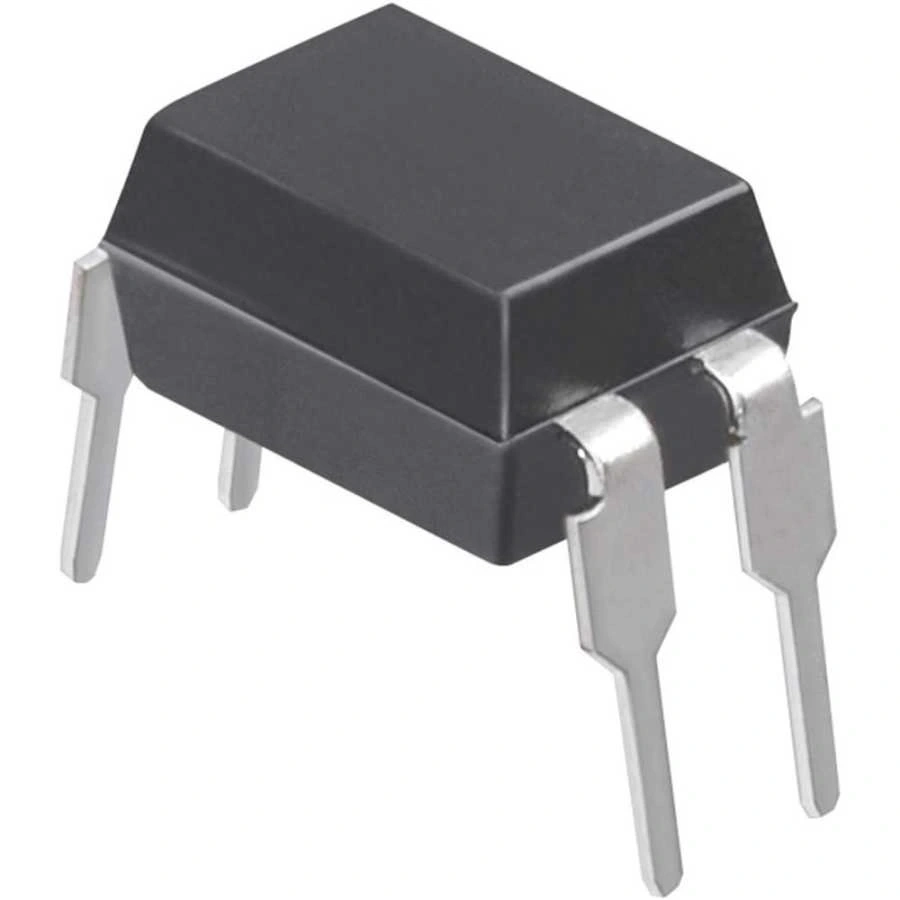

PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi
PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi, elektriksel izolasyon sağlayan temel ve yaygın kullanılan bir optokuplördür. İçerisinde bir kızılötesi LED ve bir fototransistör içeren bu entegre, farklı potansiyellerdeki devreleri güvenle birbirine bağlayarak sinyal iletimini sağlar.
DIP-4 paket formatındaki bu entegreler kategorisindeki ürün, endüstriyel kontrol sistemleri, güç kaynakları ve dijital haberleşme uygulamaları için uygun maliyetli bir izolasyon çözümüdür. 5000V izolasyon gücü ile hassas elektronik devreleri yüksek gerilimlerden korur.
Optokuplör entegreleri arasında en yaygın kullanılan modellerden biri olan PC817, kompakt boyutu, breadboard uyumlu yapısı ve yüksek akım transfer oranı (CTR) ile elektronik projelerde sıklıkla tercih edilmektedir. Arduino ve diğer mikrodenetleyici tabanlı sistemlerde sinyal izolasyonu için ideal bir seçimdir.
Teknik Özellikler
PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-4 (Dual In-line Package)
- İzolasyon Gerilimi: 5000 Vrms (min.)
- Akım Transfer Oranı (CTR): %50-600 (IF=5mA, VCE=5V)
- Giriş İleri Gerilimi (VF): 1.2V (tipik), 1.4V (maks.)
- Giriş İleri Akımı (IF): 50mA (maks.)
- Ters Gerilim (VR): 6V
- Kollektör-Emitör Gerilimi (VCEO): 35V
- Emitör-Kollektör Gerilimi (VECO): 6V
- Kollektör Akımı (IC): 50mA (maks.)
- Kollektör-Emitör Doyma Gerilimi (VCE(sat)): 0.1V (tipik, IF=20mA, IC=2mA)
- Kesim Frekansı (fc): 80kHz (tipik)
- Yükselme Zamanı (tr): 4μs (tipik)
- Düşme Zamanı (tf): 3μs (tipik)
- Giriş-Çıkış Kapasitesi (Cio): 0.6pF (tipik)
- İzolasyon Direnci (RISO): 10^11 Ω (min.)
- Çalışma Sıcaklığı: -30°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Paket Boyutları: 4.6mm x 3.7mm x 4.6mm
- Pin Konfigürasyonu:
- Pin 1: Anot
- Pin 2: Katot
- Pin 3: Emitör
- Pin 4: Kollektör
- RoHS Uyumluluk: Evet
- Üretici: Sharp/Bright
Kullanım Alanları
PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC ve endüstriyel otomasyon sistemleri
- Sensör arayüzleri
- Röle kontrol devreleri
- Motor sürücü izolasyonu
- Endüstriyel haberleşme izolasyonu
Güç Elektroniği
- Anahtarlamalı güç kaynakları (SMPS)
- DC-DC dönüştürücüler
- İnvertör kontrol devreleri
- Batarya şarj sistemleri
- Güç izolasyon devreleri
Mikrodenetleyici Projeleri
- Arduino ile yüksek gerilim kontrol sistemleri
- Dijital sinyal izolasyonu
- Seviye dönüştürücü arayüzler
- I/O portları koruma devreleri
- Gürültü bağışıklığı gerektiren uygulamalar
Avantajlar ve Özellikler
PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi'nin sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 5000 Vrms galvanik izolasyon
- Kompakt Boyut: DIP-4 paket ile az yer kaplama
- Geniş CTR Aralığı: %50-600 akım transfer oranı
- Breadboard Uyumlu: Kolay prototipleme
- Düşük Giriş Akımı: Enerji verimli tasarım
- Yüksek Güvenilirlik: Uzun ömürlü solid-state yapı
- Kolay Bulunabilirlik: Endüstri standardı yaygın model
- Düşük Giriş-Çıkış Kapasitesi: İyi gürültü bağışıklığı
- Uygun Maliyet: Ekonomik izolasyon çözümü
- Geniş Çalışma Sıcaklığı: -30°C ile +100°C arası
Devre Tasarımı ve Uygulama
PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi ile devre tasarımı ve uygulama bilgileri.
İpucu: LED akımını korumak için her zaman uygun seri direnç kullanın.
Temel Uygulama Devresi:
- Giriş (LED) Kısmı:
- 5V giriş için 330Ω-470Ω seri direnç
- 3.3V giriş için 220Ω seri direnç
- Optimum çalışma akımı: 5-20mA
- LED koruması için akım sınırlama direnci şarttır
- Çıkış (Transistör) Kısmı:
- Dijital uygulamalar için 4.7kΩ-10kΩ pull-up direnci
- Anahtarlama uygulamaları için 1kΩ-2.2kΩ
- Maksimum kollektör akımı: 50mA
Mikrodenetleyici Arayüzü:
- Mikrodenetleyici çıkışından LED'e 330Ω seri direnç bağlayın
- Transistör kollektörüne mikrodenetleyici girişi bağlantısı
- Kollektöre 10kΩ pull-up direnci ekleyin
- Gürültülü ortamlarda 100nF bypass kapasitörü ekleyin
- Yüksek hızlı uygulamalarda pull-up direncini 4.7kΩ'a düşürün
Sorun Giderme ve İpuçları
PC817 DIP-4 Transistör Çıkışlı Optokuplör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Sinyali Yok: LED akımını ve polaritesini kontrol edin
- Zayıf Sinyal: Pull-up direncini azaltın, LED akımını artırın
- Yavaş Tepki: Pull-up direncini küçültün, kapasitif yükleri azaltın
- Aşırı Isınma: LED ve kollektör akımlarını sınırlayın
- EMI Sorunları: Kablolama uzunluğunu kısaltın, bypass kapasitörleri ekleyin
Uygulama İpuçları
- Yüksek gürültülü ortamlarda LED akımını biraz artırın (15-20mA)
- AC sinyalleri izole etmek için giriş tarafına köprü diyot ekleyin
- Röle sürme uygulamalarında paralel koruma diyodu kullanın
- Hassas uygulamalarda CTR toleransını dikkate alın
- PCB tasarımında giriş ve çıkış hatlarını fiziksel olarak ayırın
- Yüksek frekanslı dijital sinyaller için kısa PCB yolları kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PC817 ne için kullanılır?
Elektriksel izolasyon gerektiren devrelerde, farklı gerilim seviyelerini birbirinden ayırmak ve dijital sinyalleri güvenle iletmek için kullanılır.
PC817 ile 4N25/4N35 arasındaki fark nedir?
PC817 4 pinlidir ve baz erişimi sunmaz. 4N25/4N35 ise 6 pinlidir ve baz pinine erişim sağlar. PC817 genellikle daha yüksek CTR sunar.
Arduino ile nasıl kullanılır?
Arduino çıkışından 330Ω dirençle LED'e bağlantı yapılır. Transistör kollektörü 10kΩ pull-up direnci ile Arduino girişine bağlanır.
PC817 maksimum ne kadar akım iletebilir?
Kollektör-emitör arası maksimum 50mA akım taşıyabilir. Yüksek akım gerektiren uygulamalarda harici transistör veya röle ile kullanılmalıdır.
PC817 kaç volt izolasyon sağlar?
Minimum 5000 Vrms izolasyon dayanımı sunar. Bu değer çoğu endüstriyel uygulama için yeterlidir.
CTR (Current Transfer Ratio) değeri ne anlama gelir?
Kollektör akımının giriş akımına oranını gösterir. PC817'de %50-600 arasındadır. Yüksek CTR daha verimli çalışma sağlar.
Optokuplör seçerken nelere dikkat edilmelidir?
İzolasyon gerilimi, CTR değeri, anahtarlama hızı, maksimum akım kapasitesi ve paket tipine dikkat edilmelidir.
PC817 analog sinyal iletimi için uygun mu?
Temel olarak dijital sinyal iletimi için tasarlanmıştır. Sınırlı doğrusallıkla analog kullanılabilir, ancak özel doğrusal optokuplörler daha uygundur.
