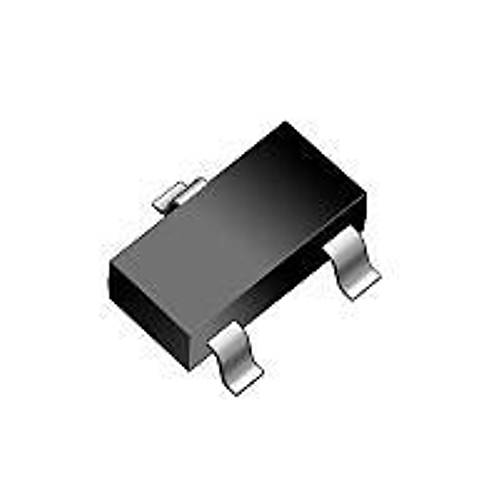

PBSS4350T 2A 50V Npn Transistör Sot23

PBSS4350T 2A 50V NPN Transistör SOT23

PBSS4350T, kompakt SOT23 paketinde sunulan bir NPN güç transistörüdür. 2A sürekli kollektör akımı ve 50V maksimum kollektör-emiter voltajı ile güç kontrolü ve anahtarlama uygulamalarında yüksek performans sağlar.

Düşük doyma voltajı sayesinde PBSS4350T, minimum güç kaybı ile verimli çalışır. Elektronik komponentler kategorisindeki bu transistör, dar PCB alanlarında bile güvenilir güç kontrolü sunar.

SOT23 paketi endüstri standardı olup otomatik montaj işlemleri için uygundur. MOSFET teknolojisine alternatif arayan tasarımcılar için PBSS4350T, düşük güç kaybı ve kolay sürüş özellikleriyle ideal bir seçenektir.

Teknik Özellikler

PBSS4350T 2A 50V NPN Transistör SOT23 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: SOT23 / TO-236
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 50V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 50V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 2.0A
• Puls Kollektör Akımı (I_CM): 4,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 130mV (typ) @ I_C = 1A, I_B = 100mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 1.1V (typ) @ I_C = 1A, I_B = 100mA
• DC Akım Kazancı (h_FE): 200-450 @ I_C = 500mA, V_CE = 2V
• Kollektör-Baz Kapasitansı (C_cb): 80pF (typ)
• Yükselme Zamanı (t_r): 300ns (typ)
• Depolama Zamanı (t_s): 800ns (typ)
• Düşme Zamanı (t_f): 550ns (typ)
• Maksimum Güç Dağılımı (P_tot): 500mW @ 25°C
• Termal Direnç (R_thj-a): 250 K/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile +150°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PBSS4350T 2A 50V NPN Transistör SOT23'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kontrolü

• Küçük motor sürücüleri
• Mini solenoid kontrol
• Röle sürücüler
• Selenoid valf kontrol
• Kompakt fan kontrol devreleri

Sinyal Güçlendirme

• Yüksek akım buffer devreleri
• Darlington bağlantı devreleri
• Çıkış akımı yükseltici
• Amplifikatör çıkış katları
• Sensör sinyali güçlendirme

Aydınlatma Uygulamaları

• LED sürücüler
• LED şerit kontrol
• Dijital aydınlatma kontrolü
• Dimmer devreleri
• Gösterge paneli aydınlatması

Avantajlar ve Özellikler

PBSS4350T 2A 50V NPN Transistör SOT23'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Kompakt SOT23 Paketi: Minimum PCB alanı kullanımı
• Yüksek Akım Kapasitesi: 2A sürekli kollektör akımı
• Düşük Doyma Voltajı: Minimum güç kaybı
• Yüksek Voltaj Dayanımı: 50V maksimum V_CEO
• İyi DC Akım Kazancı: Düşük baz akımıyla yüksek kollektör akımı
• Güvenilir Operasyon: Geniş çalışma sıcaklığı aralığı
• Endüstri Standardı Pinout: Kolay devre entegrasyonu
• Otomatik Montaj Uyumluluğu: SMD pick-and-place uygunluğu
• RoHS Uyumluluğu: Çevre dostu ürün
• Uygun Maliyetli: Ekonomik güç kontrolü çözümü

Devre Tasarımı ve Kullanım

PBSS4350T 2A 50V NPN Transistör SOT23'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 3): Yük bağlantısı
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 2): Toprak veya referans seviyesi

Pin Yapılandırması:

• SOT23 paketinde pin dizilimi: 1-Baz, 2-Emiter, 3-Kollektör
• Düz yüzeyden bakıldığında, pinler saat yönünün tersine 1, 2, 3 şeklindedir
• Çoğu SOT23 NPN transistör ile aynı pin dizilimine sahiptir
• Doğrulama için multimetre ile diyot testi yapılabilir
• Pinleri belirlerken transistör işaretlemesine dikkat edin

Baz Sürücü Devresi:

• Baza 470Ω-1kΩ seri direnç bağlayın
• Baz-emiter arası 10kΩ pull-down direnci kullanın
• Kollektör akımının yaklaşık 1/10'u kadar baz akımı sağlayın
• Hesaplama: I_B = I_C / h_FE * 2 (emniyet faktörü)
• Mikrodenetleyici ile sürerken 3.3V/5V lojik seviyelerle uyumludur

PCB Tasarım İpuçları:

• Standart SOT23 footprint kullanın
• Kollektör ve emiter hatları için geniş PCB izleri tercih edin
• Yüksek akım yolları için kalın PCB izi veya çoklu via kullanın
• Termal performans için geniş bakır alanlar bırakın
• 1A üzeri uygulamalarda ısı dağıtımına dikkat edin

Sorun Giderme ve İpuçları

PBSS4350T 2A 50V NPN Transistör SOT23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Maksimum akım kapasitesini aşma veya yetersiz PCB soğutması
• Transistör Açılmıyor: Yetersiz baz akımı veya bağlantı hatası
• Tutarsız Anahtarlama: Eksik pull-down direnci veya gürültü girişimi
• Baz-Emiter Kısa Devresi: Statik elektrik hasarı
• SOT23 Paketi Hasarı: Aşırı lehimleme ısısı veya mekanik stres

SMD Lehimleme İpuçları

• İnce uçlu havya veya sıcak hava istasyonu kullanın
• Lehimleme öncesi flux uygulayın
• Maksimum lehimleme sıcaklığı: 260°C
• Lehimleme süresi: 3-5 saniye
• Soğumaya izin verin ve temizleyin

Performans İyileştirme İpuçları

• Sürekli kullanımda akım kapasitesini 1.5A civarında sınırlayın
• İndüktif yüklerde kollektöre koruyucu diyot ekleyin
• Yüksek kazanç için Darlington bağlantısı kullanın
• Baz akımını, transistörü doyuma ulaştıracak kadar sağlayın
• Isı dağıtımı için PCB'de bakır alanları maksimize edin

Paket İçeriği

• PBSS4350T 2A 50V NPN Transistör SOT23
