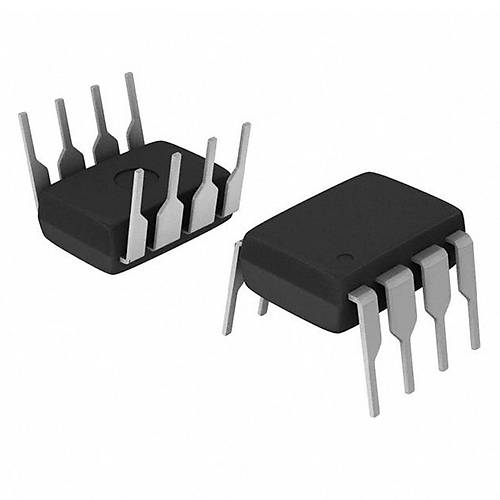

OP07CP OpAmp Entegresi Dip-8

OP07CP OpAmp Entegresi DIP-8

OP07CP, düşük ofset ve düşük gürültülü operasyonel yükselteç entegresidir. DIP-8 paketinde sunulan bu hassas opamp, endüstriyel ölçüm, sensör ve enstrümantasyon uygulamaları için idealdir.

Tek kanallı (single) yapıya sahip olan OP07CP, yüksek doğruluk ve kararlılık gerektiren uygulamalar için tasarlanmıştır. Ultra düşük giriş ofset voltajı sayesinde, elektronik komponentler arasında hassas sinyal işleme için öne çıkmaktadır.

Geniş besleme gerilimi aralığı ve mükemmel sıcaklık kararlılığı özellikleriyle entegreler içinde hassas ölçüm uygulamaları için tercih edilir. OpAmp olarak özellikle düşük ofset gerektiren uygulamalarda üstün performans sergiler.

Teknik Özellikler

OP07CP OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Hassas Operasyonel Yükselteç (OpAmp)
• Üretici: Analog Devices / Texas Instruments

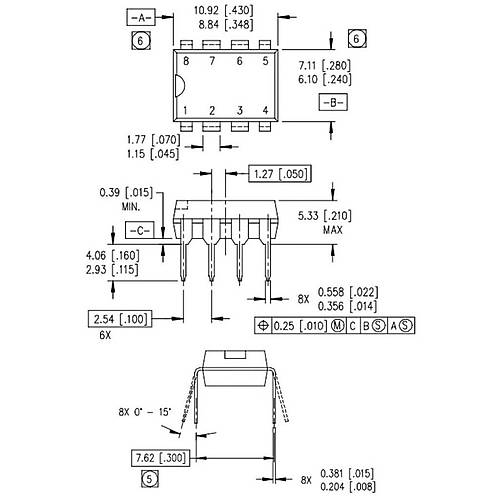

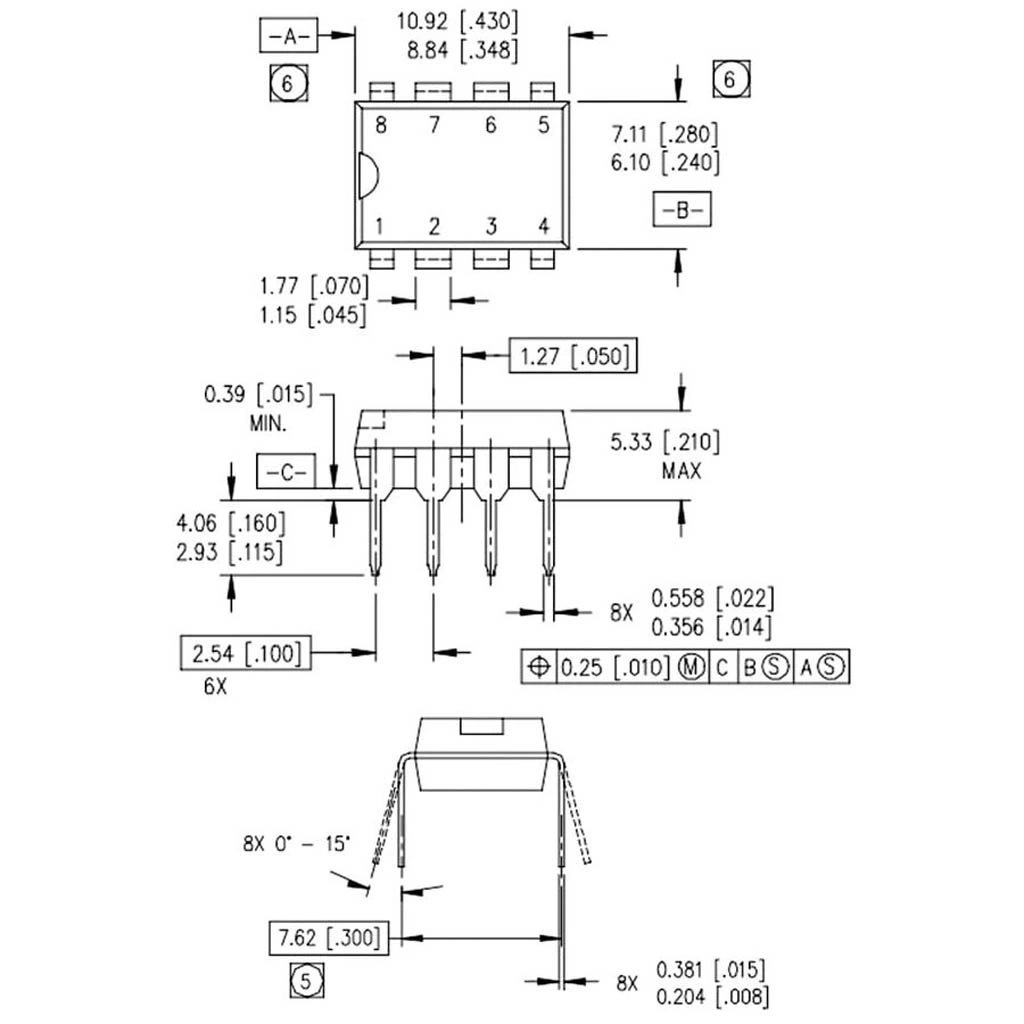

• Paket Tipi: DIP-8 (Dual In-line Package)
• Kanal Sayısı: 1 (Tek Kanal)
• Besleme Voltajı Aralığı: ±3V - ±18V (tipik ±15V)
• Maksimum Besleme Voltajı: ±22V
• Giriş Ofset Voltajı: 75μV (maksimum 150μV)
• Giriş Ofset Sürüklenmesi: 1.3μV/°C (tipik)
• Giriş Bias Akımı: 1,8nA (tipik)
• Giriş Ofset Akımı: 1.2nA (tipik)
• Açık Döngü Kazancı: 200V/mV (minimum)
• Ortak Mod Reddetme Oranı (CMRR): 110dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 5μV/V (tipik)
• Gürültü Voltajı: 0.35μV p-p (0.1Hz ila 10Hz)
• Kazanç-Bant Genişliği Çarpımı: 0.6MHz (tipik)
• Slew Rate: 0.3V/μs (tipik)
• Çıkış Voltaj Salınımı: ±12V (±15V besleme)
• Çıkış Kısa Devre Akımı: ±25mA (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Gerilim Aralığı: ±13V (±15V besleme)
• Ofset Ayar Girişleri: Var (Pin 1 ve 8)
• Güç Tüketimi: 150mW (tipik)
• Pin Sayısı: 8
• Montaj Tipi: Through-Hole (Delikli Montaj)
• Dahili Ofset Düzeltme: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

OP07CP OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Hassas Ölçüm Sistemleri

• Hassas sensör arayüzleri
• Veri toplama sistemleri
• Strain gauge uygulamaları
• Termoçift amplifikatörleri
• Köprü devreleri

Enstrümantasyon Uygulamaları

• Enstrümantasyon yükselteçleri
• Medikal elektronik cihazlar
• Analitik ölçüm aletleri
• Hassas güç kaynakları
• Laboratuvar ekipmanları

Sinyal İşleme

• Hassas entegratör devreleri
• Aktif filtreler
• Logaritmik amplifikatörler
• Hassas gerilim referansları
• Akım-gerilim dönüştürücüleri

Avantajlar ve Özellikler

OP07CP OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Ultra Düşük Ofset Voltajı: Yüksek hassasiyet gerektiren uygulamalar için idealdir
• Düşük Ofset Kayması: Sıcaklık değişimlerinde kararlı çalışma
• Düşük Gürültü: Temiz sinyal işleme için 0.35μV p-p gürültü seviyesi
• Yüksek CMRR: 110dB ortak mod reddetme oranı ile gürültü bastırma
• Geniş Besleme Aralığı: ±3V ile ±18V arası çalışma esnekliği
• Düşük Güç Tüketimi: Batarya ile çalışan sistemler için uygun
• Dahili Ofset Kompanzasyonu: Dış elemanlar gerektirmeden kararlı çalışma
• Harici Ofset Ayarı: İstenirse daha da hassas ayar imkanı
• Yüksek Açık Döngü Kazancı: 200V/mV minimum
• Güvenilir Performans: Endüstriyel standartlara uygunluk

Devre Tasarımı ve Kullanım

OP07CP OpAmp Entegresi DIP-8'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: Null Offset 1
• Pin 2: Inverting Input (-)
• Pin 3: Non-Inverting Input (+)
• Pin 4: V- (Negatif Besleme)
• Pin 5: NC (Bağlantı Yok)
• Pin 6: Output (Çıkış)
• Pin 7: V+ (Pozitif Besleme)
• Pin 8: Null Offset 2

Temel Devrelerin Bağlantı Şeması:

Tersleyen (Inverting) Hassas Yükselteç

• Giriş direnci (Ri) Pin 2'ye bağlanır
• Geri besleme direnci (Rf) Pin 2 ve Pin 6 arasına bağlanır
• Kazanç = -Rf/Ri formülü ile hesaplanır
• Pin 3 toprak veya referans voltajına bağlanır
• Düşük sıcaklık katsayılı (örn. metal film) dirençler seçilmelidir
• Rf ve Ri aynı tipte ve aynı sıcaklık katsayısına sahip olmalıdır

Terslemeyen (Non-Inverting) Hassas Yükselteç

• Giriş sinyali Pin 3'e bağlanır
• Ri toprak ile Pin 2 arasına bağlanır
• Rf Pin 2 ve Pin 6 arasına bağlanır
• Kazanç = 1 + (Rf/Ri) formülü ile hesaplanır
• Düşük sürüklenmeli sonuçlar için düşük değerli dirençler tercih edilir

Hassas Enstrümantasyon Yükselteci

• Üç adet OP07CP kullanılır
• İlk iki opamp fark yükselteci, üçüncüsü çıkış yükselteci olarak yapılandırılır
• Yüksek CMRR ve düşük ofset için ideal
• Kazanç tek bir direnç ile ayarlanabilir

Ofset Ayarı:

• 10kΩ ile 100kΩ arası bir potansiyometre Pin 1 ve Pin 8 arasına bağlanır
• Potansiyometrenin ortası negatif veya pozitif beslemeye bağlanır
• Giriş topraklanıp çıkış 0V olacak şekilde potansiyometre ayarlanır
• Ultra hassas uygulamalar için düşük sıcaklık katsayılı potansiyometre kullanılır

Besleme ve Bypasss:

• V+ (Pin 7) pozitif beslemeye bağlanır
• V- (Pin 4) negatif beslemeye bağlanır
• Her besleme pini ile toprak arasına 0.1μF seramik ve 10μF tantalum bypass kapasitörü eklenir
• Besleme hatlarında düşük gürültülü regülatörler kullanılır
• Analog ve dijital topraklamalar ayrılır

Sorun Giderme ve İpuçları

OP07CP OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Beklenenden Yüksek Ofset: Giriş ve besleme pinlerindeki termal EMF etkilerini kontrol edin
• Sıcaklık Sürüklenmesi: Tüm komponentleri termal olarak izole edin ve aynı sıcaklıkta tutun
• Gürültülü Çıkış: Güç kaynağı filtrelemesini artırın ve kaliteli topraklama yapın
• 1/f (Flicker) Gürültüsü: AC kuplajlı uygulamalarda 0.1Hz altındaki frekansları filtrelemek için uygun kapasitörler kullanın
• Kazanç Yetersizliği: Kazanç-bant genişliği sınırlamasını göz önünde bulundurun, gerekirse kaskad yükselteçler kullanın

Hassas Ölçüm İpuçları

• Devre izolasyonu için düşük akım kaçağı olan PCB materyalleri kullanın
• PCB düzeninde giriş pinleri çevresindeki topraklama düzenine dikkat edin
• Kritik uygulamalarda PCB'yi koruyucu bir kaplama ile kaplayın
• İki gerilim ölçümü arasında toprak döngülerini önleyin
• Elektrostatik koruma için giriş devrelerini ekranlayın

Sensör Uygulamaları İçin Öneriler

• Düşük seviyeli sensör sinyalleri için sensöre yakın yerleşim tercih edin
• Termal EMF etkisini azaltmak için bakır-bakır bağlantılar kullanın
• Termoçift uygulamalarında soğuk uç kompanzasyonuna dikkat edin
• Strain gauge devrelerinde tüm dirençler için aynı sıcaklık katsayısını sağlayın
• Yüksek empedanslı kaynaklarla çalışırken giriş koruma devreleri ekleyin

Paket İçeriği

• OP07CP OpAmp Entegresi DIP-8
