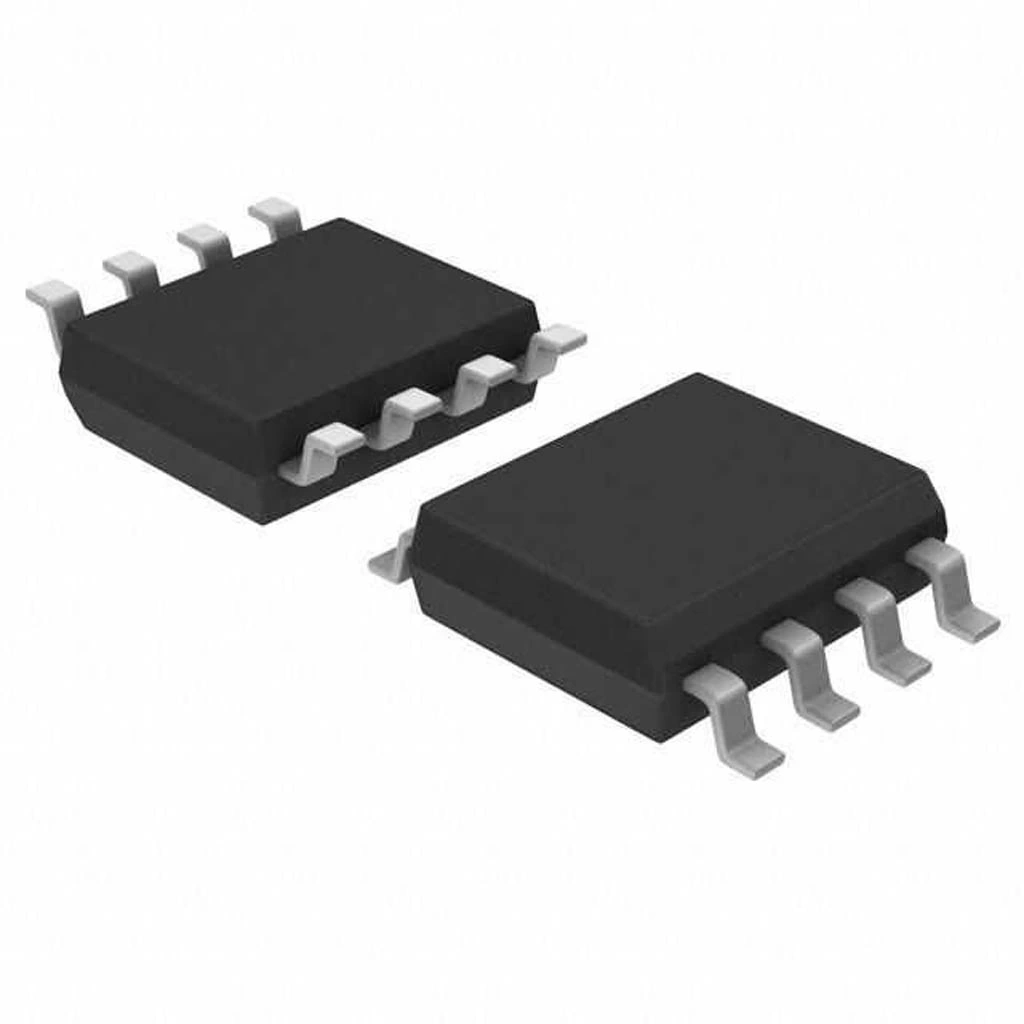

OP07 OpAmp Entegresi Soic-8

OP07 OpAmp Entegresi SOIC-8

OP07, endüstriyel ve hassas ölçüm uygulamaları için tasarlanmış düşük gürültülü, yüksek hassasiyetli bir operasyonel amplifikatördür. SOIC-8 paketinde sunulan bu entegre, ultra düşük offset gerilimi gerektiren uygulamalar için idealdir.

Analog Devices tarafından üretilen OP07, olağanüstü düşük giriş offset gerilimi ve sıcaklık kararlılığı sunar. Elektronik komponentler arasında hassas enstrümantasyon uygulamalarında sıklıkla tercih edilir.

Düşük gürültü ve yüksek doğruluk gerektiren ölçüm devrelerinde mükemmel performans gösteren bu entegre, hassas sensör arayüzleri ve veri toplama sistemlerinde yaygın kullanılır. OpAmp olarak medikal cihazlar, test ekipmanları ve hassas sinyal işleme uygulamalarında tercih edilen bir seçimdir.

Teknik Özellikler

OP07 OpAmp Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Analog Devices / Texas Instruments
• Entegre Tipi: Hassas Operasyonel Amplifikatör
• Model: OP07CP / OP07CD
• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
• OpAmp Sayısı: 1 (Tekli)
• Maksimum Giriş Offset Gerilimi: 75 µV (tipik: 30 µV)
• Offset Sıcaklık Kayması: 0.6 µV/°C (maksimum)
• Giriş Bias Akımı: 2 nA (tipik)
• Giriş Offset Akımı: 1.0 nA (maksimum)
• Açık Çevrim Kazancı: 200,000 V/V (minimum)
• CMRR (Ortak Mod Reddetme Oranı): 110 dB (minimum)
• PSRR (Güç Kaynağı Reddetme Oranı): 10 µV/V (tipik)
• Giriş Gerilim Gürültüsü: 0.35 µV p-p (0.1Hz ile 10Hz arası)
• Besleme Gerilimi Aralığı: ±3V ile ±18V arası (±15V tipik)
• Ortak Mod Giriş Gerilim Aralığı: ±13V (±15V besleme ile)
• Çıkış Gerilim Salınımı: ±12.5V (±15V besleme ile)
• Çıkış Kısa Devre Akımı: 25 mA
• Güç Tüketimi: 90 mW (tipik)
• Slew Rate: 0.3 V/µs
• Bant Genişliği: 0.6 MHz (Birlik Kazanç)
• Giriş Empedansı: 80 MΩ
• Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
• Pin Sayısı: 8
• Offset Null Pinleri: Var (Pin 1 ve 8)
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

OP07 OpAmp Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hassas Ölçüm Sistemleri

• Hassas sensör arayüzleri
• Enstrümantasyon amplifikatörleri
• Termoçift (thermocouple) ölçüm devreleri
• Strain gauge uygulamaları
• Medikal ölçüm cihazları

Endüstriyel Uygulamalar

• Veri toplama sistemleri
• Proses kontrol devreleri
• Akım-gerilim dönüştürücüler
• Hassas referans tamponları
• Gerilim karşılaştırıcıları

Test ve Ölçüm Ekipmanları

• Hassas DC yükselteçler
• Hassas multimetreler
• Hassas analog-dijital dönüştürücü arayüzleri
• Laboratuvar test ekipmanları
• Düşük gürültülü sinyal işleme

Avantajlar ve Özellikler

OP07 OpAmp Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Ultra Düşük Offset Gerilimi: 75 µV maksimum ile hassas ölçümler
• Mükemmel Sıcaklık Kararlılığı: 0.6 µV/°C offset sürüklenmesi
• Düşük Gürültü: 0.35 µV p-p (0.1Hz-10Hz) ile temiz sinyaller
• Yüksek CMRR: 110 dB minimum ile gürültü reddetme
• Yüksek PSRR: Besleme dalgalanmalarına karşı direnç
• Geniş Besleme Aralığı: ±3V ile ±18V arası çalışma esnekliği
• Offset Null Özelliği: Harici potansiyometre ile sıfırlama imkanı
• Yüksek Açık Çevrim Kazancı: 200,000 V/V minimum ile hassas yükseltme
• Yüksek Giriş Empedansı: 80 MΩ ile yüksek empedanslı kaynaklarla uyumlu
• SOIC Paketi: SMD montaj ile kompakt PCB tasarımlarına uygun

Uygulama ve Devre Tasarımı

OP07 OpAmp Entegresi SOIC-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 7) pozitif beslemeye, V- (Pin 4) negatif beslemeye bağlanır
• Girişler: Inverting (Pin 2) ve Non-inverting (Pin 3) girişler
• Çıkış: Pin 6
• Offset Ayarı: Pin 1 ve 8 arasına 10-20kΩ potansiyometre bağlanarak offset sıfırlanabilir
• Kullanılmayan Offset Pinleri: Kullanılmadığında yüzen (floating) bırakılabilir

Örnek Uygulama Devreleri:

• Hassas Enstrümantasyon Amplifikatörü: Üç OP07 ile diferansiyel ölçüm
• Düşük Gürültülü Preamplifikatör: Düşük seviyeli sinyal yükseltici
• Termoçift Amplifikatörü: Mikrovolt seviyesindeki sinyalleri yükseltme
• Hassas Gerilim Karşılaştırıcı: Milivolt seviyesinde karşılaştırma
• Gerilim-Akım Dönüştürücü: Hassas akım kaynağı uygulamaları

Sorun Giderme ve İpuçları

OP07 OpAmp Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Offset Sorunları: Offset null pinlerini kullanarak hassas ayar yapın.
• Termal Etkilere Duyarlılık: İyi ısı dağılımı için PCB tasarımında dikkatli olun.
• Düşük Slew Rate: Hızlı sinyaller için yeterli olmayabilir, yavaş sinyal değişimleri için uygundur.
• Gürültü Problemleri: İyi bir topraklama ve bypass kapasitörler kullanın.
• SMD Montaj Zorlukları: Uygun lehimleme ekipmanı ve tekniği kullanın.

Verimli Kullanım İpuçları

• Hassas uygulamalarda metal film dirençler kullanın
• Besleme hatlarında 0.1µF ve 10µF bypass kapasitörleri ekleyin
• Isı dağılımı için PCB üzerinde geniş bakır alanlar bırakın
• Gürültü önlemek için toprak düzlemi (ground plane) kullanın
• Yüksek empedanslı giriş devrelerinde PCB yüzeyini temiz tutun
