NSS40201LT1G SOT23 SMD Transistör

NSS40201LT1G SOT23 SMD Transistör

NSS40201LT1G, düşük satürasyon voltajı ve yüksek akım kazancı ile öne çıkan bir NPN güç transistörüdür. Kompakt SOT23 paketinde sunulan bu komponent, güç anahtarlama ve sinyal güçlendirme uygulamaları için ideal bir seçimdir.

Düşük güç kaybı ve verimli ısı dağıtımı sağlayan NSS40201LT1G, alan kısıtlı PCB tasarımlarında yüksek performans sunar. Elektronik komponentler arasında yer alan bu transistör, güç verimliliği gerektiren projeler için uygundur.

Güvenilir çalışma ve kolay entegrasyon özellikleri sayesinde NSS40201LT1G, pek çok uygulama alanında tercih edilir. Transistör seçiminde düşük doyma voltajı arayan tasarımcılar için uygun bir çözüm sunar.

Teknik Özellikler

NSS40201LT1G SOT23 SMD Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: SOT23 / TO-236
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 40V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 40V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 2.0A
• Puls Kollektör Akımı (I_CM): 3,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 90mV (typ) @ I_C = 500mA, I_B = 50mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 1.0V (typ) @ I_C = 500mA, I_B = 50mA
• DC Akım Kazancı (h_FE): 150-400 @ I_C = 500mA, V_CE = 1V
• Kollektör-Baz Kapasitansı (C_cb): 65pF (typ)
• Yükselme Zamanı (t_r): 250ns (typ)
• Depolama Zamanı (t_s): 700ns (typ)
• Düşme Zamanı (t_f): 450ns (typ)
• Maksimum Güç Dağılımı (P_tot): 500mW @ 25°C
• Termal Direnç (R_thj-a): 250 K/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile +150°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

NSS40201LT1G SOT23 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Anahtarlama

• Düşük güçlü motor sürücüleri
• Röle sürücü devreleri
• Solenoid kontrol
• Güç anahtarlama uygulamaları
• Yük kontrolü

Sinyal İşleme

• Sinyal güçlendirme
• Darlington bağlantı devreleri
• Akım buffer devreleri
• Amplifikatör çıkış katları
• Sensör arayüzleri

Aydınlatma Kontrol

• LED sürücüler
• LED şerit kontrol
• Dijital aydınlatma kontrolü
• Gösterge paneli aydınlatması
• PWM kontrollü aydınlatma

Avantajlar ve Özellikler

NSS40201LT1G SOT23 SMD Transistör'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Çok Düşük Doyma Voltajı: 90mV (typ) ile minimum güç kaybı
• Kompakt SOT23 Paketi: Minimum PCB alanı kullanımı
• Yüksek Akım Kapasitesi: Kompakt pakete rağmen 2A sürekli akım
• Yüksek Akım Kazancı: 150-400 h_FE değeri ile düşük baz akımı ihtiyacı
• İyi Anahtarlama Performansı: Hızlı yükselme ve düşme süreleri
• Orta Voltaj Dayanımı: 40V maksimum V_CEO değeri
• RoHS Uyumluluğu: Çevre dostu ürün
• Endüstri Standardı Pinout: Kolay devre entegrasyonu
• SMD Montaj Uyumluluğu: Otomatik yerleştirme kolaylığı
• Düşük Isınma: Düşük doyma voltajı sayesinde verimli çalışma

Devre Tasarımı ve Kullanım

NSS40201LT1G SOT23 SMD Transistör'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 3): Yük bağlantısı
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 2): Toprak veya referans seviyesi

Pin Yapılandırması:

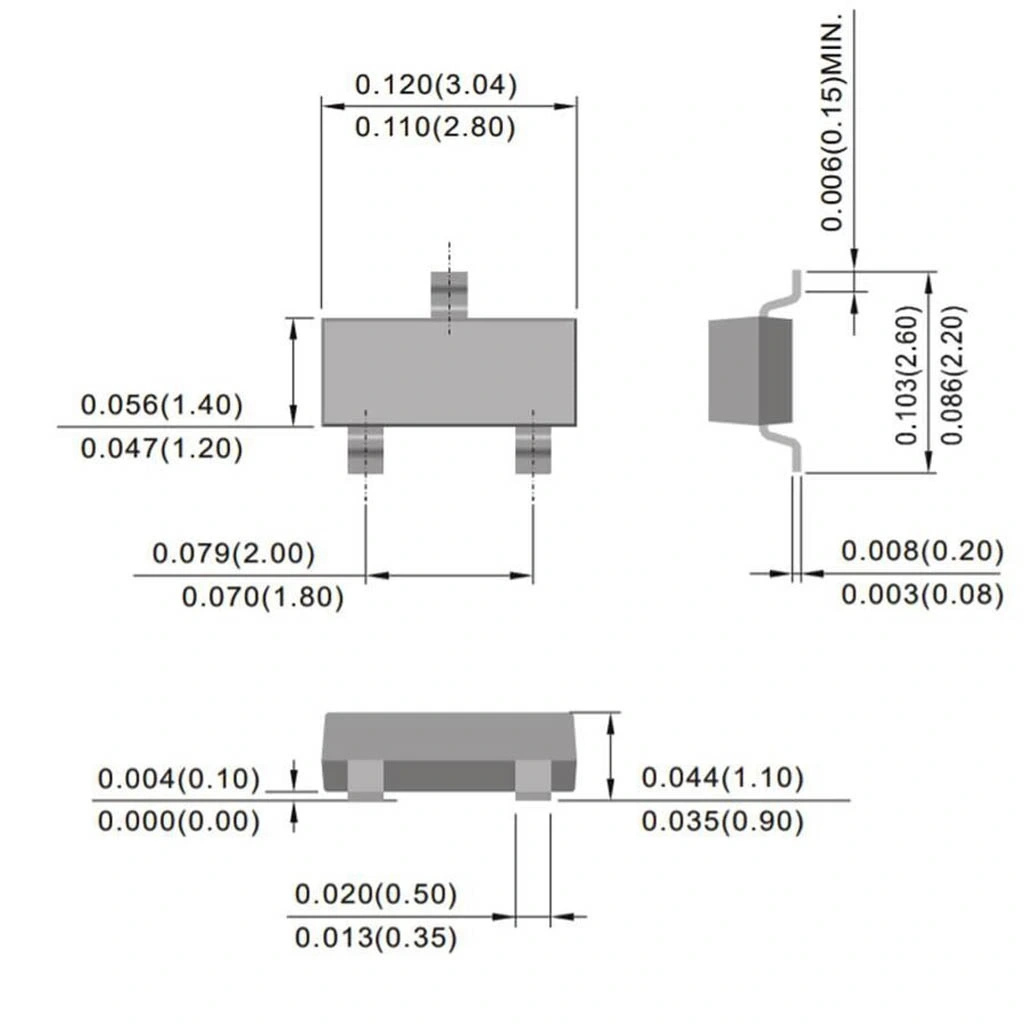

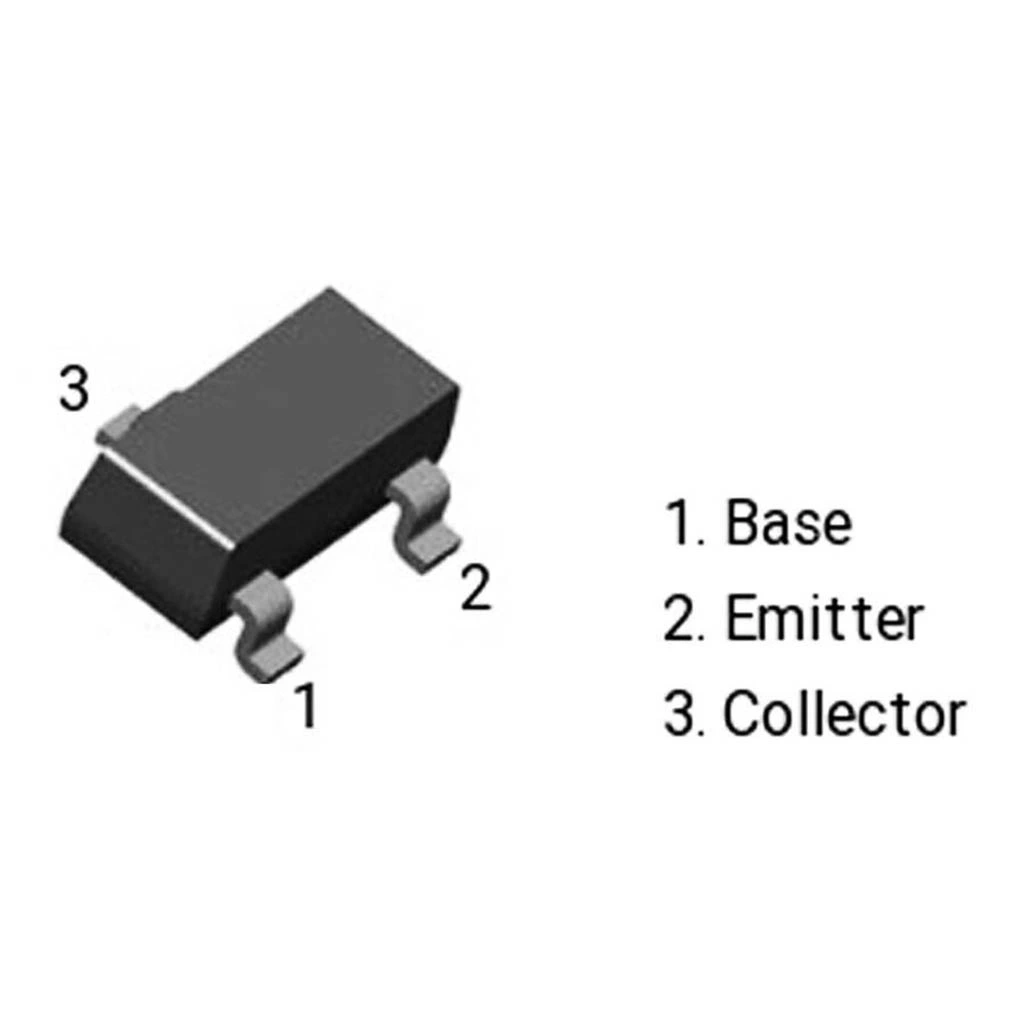

• SOT23 paketinde pin dizilimi: 1-Baz, 2-Emiter, 3-Kollektör
• Düz yüzeyden bakıldığında, pinler saat yönünün tersine 1, 2, 3 şeklindedir
• Standart NPN transistör pin dizilimine sahiptir
• Doğrulama için multimetre ile diyot testi yapılabilir
• Pinleri belirlerken transistör işaretlemesine dikkat edin

Baz Sürücü Devresi:

• Baza 330Ω-1kΩ seri direnç bağlayın
• Baz-emiter arası 10kΩ pull-down direnci kullanın
• Düşük doyma voltajı için, kollektör akımının 1/10'u kadar baz akımı sağlayın
• Hesaplama: I_B = I_C / (h_FE/2) güvenli çalışma için
• Mikrodenetleyici ile sürerken 3.3V/5V lojik seviyelerle uyumludur

PCB Tasarım İpuçları:

• Standart SOT23 footprint kullanın
• Kollektör ve emiter hatları için geniş PCB izleri tercih edin
• 1A üzeri uygulamalarda ısı dağılımına dikkat edin
• Termal performans için kollektör çevresinde geniş bakır alan bırakın
• Yüksek akım yolları için kalın PCB izi veya çoklu via kullanın

Sorun Giderme ve İpuçları

NSS40201LT1G SOT23 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Akım limiti aşılmış veya yetersiz soğutma
• Doyuma Ulaşamama: Yetersiz baz akımı veya uygun olmayan sürücü devre
• Tutarsız Anahtarlama: Baz hattında gürültü veya eksik pull-down direnci
• SOT23 Lehimleme Sorunları: Aşırı ısı veya yetersiz flux kullanımı
• Yük Sürememe: Maksimum akım kapasitesinin aşılması

SMD Lehimleme İpuçları

• İnce uçlu havya veya sıcak hava istasyonu kullanın
• Lehimleme öncesi flux uygulayın
• Maksimum lehimleme sıcaklığı: 260°C
• Lehimleme süresi: 3-5 saniye
• ESD korumalı çalışma ortamı hazırlayın

Performans İyileştirme İpuçları

• Sürekli kullanımda akım kapasitesini 1.5A civarında sınırlayın
• Daha düşük doyma voltajı için yeterli baz akımı sağlandığından emin olun
• İndüktif yüklerde koruyucu diyot kullanın
• Yüksek akımlarda PCB üzerinde ısı dağıtımı için bakır alanlar bırakın
• Yüksek kazanç gereken uygulamalarda Darlington bağlantısı tercih edin

Paket İçeriği

• NSS40201LT1G SOT23 SMD Transistör
