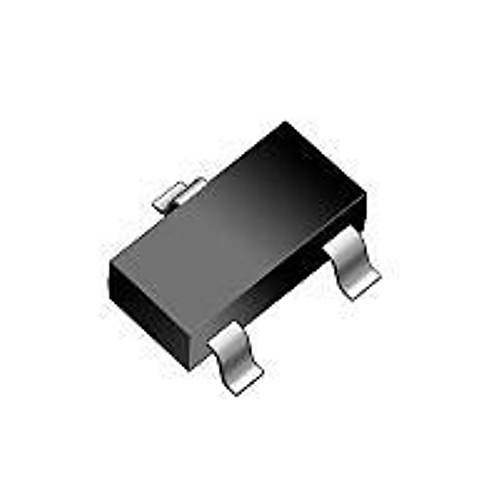

NSS1C200LT1G SOT23 SMD Transistör
NSS1C200LT1G, çok düşük doyma voltajı (VCE(sat)) ile öne çıkan bir NPN güç transistörüdür. Kompakt SOT23 paketinde sunulan bu komponent, 1A sürekli kollektör akımı ve 100V maksimum kollektör-emiter voltajı ile güç anahtarlama uygulamaları için idealdir.
Yüksek akım kazancı ve düşük güç kaybı sağlayan NSS1C200LT1G, verimli çalışma gerektiren projelerde tercih edilir. Elektronik komponentler arasında yer alan bu transistör, yüksek voltaj uygulamaları için mükemmel bir seçenektir.
100V voltaj dayanımı ile solenoid, röle ve motor kontrol uygulamalarında güvenli çalışma sunar. Transistör teknolojisindeki gelişmiş özellikleri kompakt SOT23 paketinde birleştiren NSS1C200LT1G, endüstriyel kontrol sistemleri için güvenilir bir komponenttir.
Teknik Özellikler
NSS1C200LT1G SOT23 SMD Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: NPN
- Paket / Kılıf: SOT23 / TO-236
- Maksimum Kollektör-Emiter Voltajı (VCEO): 100V
- Maksimum Kollektör-Baz Voltajı (VCBO): 100V
- Maksimum Emiter-Baz Voltajı (VEBO): 6V
- Sürekli Kollektör Akımı (IC): 1.0A
- Puls Kollektör Akımı (ICM): 2,0A
- Kollektör-Emiter Doyma Voltajı (VCE(sat)): 100mV (typ) @ IC = 500mA, IB = 50mA
- Baz-Emiter Doyma Voltajı (VBE(sat)): 1.0V (typ) @ IC = 500mA, IB = 50mA
- DC Akım Kazancı (hFE): 100-320 @ IC = 500mA, VCE = 2V
- Kollektör-Baz Kapasitansı (Ccb): 20pF (typ)
- Yükselme Zamanı (tr): 300ns (typ)
- Depolama Zamanı (ts): 800ns (typ)
- Düşme Zamanı (tf): 500ns (typ)
- Maksimum Güç Dağılımı (Ptot): 500mW @ 25°C
- Termal Direnç (Rthj-a): 250 K/W
- Çalışma Sıcaklığı (Tj): -55°C ile +150°C arası
- Depolama Sıcaklığı (Tstg): -65°C ile +150°C arası
- RoHS Uyumluluğu: Evet
Kullanım Alanları
NSS1C200LT1G SOT23 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Yüksek Voltaj Uygulamaları
- Solenoid sürücüler
- Röle kontrol devreleri
- İndüktif yük kontrolü
- Yüksek voltaj anahtarlama
- Beyaz eşya kontrol devreleri
Motor Kontrolü
- DC motor sürücüleri
- Adım motor kontrol devreleri
- Fan kontrolü
- Pompa sürücüleri
- Otomotiv uygulamaları
Güç Yönetimi
- Güç kaynağı kontrol devreleri
- Çıkış katları
- Aydınlatma kontrolü
- Akım limitleme devreleri
- Anahtarlamalı güç sistemleri
Avantajlar ve Özellikler
NSS1C200LT1G SOT23 SMD Transistör'ün sağladığı avantajlar ve öne çıkan özellikleri.
- Yüksek Voltaj Dayanımı: 100V VCEO ile güvenli çalışma
- Düşük Doyma Voltajı: 100mV (typ) ile minimum güç kaybı
- Kompakt SOT23 Paketi: Minimum PCB alanı kullanımı
- İyi Akım Kapasitesi: Kompakt pakete rağmen 1A sürekli akım
- Yüksek Akım Kazancı: 100-320 hFE değeri
- Düşük Isınma: Düşük doyma voltajı sayesinde verimli çalışma
- Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
- RoHS Uyumluluğu: Çevre dostu ürün
- Endüstri Standardı Pinout: Kolay devre entegrasyonu
- SMD Montaj Uyumluluğu: Otomatik yerleştirme kolaylığı
Devre Tasarımı ve Kullanım
NSS1C200LT1G SOT23 SMD Transistör'ün devre tasarımında kullanımı hakkında bilgiler.
İpucu: İndüktif yüklerle koruyucu diyot kullanın ve baz akımını kollektör akımının %10'u civarında tutun.
Temel Bağlantı Yapılandırması:
- Kollektör (Pin 3): Yük bağlantısı
- Baz (Pin 1): Kontrol sinyali girişi
- Emiter (Pin 2): Toprak veya referans seviyesi
Pin Yapılandırması:
- SOT23 paketinde pin dizilimi: 1-Baz, 2-Emiter, 3-Kollektör
- Düz yüzeyden bakıldığında, pinler saat yönünün tersine 1, 2, 3 şeklindedir
- Standart NPN transistör pin dizilimine sahiptir
- Doğrulama için multimetre ile diyot testi yapılabilir
- Pinleri tanımlarken transistör işaretlemesine dikkat edin
Baz Sürücü Devresi:
- Baza 330Ω-1kΩ seri direnç bağlayın
- Baz-emiter arası 10kΩ pull-down direnci kullanın
- Kollektör akımının yaklaşık 1/10'u kadar baz akımı sağlayın
- Hesaplama: IB = IC / (hFE/2) güvenli çalışma için
- Yüksek voltaj uygulamalarında baz devresini koruyun
Yüksek Voltaj Kullanımı:
- Kollektör-emiter arası 100V'a kadar güvenli çalışma
- İndüktif yükler için hızlı diyot (UF4007, FR107) kullanın
- Yüksek voltaj uygulamalarında PCB izolasyon mesafelerine dikkat edin
- Kollektör-emiter arası gerilim bastırıcı snubber devresi ekleyin
- Aşırı voltaj koruması için zener diyot kullanın
Sorun Giderme ve İpuçları
NSS1C200LT1G SOT23 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- İndüktif Yüklerde Hasar: Koruyucu diyot eksikliği
- Aşırı Isınma: Akım limiti aşılmış veya yetersiz soğutma
- Doyuma Ulaşamama: Yetersiz baz akımı sağlanması
- Yüksek Voltaj Hasarı: VCEO limitinin aşılması
- SOT23 Lehimleme Sorunları: Aşırı ısı veya yetersiz flux
Yüksek Voltaj Uygulama İpuçları
- İzolasyon mesafelerini güvenli tutun (>1mm/100V)
- Kollektöre bağlı yüksek voltaj hatlarını diğer sinyallerden uzak tutun
- İndüktif yüklerde koruyucu diyot kullanımını ihmal etmeyin
- Güvenli çalışma alanında (SOA) sınırlar içinde kullanın
- PCB lak veya konformal kaplama ile nem koruması sağlayın
Performans İyileştirme İpuçları
- Sürekli kullanımda akım kapasitesini 800mA civarında sınırlayın
- Düşük doyma voltajı için yeterli baz akımı sağlayın
- Yüksek voltaj uygulamalarında düşük değerli snubber kapasitör ekleyin
- PCB üzerinde kollektör çevresinde geniş bakır alanlar bırakın
- Yüksek akımlarda termal vialar ekleyin
