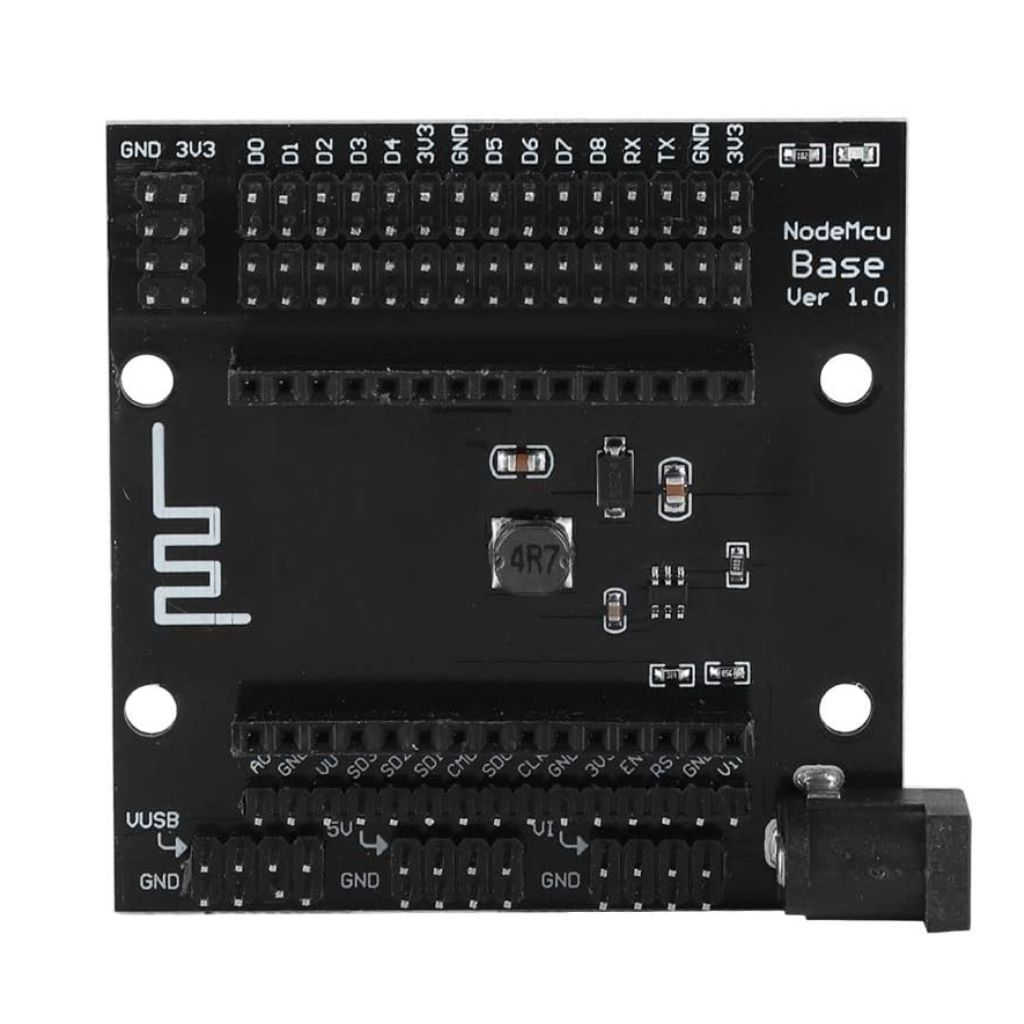

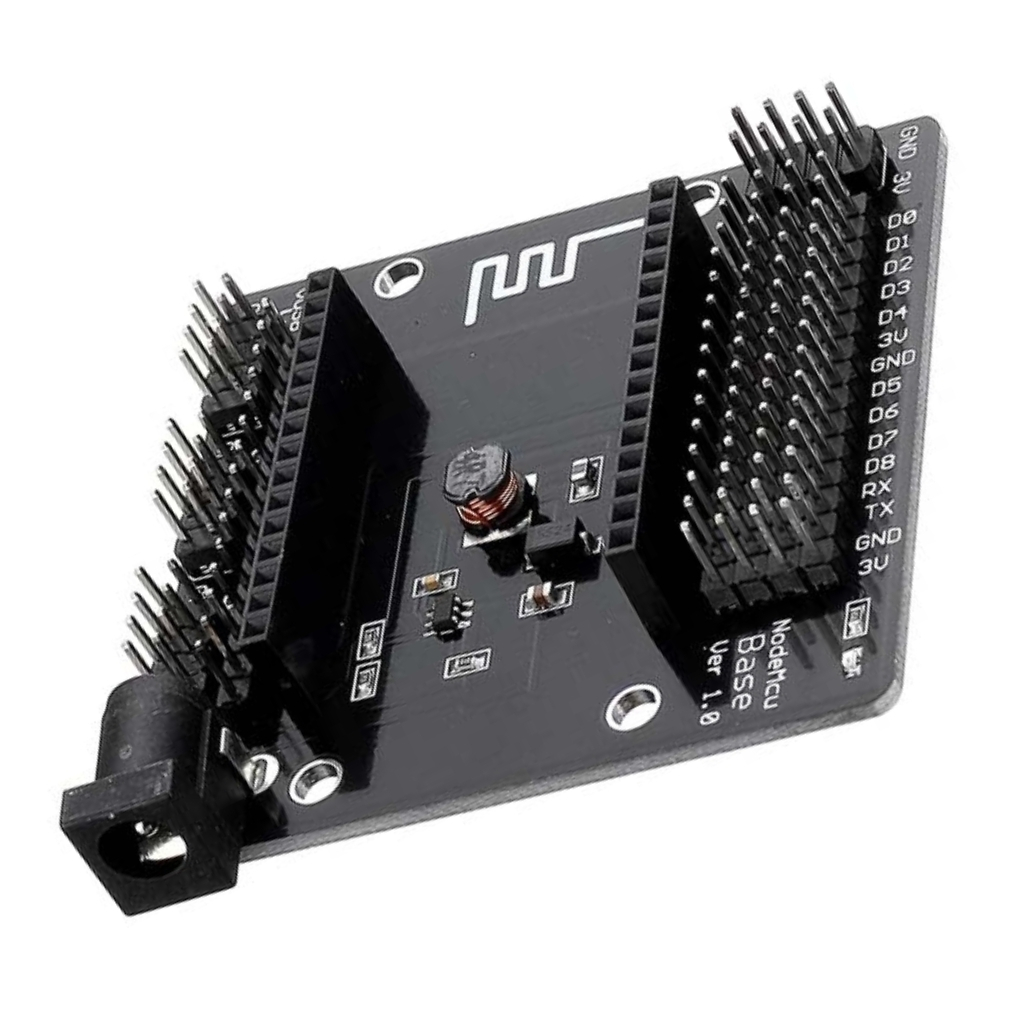

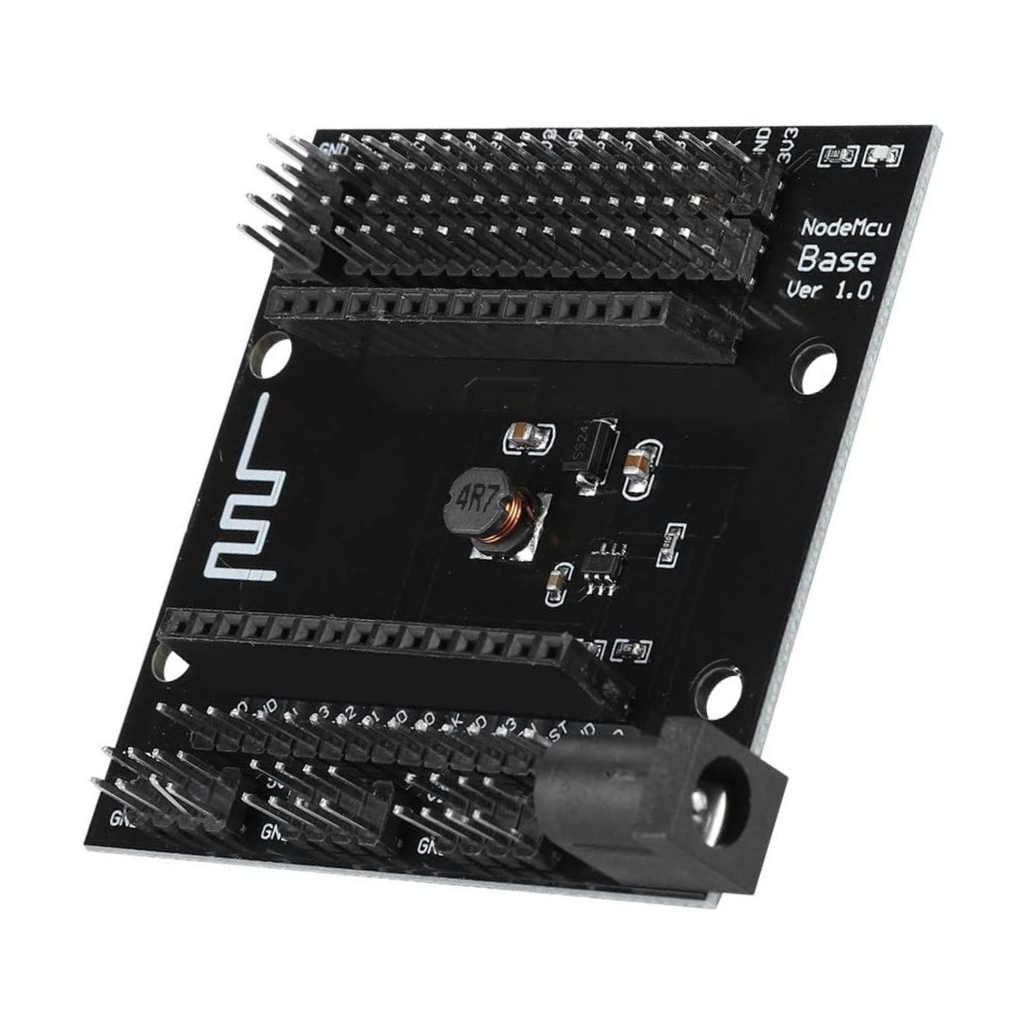

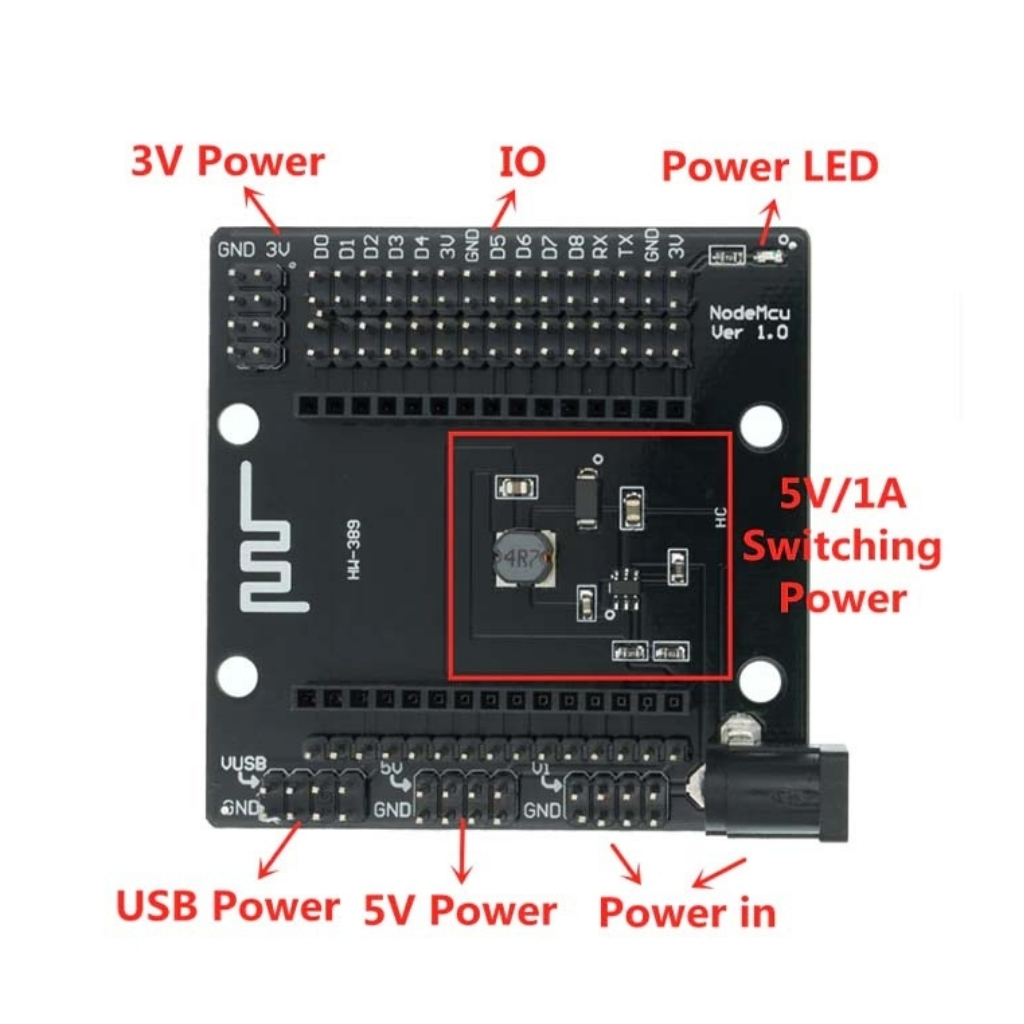

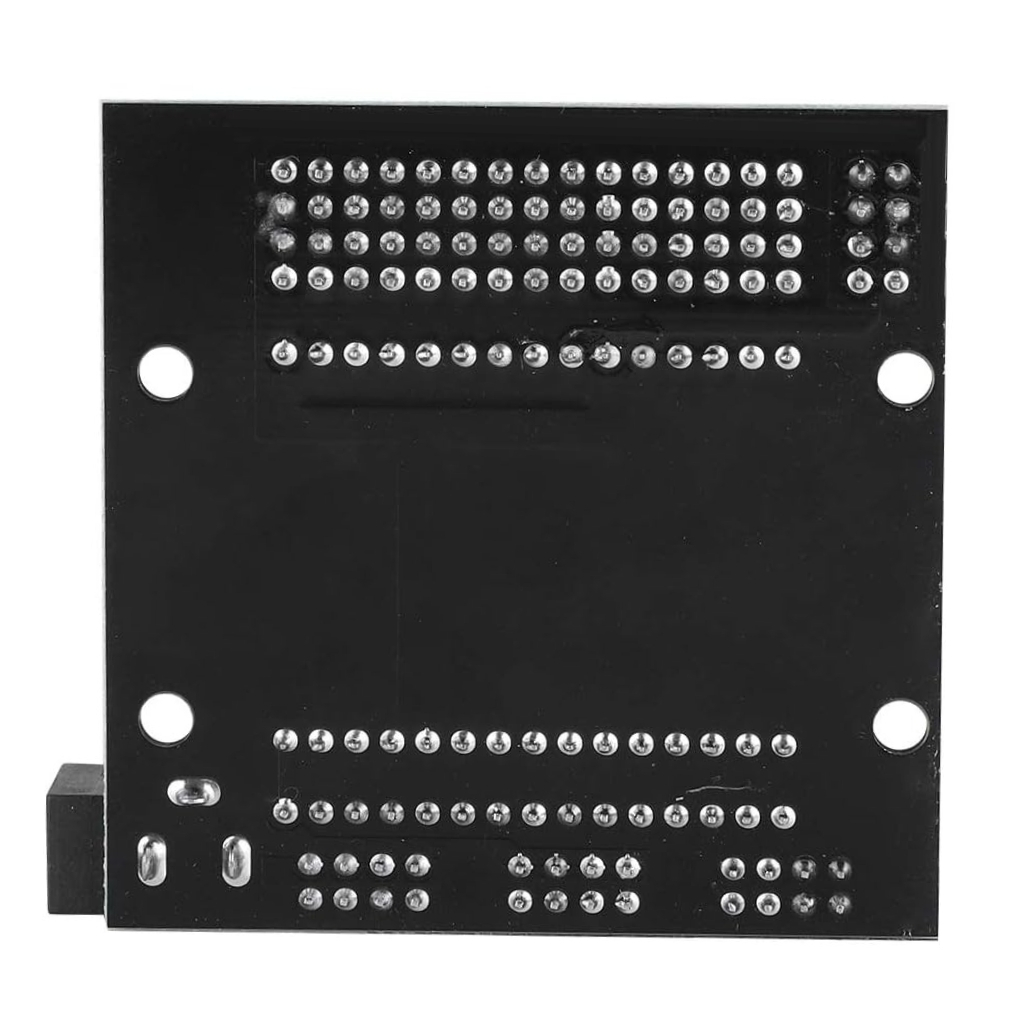

NodeMCU LoLin ESP8266 Base Shield - NodeMCU CH340
NodeMCU LoLin ESP8266 Base Shield, NodeMCU CH340 tabanlı WiFi özellikli geliştirme kartıdır. ESP8266 çipini kullanarak, kablosuz iletişim özelliği ile IoT projelerini kolayca gerçekleştirmenizi sağlar.
CH340 USB-TTL dönüştürücü çipi sayesinde bilgisayara kolay bağlantı imkanı sunan bu kart, Arduino IDE ile programlanabilir, böylece Arduino kullanıcıları için tanıdık bir geliştirme ortamı sağlar.
Kablosuz sensör ağları, ev otomasyonu ve çeşitli IoT uygulamaları için ideal olan NodeMCU, Bluetooth modüller gibi diğer kablosuz iletişim modülleri ile birlikte kullanılarak projelerin kapasitesini artırabilir.
Teknik Özellikler
NodeMCU LoLin ESP8266 Base Shield - NodeMCU CH340'ın detaylı teknik özellikleri aşağıda listelenmiştir.
- İşlemci: ESP8266EX Tensilica L106 32-bit
- Çalışma Frekansı: 80MHz/160MHz
- Bellek: 4MB Flash Bellek
- RAM: ~50KB kullanılabilir RAM
- USB-TTL Dönüştürücü: CH340G
- WiFi Standardı: IEEE 802.11 b/g/n
- WiFi Frekansı: 2.4 GHz
- Çalışma Gerilimi: 3.3V
- Güç Girişi: 5V (USB) veya harici 3.3V
- Dijital I/O Pin Sayısı: 11
- Analog Giriş: 1 adet (0-3.3V)
- PWM Kanalları: Tüm dijital pinler
- UART: 1 adet
- SPI: 1 adet
- I2C: 1 adet (yazılımsal)

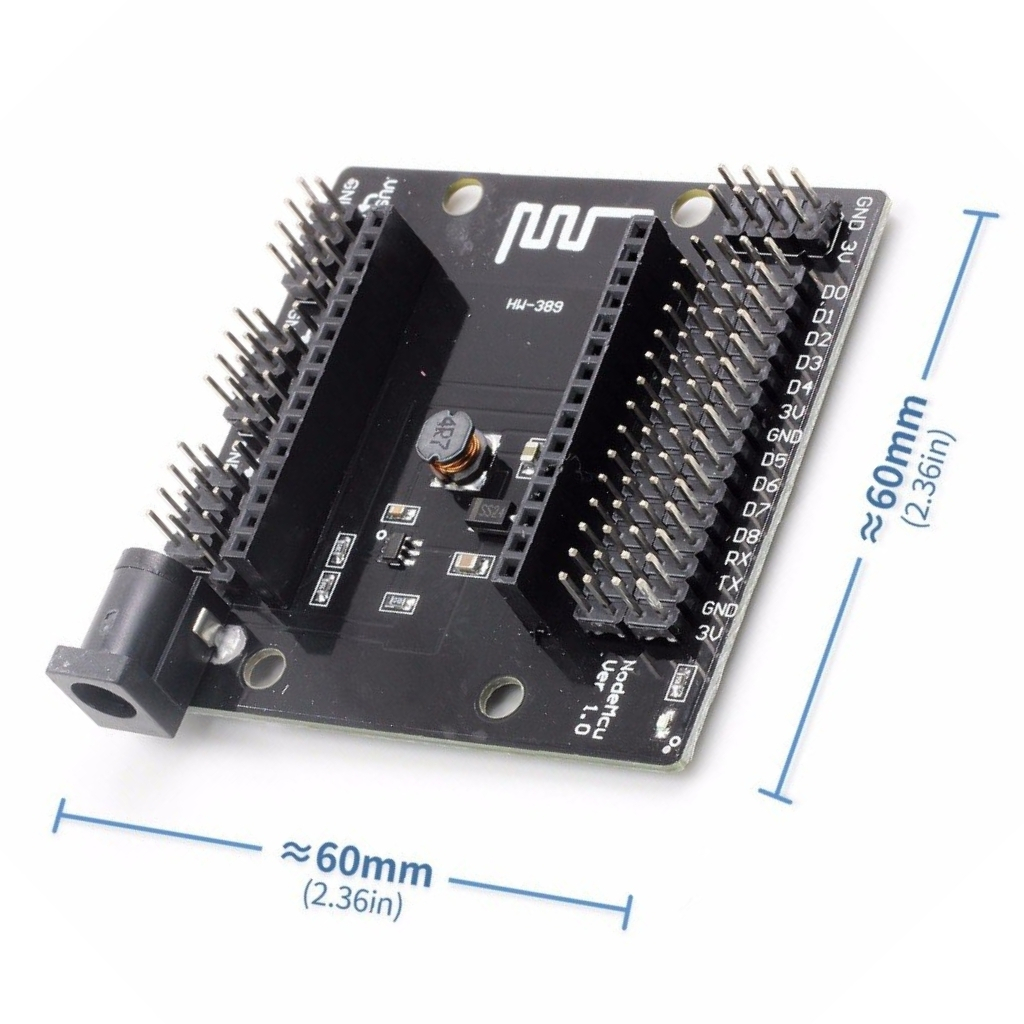

- PCB Boyutları: 58mm x 31mm x 13mm
- USB Bağlantısı: Micro USB
- Pin Aralığı: 2.54mm standart header
- Reset Butonu: Var
- Flash Butonu: Var
- LED Göstergeleri: Güç ve GPIO16 için
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Programlama: Arduino IDE, LUA, MicroPython
Kullanım Alanları
NodeMCU LoLin ESP8266 Base Shield - NodeMCU CH340'ın kullanılabileceği çeşitli alanlar ve proje örnekleri.
IoT (Nesnelerin İnterneti) Projeleri
- Akıllı ev otomasyon sistemleri
- Uzaktan kontrollü cihazlar
- Sıcaklık ve nem takip sistemleri
- Enerji tüketim monitörleri
- Bitki sulama sistemleri
Kablosuz Sensör Ağları
- Çevresel veri toplama istasyonları
- Hareket algılama sistemleri
- Wi-Fi tabanlı sensör düğümleri
- Kablosuz veri aktarım uygulamaları
- Düşük güç tüketimli veri loggerlar
Web Tabanlı Kontrol Sistemleri
- Web sunucusu tabanlı cihaz kontrolü
- Kablosuz röle kontrol üniteleri
- Mobil uygulama kontrollü sistemler
- MQTT tabanlı bulut bağlantılı cihazlar
- Uzaktan izleme ve bildirim sistemleri
Avantajlar ve Özellikler
NodeMCU LoLin ESP8266 Base Shield - NodeMCU CH340'ın sağladığı avantajlar ve çözümler.
- Entegre WiFi: Harici modül gerektirmeden kablosuz bağlantı
- Düşük Maliyet: Uygun fiyatlı IoT geliştirme platformu
- Kolay Programlama: Arduino IDE uyumluluğu ile tanıdık ortam
- Kompakt Boyut: Küçük projelere bile entegre edilebilir tasarım
- Çok Yönlü Bağlantı: USB, SPI, I2C, UART gibi çeşitli protokol destekleri
- Açık Kaynak: Geniş topluluk desteği ve hazır kütüphaneler
- Deep Sleep Modu: Düşük güç tüketimi için enerji tasarruf özellikleri
- Geniş Pin Dizilimi: Sensör ve aktüatör bağlantıları için yeterli I/O
- CH340 Dönüştürücü: Güvenilir ve yaygın USB-seri iletişim çipi
- LUA ve MicroPython Desteği: Çoklu programlama dili seçeneği
Kurulum ve Bağlantı
NodeMCU LoLin ESP8266 Base Shield - NodeMCU CH340'ın kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: CH340 sürücüsünü bilgisayarınıza yükleyin ve doğru portu seçin.
Arduino IDE kurulum adımları:
- CH340 Sürücü Kurulumu: İşletim sisteminize uygun CH340 sürücüsünü indirip kurun
- Arduino IDE Kurulumu: En son Arduino IDE sürümünü indirin ve kurun
- ESP8266 Desteği Ekleme: Arduino IDE'de Tercihler > Ek Kartlar Yöneticisi URL'leri kısmına
http://arduino.esp8266.com/stable/package_esp8266com_index.json ekleyin
- ESP8266 Paketi Kurulumu: Araçlar > Kart > Kart Yöneticisi'nden ESP8266 paketini yükleyin
- Kart Seçimi: Araçlar > Kart menüsünden "NodeMCU 1.0 (ESP-12E Module)" seçin
- Port Seçimi: Araçlar > Port menüsünden NodeMCU'nun bağlı olduğu portu seçin
- Flash Ayarları: 4M (3M SPIFFS) veya projenize uygun flash ayarını seçin
Temel bağlantı örnekleri:
- LED Bağlantısı: LED(+) -> 330Ω direnç -> D0-D8 arası bir pin, LED(-) -> GND
- Buton Bağlantısı: Buton bir ucu -> D0-D8 arası bir pin, Diğer ucu -> GND, Ayrıca 10KΩ pull-up direnci -> Buton ve pin bağlantısı ile 3.3V arasına
- Analog Sensör: Sensör sinyal pini -> A0, Sensör VCC -> 3.3V, Sensör GND -> GND
- I2C Cihazlar: SDA -> D2, SCL -> D1, VCC -> 3.3V, GND -> GND
Sorun Giderme ve İpuçları
NodeMCU LoLin ESP8266 Base Shield - NodeMCU CH340 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Port Algılanmıyor: CH340 sürücüsünü yeniden yükleyin veya farklı bir USB kablosu deneyin
- Yükleme Hatası: Yükleme sırasında FLASH butonuna basılı tutun veya AUTO-RESET devresi ekleyin
- WiFi Bağlantı Sorunları: Sinyal gücünü kontrol edin ve WiFi şifresini doğrulayın
- Kararsız Çalışma: Güç kaynağınızın yeterli akım sağladığından emin olun (en az 500mA)
- Düşük Analog Hassasiyet: A0 pini sadece 0-3.3V arasında okuma yapar, voltaj bölücü kullanın
Verimli Kullanım İpuçları
- WiFi işlemleri yüksek güç tüketir, pil ile çalışan projelerde Deep Sleep modunu kullanın
- GPIO16 (D0) pini Deep Sleep'ten uyanma için RESET pinine bağlanabilir
- GPIO pinlerinin maksimum akım kapasitesi 12mA'dir, yüksek akım çeken cihazlar için transistör veya röle kullanın
- ESP8266 çipi 3.3V ile çalışır, 5V lojik sinyaller için seviye dönüştürücü kullanın
- Kararlı çalışma için harici bir 3.3V regülatör ve kapasitörlerle besleme devresi ekleyin
- OTA (Over The Air) güncellemeler için programınızda en az 1MB boş flash alanı bırakın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile projelerinizi kolayca hayata geçirin.
Ürünleri İncele →
Kablosuz iletişim projeleri için çeşitli bluetooth modülleri keşfedin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve geliştirme kartları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
NodeMCU ve Arduino arasındaki fark nedir?
NodeMCU entegre WiFi çipi içerir, Arduino'ya göre daha güçlü işlemciye sahiptir ancak daha az I/O pini vardır.
CH340 sürücüsü neden gerekli?
CH340 çipi USB-seri dönüşümü sağlar. Bilgisayarınızın NodeMCU ile iletişim kurabilmesi için bu sürücünün yüklenmesi gerekir.
NodeMCU'ya neler bağlayabilirim?
Sensörler, LED'ler, röleler, OLED ekranlar, motorlar gibi birçok elektronik bileşen bağlanabilir. 3.3V lojik seviye uyumlu olmalıdır.
NodeMCU'nun WiFi menzili ne kadardır?
Açık alanda yaklaşık 50-100 metre, kapalı alanda 10-30 metre arasındadır. Anten tasarımı ve çevresel faktörlere göre değişir.
Pil ile ne kadar süre çalışır?
WiFi aktif haldeyken yaklaşık 5-6 saat, Deep Sleep modunda günlerce çalışabilir. Güç tüketimi projeye göre değişir.
Farklı firmware'ler yüklenebilir mi?
Evet, NodeMCU (LUA), MicroPython, Arduino ve ESPEasy gibi farklı firmware'ler yüklenebilir. Flash butonu ile boot moduna alınarak değiştirilebilir.
NodeMCU LoLin ve diğer versiyonlar arasındaki fark nedir?
LoLin versiyonu genellikle CH340 çipi içerir ve daha geniş PCB tasarımına sahiptir. Pin yerleşimi ve USB portu konumu farklılık gösterebilir.
OTA güncellemesi nasıl yapılır?
ArduinoOTA kütüphanesi kullanılarak USB bağlantısı olmadan, WiFi üzerinden kod güncellemesi yapılabilir. İlk yüklemede OTA kodu eklenmelidir.
