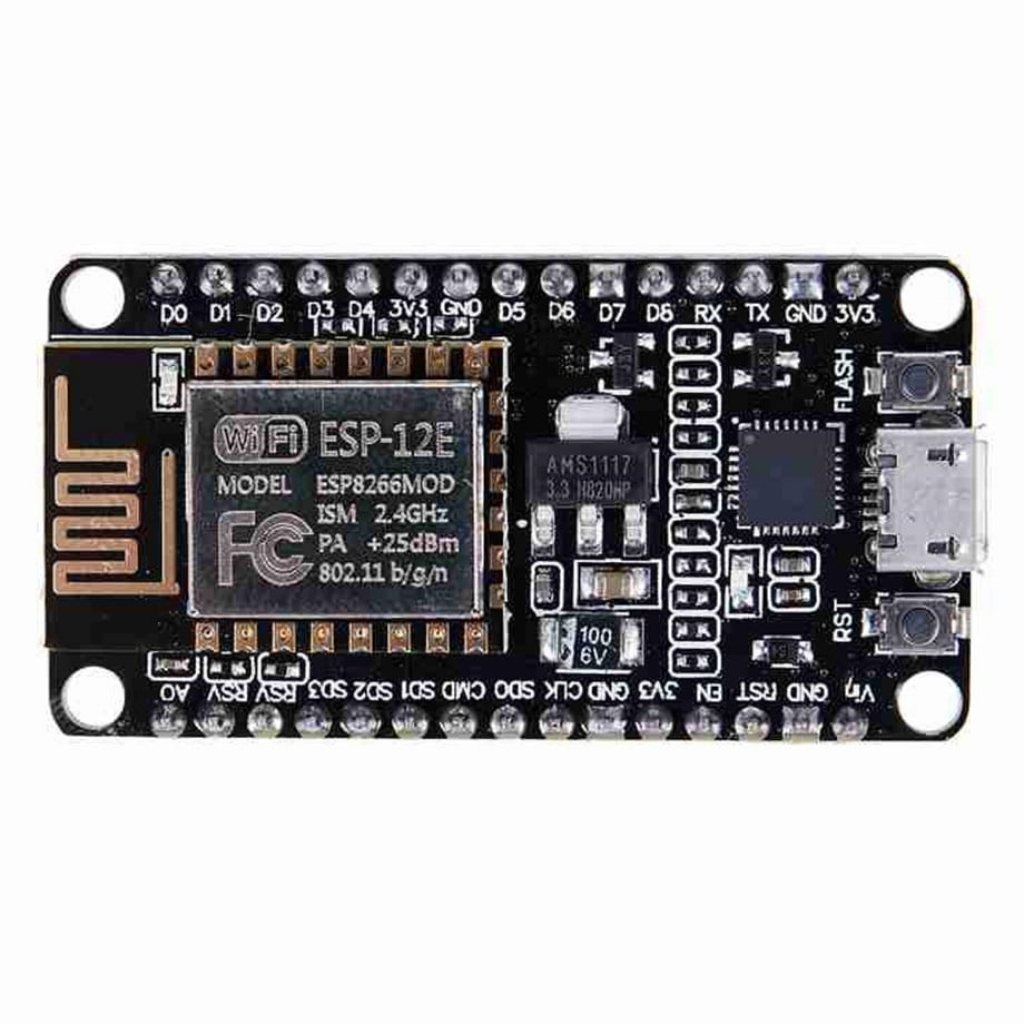

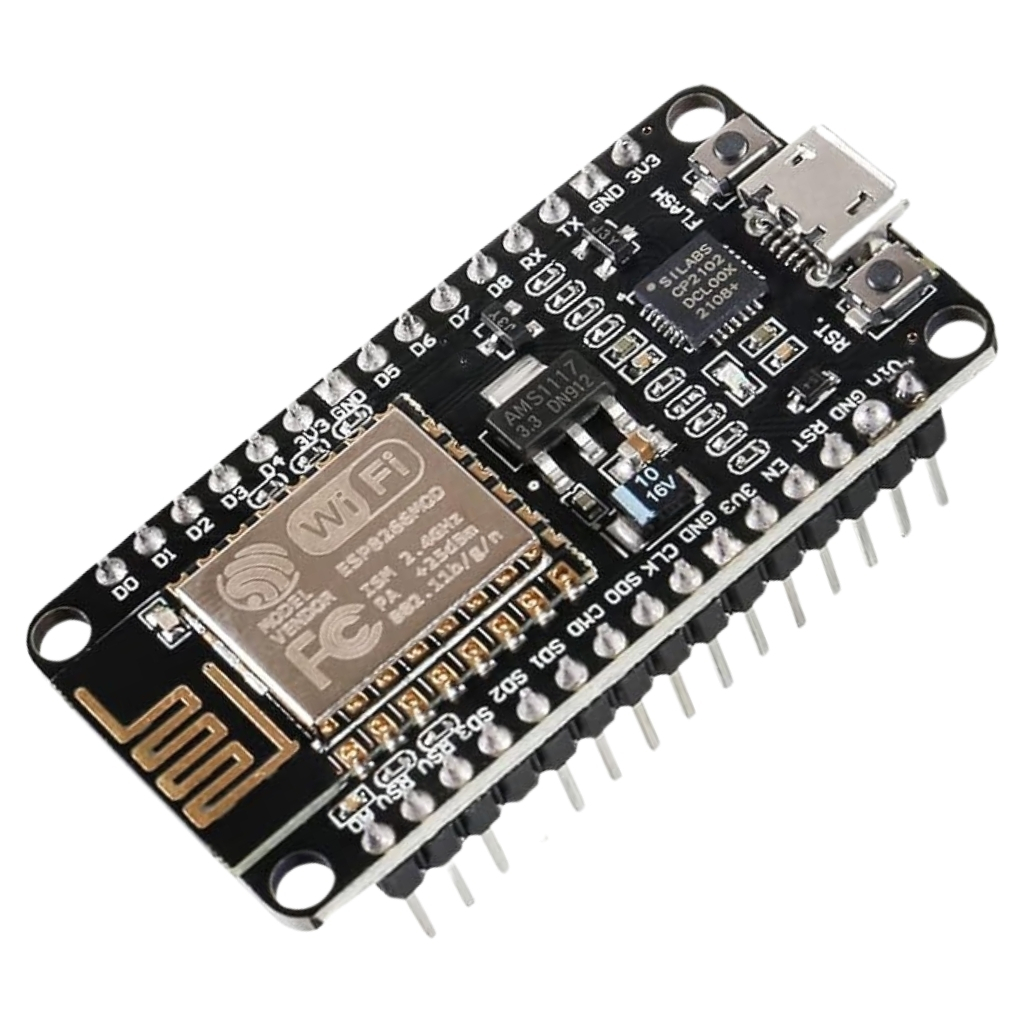

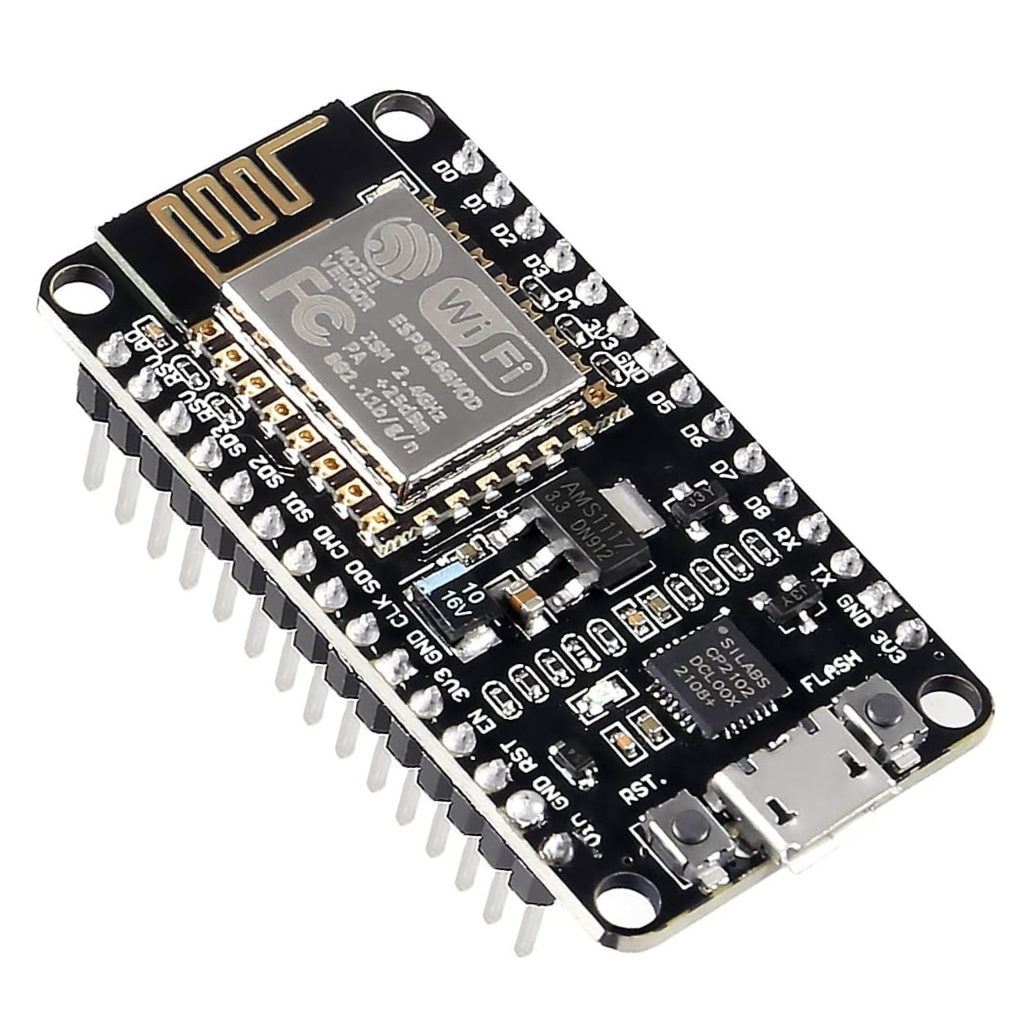

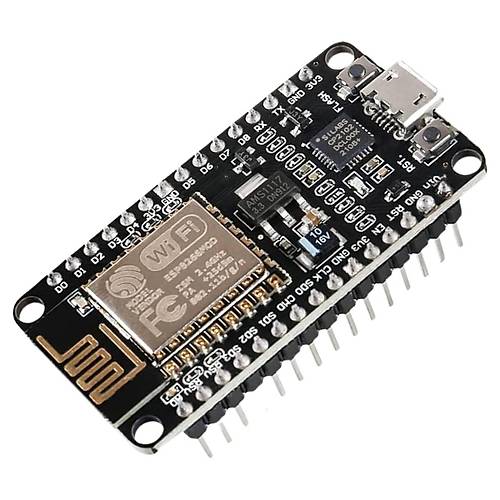

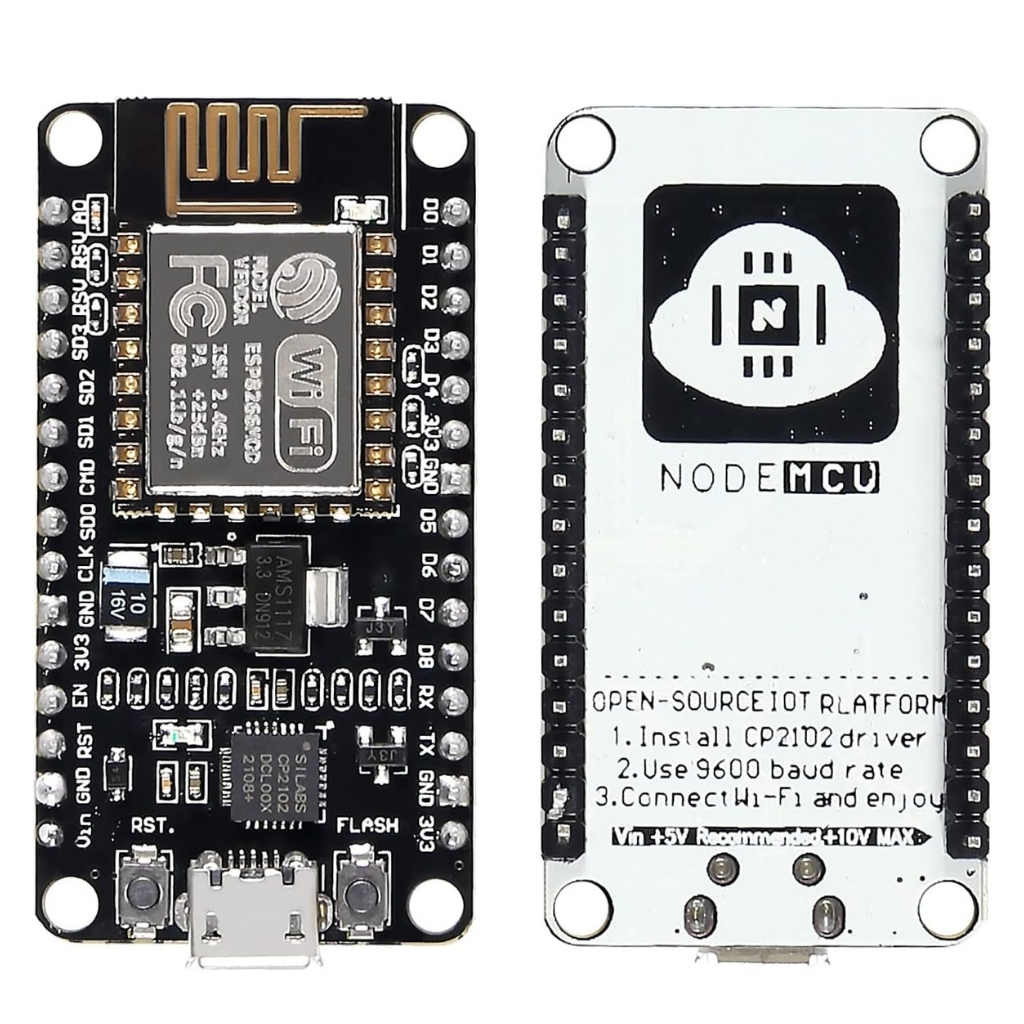

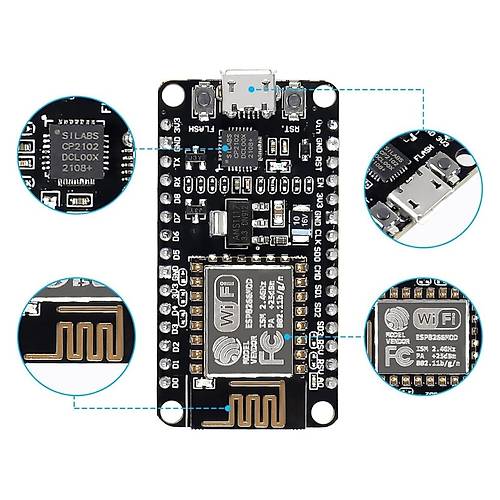

NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı

NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı

NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı, WiFi özellikli IoT projeleriniz için güçlü ve kullanımı kolay bir platformdur. ESP8266 WiFi modülünün tüm özelliklerini kullanmanıza olanak tanıyan bu geliştirme kartı, CP2102 USB-UART köprü çipi sayesinde bilgisayarınıza kolay bağlantı sağlar.

Lua programlama dilinin yanı sıra Arduino IDE ile de programlanabilen bu kart, daha önce mikroişlemci programlama deneyimi olmayan kullanıcılar için bile erişilebilir bir IoT geliştirme platformudur.

Akıllı ev otomasyonu, sensör ağları ve kablosuz kontrol sistemleri için ideal olan bu kart, Bluetooth modüller gibi diğer kablosuz teknolojilerle kolayca entegre edilebilir çok yönlü bir elektronik komponenttir.

Teknik Özellikler

NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• İşlemci: Tensilica L106 32-bit RISC
• WiFi Modülü: ESP8266EX
• WiFi Standardı: IEEE 802.11 b/g/n
• Frekans: 2.4 GHz
• Çalışma Gerilimi: 3.3V (5V toleranslı I/O)

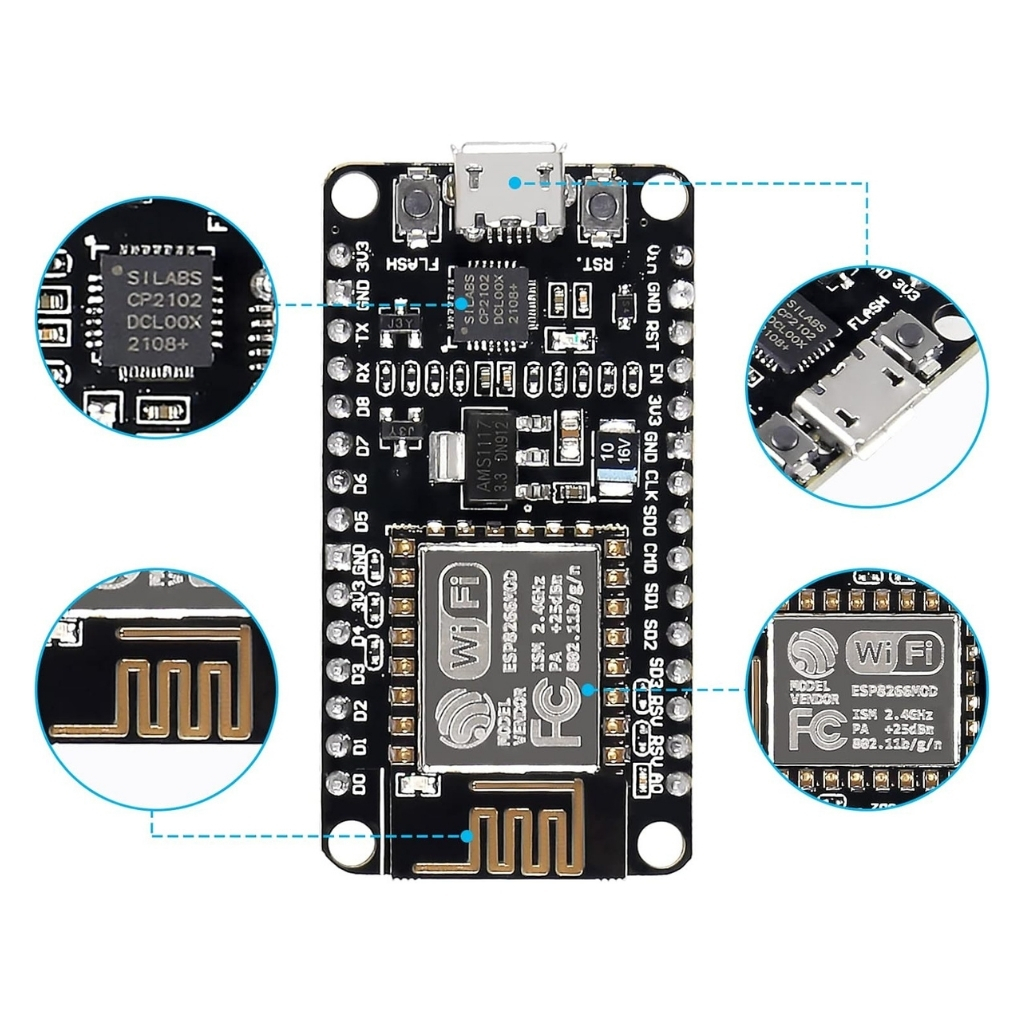

• USB-UART Dönüştürücü: CP2102
• USB Tipi: Mikro USB
• Flash Bellek: 4MB (32Mbit)
• RAM: ~50KB kullanılabilir
• GPIO Sayısı: 11 dijital pin
• ADC Kanalı: 1 (10-bit, 0-3.3V)
• PWM Pinleri: Tüm GPIO pinleri

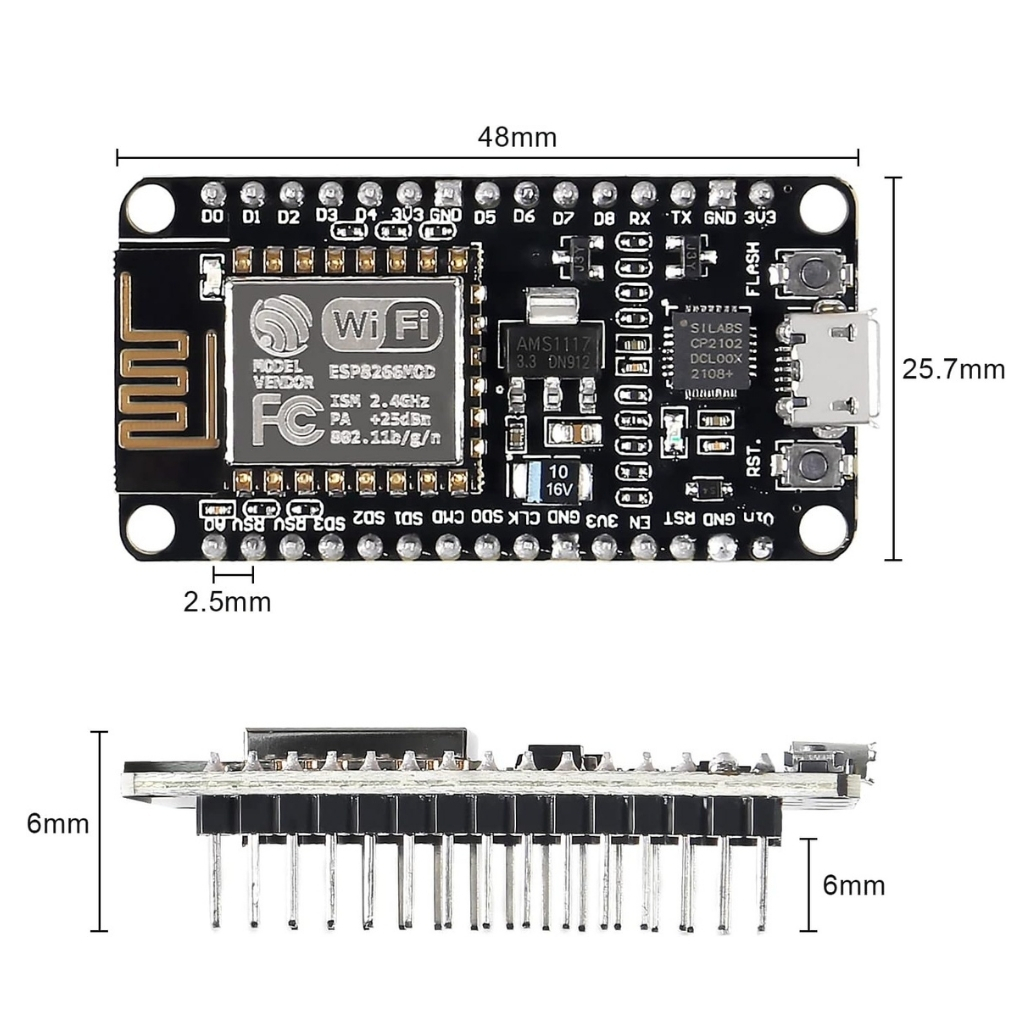

• PCB Boyutu: 49mm x 26mm x 13mm
• Çip Seti: ESP-12E
• Firmware: NodeMCU açık kaynak firmware
• Desteklediği Programlama Dilleri: Lua, C/C++ (Arduino IDE), MicroPython
• Haberleşme Protokolleri: SPI, I2C, UART, PWM
• İşlemci Hızı: 80 MHz (160 MHz'e kadar overclock yapılabilir)
• Ağ Protokolleri: IPv4, TCP/UDP/HTTP/FTP
• Güvenlik: WPA/WPA2
• Çalışma Sıcaklığı: -40°C ile +125°C

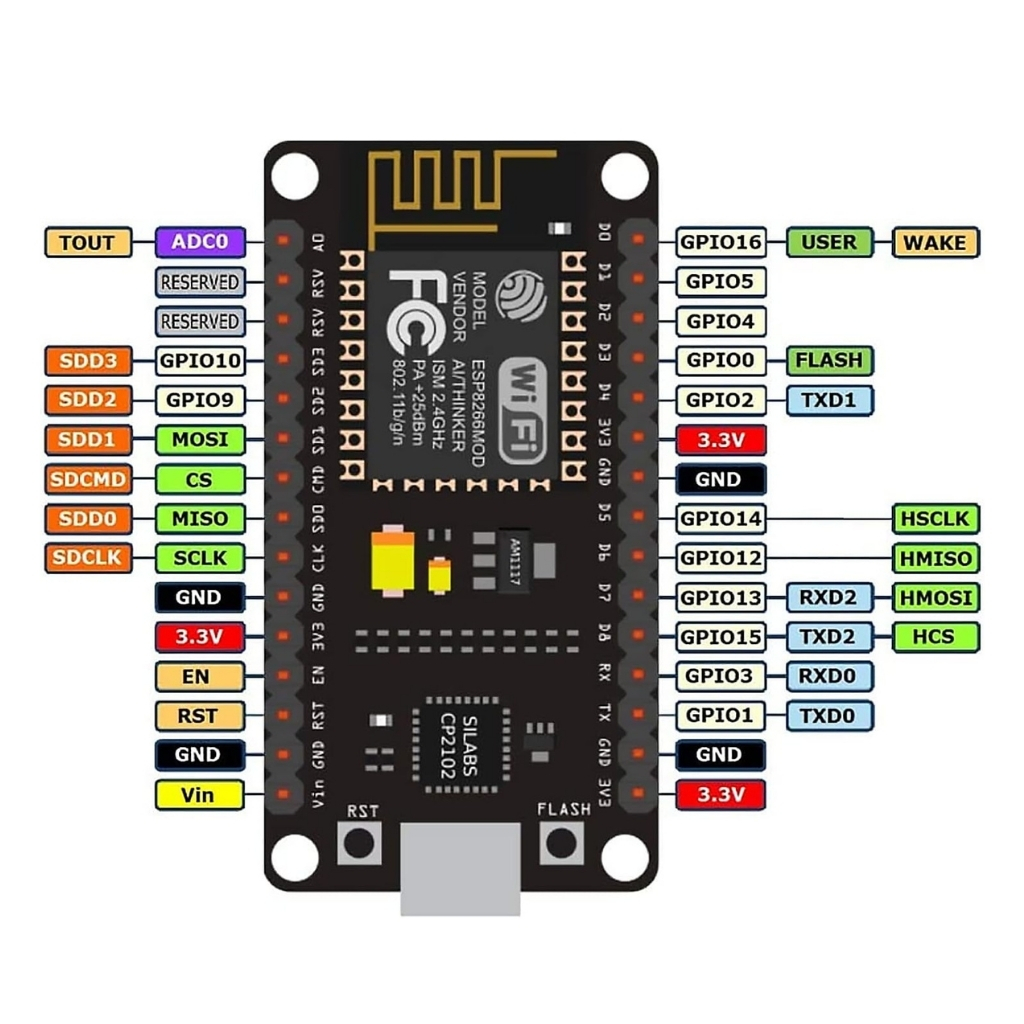

• Pin Sayısı: 30 (2 x 15 header)

Kullanım Alanları

NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

IoT ve Akıllı Ev Projeleri

• Akıllı ev sistemleri ve otomasyon
• Uzaktan kontrol edilebilir cihazlar
• Sensör verilerini buluta aktarma
• WiFi kontrollü elektrikli cihazlar
• Akıllı termostat ve aydınlatma sistemleri

Sensör Ağları ve Veri Toplama

• Sıcaklık ve nem monitörleri
• Çevre izleme istasyonları
• Hava kalitesi ölçüm sistemleri
• Enerji tüketim monitörleri
• Tarımsal sensör ağları

Eğitim ve Hobi Projeleri

• IoT eğitim platformları
• Kablosuz robot kontrol sistemleri
• WiFi kontrollü LED projeleri
• Hava durumu istasyonları
• Web tabanlı kontrol sistemleri
• Kablosuz oyun kontrol cihazları

Avantajlar ve Özellikler

NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı'nın sağladığı avantajlar ve çözümler.

• Entegre WiFi: Harici WiFi modülü gerektirmeden kablosuz iletişim
• Kolay Programlama: USB bağlantısı ile doğrudan programlama
• Düşük Maliyet: Uygun fiyatla WiFi yetenekli projeler geliştirme
• Çok Dil Desteği: Lua, Arduino C/C++, MicroPython ile programlama esnekliği
• Açık Kaynak: Geniş topluluk desteği ve hazır kütüphaneler
• Düşük Güç Tüketimi: Pil ile çalışan projelere uygunluk
• Kompakt Boyut: Küçük projelere kolay entegrasyon
• Güçlü İşlemci: Karmaşık uygulamaları çalıştırabilme kapasitesi
• CP2102 Çip: Stabil ve yüksek hızlı USB-seri iletişim
• Breadboard Uyumlu: Standart 2.54mm pin aralığı ile prototipleme kolaylığı

Programlama ve Kurulum

NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı'nın programlanması ve kurulumu hakkında bilgiler.

Arduino IDE ile kurulum adımları:

• Arduino IDE'yi yükleyin ve başlatın
• Tercihler menüsünden Kart Yöneticisi URL'sine şu adresi ekleyin: http://arduino.esp8266.com/stable/package_esp8266com_index.json
• Araçlar > Kart > Kart Yöneticisi'nden "esp8266" araması yapın
• ESP8266 paketini yükleyin
• Kartı USB ile bilgisayarınıza bağlayın
• Araçlar > Kart menüsünden "NodeMCU 1.0 (ESP-12E Module)" seçin
• Doğru port seçimini yapın
• Basit bir test kodu yükleyerek çalışıp çalışmadığını kontrol edin

MicroPython kurulumu:

• MicroPython firmware dosyasını indirin
• esptool.py aracını yükleyin: pip install esptool
• Kartı silme komutu: esptool.py --port PORT_ADI erase_flash
• Firmware yükleme: esptool.py --port PORT_ADI --baud 460800 write_flash 0 firmware.bin
• Karta REPL ile bağlanmak için Putty veya Thonny IDE kullanabilirsiniz

Lua ile programlama:

• ESPlorer IDE'yi indirin ve yükleyin
• Kartı bilgisayara bağlayın ve doğru portu seçin
• Lua scriptlerinizi yazıp direkt kartın flash belleğine yükleyin
• init.lua dosyası ile başlangıç kodlarını tanımlayabilirsiniz

Sorun Giderme ve İpuçları

NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kart Algılanmıyor: CP2102 sürücüsünü güncelleyin veya yeniden yükleyin.
• Yükleme Hatası: Flash tuşunu basılı tutarak yeniden başlatın veya otomatik yükleme devresini kontrol edin.
• WiFi Bağlantı Sorunu: Güç kaynağını kontrol edin, yetersiz güç WiFi bağlantısını zayıflatabilir.
• Kart Sıfırlanma Sorunu: Bypass kapasitörü ekleyin, güç kaynağı stabilitesini artırın.
• Deep Sleep Sorunları: RST ve GPIO16 pinlerini bağlayın, uyandırma için gereklidir.

Verimli Kullanım İpuçları

• Güç tüketimini azaltmak için Deep Sleep modunu kullanın
• Projelerinizde güvenilir 3.3V güç kaynağı kullanın
• GPIO pinlerinin gerçek numaralarını ve fonksiyonlarını belirten bir referans tablosu hazırlayın
• 3.3V üzerindeki sinyaller için seviye dönüştürücüler kullanın
• Kararlı çalışma için 1000μF kapasitör ekleyin
• WiFi bağlantısı için basit durum makinesi yaklaşımı kullanın
• HTTP istekleri için asenkron kütüphaneleri tercih edin

Paket İçeriği

• NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı
