NE555 Ayarlanabilir Pulse Modülatörü

NE555 Ayarlanabilir Pulse Modülatörü

NE555 Ayarlanabilir Pulse Modülatörü, NE555 zamanlayıcı entegresi etrafında tasarlanmış, ayarlanabilir frekans ve görev döngüsü (duty cycle) sağlayan kullanışlı bir modüldür. Potansiyometreler ile kolay ayarlama imkanı sunar.

Arduino projelerinize yardımcı olacak bu modül, darbe sinyali gerektiren uygulamalar için ideal bir çözümdür. PWM sinyalleri ile motor hız kontrolü, LED parlaklık ayarı ve zamanlayıcı uygulamalarında kullanılabilir.

Kompakt tasarımı ve düşük güç tüketimi ile robotik, otomotiv ve endüstriyel otomasyon projelerinize kolay entegrasyon sağlar. Breadboard uyumlu pin dizilimi ile hızlı prototipleme yapmanıza olanak tanır.

Teknik Özellikler

NE555 Ayarlanabilir Pulse Modülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Entegre: NE555 Timer IC
• Çalışma Voltajı: 5V - 15V DC
• Maksimum Akım: <100mA (5V'ta)
• Frekans Aralığı: Yaklaşık 1Hz - 200kHz (ayarlanabilir)
• Görev Döngüsü (Duty Cycle): Yaklaşık %1 - %99 arasında ayarlanabilir
• Çıkış Tipi: TTL/CMOS uyumlu kare dalga
• Çıkış Voltajı: Giriş voltajına yakın (5V girişte yaklaşık 4,5V çıkış)
• Kontrol Elemanları: 2 adet potansiyometre (frekans ve görev döngüsü ayarı için)
• LED Gösterge: Çıkış durumunu gösteren güç/darbe LED'i
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Çalışma Modu: Astable (sürekli osilatör)
• Çıkış Akımı: Maksimum 200mA sink/source
• Kararlılık: ±1% (sıcaklık değişimlerinde)

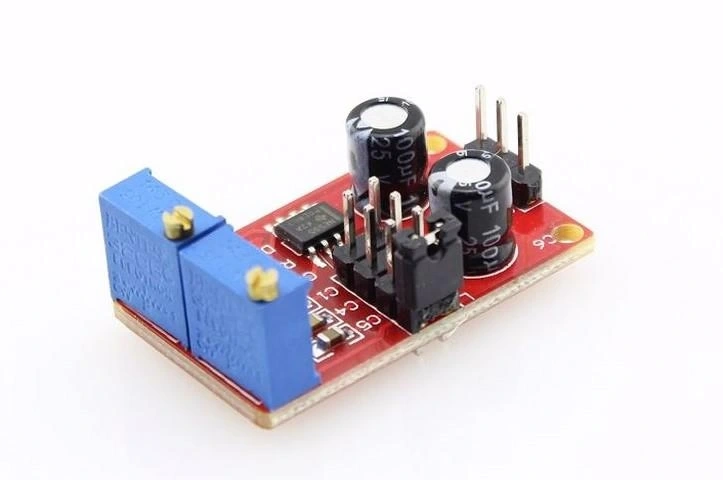

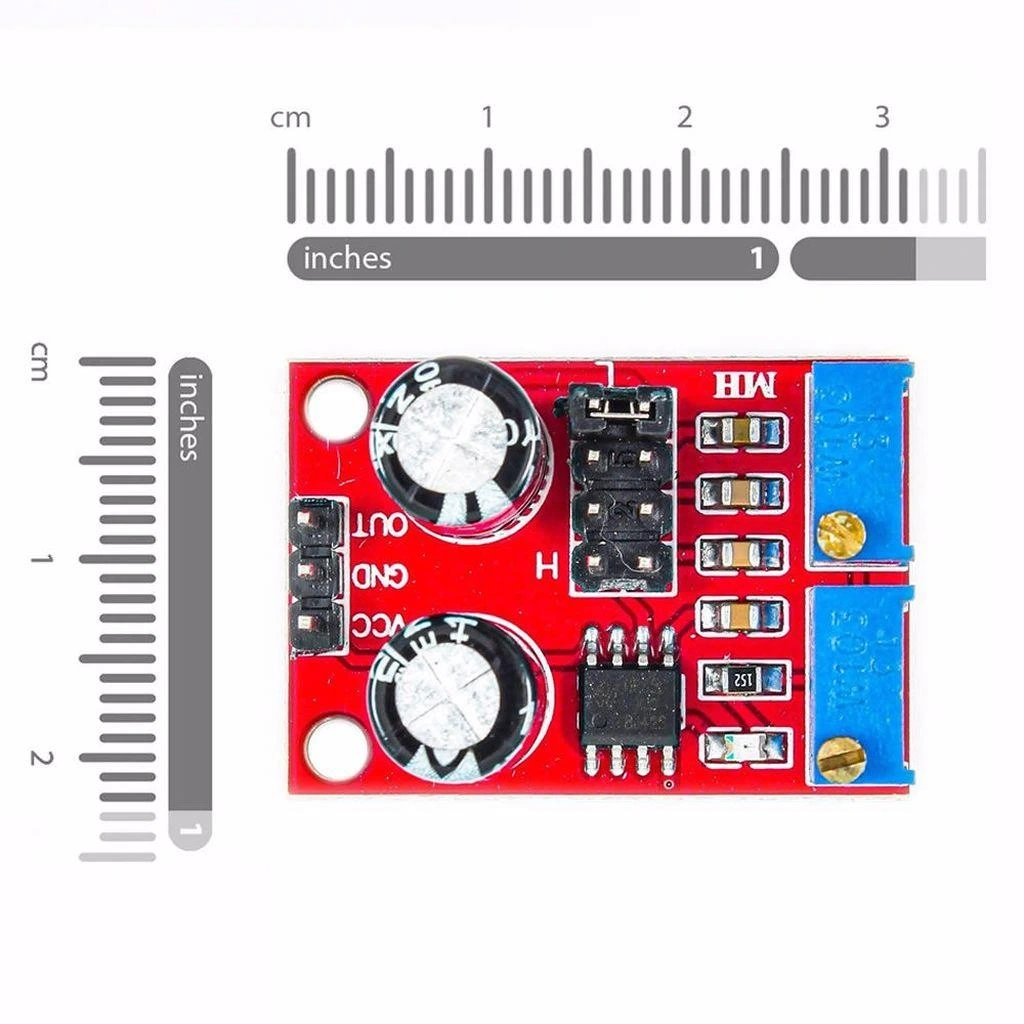

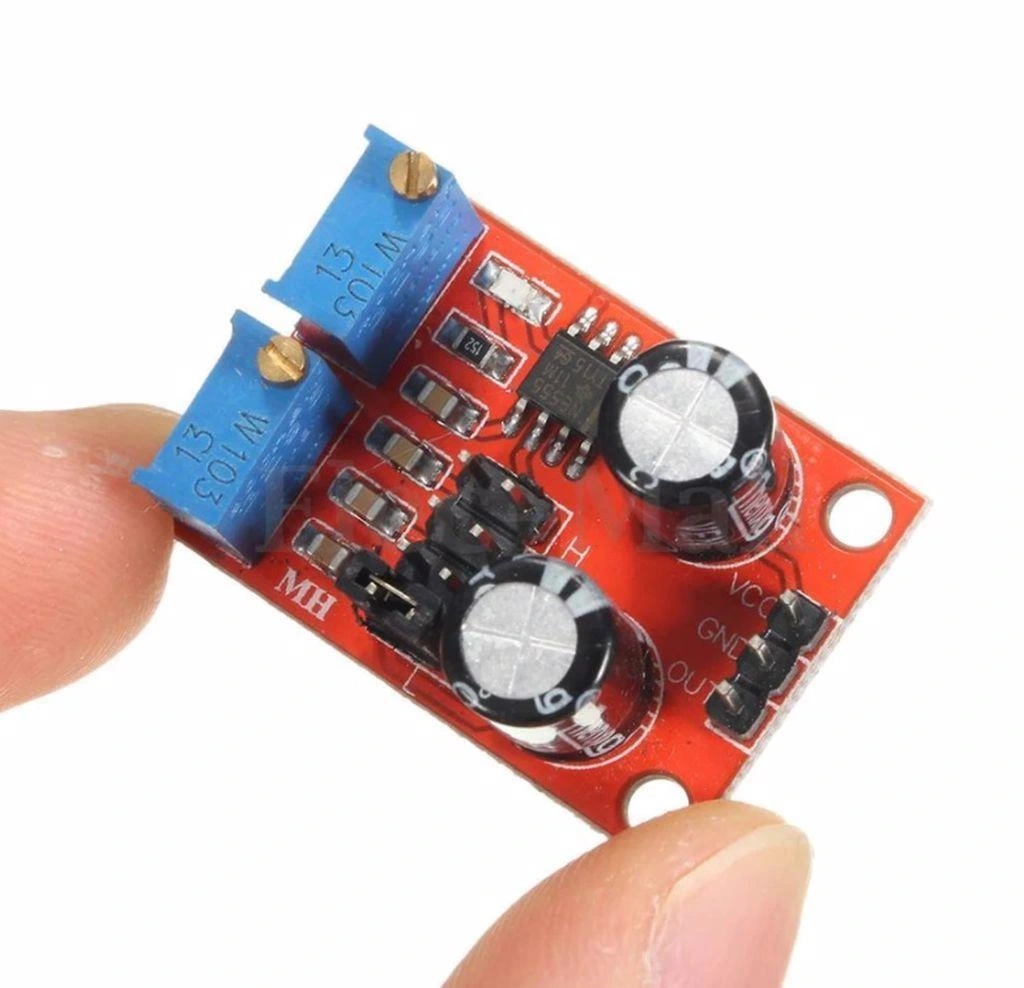

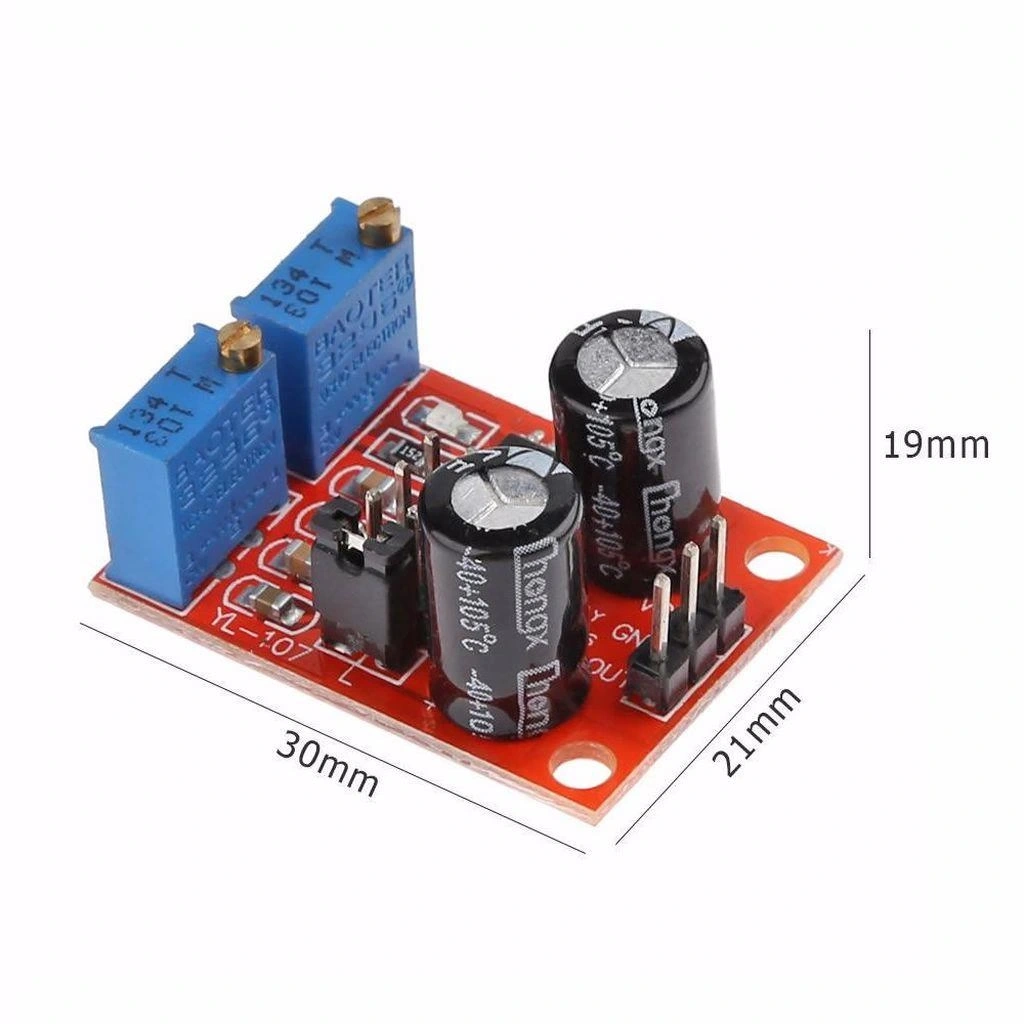

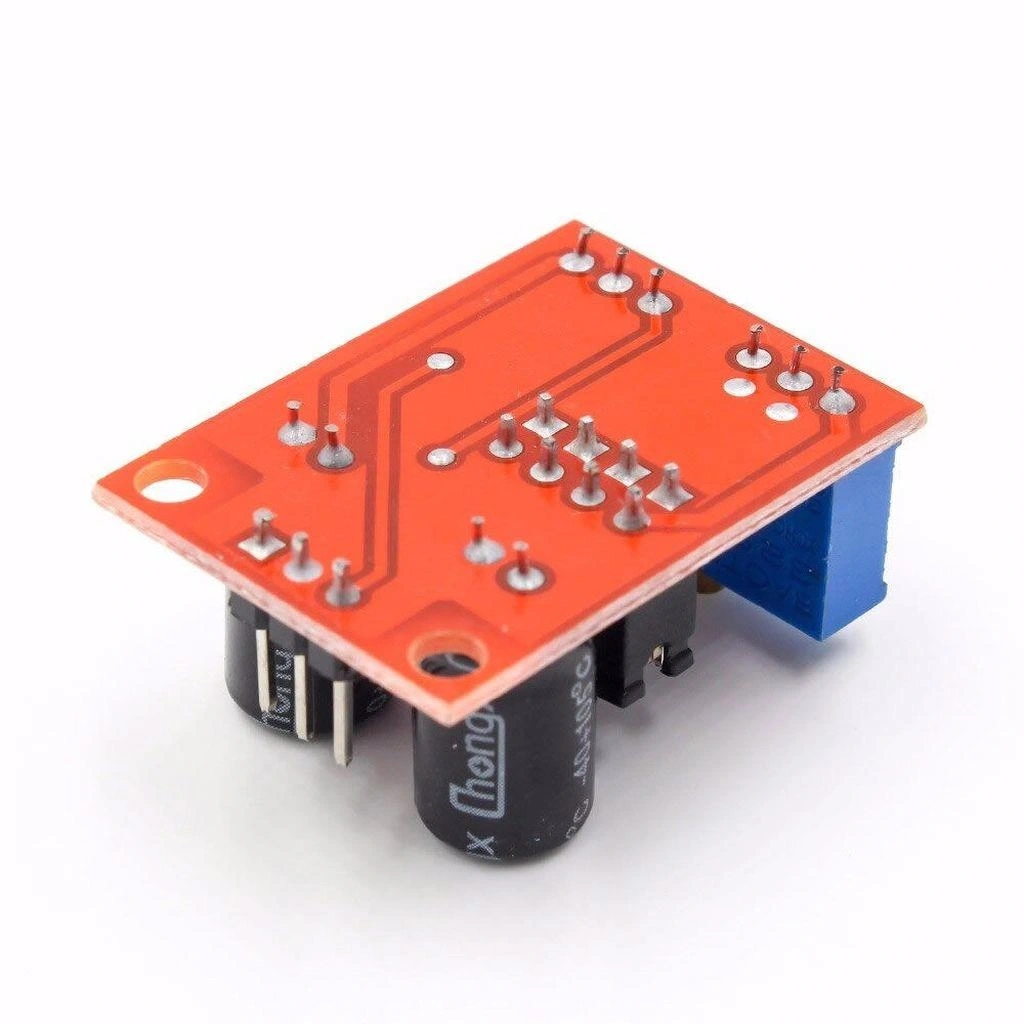

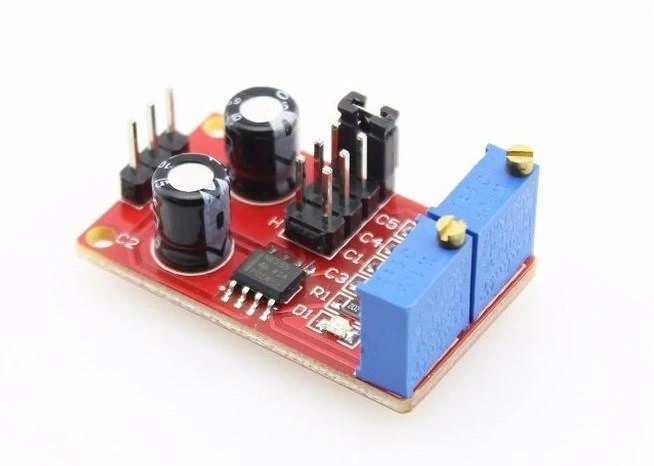

• PCB Boyutları: Yaklaşık 35mm x 25mm x 15mm
• Montaj Delikleri: 2 adet, 3mm çapında
• Bağlantı Pinleri: VCC, GND, OUT (çıkış).
• Ağırlık: Yaklaşık 10g

Paket İçeriği

• 1 x NE555 Ayarlanabilir Pulse Modülatörü kartı

Bağlantı ve Kullanım

NE555 Ayarlanabilir Pulse Modülatörü'nün mikrodenetleyicilere ve diğer elektronik devrelere bağlantı şeması ve kullanım talimatları.

NE555 modülünü bağlamak için aşağıdaki adımları izleyin:

• Güç Bağlantısı: VCC pini güç kaynağının pozitif terminaline (5V-15V), GND pini de negatif terminale (toprak) bağlanmalıdır.
• Çıkış Bağlantısı: OUT pini kontrol etmek istediğiniz cihazın sinyal girişine bağlanır. Bu doğrudan bir mikrodenetleyicinin dijital girişi, LED'in anodu (uygun direnç üzerinden) veya transistörün base/gate bacağı olabilir.
• Ayarlama: Frekans potansiyometresini çevirerek darbe hızını, görev döngüsü potansiyometresini çevirerek darbenin aktif kalma süresini ayarlayabilirsiniz.

Arduino ile kullanım örneği:

• VCC → Harici 5-12V güç kaynağı
• GND → Arduino GND ve güç kaynağı GND (ortak)
• OUT → Arduino dijital pin (örneğin D2)

Arduino kodunda, bu giriş pinini "digitalRead()" ile okuyarak veya "attachInterrupt()" fonksiyonu ile kesme tetikleyicisi olarak kullanabilirsiniz. Modüller arasında sıkça tercih edilen NE555, elektronik projelerin temel yapı taşlarından biridir.

Uygulama Alanları

NE555 Ayarlanabilir Pulse Modülatörü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Motor Kontrol Uygulamaları

• DC motor hız kontrolü
• Servo motor pozisyonlama
• Step motor sürücü darbe üretimi
• ESC (Elektronik Hız Kontrolcüsü) kontrolü

Aydınlatma Kontrol Sistemleri

• LED parlaklık ayarı
• Pulse aydınlatma efektleri
• RGB LED renk geçiş kontrolü
• Reklam panelleri için yanıp sönen ışıklar

Genel Elektronik Uygulamaları

• Zamanlayıcı devreleri
• Sensor tetikleme sinyalleri
• Ses üreteci (Buzzer kontrolü)
• Test sinyali jeneratörü

Proje Örnekleri

NE555 Ayarlanabilir Pulse Modülatörü kullanılarak yapılabilecek detaylı proje örnekleri.

Ayarlanabilir LED Yanıp Sönme Sistemi

NE555 modülünü kullanarak farklı desenlerde yanıp sönen bir LED aydınlatma sistemi oluşturabilirsiniz. NE555 çıkışını birkaç transistör aracılığıyla yüksek güçlü LED'lere veya LED şeritlerine bağlayabilirsiniz. Frekans potansiyometresi ile yanıp sönme hızını 1Hz ile 20Hz arasında ayarlayabilir, görev döngüsü potansiyometresi ile LED'lerin yanık kalma süresini değiştirebilirsiniz. Bu sisteme fotosensör ekleyerek, ortam ışığına göre otomatik parlaklık ayarı yapabilirsiniz. Birden fazla NE555 modülü kullanarak, farklı LED gruplarının birbirinden bağımsız yanıp sönmesini sağlayabilir ve etkileyici ışık şovları oluşturabilirsiniz. Bu proje, vitrin aydınlatması, dekoratif aydınlatma veya dikkat çekmesi gereken uyarı ışıkları için idealdir.

PWM Tabanlı DC Motor Hız Kontrolcüsü

NE555 modülü kullanarak, basit fakat etkili bir DC motor hız kontrolcüsü geliştirebilirsiniz. NE555 çıkışını MOSFET veya güç transistörü ile birleştirerek motor sürücü devresi oluşturabilirsiniz. Frekans potansiyometresini sabit bir değere ayarlayıp, görev döngüsü potansiyometresini motor hızını değiştirmek için kullanabilirsiniz. 100Hz-1kHz arası frekans ve %0-%100 arası görev döngüsü ayarı, çoğu küçük ve orta boyutlu DC motor için ideal kontrol aralığı sağlar. Ayrıca, sisteme akım sensörü ekleyerek aşırı yük koruması, yön kontrol rölesi ekleyerek ileri-geri hareketi ve fren fonksiyonu ekleyebilirsiniz. Bu proje, robot projeleri, model araçlar, konveyör bantları veya fan hız kontrol sistemleri için kullanılabilir.

Ultrasonik Temizleyici Kontrol Ünitesi

NE555 modülünü yüksek frekansta çalıştırarak, bir ultrasonik temizleyici için kontrol ünitesi oluşturabilirsiniz. NE555 modülünün frekansını 20kHz-40kHz arasına ayarlayıp, çıkışını bir güç amplifikatörü vasıtasıyla piezoelektrik transdüsere bağlayabilirsiniz. Görev döngüsü ayarı ile ultrasonik gücü kontrol edebilirsiniz. Arduino ile bir kontrol devresi ekleyerek, LCD ekranda çalışma parametrelerini görüntüleyebilir ve önceden programlanmış temizleme döngüleri oluşturabilirsiniz. Zamanlayıcı özelliği ekleyerek otomatik kapanma fonksiyonu, sıcaklık sensörü entegre ederek aşırı ısınma koruması sağlayabilirsiniz. Bu sistem, elektronik komponent temizliği, mücevher temizliği veya laboratuvar ekipmanlarının temizlenmesi için ev yapımı bir ultrasonik temizleyici olarak kullanılabilir.

Sorun Giderme ve İpuçları

NE555 Ayarlanabilir Pulse Modülatörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Modül Çalışmıyor: Besleme voltajının doğru aralıkta olduğunu kontrol edin (5V-15V).
• Kararsız Çıkış: Güç kaynağına 100µF kapasitör ekleyerek gürültüyü azaltın.
• Çıkış Düşük Voltaj: Yüksek akım çekimi nedeniyle olabilir, çıkış yükünü azaltın.
• Frekans Kayması: Sıcaklık değişimlerine duyarlıdır, sabit sıcaklıkta çalıştırın.
• Potansiyometre Hassasiyeti Düşük: Daha hassas ayar için seri direnç ekleyin.

Performans İpuçları

• Yüksek frekanslarda bypass kapasitör kullanın.
• Hassas frekanslarda kristal osilatör eklemeyi düşünün.
• Potansiyometrelerde ani değişimler için filtre kapasitörü ekleyin.
• Motor sürüşü için çıkışa freewheeling diyot ekleyin.
• Gürültü azaltmak için kısa kablolar ve düzgün topraklama kullanın.
