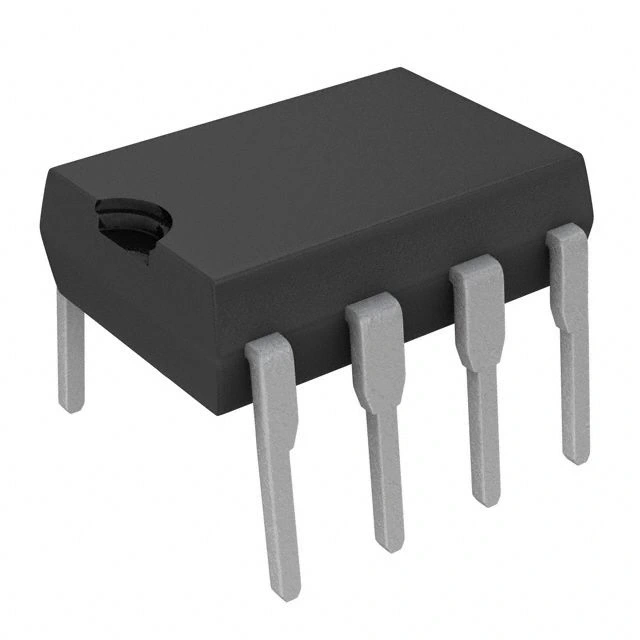

NE5532P DIP-8 OpAmp Entegresi

NE5532P DIP-8 OpAmp Entegresi

NE5532P, düşük gürültülü çift operasyonel yükselteç entegresidir. DIP-8 paketinde sunulan bu entegre, yüksek performanslı ses ve profesyonel ses uygulamaları için özel olarak tasarlanmıştır.

İki bağımsız yüksek performanslı opamp içeren NE5532P, düşük gürültü, yüksek slew rate ve düşük distorsiyon özellikleriyle öne çıkar. Elektronik komponentler arasında ses devrelerinin vazgeçilmez bileşenlerindendir.

Geniş besleme aralığı ve yüksek çıkış akımı kapasitesiyle entegreler içinde versatil bir opamp çözümü sunar. OpAmp olarak özellikle ses devreleri ve hassas sinyal işleme uygulamalarında tercih edilir.

Teknik Özellikler

NE5532P DIP-8 OpAmp Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Düşük Gürültülü Operasyonel Yükselteç (OpAmp)
• Üretici: Texas Instruments / NXP / ON Semiconductor
• Paket Tipi: DIP-8 (Dual In-line Package)
• Kanal Sayısı: 2 (Çift Kanal)
• Besleme Voltajı Aralığı: ±3V - ±20V (tipik ±15V)
• Maksimum Besleme Voltajı: ±22V
• Giriş Ofset Voltajı: 4mV (maksimum)
• Giriş Bias Akımı: 200nA (tipik)
• Giriş Gürültü Voltajı: 5.5nV/√Hz @ 1kHz (tipik)
• Giriş Gürültü Akımı: 0,7pA/√Hz @ 1kHz (tipik)
• Açık Döngü Kazancı: 100dB (tipik)
• Kazanç-Bant Genişliği Çarpımı: 10MHz (tipik)
• Slew Rate: 9V/µs (tipik)
• Çıkış Voltaj Salınımı: ±13V (±15V besleme)
• Çıkış Kısa Devre Akımı: 38mA (tipik)
• Toplam Harmonik Distorsiyon (THD): 0.002% (tipik)
• Ortak Mod Reddetme Oranı (CMRR): 100dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 100dB (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Güç Tüketimi: 80mW (tipik, ±15V besleme)
• Pin Sayısı: 8
• Montaj Tipi: Through-Hole (Delikli Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

NE5532P DIP-8 OpAmp Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Ses Uygulamaları

• Hi-Fi ses sistemleri
• Mikser devreleri
• Mikrofon preampları
• RIAA fonograf ön yükselteçleri
• Aktif crossover ve ton kontrol devreleri

Sinyal İşleme

• Aktif filtreler
• Line driver devreleri
• Tampon yükselteçleri
• Enstrümantasyon yükselteçleri
• Yüksek frekanslı sinyal koşullandırma

Profesyonel Ekipmanlar

• Stüdyo ses ekipmanları
• Efekt üniteleri
• EQ devreleri
• Profesyonel ses mikserleri
• Sinyal dağıtım devreleri

Avantajlar ve Özellikler

NE5532P DIP-8 OpAmp Entegresi'nin sağladığı avantajlar ve çözümler.

• Çift OpAmp: Tek pakette iki bağımsız yükselteç
• Düşük Gürültü: 5nV/√Hz gürültü seviyesi ile temiz ses
• Yüksek Slew Rate: 9V/µs değeri ile hızlı sinyal tepkisi
• Düşük Distorsiyon: %0.002 THD ile yüksek ses kalitesi
• Yüksek Çıkış Akımı: 38mA çıkış akımı ile düşük empedanslı yükleri sürebilme
• Geniş Besleme Aralığı: ±3V ile ±20V arası çalışabilme
• Yüksek Bant Genişliği: 10MHz kazanç-bant genişliği çarpımı
• Yüksek CMRR/PSRR: 100dB ile etkili gürültü reddetme
• Endüstri Standardı: Yaygın kullanılan pin düzeni
• Güvenilir Performans: Ses uygulamaları için optimum özellikler

Devre Tasarımı ve Kullanım

NE5532P DIP-8 OpAmp Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: Output A (1. Opamp Çıkışı)
• Pin 2: Inverting Input A (1. Opamp Tersleyen Girişi)
• Pin 3: Non-Inverting Input A (1. Opamp Terslemeyen Girişi)
• Pin 4: V- (Negatif Besleme)
• Pin 5: Non-Inverting Input B (2. Opamp Terslemeyen Girişi)
• Pin 6: Inverting Input B (2. Opamp Tersleyen Girişi)
• Pin 7: Output B (2. Opamp Çıkışı)
• Pin 8: V+ (Pozitif Besleme)

Temel Devre Konfigürasyonları:

RIAA Plak Ön Yükselteci

• İlk opamp kartırdaki sinyali yükseltir
• İkinci opamp RIAA eğrisini uygular
• Düşük gürültülü dizayn için 1% toleranslı metal film dirençler kullanılır
• Yüksek kaliteli poliester veya polipropilen kapasitörler tercih edilir

Mikrofon Preamplifikatörü

• İlk opamp mikrofon sinyalini yükseltir (20-60dB kazanç)
• İkinci opamp tampon veya ek eşitleme için kullanılır
• Düşük gürültülü güç kaynağı kritik önem taşır
• Yüksek kazançlı devrelerde PCB izolasyonu önemlidir

Aktif Crossover Filtre

• Her opamp farklı bir frekans bandını filtreler
• Sallen-Key, Butterworth, Linkwitz-Riley gibi topolojiler kullanılabilir
• Tek entegre ile stereo alçak veya yüksek geçiren filtre yapılabilir
• Filtrelerin kritik frekansları hassas komponentlerle ayarlanır

Besleme ve Bypass Kapasitörleri:

• V+ (Pin 8) pozitif beslemeye bağlanır
• V- (Pin 4) negatif beslemeye bağlanır
• Her besleme pini ile toprak arasına 0.1μF seramik kapasitör
• Ek olarak her besleme için 10μF elektrolitik kapasitör
• Kapasitörler entegre pinlerine mümkün olduğunca yakın yerleştirilmelidir
• Ses uygulamalarında düşük ESR değerli kapasitörler tercih edilir

PCB Tasarım Önerileri:

• Giriş ve çıkış hatlarını birbirinden uzak tutun
• Güç ve sinyal hatlarını ayırın
• Toprak düzlemini etkin kullanın
• Yüksek kazanç uygulamalarında sinyal izolasyonuna dikkat edin
• Ses uygulamalarında yıldız topraklama konfigürasyonu kullanın

Sorun Giderme ve İpuçları

NE5532P DIP-8 OpAmp Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Faz Kesilmesi (Phase Margin): 100pF'den büyük kapasitif yüklerde sorun yaşanabilir, seri direnç ekleyin
• RF Girişimi: Giriş pinlerinde RF filtreleri kullanın (100Ω seri direnç ve 100pF şönt kapasitör)
• Güç Kaynağı Gürültüsü: Yüksek kaliteli regülatörler ve daha fazla filtreleme kullanın
• Termal Gürültü: Düşük gürültülü metal film dirençler tercih edin
• Toprak Döngüsü Gürültüsü: Tek nokta topraklama kullanın, gürültü filtresi ekleyin

Ses Uygulamaları İpuçları

• Ses yolu için 1% veya daha iyi toleranslı dirençler kullanın
• Sinyal yolunda polisitren veya polipropilen kapasitörler tercih edin
• Besleme düzenlemesi için düşük gürültülü regülatörler kullanın
• Analog ve dijital devreleri ayrı bölümlerde tutun
• Sinyal seviyesi farklı devreler arasında uygun tamponlama yapın

Performans Optimizasyonu

• Kazanç-bant genişliği sınırlamalarını göz önüne alın, yüksek frekanslarda düşük kazanç kullanın
• Yüksek kazançlı devrelerde kaskad yapı tercih edin
• Mikrofon uygulamalarında giriş kısımlarını ekranlayın
• Kritik ses devrelerinde düşük ESR kapasitörler kullanın
• Çok yüksek kazançlı uygulamalarda (>60dB) enstrümantasyon amplifikatörleri düşünün

Paket İçeriği

• NE5532P DIP-8 OpAmp Entegresi
