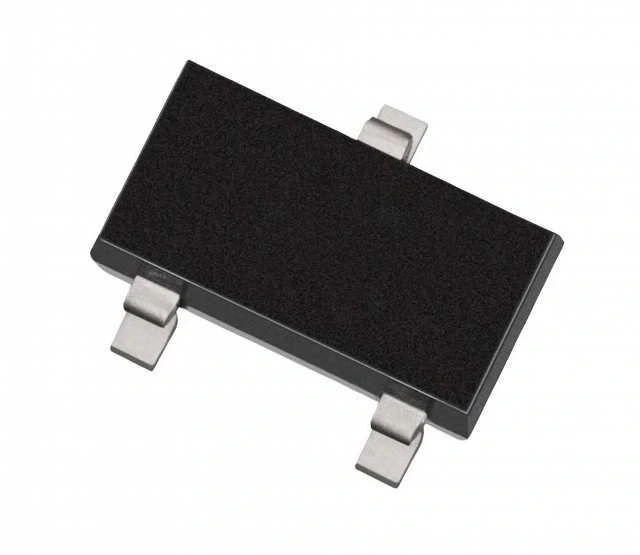

MUN2211T1G 100mA SMD - NPN Transistör

MUN2211T1G 100mA SMD NPN Transistör

MUN2211T1G, düşük güç uygulamaları için tasarlanmış küçük sinyal NPN transistörüdür. SOT-23 paketinde sunulan bu kompakt komponent, 100mA maksimum kollektör akımı ve 50V maksimum kollektör-emiter voltajı ile hassas sinyal işleme uygulamaları için idealdir.

Yüksek akım kazancı (h_FE) ve düşük gürültü özelliği ile MUN2211T1G, sinyal amplifikasyonu ve anahtarlama uygulamalarında güvenilir performans sergiler. Elektronik komponentler arasında yer alan bu transistör, düşük güçlü devrelerde sıkça tercih edilir.

Kompakt boyutu ve düşük güç tüketimi sayesinde MUN2211T1G, PCB alanının sınırlı olduğu projelerde mükemmel bir seçenektir. Transistör teknolojisinde güvenilir bir seçim olan MUN2211T1G, düşük gürültü ve yüksek performans gerektiren uygulamalar için tasarlanmıştır.

Teknik Özellikler

MUN2211T1G 100mA SMD NPN Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: SOT-23 / TO-236
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 50V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 50V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 100.mA
• Puls Kollektör Akımı (I_CM): 200,mA
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 150mV (typ) @ I_C = 10mA, I_B = 1mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 0.65V (typ) @ I_C = 10mA, I_B = 1mA
• DC Akım Kazancı (h_FE): 220-450 @ I_C = 10mA, V_CE = 5V
• Geçiş Frekansı (f_T): 250MHz (typ)
• Gürültü Figürü (NF): 2dB (typ) @ 10MHz
• Kollektör-Baz Kapasitansı (C_cb): 4pF (typ)
• Giriş Kapasitansı (C_ib): 10pF (typ)
• Yükselme Zamanı (t_r): 35ns (typ)
• Düşme Zamanı (t_f): 35ns (typ)
• Maksimum Güç Dağılımı (P_tot): 250mW @ 25°C
• Termal Direnç (R_thj-a): 500 K/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

MUN2211T1G 100mA SMD NPN Transistör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal İşleme

• Küçük sinyal amplifikatörleri
• Ön amplifikatör devreleri
• Frekans mikserleri
• Akım ayna devreleri
• Diferansiyel amplifikatörler

Anahtarlama Uygulamaları

• Düşük güçlü dijital anahtarlama
• LED sürücüler
• Seviye çevirici devreler
• Lojik giriş tamponları
• Sensör arayüzleri

Hassas Elektronik

• Düşük gürültülü ölçüm devreleri
• Medikal cihaz elektroniği
• Enstrümantasyon amplifikatörleri
• Algılayıcı devreler
• Preamplifikatör katları

Avantajlar ve Özellikler

MUN2211T1G 100mA SMD NPN Transistör'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Akım Kazancı: 220-450 h_FE değeri ile verimli çalışma
• Düşük Gürültü Performansı: Hassas sinyal uygulamaları için ideal
• Yüksek Frekans Özelliği: 250MHz geçiş frekansı
• Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
• Düşük Doyma Voltajı: Minimum güç kaybı
• Orta Voltaj Dayanımı: 50V maksimum V_CEO değeri
• Düşük Giriş Kapasitansı: Hızlı anahtarlama performansı
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
• RoHS Uyumluluğu: Çevre dostu ürün
• Düşük Güç Tüketimi: Batarya ile çalışan cihazlar için uygun

Devre Tasarımı ve Kullanım

MUN2211T1G 100mA SMD NPN Transistör'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 3): Yük bağlantısı
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 2): Toprak veya referans seviyesi

Pin Yapılandırması:

• SOT-23 paketinde pin dizilimi: 1-Baz, 2-Emiter, 3-Kollektör
• Düz yüzeyden bakıldığında, pinler saat yönünün tersine 1, 2, 3 şeklindedir
• Standart NPN transistör pin dizilimine sahiptir
• Doğrulama için multimetre ile diyot testi yapılabilir
• Pinleri belirlerken transistör işaretlemesine dikkat edin

Amplifikatör Devresi Tasarımı:

• Sinyal amplifikasyonu için uygun baz bias noktası seçin
• Kollektör direncini 1kΩ ile 10kΩ arasında tercih edin
• DC çalışma noktasını I_C = 5-10mA olacak şekilde ayarlayın
• Maksimum sinyal gürültü oranı için optimum baz akımını belirleyin
• Yüksek frekans uygulamalarında parazitik kapasitansları minimize edin

Anahtarlama Devresi Tasarımı:

• Anahtarlama için baza 10kΩ-100kΩ seri direnç bağlayın
• Baz-emiter arası 100kΩ pull-down direnci kullanın
• Hızlı anahtarlama için düşük değerli baz direnci tercih edin
• Mikrodenetleyici ile sürmek için 3.3V/5V lojik seviye uyumludur
• LED sürme uygulamalarında akım sınırlama direnci kullanın

Sorun Giderme ve İpuçları

MUN2211T1G 100mA SMD NPN Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sinyal Gürültüsü: Yetersiz dekuplaj veya uzun PCB yolları
• Düşük Kazanç: Uygun olmayan bias noktası seçimi
• Yüksek Frekans Sorunları: Parazitik kapasitanslar ve indüktanslar
• Sıcaklık Kararsızlığı: Yetersiz termal tasarım
• SOT-23 Lehimleme Zorlukları: Uygun olmayan lehimleme teknikleri

Düşük Gürültülü Tasarım İpuçları

• Sinyal hatlarını kısa tutun ve toprak düzlemine yakın yerleştirin
• Güç hatları için dekuplaj kapasitörleri kullanın (100nF, transistöre yakın)
• Kollektör yükü için düşük gürültülü metal film dirençler tercih edin
• Kritik sinyal yollarını diğer devre elemanlarından izole edin
• Gürültü duyarlı uygulamalarda PCB için ayrı toprak bölgeleri oluşturun

Performans İyileştirme İpuçları

• Optimum çalışma için baz akımını kollektör akımının 1/10'u civarında tutun
• Yüksek frekans performansı için düşük değerli baz ve kollektör dirençleri kullanın
• Sıcaklık stabilizasyonu için emitere küçük değerli direnç ekleyin
• Darlington bağlantı ile daha yüksek akım kazancı elde edin
• Düşük gürültü için uygun PCB tasarımı ve komponent yerleşimi yapın

Paket İçeriği

• MUN2211T1G 100mA SMD NPN Transistör
