MT3608 2A Dc-Dc Güç Modülü Micro USB Çıkışlı

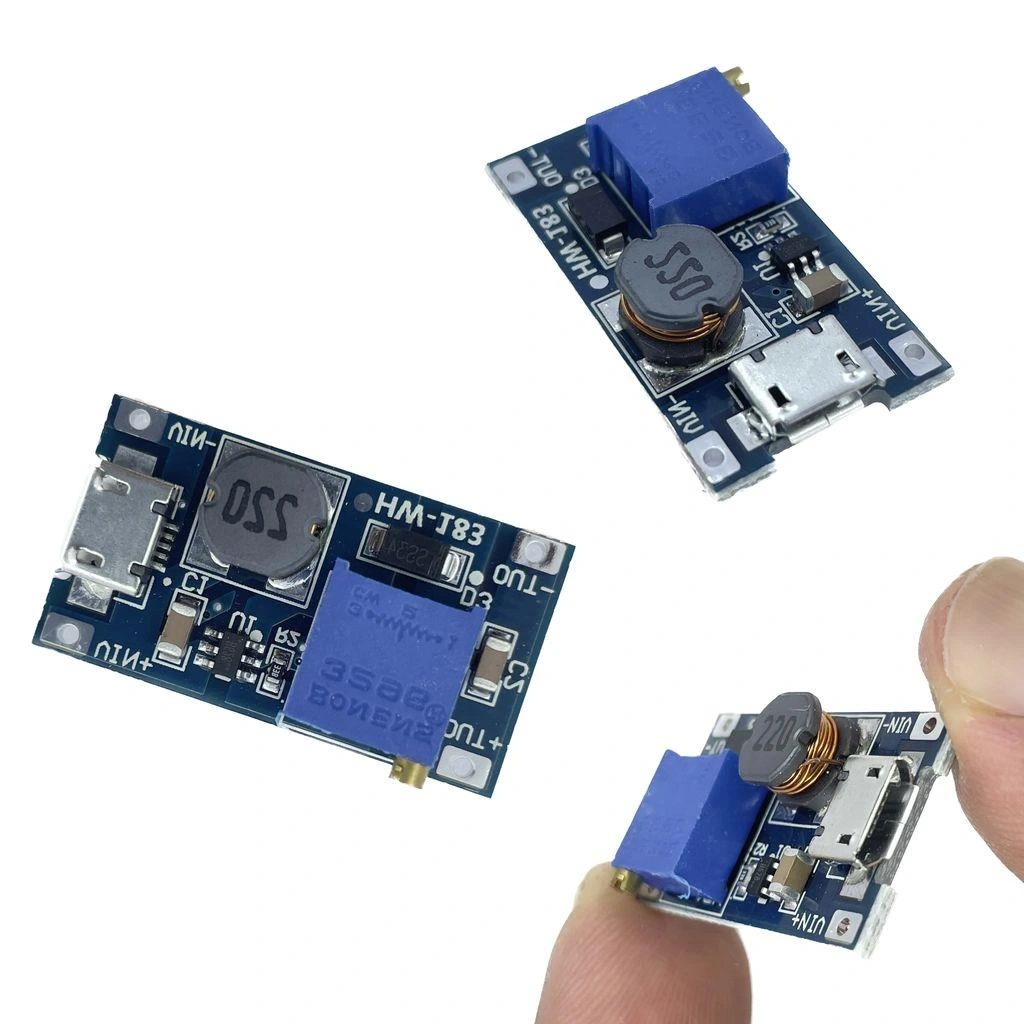

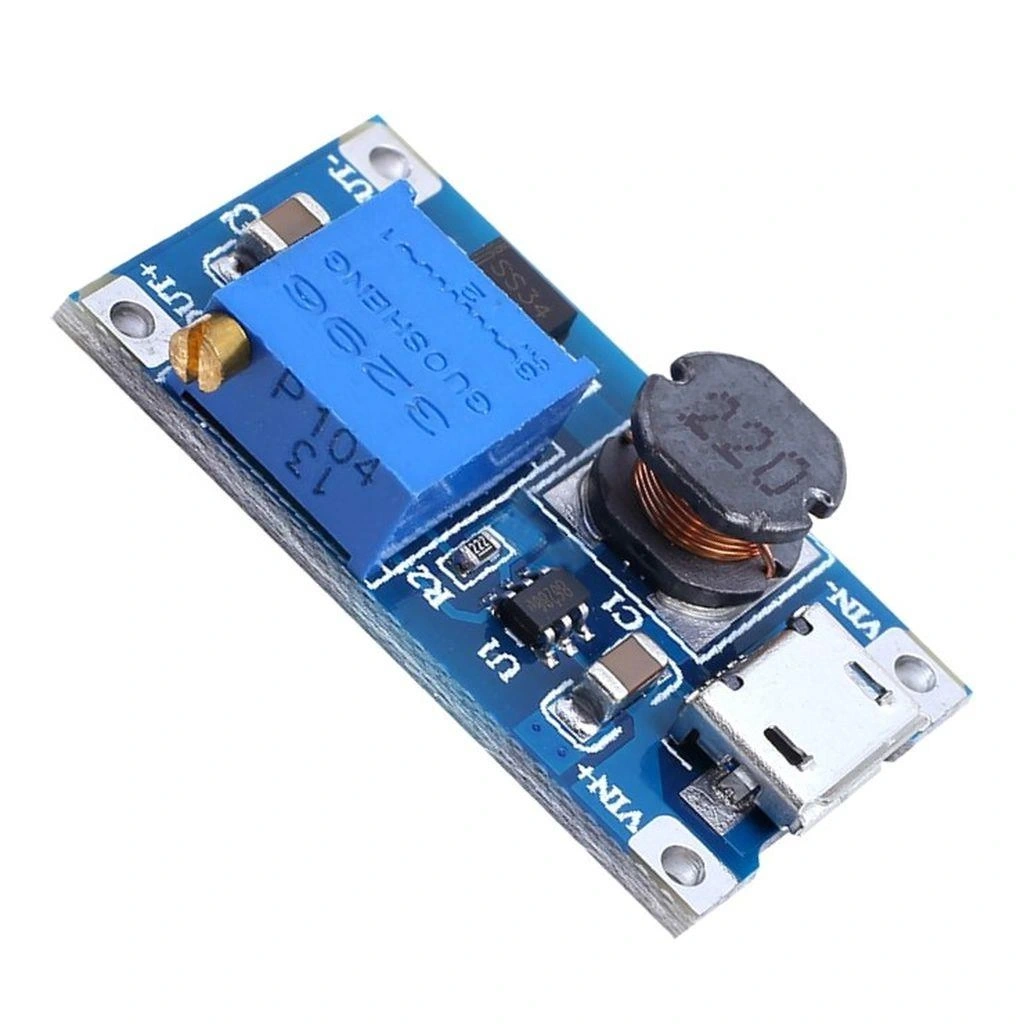

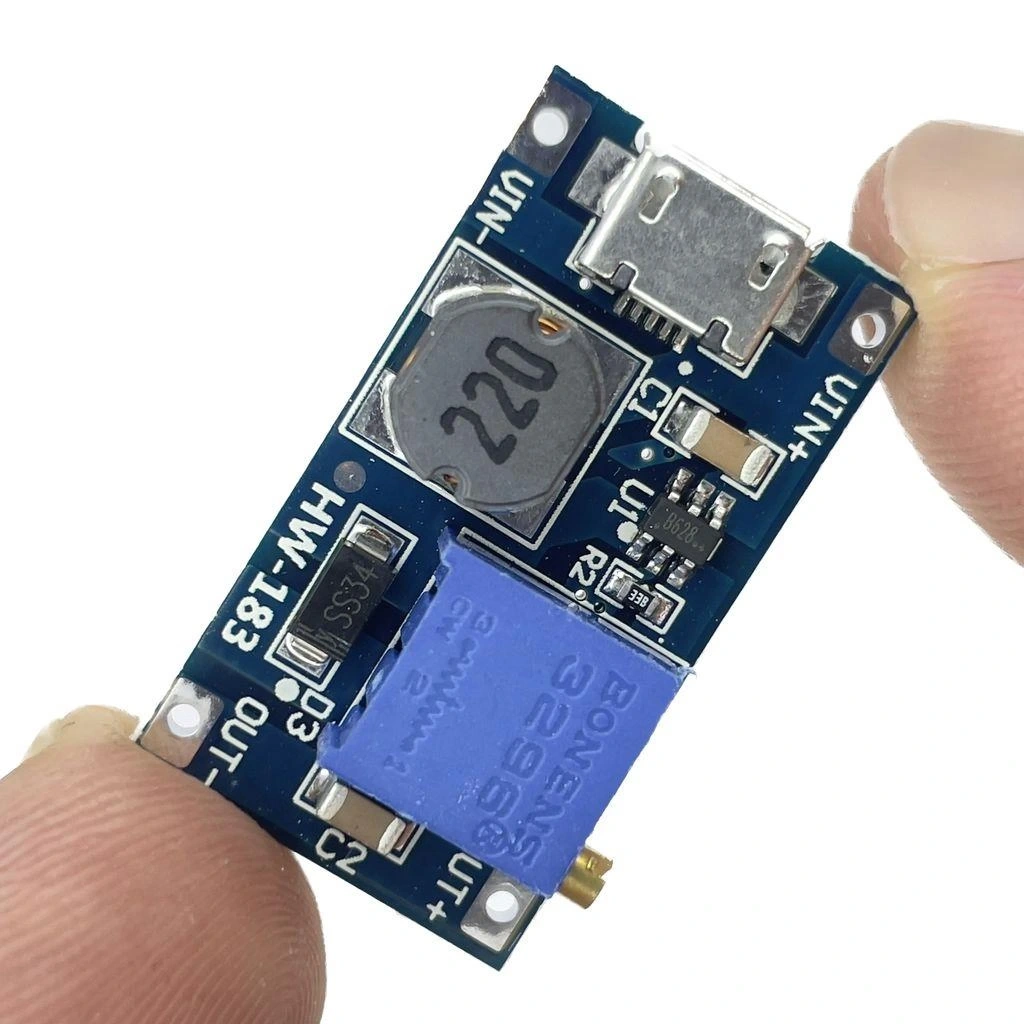

MT3608 2A DC-DC Güç Modülü (Micro USB Çıkışlı)

MT3608 2A DC-DC Güç Modülü, düşük voltajlı güç kaynaklarından 5V Micro USB çıkış elde etmek için tasarlanmış kompakt bir step-up dönüştürücüdür. 2V-5V aralığındaki giriş voltajlarını sabit 5V çıkışa yükselterek, taşınabilir elektronik cihazlarınızı beslemek için idealdir.

Bu modül, Arduino projeleri, mobil cihaz şarjı ve USB beslemeli sensörler için mükemmel bir çözüm sunar. Entegre Micro USB çıkış portu sayesinde standart USB kabloları kullanarak cihazlarınızı kolayca besleyebilirsiniz.

Voltaj Dönüştürücüler kategorisindeki bu ürün, yüksek verimli MT3608 entegresi, kompakt boyutu ve kullanım kolaylığı ile bataryadan USB beslemeli cihazları çalıştırmak için güvenilir bir çözümdür.

Teknik Özellikler

MT3608 2A DC-DC Güç Modülünün (Micro USB Çıkışlı) detaylı teknik özellikleri aşağıda listelenmiştir.

• Dönüştürücü Tipi: Boost (Step-Up) DC-DC Dönüştürücü.
• Ana Entegre: MT3608 Yüksek Verimli Step-Up Kontrolör
• Giriş Voltajı: 2V - 5V DC,
• Çıkış Voltajı: 5V DC (sabit)
• Maksimum Çıkış Akımı: 2A (giriş voltajına bağlı)
• Çalışma Frekansı: 1.2MHz
• Verimlilik: %93'e kadar (yük ve giriş voltajına bağlı)
• Giriş Bağlantısı: IN+ ve IN- pinleri
• Çıkış Bağlantısı: Micro USB dişi port
• Minimum Başlangıç Voltajı: 2V
• Çıkış Dalgalanması: <100mV (tipik)
• Kısa Devre Koruması: Sınırlı
• Aşırı Sıcaklık Koruması: Var
• Çalışma Sıcaklığı: -40°C ~ +85°C
• PCB Boyutları: 35mm x 17mm x 8mm (yaklaşık)
• Montaj Delikleri: 2 adet 2mm çapında
• LED Gösterge: Çıkış aktif olduğunda yanan güç LED'i
• Ağırlık: Yaklaşık 5g

Bağlantı ve Kullanım

MT3608 2A DC-DC Güç Modülünün (Micro USB Çıkışlı) bağlantısı ve kullanım talimatları.

Temel bağlantı:

• Güç Kaynağı Bağlantısı:
  • IN+ pinine güç kaynağının pozitif (+) ucu
  • IN- pinine güç kaynağının negatif (-) ucu
• Çıkış Bağlantısı:
  • Micro USB portuna şarj edilecek veya beslenecek cihazı bağlayın
  • Standart USB kabloları ile kullanılabilir (Micro USB - USB-A, Micro USB - USB-C, vb.)

Uygun güç kaynakları:

• Pil Seçenekleri:
  • 1-2x AA veya AAA pil (1.5V - 3V)
  • 1x 18650 Lityum-iyon pil (3.7V)
  • 1x LiPo pil (3.7V)
  • 2x CR2032 düğme pil (6V)
• Diğer Kaynaklar:
  • Solar panel (2V-5V çıkışlı)
  • Süper kapasitörler
  • Düşük voltajlı güç adaptörleri

Kullanım önerileri:

• Giriş voltajı minimum 2V olmalıdır, altında modül çalışmayabilir
• Yüksek akım gerektiren cihazlarda yeterli giriş gücü sağlandığından emin olun
• Giriş voltajı düştükçe maksimum çıkış akımı da düşer
• Sürekli yüksek akım çekiminde modülün ısınması normaldir
• Modülün etrafında yeterli hava sirkülasyonu sağlayın

Uyumluluk notları:

• Çoğu akıllı telefon ve tablet ile uyumludur (düşük akım uyarısı alabilirsiniz)
• Akıllı telefonlar genellikle yavaş şarj olacaktır (500-800mA)
• Arduino, Raspberry Pi ve benzeri geliştirme kartları ile sorunsuz çalışır
• Basit USB fan, LED lamba gibi düşük güçlü cihazlar için idealdir
• Yüksek güç gerektiren cihazlar (örn. harici disk) için uygun olmayabilir

Uygulama Alanları

MT3608 2A DC-DC Güç Modülünün (Micro USB Çıkışlı) kullanılabileceği çeşitli projeler ve uygulama alanları.

Taşınabilir Güç Çözümleri

• Acil durum telefon şarj cihazı
• AA pilli güç bankası
• Kamp ve outdoor elektronik besleme
• Taşınabilir oyun konsolları için güç kaynağı
• Giyilebilir teknoloji projeleri

Arduino ve DIY Projeleri

• Pil ile çalışan Arduino projeleri
• USB sensör beslemesi
• Raspberry Pi Zero beslemesi
• USB LED aydınlatma sistemleri
• Taşınabilir RF ve WiFi modül beslemesi

Solar ve Alternatif Enerji

• Mini güneş paneli şarj sistemleri
• Dinamolu güç çözümleri
• Küçük rüzgar türbini çıkışları
• El çevirme jeneratörü uygulamaları
• Enerji hasadı projeleri

Proje Örnekleri

MT3608 2A DC-DC Güç Modülü (Micro USB Çıkışlı) kullanılarak yapılabilecek detaylı proje örnekleri.

Acil Durum AA Pilli USB Güç Kaynağı

İki adet AA pil, pil yuvası, MT3608 Micro USB çıkışlı modül ve küçük bir plastik kutu kullanarak kompakt bir acil durum güç kaynağı yapabilirsiniz. İki AA pil seri bağlanarak 3V giriş sağlanır ve MT3608 modülü bu voltajı 5V'a yükseltir. Kutu üzerine açılan bir delik ile Micro USB portu dışarı çıkarılır ve küçük bir açma/kapama anahtarı eklenir. Kutunun bir tarafına piller için kolay erişim kapağı yapılabilir. Cihaz, elektrik kesintilerinde cep telefonunuzu şarj etmek, USB LED lamba çalıştırmak veya GPS cihazınızı beslemek gibi acil durumlarda hayat kurtarıcı olabilir. İki alkalin AA pil ile ortalama bir akıllı telefonu yaklaşık %20-30 şarj edebilir veya USB LED lambayı 5-6 saat çalıştırabilirsiniz.

Güneş Enerjili USB Şarj İstasyonu

5V-6V çıkışlı küçük bir güneş paneli, 3.7V 18650 lityum pil, TP4056 şarj modülü, MT3608 Micro USB çıkışlı dönüştürücü ve su geçirmez bir kutu kullanarak taşınabilir bir solar şarj istasyonu oluşturabilirsiniz. Güneş paneli TP4056 modülüne bağlanarak lityum pili şarj eder. Pil, MT3608 modülüne bağlanır ve 5V USB çıkış elde edilir. Sistem, diyotlar ve kapasitörler eklenerek güneş ışığı değişimlerine karşı stabilize edilebilir. Kutunun üzerine şeffaf bir kapak açılarak güneş paneli yerleştirilir ve yan tarafa Micro USB çıkış portu monte edilir. Bu kompakt istasyon, kamp, yürüyüş veya elektrik erişimi olmayan alanlarda telefonunuzu şarj etmek ve USB cihazlarınızı çalıştırmak için temiz enerji sağlar.

USB Hava Kalitesi İzleme İstasyonu

Arduino Nano, MQ-135 hava kalitesi sensörü, DHT22 sıcaklık/nem sensörü, OLED ekran, 18650 pil ve MT3608 Micro USB çıkışlı modül kullanarak taşınabilir bir hava kalitesi monitörü yapabilirsiniz. 3.7V lityum pil, MT3608 modülüne bağlanarak 5V çıkış elde edilir ve bu çıkış Arduino'yu besler. Arduino, sensörlerden CO2, VOC (uçucu organik bileşikler), sıcaklık ve nem verilerini toplar ve OLED ekranda gösterir. Kompakt bir kutu içerisine yerleştirilen cihaz, aynı zamanda SD kart modülü eklenerek veri kaydetme özelliğine sahip olabilir. Opsiyonel olarak WiFi modülü entegre ederek verileri buluta aktarabilirsiniz. Bu taşınabilir istasyon, evlerde, ofislerde veya dış mekanlarda hava kalitesini izlemek ve sağlıklı yaşam alanları oluşturmak için kullanışlı bir araçtır.

Sorun Giderme ve İpuçları

MT3608 2A DC-DC Güç Modülü (Micro USB Çıkışlı) kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Yok: Giriş voltajının 2V'un üzerinde olduğunu kontrol edin. Pil bağlantılarını doğrulayın. Pillerin yeterince şarjlı olduğundan emin olun.
• Telefon Şarj Olmuyor: Telefonunuz düşük akım uyarısı verebilir. Giriş kaynağının yeterli güç sağladığını kontrol edin. Bazı akıllı telefonlar minimum 1A gerektirir.
• Aşırı Isınma: Çıkış akımını azaltın. Yüksek çıkış akımları modülün ısınmasına neden olur. Havalandırma sağlayın veya soğutucu ekleyin.
• Kararsız Çıkış: Pillerin zayıflaması nedeniyle olabilir. Taze piller kullanın. Giriş voltajının yük altında düşmediğinden emin olun.
• Düşük Çıkış Akımı: Giriş kaynağınızın yeterli akım sağlayamadığını gösterir. Daha güçlü piller kullanın veya paralel bağlayın.

Performans İpuçları

• Daha uzun kullanım için yüksek kapasiteli piller tercih edin
• Pil bağlantıları için kalın kablolar kullanın
• Düşük giriş voltajında çok yüksek akım çekmeyin
• Usb kablonuzun kaliteli olduğundan emin olun
• Uzun süreli kullanımlarda soğutma önlemi alın

Paket İçeriği

• MT3608 2A DC-DC Güç Modülü (Micro USB Çıkışlı)
