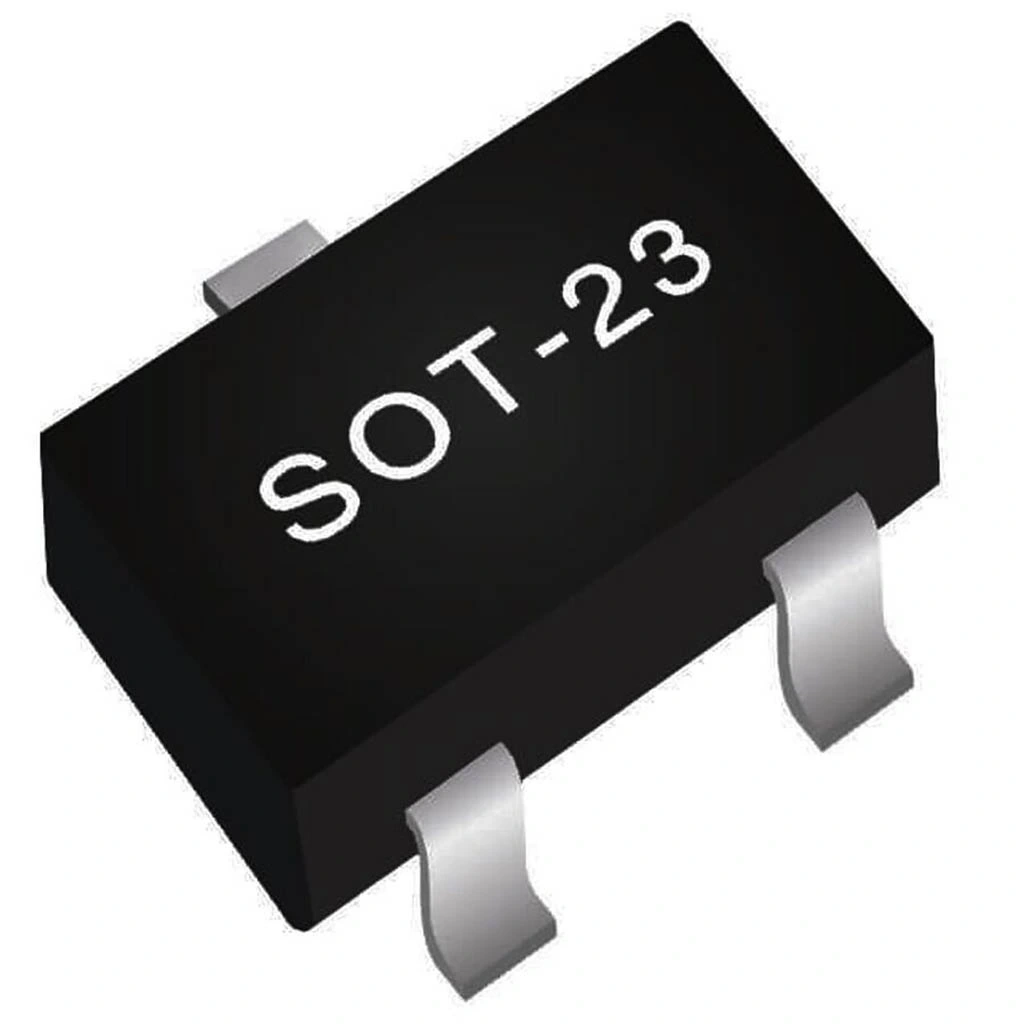

MPSA92 (MMBTA92) Transistör PNP SMD SOT-23

MPSA92 MMBTA92 Transistör PNP SMD SOT-23

MPSA92 (MMBTA92), yüksek voltaj uygulamaları için tasarlanmış PNP bipolar transistördür. SOT-23 paketinde sunulan bu komponent, 300V maksimum kollektör-emiter voltajı ve 500mA kollektör akımı ile güç kontrol ve anahtarlama devrelerinde üstün performans sunar.

Yüksek voltaj ve iyi akım kazancı özellikleri ile MPSA92, endüstriyel kontrol sistemleri ve yüksek voltaj uygulamaları için idealdir. Elektronik komponentler arasında yer alan bu PNP transistör, zorlu çevre koşullarına dayanıklı bir yapı sunar.

Kompakt SOT-23 paketi sayesinde MPSA92, PCB alanından tasarruf sağlarken, yüksek güç kapasitesi gerektiren uygulamalarda kullanılabilir. Transistör teknolojisinde güvenilir bir seçim olan MPSA92, güç kaynağı devrelerinden yüksek voltajlı sürücülere kadar geniş bir uygulama yelpazesinde tercih edilir.

Teknik Özellikler

MPSA92 MMBTA92 Transistör PNP SMD SOT-23 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: PNP
• Paket / Kılıf: SOT-23 / TO-236
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 300V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 300V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 500.mA
• Puls Kollektör Akımı (I_CM): 1,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 1.0V (max) @ I_C = 50mA, I_B = 5mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 0.85V (typ) @ I_C = 50mA, I_B = 5mA
• DC Akım Kazancı (h_FE): 40-120 @ I_C = 10mA, V_CE = 10V
• Geçiş Frekansı (f_T): 50MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 4.5pF (typ)
• Yükselme Zamanı (t_r): 35ns (typ)
• Depolama Zamanı (t_s): 200ns (typ)
• Düşme Zamanı (t_f): 300ns (typ)
• Maksimum Güç Dağılımı (P_tot): 625mW @ 25°C
• Termal Direnç (R_thj-a): 200 K/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

MPSA92 MMBTA92 Transistör PNP SMD SOT-23'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Yüksek Voltaj Uygulamaları

• Anahtarlamalı güç kaynakları
• Yüksek voltaj invertörleri
• CRT monitör devreleri
• Telekomünikasyon ekipmanları
• Endüstriyel kontrol sistemleri

Güç Kontrol Devreleri

• Push-pull amplifikatör katları
• Motor sürücü devreleri
• Yük kontrolü
• Güç düzenleyicileri
• Güç anahtarlama devreleri

Genel Amaçlı Uygulamalar

• Darlington sürücüler
• Sabit akım kaynakları
• Akım limitleyici devreler
• Elektronik ölçüm cihazları
• LED sürücü devreleri

Avantajlar ve Özellikler

MPSA92 MMBTA92 Transistör PNP SMD SOT-23'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Voltaj Dayanımı: 300V V_CEO değeri ile güvenli yüksek voltaj operasyonu
• İyi Akım Kapasitesi: 500mA sürekli kollektör akımı
• Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
• Güçlü Akım Kazancı: 40-120 h_FE değeri
• Yüksek Güç Dağıtımı: 625mW @ 25°C
• Orta Seviye Anahtarlama Hızı: Güç uygulamaları için uygun
• Endüstri Standardı Pinout: Kolay devre entegrasyonu
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
• RoHS Uyumluluğu: Çevre dostu ürün
• TO-92 Versiyonu ile Uyumluluk: Kolay devre güncellemesi

Devre Tasarımı ve Kullanım

MPSA92 MMBTA92 Transistör PNP SMD SOT-23'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 3): Negatif besleme veya yük bağlantısı
• Baz (Pin 1): Kontrol sinyali girişi (NPN'e göre ters polariteli)
• Emiter (Pin 2): Pozitif besleme veya referans seviyesi

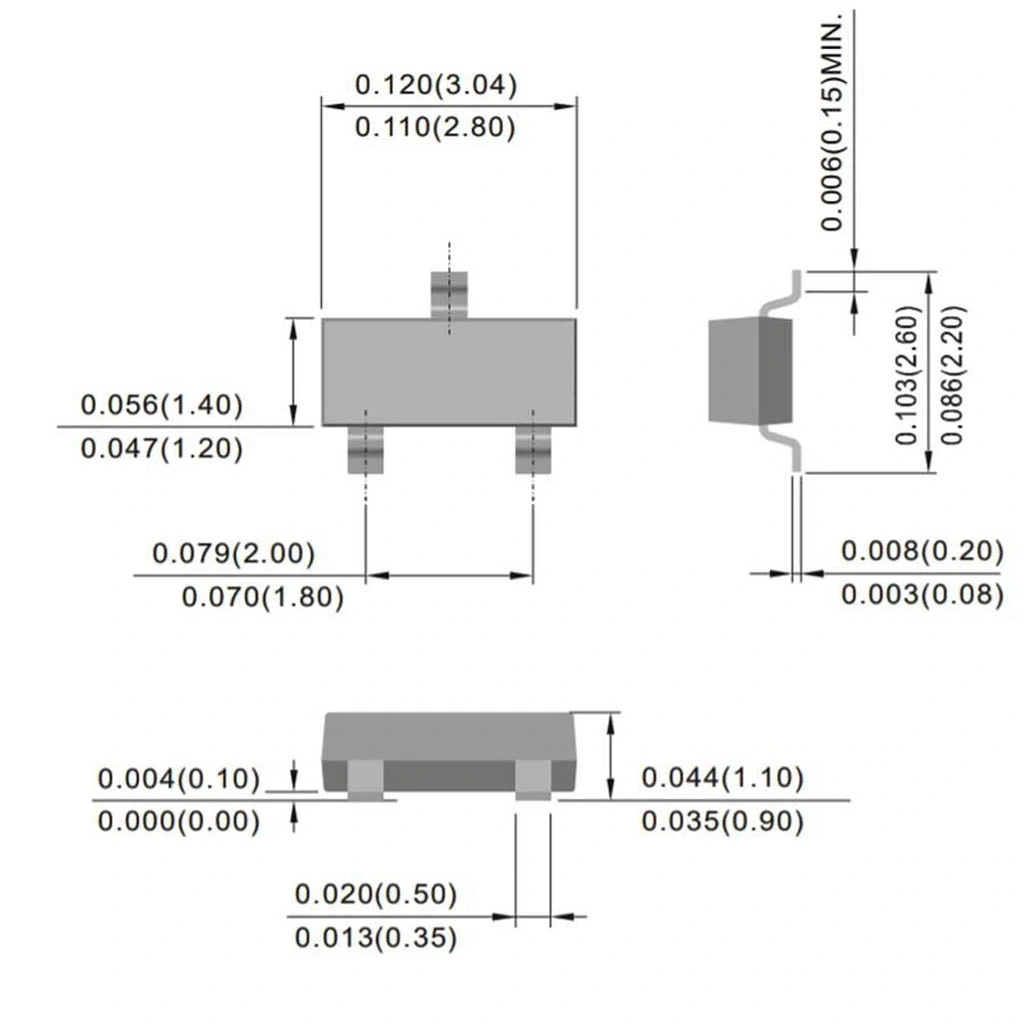

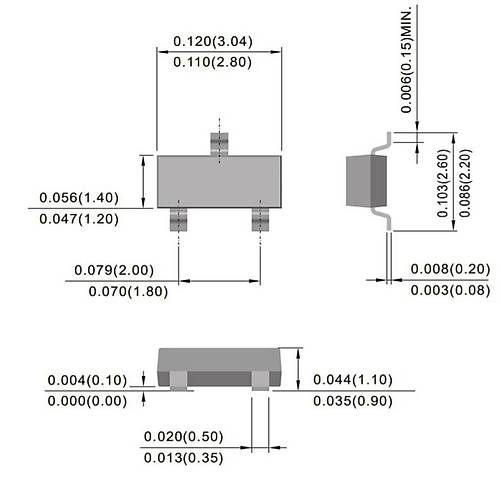

Pin Yapılandırması:

• SOT-23 paketinde pin dizilimi: 1-Baz, 2-Emiter, 3-Kollektör
• Düz yüzeyden bakıldığında, pinler saat yönünün tersine 1, 2, 3 şeklindedir
• PNP transistörde akım yönü NPN'in tersidir
• Doğrulama için multimetre ile diyot testi yapılabilir (NPN'in tersi polaritede)
• Pinleri belirlerken transistör işaretlemesine dikkat edin

PNP Transistör Sürme Devresi:

• Baza 2.2kΩ-10kΩ seri direnç bağlayın
• Baz-emiter arası 100kΩ pull-up direnci kullanın
• PNP transistörü sürmek için baz potansiyelini emiterden düşük tutmalısınız
• Mikrodenetleyici ile sürerken open-collector veya push-pull çıkış kullanılabilir
• Kollektör emiterden daha düşük potansiyelde olmalıdır

Yüksek Voltaj Tasarım İpuçları:

• 300V kollektör-emiter voltajında güvenli izolasyon mesafeleri bırakın
• Yüksek voltaj hatlarını diğer sinyallerden uzak tutun
• Kollektör-emiter arası gerilim koruması için snubber devresi kullanın
• PCB üzerinde yeterli izolasyon mesafesi bırakın (>3mm/300V)
• Nem ve kirlilik koruması için PCB kaplama kullanın

Sorun Giderme ve İpuçları

MPSA92 MMBTA92 Transistör PNP SMD SOT-23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör Sürülemiyor: PNP polaritesi NPN'den farklıdır, bağlantıları kontrol edin
• Yüksek Voltaj Hasarı: V_CEO limitini aşan voltaj uygulanması
• Isınma Sorunu: Akım limiti aşılması veya yetersiz PCB tasarımı
• Beklenmeyen Anahtarlama: Yetersiz pull-up direnci veya parazitik kapasitans
• SOT-23 Lehimleme Zorlukları: Uygun olmayan lehimleme teknikleri

Yüksek Voltaj Uygulama İpuçları

• Kollektör-emiter arası ani voltaj değişimlerini sınırlamak için snubber devresi kullanın
• Çalışma voltajını 240V civarında sınırlayarak güvenlik marjı bırakın
• İzolasyon mesafelerine dikkat edin ve konformal kaplama kullanın
• Koruyucu baz-kollektör zener diyot eklemeyi düşünün
• Yüksek voltaj devreleri için FR-4 veya daha iyi PCB malzemesi kullanın

PNP Transistör Kullanım İpuçları

• PNP transistör sürücü devresinde baz, emiterden daha düşük voltajda olmalıdır
• Mikrodenetleyiciden sürerken seviye çevirici veya NPN sürücü kullanmayı düşünün
• Darlington yapıda MPSA92 ve düşük voltajlı PNP transistörle daha yüksek kazanç elde edin
• Güç uygulamalarında kollektör akımını 400mA ile sınırlayın
• Yüksek akım uygulamalarında PCB üzerinde ısı yayma alanı tasarlayın

Paket İçeriği

• MPSA92 MMBTA92 Transistör PNP SMD SOT-23
