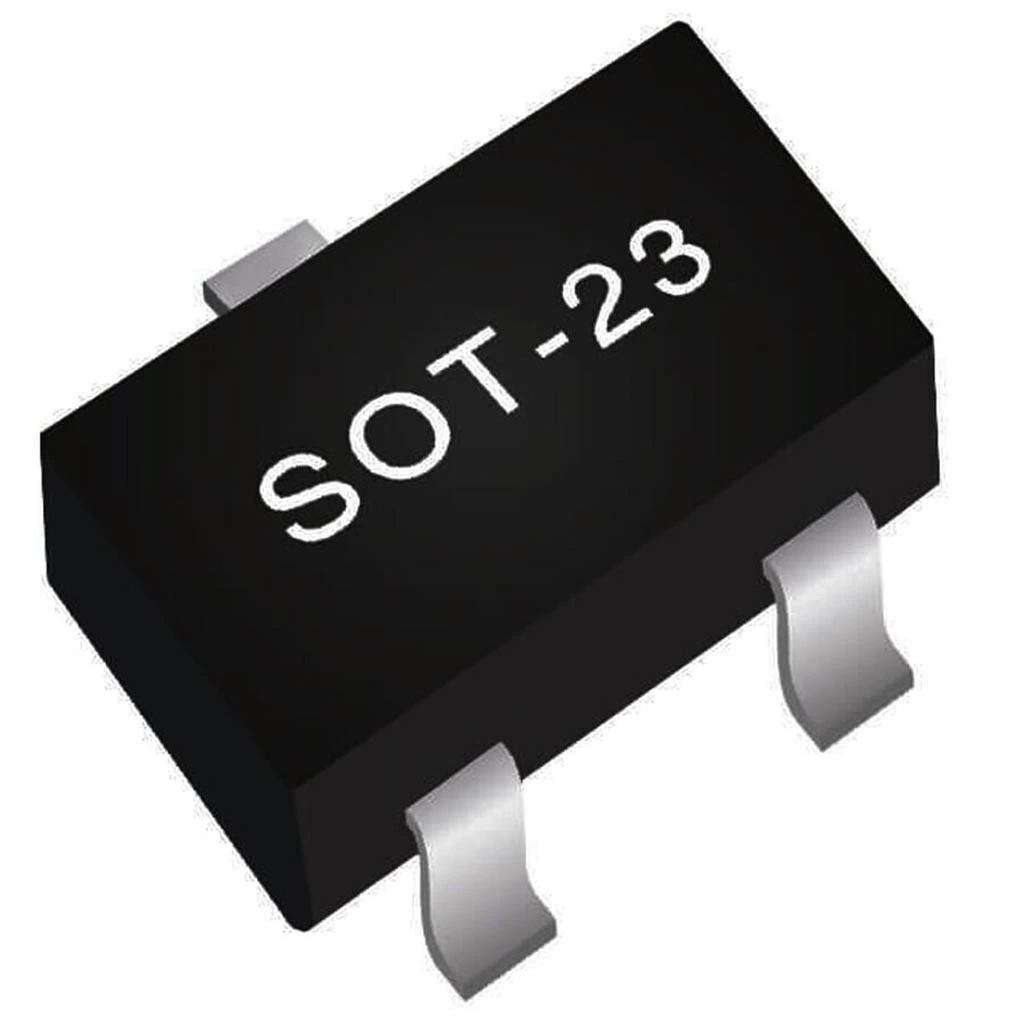

MMBTA42, yüksek gerilim NPN bipolar transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, MPSA42'nin SMD versiyonu olup, yüksek voltajlı anahtarlama uygulamaları ve amplifikatör devreleri için tasarlanmıştır.

300V kollektör-emitör gerilimi ve 500mA maksimum kollektör akımı sunan bu elektronik komponent, küçük boyutlu PCB tasarımlarında geleneksel TO-92 paketli MPSA42 transistöre kompakt bir alternatif sağlar.

Yüksek verimli anahtarlama özelliği ile güç devreleri için ideal olan bu SMD transistör, anahtarlamalı güç kaynakları, flyback dönüştürücüler ve elektronik balast devreleri gibi yüksek voltajlı uygulamalarda sıklıkla tercih edilmektedir.

Teknik Özellikler

MMBTA42 SOT23 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN Bipolar
• Paket Tipi: SOT-23 SMD
• Kollektör-Emitör Gerilimi (VCEO): 300V
• Kollektör-Baz Gerilimi (VCBO): 300V
• Emitör-Baz Gerilimi (VEBO): 5V
• Kollektör Akımı (IC): 500mA (maksimum)
• Kollektör Gücü (PC): 625mW
• DC Akım Kazancı (hFE): 40-250 (IC=5mA, VCE=5V)
• Kollektör-Emitör Doyum Gerilimi: 0.5V (Tipik, IC=10mA)
• Transition Frekansı (fT): 50MHz (minimum)
• Çıkış Kapasitansı (COB): 4pF (tipik)
• Çalışma Sıcaklığı: -55°C ~ +150°C
• Termal Direnç (RθJA): 357°C/W
• Montaj Tipi: Yüzey Montaj (SMD)

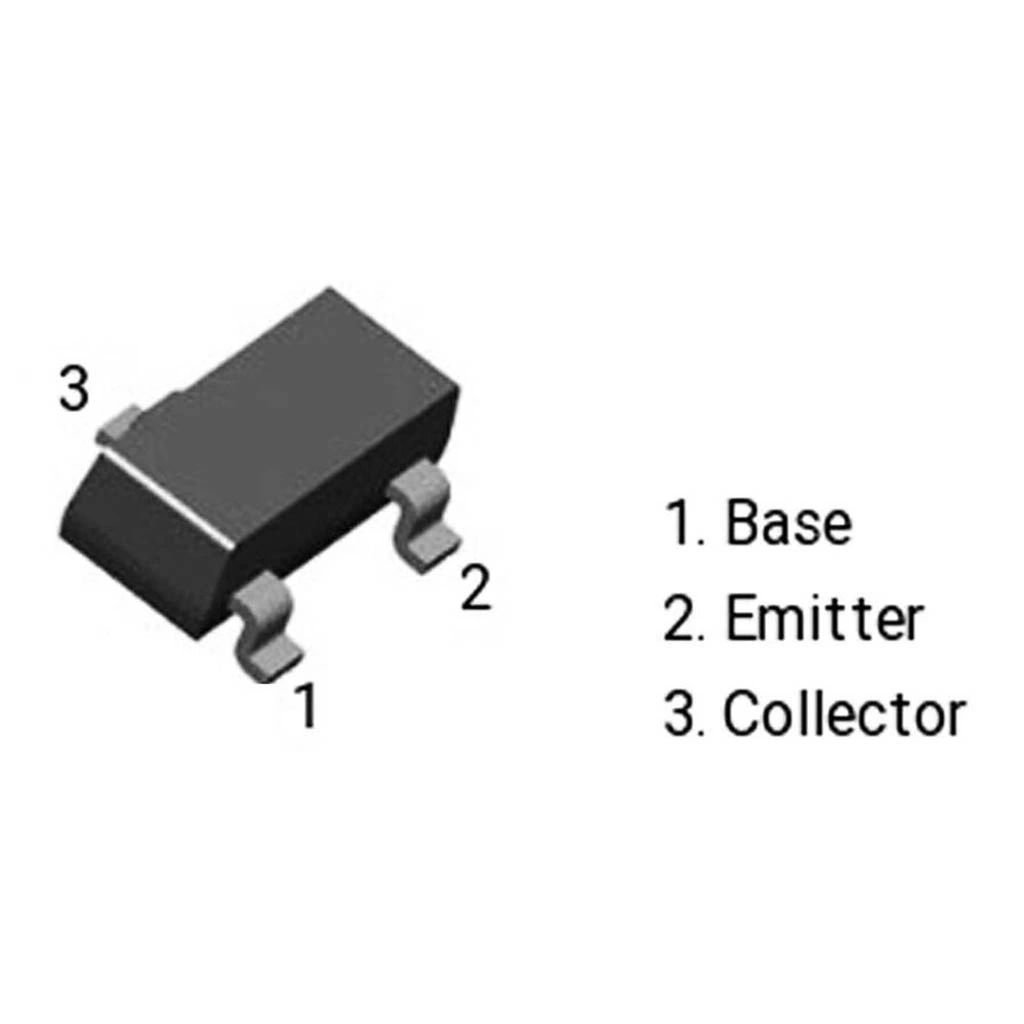

• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.

Kullanım Alanları

MMBTA42 SOT23 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Gerilim Uygulamaları

• Anahtarlamalı güç kaynakları (SMPS)
• Flyback dönüştürücüler
• Yüksek voltajlı sürücüler
• Elektronik balast devreleri

Amplifikatör Devreleri

• Yüksek voltaj amplifikatörleri
• Cascode yükselteçler
• Diferansiyel amplifikatörler
• Darbe yükselteçleri

Endüstriyel Kontrol Sistemleri

• PLC arayüzleri
• Sensör amplifikatörleri
• Yüksek gerilimli anahtarlama
• Motor kontrol devreleri

Telekomünikasyon ve Test Ekipmanları

• Telefon hat arayüzleri
• Yüksek voltaj koruma devreleri
• Ölçüm cihazları
• Sinyal işleme devreleri

Avantajlar ve Özellikler

MMBTA42 SOT23 SMD Transistör'ün sağladığı avantajlar ve çözümler.

• Yüksek Voltaj Kapasitesi: 300V kollektör-emitör dayanımı
• Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
• Geniş Sıcaklık Aralığı: -55°C ~ +150°C ile zorlu ortamlarda çalışma
• İyi Anahtarlama Özelliği: 50MHz transition frekansı
• Düşük Kaçak Akım: Yüksek voltaj uygulamalarında güvenilir çalışma
• Uygun Akım Kazancı: 40-250 hFE değeri ile verimli amplifikasyon
• Otomatik Montaj Uyumluluğu: SMD teknolojisi ile seri üretim kolaylığı
• TO-92 Versiyonu ile Uyumluluk: MPSA42'nin doğrudan SMD karşılığı

Montaj ve Kullanım

MMBTA42 SOT23 SMD Transistör'ün montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

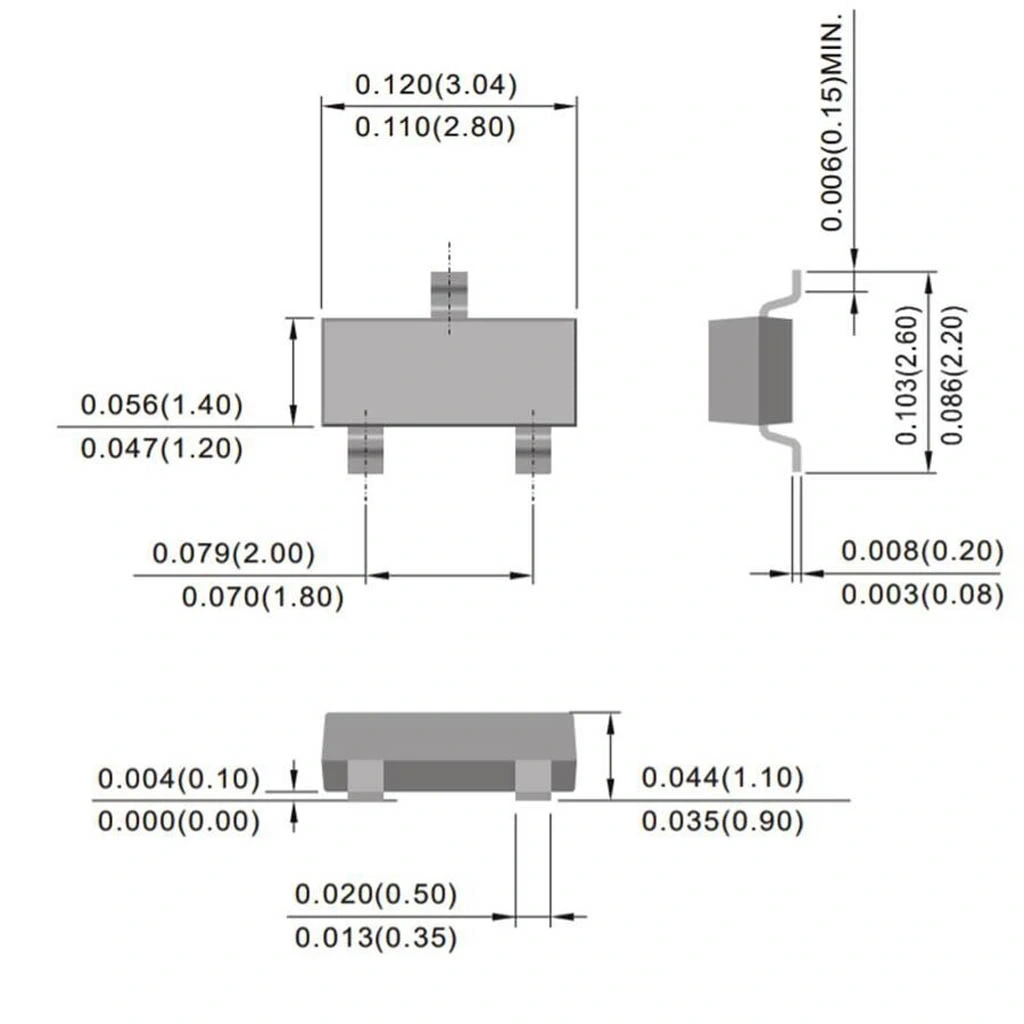

• SOT-23 paketi için uygun PCB pad boyutlarını kullanın (genellikle 0.95 x 0.55mm)
• Kollektör pini için geniş bakır alan bırakarak ısı dağılımını iyileştirin
• Yüksek gerilim hatlarında uygun PCB izolasyon mesafelerini koruyun (≥1mm/100V)
• Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 1k - 10kΩ)
• SMD lehimleme için reflow fırını, sıcak hava istasyonu veya ince uçlu havya kullanın
• Yüksek gerilim devreleri için uygun test ekipmanı ve güvenlik önlemleri alın

NPN transistör temel kullanım bilgileri:

• NPN transistörde akım yönü Kollektör → Emitör şeklindedir
• Transistörü aktif etmek için baz-emitör arasına pozitif gerilim uygulayın (~0.7V)
• Kollektör akımı = hFE × Baz akımı formülü ile yaklaşık akımları hesaplayabilirsiniz
• Anahtarlama uygulamalarında transistörü doyum bölgesinde çalıştırın
• Yüksek gerilim uygulamalarında sekonder korumalar (snubber devresi) kullanın
• Baz akımını, kollektör akımının 1/10 ila 1/20'si olarak boyutlandırın

Sorun Giderme ve İpuçları

MMBTA42 SOT23 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Kollektör akımını azaltın veya daha geniş bakır alan kullanın
• Yüksek Gerilim Arızaları: Transient koruma ve snubber devreleri ekleyin
• Kararsız Çalışma: Baz polarizasyon dirençlerini optimize edin
• Lehimleme Zorlukları: Uygun SMD lehimleme tekniği ve ekipmanı kullanın

Verimli Kullanım İpuçları

• 300V sınırını aşmamak için devre korumaları ve marj payı bırakın
• Yüksek gerilim devreleri için PCB üzerinde hava boşluğu (creepage) sağlayın
• Amplifikatör uygulamalarında uygun çalışma noktasını belirleyin
• Yüzey kirliliklerini ve kaçak akımları önlemek için PCB kaplaması kullanın
