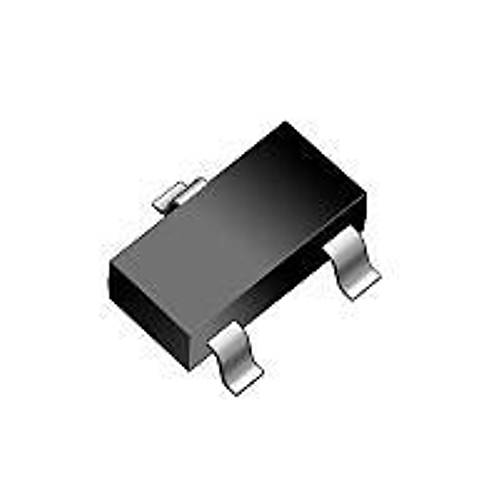

MMBTA42-HT 300mA 300V NPN Transistör SOT23
MMBTA42-HT, yüksek gerilim NPN bipolar transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, MPSA42'nin SMD versiyonu olup, yüksek voltajlı uygulamalar, anahtarlama devreleri ve amplifikatörler için tasarlanmıştır.
300V kollektör-emitör gerilimi ve 300mA kollektör akım kapasitesiyle bu elektronik komponent, yüksek gerilimli güç devreleri ve sinyal işleme sistemleri için ideal bir çözüm sunar.
Küçük boyutlu PCB tasarımlarında geleneksel TO-92 paketli transistörlere göre önemli yer tasarrufu sağlayan bu transistör, anahtarlamalı güç kaynakları, flyback dönüştürücüler ve yüksek voltajlı sürücüler için mükemmel bir seçimdir.
Teknik Özellikler
MMBTA42-HT 300mA 300V NPN Transistör SOT23'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: NPN Bipolar
- Paket Tipi: SOT-23 SMD
- Üretici: Nexperia (eski Philips/NXP)
- Kollektör-Emitör Gerilimi (VCEO): 300V
- Kollektör-Baz Gerilimi (VCBO): 300V
- Emitör-Baz Gerilimi (VEBO): 5V
- Kollektör Akımı (IC): 300mA (maksimum)
- Kollektör Gücü (PC): 625mW
- DC Akım Kazancı (hFE): 40-250 (IC=5mA, VCE=5V)
- Kollektör-Emitör Doyum Gerilimi: 0.5V (Tipik, IC=10mA)
- Transition Frekansı (fT): 50MHz (minimum)
- Çıkış Kapasitansı (COB): 4pF (tipik)
- Çalışma Sıcaklığı: -55°C ~ +150°C
- Termal Direnç (RθJA): 357°C/W
- Montaj Tipi: Yüzey Montaj (SMD)
- Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.
Kullanım Alanları
MMBTA42-HT 300mA 300V NPN Transistör SOT23'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Yüksek Gerilim Uygulamaları
- Anahtarlamalı güç kaynakları
- Flyback dönüştürücüler
- Yüksek voltajlı sürücüler
- Elektronik balastlar
Amplifikatör Devreleri
- Yüksek voltaj amplifikatörleri
- Diferansiyel yükselteçler
- Cascode amplifikatörler
- Darbe genlik modülatörleri
Endüstriyel Kontrol Sistemleri
- PLC arayüzleri
- Sensör amplifikatörleri
- Yüksek gerilimli anahtarlama
- Motor kontrol devreleri
Test ve Ölçüm Ekipmanları
- Osiloskop ön amplifikatörleri
- Yüksek voltaj probları
- Hassas ölçüm cihazları
- Sinyal jeneratör devreleri
Avantajlar ve Özellikler
MMBTA42-HT 300mA 300V NPN Transistör SOT23'ün sağladığı avantajlar ve çözümler.
- Yüksek Voltaj Kapasitesi: 300V kollektör-emitör dayanımı
- Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
- Geniş Sıcaklık Aralığı: -55°C ~ +150°C ile zorlu ortamlarda çalışma
- İyi Anahtarlama Özelliği: 50MHz transition frekansı
- Düşük Kaçak Akım: Yüksek voltaj uygulamalarında güvenilir çalışma
- Uygun Akım Kazancı: 40-250 hFE değeri ile verimli amplifikasyon
- Otomatik Montaj Uyumluluğu: SMD teknolojisi ile seri üretim kolaylığı
- HT Versiyonu: Yüksek sıcaklık dayanımı ile geliştirilmiş güvenilirlik
Montaj ve Kullanım
MMBTA42-HT 300mA 300V NPN Transistör SOT23'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: Yüksek gerilim PCB yolları arasında yeterli izolasyon bırakın.
Devre tasarımı için yapmanız gerekenler:
- SOT-23 paketi için uygun PCB pad boyutlarını kullanın (genellikle 0.95 x 0.55mm)
- Kollektör pini için geniş bakır alan bırakarak ısı dağılımını iyileştirin
- Yüksek gerilim hatlarında uygun PCB izolasyon mesafelerini koruyun (≥1mm/100V)
- Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 1k - 10kΩ)
- SMD lehimleme için reflow fırını, sıcak hava istasyonu veya ince uçlu havya kullanın
- Yüksek gerilim devreleri için uygun test ekipmanı ve güvenlik önlemleri alın
NPN transistör temel kullanım bilgileri:
- NPN transistörde akım yönü Kollektör → Emitör şeklindedir
- Transistörü aktif etmek için baz-emitör arasına pozitif gerilim uygulayın (~0.7V)
- Kollektör akımı = hFE × Baz akımı formülü ile yaklaşık akımları hesaplayabilirsiniz
- Anahtarlama uygulamalarında transistörü doyum bölgesinde çalıştırın
- Yüksek gerilim uygulamalarında sekonder korumalar (snubber devresi) kullanın
- Baz akımını, kollektör akımının 1/10 ila 1/20'si olarak boyutlandırın
Sorun Giderme ve İpuçları
MMBTA42-HT 300mA 300V NPN Transistör SOT23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Kollektör akımını azaltın veya daha geniş bakır alan kullanın
- Yüksek Gerilim Arızaları: Transient koruma ve snubber devreleri ekleyin
- Kararsız Çalışma: Baz polarizasyon dirençlerini optimize edin
- Lehimleme Zorlukları: Uygun SMD lehimleme tekniği ve ekipmanı kullanın
Verimli Kullanım İpuçları
- 300V sınırını aşmamak için devre korumaları ve marj payı bırakın
- Yüksek gerilim devreleri için PCB üzerinde hava boşluğu (creepage) sağlayın
- Amplifikatör uygulamalarında uygun çalışma noktasını belirleyin
- Yüzey kirliliklerini ve kaçak akımları önlemek için PCB kaplaması kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Projeleriniz için çeşitli transistörler ile güç kontrolü ve sinyal işleme sağlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve transistör çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
MMBTA42-HT ve standart MMBTA42 arasındaki fark nedir?
HT (High Temperature) versiyonu daha yüksek sıcaklık dayanımı ve geliştirilmiş güvenilirlik sunar. Elektronik parametre değerleri benzer olmasına rağmen ısıl kararlılığı daha iyidir.
Yüksek gerilim uygulamaları için MMBTA42-HT hangi avantajları sağlar?
300V kollektör-emitör dayanımı, düşük kaçak akım, kompakt boyut, geniş sıcaklık aralığında çalışma ve yüksek sıcaklık dayanımı önemli avantajlarıdır.
SOT-23 paketinde pinler nasıl tanımlanır?
Düz yüz size bakarken, sol pin Baz (1), orta pin Emitör (2) ve sağ pin Kollektör (3) şeklinde düzenlenmiştir.
MMBTA42-HT ile standart 2N2222 arasındaki fark nedir?
2N2222 40V düşük gerilim transistördür. MMBTA42-HT ise 300V yüksek gerilim kapasitesine sahiptir ve özel yüksek voltaj uygulamaları için tasarlanmıştır.
Bu transistörün maksimum akım kapasitesi nedir?
300mA maksimum kollektör akımı taşıyabilir. SOT-23 pakette ısı dağılımı sınırlı olduğundan sürekli uygulamalarda daha düşük akımlarda kullanılması önerilir.
Yüksek gerilim devrelerinde dikkat edilmesi gereken noktalar nelerdir?
PCB izolasyon mesafelerini koruyun, transient bastırma devreleri ekleyin, yüzey kirliliklerini önleyin ve 300V sınırı için yeterli güvenlik marjı bırakın.
Flyback dönüştürücü devresinde nasıl kullanılır?
Primer tarafta anahtarlama elemanı olarak kullanılır. Kollektör primer sargıya, emitör toprağa ve baz kontrol devresine bağlanır. Snubber devresi eklenmelidir.
MMBTA42-HT'nin MOSFET alternatifi var mıdır?
Yüksek voltajlı N-kanal MOSFET'ler (400V-600V) benzer uygulamalarda kullanılabilir ve daha iyi anahtarlama performansı sağlar, ancak genellikle daha pahalıdır.
