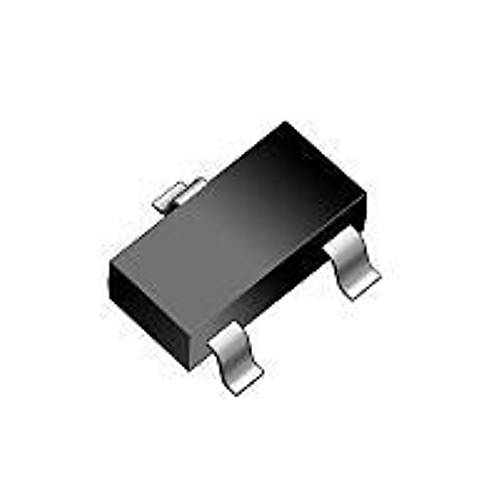

MMBT3904LT1G SOT23 SMD Transistör
MMBT3904LT1G, genel amaçlı bir NPN bipolar transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, popüler 2N3904'ün SMD versiyonu olup, ON Semiconductor tarafından üretilmiştir.
40V kollektör-emitör gerilimi ve 200mA kollektör akımı sunan bu elektronik komponent, düşük güç anahtarlama, sinyal yükseltme ve genel amaçlı uygulamalar için ideal bir seçimdir.
Yüksek akım kazancı ve küçük montaj alanı gerektiren bu SMD transistör, sinyal işleme, amplifikatör katları ve düşük güç uygulamaları için kompakt ve güvenilir bir çözümdür.
Teknik Özellikler
MMBT3904LT1G SOT23 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: NPN Bipolar
- Paket Tipi: SOT-23 SMD
- Üretici: ON Semiconductor
- Kollektör-Emitör Gerilimi (VCEO): 40V
- Kollektör-Baz Gerilimi (VCBO): 60V
- Emitör-Baz Gerilimi (VEBO): 6V
- Kollektör Akımı (IC): 200mA (maksimum)
- Kollektör Gücü (PC): 350mW
- DC Akım Kazancı (hFE): 60-300 (IC=10mA, VCE=10V)
- Kollektör-Emitör Doyum Gerilimi: 0.2V (Tipik, IC=10mA)
- Transition Frekansı (fT): 300MHz (Tipik)
- Çıkış Kapasitansı (COB): 4pF (Tipik)
- Çalışma Sıcaklığı: -55°C ~ +150°C
- Termal Direnç (RθJA): 357°C/W
- Montaj Tipi: Yüzey Montaj (SMD)
- Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.
Kullanım Alanları
MMBT3904LT1G SOT23 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Sinyal İşleme Devreleri
- Düşük güçlü amplifikatörler
- Sinyal tamponlama
- Osilatörler
- Frekans çarpıcılar
Anahtarlama Uygulamaları
- LED sürücüleri
- Röle kontrol devreleri
- Dijital lojik arayüzleri
- Anahtarlamalı güç devreleri
Sensör Arayüzleri
- Fotodetektör arayüzleri
- Sıcaklık sensör devreleri
- Hall sensörü tamamlayıcı devreleri
- Kapasitif sensör yükselteçleri
Güç Kontrol Devreleri
- Küçük motor sürücüleri
- Akım sınırlama devreleri
- Solenoid kontrolü
- Darbe genişlik modülatörleri
Avantajlar ve Özellikler
MMBT3904LT1G SOT23 SMD Transistör'ün sağladığı avantajlar ve çözümler.
- Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
- Yüksek Akım Kazancı: 60-300 hFE değeri ile verimli yükseltme
- Düşük Doyum Gerilimi: Verimli anahtarlama performansı
- Geniş Sıcaklık Aralığı: -55°C ~ +150°C ile zorlu ortamlarda çalışma
- İyi Frekans Tepkisi: 300MHz transition frekansı
- Düşük Gürültü: Hassas sinyal işleme için uygun
- Otomatik Montaj Uyumluluğu: SMD teknolojisi ile seri üretim kolaylığı
- TO-92 Versiyonu ile Uyumluluk: 2N3904'ün doğrudan SMD karşılığı
Montaj ve Kullanım
MMBT3904LT1G SOT23 SMD Transistör'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: Yüksek hızlı uygulamalarda mümkün olan en kısa PCB yollarını kullanın.
Devre tasarımı için yapmanız gerekenler:
- SOT-23 paketi için uygun PCB pad boyutlarını kullanın (genellikle 0.95 x 0.55mm)
- Kollektör pini için geniş bakır alan bırakarak ısı dağılımını iyileştirin
- Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 1k - 10kΩ)
- SMD lehimleme için reflow fırını, sıcak hava istasyonu veya ince uçlu havya kullanın
- Yüksek frekanslı uygulamalarda PCB yollarını kısa tutun
- Düşük gürültülü uygulamalarda uygun filtreleme ve dekuplaj kapasitörleri ekleyin
NPN transistör temel kullanım bilgileri:
- NPN transistörde akım yönü Kollektör → Emitör şeklindedir
- Transistörü aktif etmek için baz-emitör arasına pozitif gerilim uygulayın (~0.7V)
- Kollektör akımı = hFE × Baz akımı formülü ile yaklaşık akımları hesaplayabilirsiniz
- Anahtarlama uygulamalarında transistörü doyum bölgesinde çalıştırın
- NPN transistörler "aktif-yüksek" mantıkla çalışır
- Baz akımını, kollektör akımının 1/10 ila 1/20'si olarak boyutlandırın
Sorun Giderme ve İpuçları
MMBT3904LT1G SOT23 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Transistör Açılmıyor: Baz-emitör geriliminin yeterli olduğunu kontrol edin (>0.7V)
- Yetersiz Kollektör Akımı: Baz akımını artırın veya polarizasyon devresini optimize edin
- Aşırı Isınma: Kollektör akımını sınırlandırın veya daha iyi ısı dağılımı sağlayın
- Lehimleme Zorlukları: Uygun SMD lehimleme tekniği ve ekipmanı kullanın
Verimli Kullanım İpuçları
- Ortak emitör amplifikatörlerde emitör direnci ile stabilite sağlayın
- Dijital uygulamalarda transistörü doyum ve kesim bölgelerinde çalıştırın
- Yüksek frekans uygulamalarında parazitik kapasitansları minimumda tutun
- LED sürücü olarak kullanırken uygun akım sınırlama önlemleri alın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli transistörler ile güç kontrolü ve sinyal işleme sağlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve transistör çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
MMBT3904LT1G ve 2N3904 arasındaki fark nedir?
MMBT3904LT1G, 2N3904'ün SMD versiyonudur. Elektriksel özellikler benzerdir, ancak MMBT3904LT1G SOT-23 paketinde olup daha az yer kaplar.
Bu transistörün en sık kullanıldığı uygulamalar nelerdir?
Sinyal amplifikasyonu, LED sürücüler, anahtarlama devreleri, sensör arayüzleri ve düşük güç kontrol uygulamalarında yaygın olarak kullanılır.
SOT-23 paketinde pinler nasıl tanımlanır?
Düz yüz size bakarken, sol pin Baz (1), orta pin Emitör (2) ve sağ pin Kollektör (3) şeklinde düzenlenmiştir.
NPN ve PNP transistörler arasındaki temel fark nedir?
NPN'de akım kollektörden emitöre akar ve aktifleşmesi için baz pozitif olmalıdır. PNP'de ise akım emitörden kollektöre akar ve aktifleşmesi için baz negatif olmalıdır.
Bu transistörün maksimum akım kapasitesi nedir?
200mA maksimum kollektör akımı taşıyabilir. SOT-23 pakette ısı dağılımı sınırlı olduğundan sürekli uygulamalarda daha düşük akımlarda kullanılması önerilir.
LT1G eki ne anlama gelmektedir?
ON Semiconductor tarafından kullanılan sipariş kodudur. L serisi ürün versiyonunu, T1G ise paketleme tipini (bandajlı SMD) ifade eder.
Bu transistörü Arduino ile nasıl kullanabilirim?
Arduino dijital pinine 1-10K direnç bağlayıp transistörün bazına bağlayın. Kollektöre yükü, emitörü toprağa bağlayın. Dijital pin HIGH olduğunda transistör iletimde olur.
MMBT3904LT1G'nin benzer alternatifleri nelerdir?
MMBT2222A (NPN), MMBTA05 (NPN), BC847 (NPN) ve daha yüksek gerilimler için MMBTA42 (NPN) yaygın kullanılan SMD alternatiflerdir.
