MJD127T4 5A 100V Pnp Smd Transistör

MJD127T4 5A 100V PNP SMD Transistör

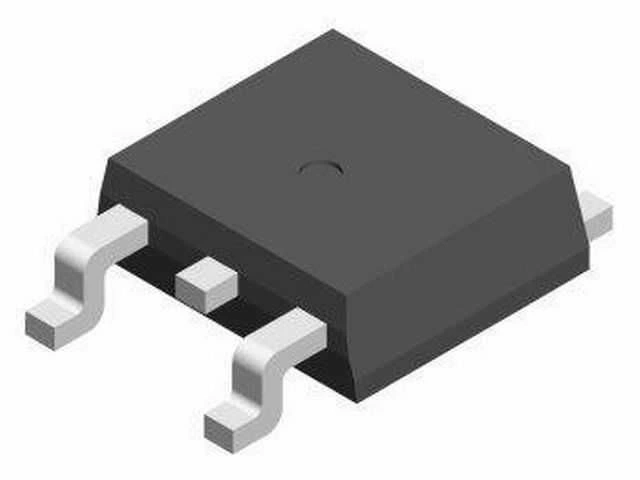

MJD127T4, yüksek voltaj ve yüksek akım uygulamaları için tasarlanmış güçlü bir PNP Darlington transistördür. DPAK (TO-252) SMD paketinde sunulan bu transistör, 100V kollektör-emitör dayanımı ve 5A sürekli akım kapasitesi ile endüstriyel kontrol sistemleri ve güç uygulamaları için idealdir.

Dahili baz-emitör direnci ve koruyucu diyot içeren bu elektronik komponent, yüksek akım kazancı sayesinde düşük baz akımı ile yüksek güçte yük kontrolü sağlar ve modern elektronik devrelerde güvenilir ve kompakt bir çözüm sunar.

Darlington yapısı sayesinde son derece yüksek DC akım kazancı (hFE) sunarak, mikrodenetleyicilerden ve düşük güçlü kaynaklardan doğrudan sürülebilen MJD127T4, güç transistör ailesinin kompakt ve dayanıklı bir üyesidir.

Teknik Özellikler

MJD127T4 5A 100V PNP SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ON Semiconductor / STMicroelectronics
• Transistör Tipi: PNP Darlington Güç Transistörü
• Paket / Kılıf: DPAK (TO-252) SMD
• Kollektör-Emitör Voltajı (V_CEO): -100V
• Kollektör-Baz Voltajı (V_CBO): -100V
• Emitör-Baz Voltajı (V_EBO): -5V
• Sürekli Kollektör Akımı (I_C): -5A
• Pik Kollektör Akımı (I_CM): -8A (puls)
• Kollektör Disipasyonu (P_C): 15W (25°C'de, uygun ısı emici ile)
• DC Akım Kazancı (h_FE): 1000-20000 (I_C=-3A, V_CE=-3V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -2.0V (tipik, I_C=-5A)
• Baz-Emitör Voltajı (V_BE): -2.5V (tipik, I_C=-5A)
• Dahili Baz Direnci: Var
• Dahili Koruma Diyodu: Var
• Çalışma Sıcaklık Aralığı: -65°C ile +150°C arası
• Maksimum Jonksiyon Sıcaklığı (T_j): 150°C
• Termal Direnç (Junction to Case): 8.33°C/W
• Termal Direnç (Junction to Ambient): 62.5°C/W
• Açılma Zamanı (t_on): 0.5μs (tipik)
• Depolama Zamanı (t_s): 2.0μs (tipik)
• Düşme Zamanı (t_f): 1.5μs (tipik)
• Pin Yapılandırması: 1-Baz, 2-Kolektör (Tab bağlantılı), 3-Emitör
• Montaj Şekli: Yüzey Montaj (SMD/SMT)
• Paket Boyutları: 6.6mm x 9.9mm x 2.3mm (yaklaşık)
• Tab Bağlantısı: Kolektör ile bağlantılı (ısı dağıtımı için)
• Güç Dağılımı (PCB Üzerinde): 2.0W (PCB soğutması ile)
• Ağırlık: 0.3g (yaklaşık)
• RoHS Uyumluluğu: Evet
• Darlington Yapı: 2 transistör kaskad bağlantılı
• Alternatif Kod: TIP127 / BD678'in SMD versiyonu

Kullanım Alanları

MJD127T4 5A 100V PNP SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Kontrol Uygulamaları

• Solenoid ve valf sürücüleri
• Motor sürücü devreleri
• Güç röle kontrol sistemleri
• Yüksek akımlı LED sürücüleri
• Endüstriyel kontrol sistemleri

Endüstriyel Otomasyon

• Yük anahtarlama devreleri
• Isıtıcı kontrol sistemleri
• Robotik kontrol uygulamaları
• Sensör-aktüatör arayüzleri
• Güç dağıtım sistemleri

Güç Yönetimi

• Aktif yük anahtarlama
• Akım sınırlayıcı devreler
• Güç kaynağı koruma devreleri
• Batarya şarj kontrol sistemleri
• Sıcaklık kontrollü güç yönetimi

Avantajlar ve Özellikler

MJD127T4 5A 100V PNP SMD Transistör'ün sağladığı avantajlar ve çözümler.

• Darlington Yapısı: Yüksek akım kazancı (hFE > 1000) ile düşük baz akımı
• Kompakt DPAK Paketi: PCB alanından tasarruf sağlayan SMD tasarım
• Yüksek Voltaj Dayanımı: 100V VCEO ile güvenli yük kontrolü
• Yüksek Akım Kapasitesi: 5A sürekli, 8A pik akım taşıma
• Dahili Koruyucu Elemanlar: Entegre baz direnci ve koruma diyodu
• Geniş Metal Tab: Etkili ısı dağıtımı sağlayan kolektör bağlantılı metal yüzey
• Düşük Baz Akımı: 5A çıkış için sadece 5mA giriş akımı yeterli
• Mikrodenetleyici Uyumluluğu: Doğrudan IO pinlerinden sürülebilme
• Geniş Çalışma Sıcaklık Aralığı: -65°C ile +150°C arası güvenilir çalışma
• Endüstriyel Standart: Yaygın Darlington güç transistörünün modern SMD versiyonu

Uygulama ve Devre Tasarımı

MJD127T4 5A 100V PNP SMD Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Basit Yük Anahtarlama Devresi:

• Baz Direnci: 2.2kΩ - 10kΩ (mikrodenetleyici veya sinyal kaynağından)
• Emitör Bağlantısı: Pozitif besleme voltajına
• Kolektör Bağlantısı: Yüke ve oradan toprağa
• Koruma: Endüktif yükler için flyback diyot
• Yük Kapasitesi: 5A'e kadar direnç yükleri veya motorlar

DC Motor Hız Kontrolü:

• Kontrol Girişi: Mikrodenetleyiciden PWM sinyali
• Baz Direnci: 4.7kΩ (akım sınırlama)
• Filtre Kapasitörü: 100nF (gürültü bastırma)
• Koruma Diyodu: 1N4007 veya Schottky (motor terminalleri arasına)
• Emitör Bağlantısı: Güç kaynağı pozitif terminali

LED Aydınlatma Sürücüsü:

• LED Bağlantısı: Seri ve/veya paralel gruplar halinde
• Akım Sınırlama: Kolektör-emitör yolunda seri direnç
• Kontrol Girişi: Analog sinyal veya PWM ile parlaklık kontrolü
• Kolektör Bağlantısı: LED katodu ile GND arasına
• Soğutma: PCB üzerinde geniş bakır alan

Sorun Giderme ve İpuçları

MJD127T4 5A 100V PNP SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Uygun PCB soğutma alanı oluşturun veya harici soğutucu ekleyin.
• Yüksek Voltaj Düşümü: Darlington'un 2V VCE(sat) değerini hesaba katın.
• Yavaş Anahtarlama: Baz kapasitansını hızlı şarj/deşarj için aktif sürücü kullanın.
• PNP Kutuplanma Hataları: Emitör pozitif beslemede, baz daha düşük voltajda olmalı.
• Düzensiz Çalışma: Baz direncini azaltın veya hızlı anahtarlama için speedup devresi ekleyin.

PCB Tasarım İpuçları

• Kolektör tab'ı için en az 100mm² bakır alan oluşturun
• Termal via'lar kullanarak ısı dağılımını artırın
• Yüksek akım yolları için kalın PCB izleri (min. 2mm) kullanın
• Sıcaklığa duyarlı bileşenlerden uzak konumlandırın
• Çift taraflı PCB'de tab altına arka yüzeyde geniş bakır alan ekleyin
• SMD lehimlemede yeterli ısı ve lehim pastası kullanın

Paket İçeriği

• MJD127T4 5A 100V PNP SMD Transistör
