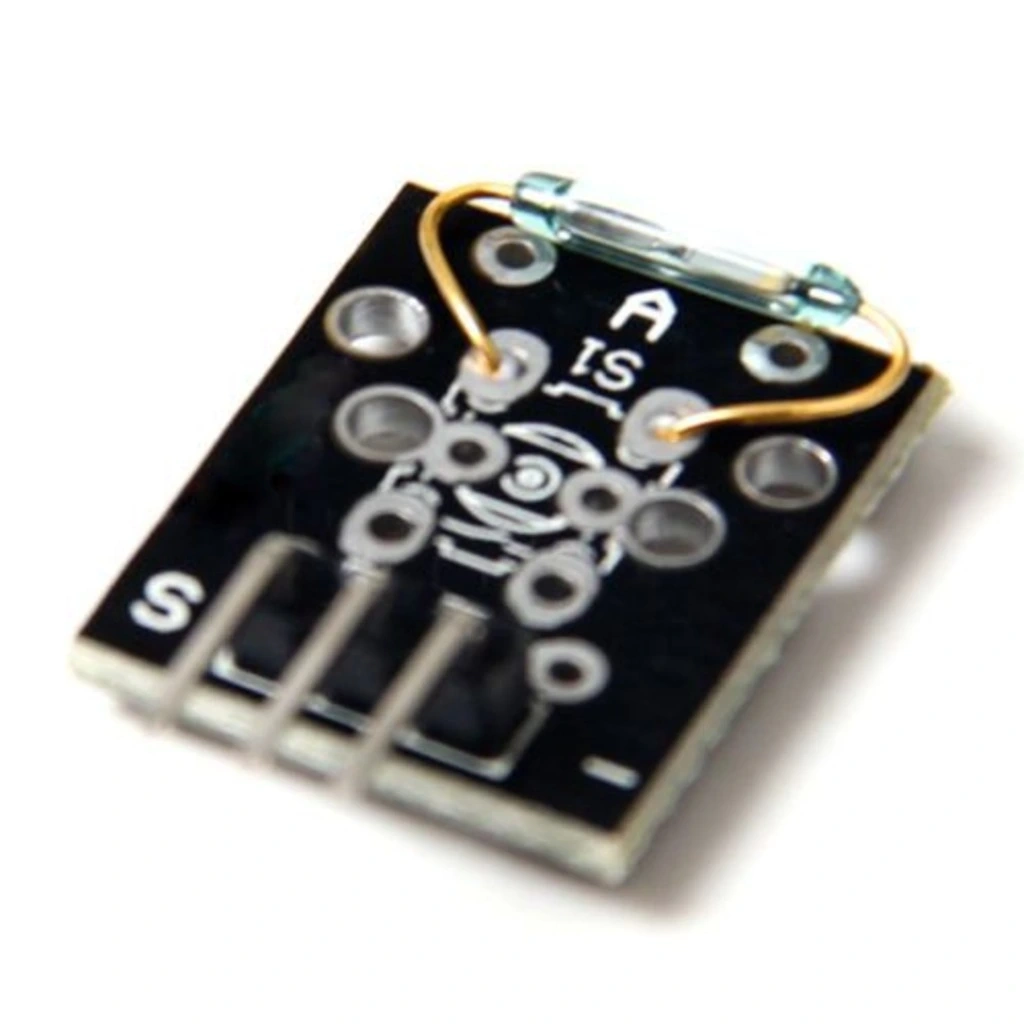

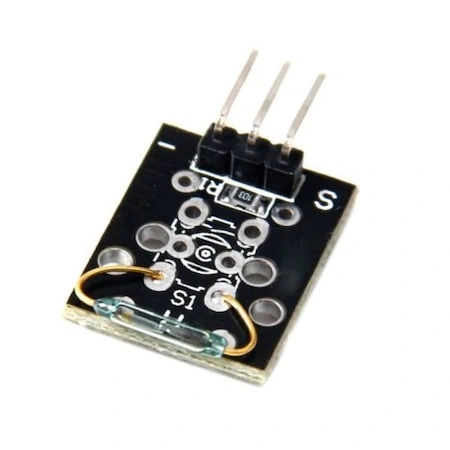

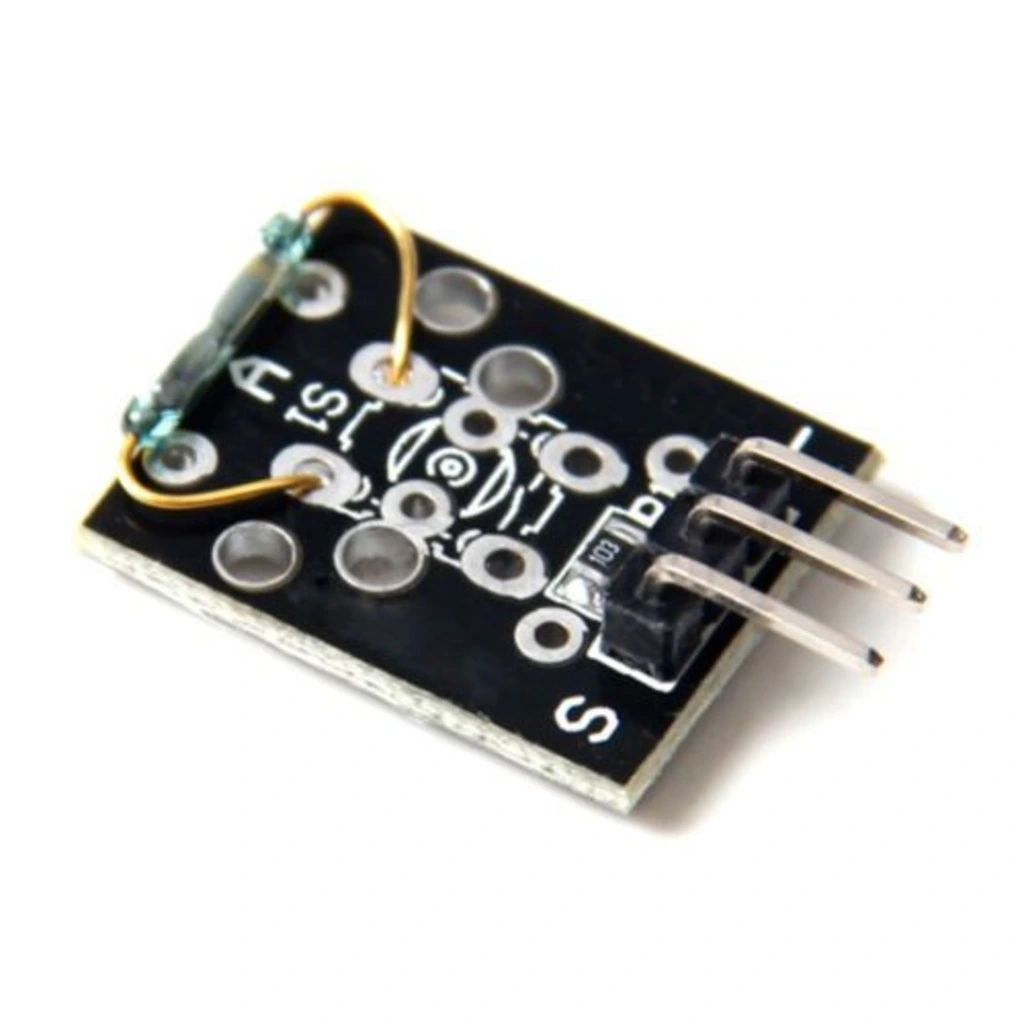

Mini Reed Röle Kartı (Reed Relay)

Mini Reed Röle Kartı (Reed Relay)

Mini Reed Röle Kartı, elektronik projelerinizde düşük güç tüketimi ile hassas anahtarlama işlemleri gerçekleştiren kompakt bir röle modülüdür. Reed teknolojisi sayesinde standart elektromekanik rölelere göre daha hızlı tepki süresi ve daha uzun ömür sunar.

Manyetik olarak kontrol edilen kontak mekanizması, hermetik olarak kapatılmış bir cam tüp içerisinde yer alır. Bu yapı sayesinde toz, nem ve diğer çevresel faktörlerden korunur, böylece güvenilirliği ve dayanıklılığı artırılır.

Arduino ve diğer mikrodenetleyicilerle kolayca kontrol edilebilen bu Röle Kartı, düşük akım gerektiren hassas uygulamalar, sinyal anahtarlama, test ekipmanları ve güvenlik sistemleri için idealdir. Kompakt boyutu, dar alanlara kolayca entegre edilmesini sağlar.

Teknik Özellikler

Mini Reed Röle Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Röle Tipi: Reed (Manyetik Kontak)
• Kontak Tipleri: SPST (Single Pole Single Throw)
• Kontak Konfigürasyonu: Normalde Açık (NO)
• Kontrol Voltajı: 5V DC
• Kontrol Akımı: ~10mA
• Kontrol Direnci: ~500 ohm
• Kontak Anahtarlama Gücü: 10W maksimum
• Kontak Gerilimi: 200V DC/AC maksimum
• Kontak Akımı: 0.5A maksimum
• Tepki Süresi: ~1ms (Kapanma), ~0.5ms (Açılma)
• Çalışma Frekansı: 500Hz'e kadar
• Ömür: >100 milyon operasyon (elektriksel)
• İzolasyon Direnci: >10^9 ohm
• Kontak Direnci: <150 mOhm
• Dielektrik Dayanım: 1000V AC (kontak-bobin arası)
• Boyutlar: 20mm x 15mm x 10mm (yaklaşık)
• Montaj Delikleri: 2 adet, 2,0mm çapında
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Bağlantı Pinleri: 4 pin (VCC, GND, IN, OUT)

Bağlantı ve Kullanım

Mini Reed Röle Kartının Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Mini Reed Röle Kartını Arduino'ya bağlamak oldukça basittir:

• VCC: Arduino 5V pinine
• GND: Arduino GND pinine
• IN: Herhangi bir Arduino dijital pinine (örneğin D2)

Reed röleyi kontrol etmek için Arduino'nun dijital pinini HIGH durumuna getirmeniz yeterlidir. Reed röle, standart elektromekanik rölelere göre çok daha az güç tüketir, bu nedenle doğrudan Arduino'nun dijital pini ile sürülebilir.

Kontrol edilecek devreyi rölenin kontak uçlarına bağlayın. Reed röle SPST (Single Pole Single Throw) tipinde olduğundan, sadece NO (normalde açık) kontakları vardır. Güç verilmediğinde devre açık, güç verildiğinde devre kapalıdır.

Reed röleler düşük güç uygulamaları için tasarlanmıştır. Maksimum 0.5A akım ve 10W güç sınırlarını aşmamaya dikkat edin. Daha yüksek güç gerektiren uygulamalar için, reed röleyi bir güç rölesi veya kontaktör sürmek için ara röle olarak kullanabilirsiniz.

Reed rölenin çok hızlı anahtarlama özelliği, hassas zamanlama gerektiren uygulamalar için onu ideal kılar. Ancak, hızlı anahtarlama sırasında kontak sıçramaları olabilir. Bu durumu azaltmak için, yazılımda debouncing rutinleri veya donanımda filtre kapasitörleri kullanmayı düşünün.

Reed röle kartını monte ederken, manyetik alanlardan uzak tutun. Güçlü manyetik alanlar reed kontaklarının davranışını etkileyebilir. Ayrıca, röle kartını titreşimli ortamlarda kullanırken sağlam bir şekilde sabitleyin, çünkü aşırı titreşim kontak sıçramalarına neden olabilir.

Uygulama Alanları

Mini Reed Röle Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Hassas Anahtarlama Uygulamaları

• Sinyal yönlendirme devreleri
• RF ve anten anahtarlama
• Test ve ölçüm ekipmanları
• Analog sinyal anahtarlama

Güvenlik Sistemleri

• Alarm devreleri
• Kapı/pencere sensör sistemleri
• Hareket dedektörleri
• Güvenlik zonu kontrolü

Endüstriyel Kontrol

• Hassas pozisyon sensörleri
• Düşük güçlü proses kontrol sistemleri
• Limit sensörleri
• Uzaktan veri toplama sistemleri

Proje Örnekleri

Mini Reed Röle Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Hassas Otomatik Sulama Sistemi

Arduino Nano, mini reed röle kartı, toprak nem sensörü ve düşük güçlü 12V su pompası kullanarak hassas bir otomatik sulama sistemi oluşturabilirsiniz. Arduino, toprak nem sensöründen gelen verileri okur ve belirli bir nem eşiğinin altına düştüğünde reed röleyi aktifleştirir. Reed röle, 12V su pompasını çalıştırır ve bitkiyi sulamaya başlar. Toprak nem seviyesi belirli bir seviyeye ulaştığında, röle devre dışı bırakılır ve sulama durdurulur. Reed rölenin düşük güç tüketimi, sistemin solar panel ve küçük bir batarya ile uzun süre çalışmasına olanak tanır. İleriye dönük geliştirme olarak, farklı bitki türleri için ayarlanabilir nem eşikleri, günün belirli saatlerinde sulama programları ve uzak mesafeden kontrol için WiFi/Bluetooth modülü eklenebilir. Bu sistem, ev bitkileriniz, küçük bahçeler, seralar veya balkonlardaki saksı bitkileri için idealdir. Düşük akım gereksinimli reed röle kullanımı, hassas kontak anahtarlaması sağlayarak su israfını önler.

Manyetik Hareket Algılama Güvenlik Sistemi

Arduino Pro Mini, mini reed röle kartı, manyetik sensörler, buzzer ve GSM modülü kullanarak kompakt bir güvenlik sistemi oluşturabilirsiniz. Manyetik sensörler, kapı ve pencerelere monte edilir. Bu sensörler, mıknatısın yaklaşması veya uzaklaşmasıyla reed kontakları açıp kapatır. Arduino, bu sensörlerden gelen sinyalleri sürekli izler. Bir kapı veya pencere açıldığında (mıknatıs uzaklaştığında), Arduino bunu algılar ve reed röleyi aktifleştirir. Reed röle, GSM modülünü tetikleyerek önceden tanımlanmış numaralara SMS gönderir ve aynı zamanda buzzeri çalıştırarak sesli alarm verir. Sistem, Arduino'nun dijital pinlerinin sayısından daha fazla sensörü destekleyebilmek için reed röle üzerinden multiplexer devresini kontrol edebilir. Güç tasarrufu için, sistem bir PIR sensörü ile entegre edilebilir. Hareket algılanmadığında düşük güç modunda çalışabilir. Bu kompakt güvenlik sistemi, apartman daireleri, küçük ofisler, araç içi veya değerli eşyaların bulunduğu dolaplar için ideal bir çözümdür.

Otomatik Test Ekipmanı

Arduino Mega, mini reed röle kartları, LCD ekran ve çeşitli sensörler kullanarak elektronik komponentlerin otomatik test edilmesi için bir sistem oluşturabilirsiniz. Bu sistem, direnç, kapasitör, diyot gibi pasif komponentlerin değerlerini ve durumlarını test edebilir. Arduino Mega'nın çoklu analog ve dijital pinleri, farklı test noktalarını kontrol etmek için kullanılır. Reed röleler, test devrelerini komponentlere bağlamak veya ayırmak için kullanılır. Rölelerin hızlı anahtarlama özelliği, test sürelerini kısaltır ve daha hassas ölçümler yapılmasını sağlar. Test yapılırken, Arduino önce komponent tipini belirler, ardından uygun test devrelerini reed röleler aracılığıyla bağlar. Ölçüm sonuçları LCD ekranda gösterilir ve gerekirse kaydedilir. Reed rölelerin düşük anahtarlama gürültüsü, hassas analog ölçümlerde daha doğru sonuçlar alınmasını sağlar. Bu sistem, elektronik laboratuvarları, eğitim kurumları veya hobi elektronikçileri için kullanışlı bir test cihazı olabilir. Ayrıca, seri üretim öncesi komponenlerin hızlı ve otomatik kontrolü için de kullanılabilir.

Sorun Giderme ve İpuçları

Mini Reed Röle Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Çalışmıyor: Kontrol sinyalini ve beslemesini kontrol edin. Reed rölelerin çalışması için yeterli manyetik alan gerekmektedir. Bağlantıları yeniden kontrol edin.
• Titreşimli Kontak: Kontaklarda titreşme oluyorsa, yazılımda debouncing rutini uygulayın veya kontaklar arasına süpresör (snubber) devresi ekleyin.
• Aşırı Isınma: Reed rölenin nominal değerlerini aşıyorsanız aşırı ısınma olabilir. Yük akımını azaltın veya daha yüksek güç kapasiteli röle kullanın.
• Kısa Ömür: Nominal değerlerin üzerinde kullanım röle ömrünü kısaltır. Ani akımlar için inrush akım sınırlayıcılar kullanın. Endüktif yükler için freewheeling diyot ekleyin.
• Manyetik Parazit: Yakındaki manyetik kaynaklar reed röleyi etkileyebilir. Röleyi manyetik alanlardan uzak tutun veya manyetik kalkan kullanın.

Performans İpuçları

• Hassas uygulamalarda, reed rölenin kontak direncindeki küçük değişimleri dikkate alın.
• Yüksek frekanslı anahtarlama için, kısa kablo kullanın ve sinyal yolunu optimize edin.
• Uzun ömür için, röleyi nominal değerlerinin %70-80'i civarında kullanmayı tercih edin.
• Nemli ortamlarda, röle kartını koruyucu kaplama ile izole edin.
• Devre tasarımında reed rölenin mekanik rezonans frekansından kaçının.

Paket İçeriği

• 1 adet Mini Reed Röle Kartı (Reed Relay)
