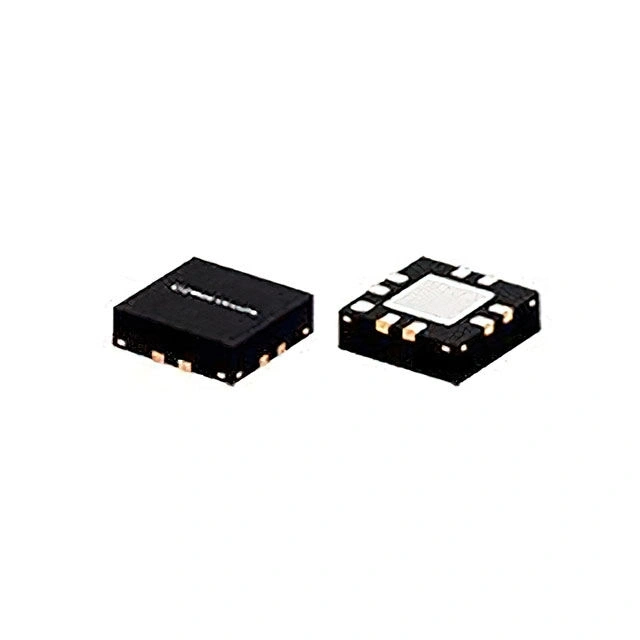

Mini-Circuits MNA-6A+ RF Yükselteç Düşük Gürültülü Amplifikatör
Mini-Circuits MNA-6A+, hücresel ve genel RF uygulamaları için tasarlanmış yüksek performanslı geniş bant MMIC RF yükselteç entegresidir. 500 MHz ile 2.5 GHz arasındaki frekans aralığında kararlı kazanç sağlayarak sinyal seviyesini yükseltir ve özellikle haberleşme, test sistemleri ve RF ön kat tasarımlarında kullanılır. Düşük gürültü katsayısı ve yüksek lineerlik performansı sayesinde zayıf RF sinyallerinin işlenmesinde güvenilir bir ön yükselteç çözümü sunar.
50Ω sistemlerle uyumlu yapısı sayesinde doğrudan RF zincirlerine entegre edilebilir. Kompakt 8-QFN paket yapısı, yüksek frekanslı devrelerde düşük parazit ve iyi termal performans sağlar.
Teknik Özellikleri
- Model: MNA-6A+
- Marka: Mini-Circuits
- Ürün Tipi: RF Amplifier (MMIC Gain Block)
- Frekans Aralığı: 500 MHz – 2.5 GHz
- Kazanç (Gain): ~23 dB
- Gürültü Katsayısı (Noise Figure): ~2.7 dB
- P1dB: ~20.3 dBm
- Besleme Gerilimi: 2.8V – 5V
- Besleme Akımı: ~99 mA
- Empedans: 50Ω
- Montaj Tipi: SMD
- Paket Tipi: 8-QFN (3x3 mm)
- Çalışma Sıcaklığı: -40°C ~ +85°C
Anahtar Avantajlar
- Geniş 500 MHz – 2.5 GHz frekans aralığı sayesinde hücresel ve ISM bantları dahil birçok RF uygulamasında kullanılabilir. Bu da tasarım esnekliği sağlar. Tek bir komponent ile geniş bant çözüm sunar. Sistem karmaşıklığını azaltır.
- Yüksek kazanç (~23 dB) sayesinde zayıf RF sinyallerini belirgin şekilde güçlendirir. Bu da alıcı sistem performansını artırır. Sinyal algılama hassasiyetini iyileştirir. RF ön katlarda avantaj sağlar.
- Düşük gürültü katsayısı sayesinde sinyal bozulmasını minimumda tutar. Bu da daha temiz ve güvenilir veri iletimi sağlar. Ölçüm ve haberleşme sistemlerinde doğruluğu artırır. Hassas RF uygulamalarına uygundur.
- Kompakt 8-QFN paket yapısı sayesinde yüksek frekanslı PCB tasarımlarında düşük parazit ile çalışır. Bu da daha stabil RF performansı sağlar. Alan tasarrufu sunar. Modern RF modüllerine uyumludur.
Uygulama Alanları
- RF haberleşme sistemlerinde kullanılır. Sinyal güçlendirme ve ön yükselteç görevi görür. Bu da alıcı hassasiyetini artırır. Kablosuz sistemlerde yaygındır.
- Test ve ölçüm ekipmanlarında kullanılır. Zayıf sinyalleri yükselterek analiz edilmesini sağlar. Bu da ölçüm doğruluğunu artırır. Laboratuvar RF sistemlerine uygundur.
- Hücresel ve IoT modüllerde kullanılır. Sinyal kalitesini iyileştirir. Bu da bağlantı kararlılığını artırır. Endüstriyel iletişim sistemlerine uygundur.
- RF prototip ve Ar-Ge çalışmalarında kullanılır. Geniş bant deneysel devrelerde görev alır. Bu da geliştirme sürecini hızlandırır. Üniversite ve mühendislik projelerine uygundur.
Paket İçeriği
1 Adet Mini-Circuits MNA-6A+ RF Amplifikatör Entegresi
