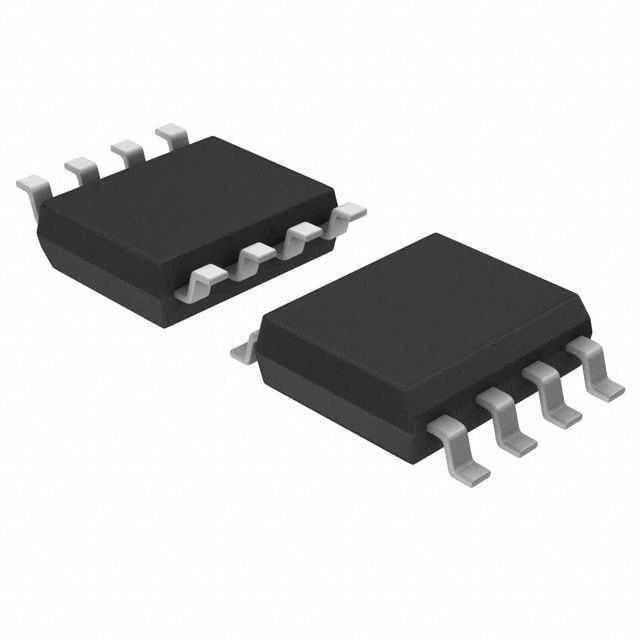

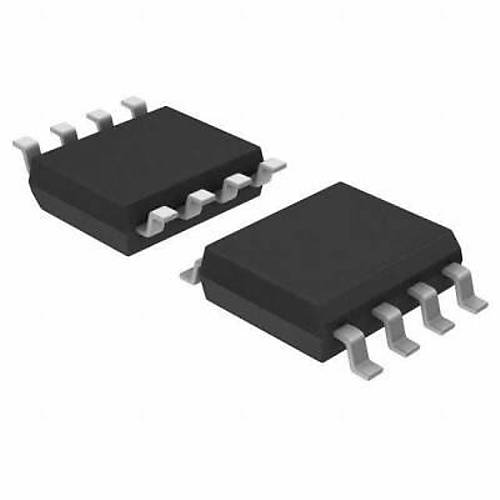

MCP41010-I/SN SOIC-8 Smd Dijital Potans Entegresi

10 k?, 50 k? ve 100 k? direnç versiyonlarında bulunan 256 konumlu dijital potansiyometrelerdir. Tek kanallı bir cihazdır ve 8 pinli PDIP veya SOIC paketinde sunulur. 14 pinli bir PDIP, SOIC veya TSSOP paketinde iki bağımsız kanal içerir. Silecek konumu doğrusal olarak değişir ve endüstri standardı bir SPI arabirimi aracılığıyla kontrol edilir. Cihazlar, statik çalışma sırasında <1 µA tüketir. "A" terminalini direnç yığınından ayıran ve aynı anda sileceği "B" terminaline bağlayan bir yazılım kapatma özelliği sağlanmıştır. Ayrıca ikili, donanımda aynı işlevi gören bir SHDN pinine sahiptir. Kapatma modu sırasında, silecek kaydının içeriği değiştirilebilir ve potansiyometre kapanmadan yeni değere döner. Güç verildiğinde silecek orta ölçek konumuna (80 saat) sıfırlanır. RS (sıfırlama) pimi, bir donanım sıfırlaması uygular ve ayrıca sileceği orta ölçeğe döndürür. SPI arayüzü, hem SI hem de SO pinlerini içerir ve birden fazla cihazın zincirleme bağlanmasına izin verir. Kanaldan kanala direnç eşleşmesi %1'den daha az değişir. Bu cihazlar, tek bir 2,7 - 5,5 V beslemeden çalışır ve genişletilmiş ve endüstriyel sıcaklık aralıklarında belirtilir.
