MC-38 (NC) Manyetik Algılama Sensörü

MC-38 NC Manyetik Algılama Sensörü

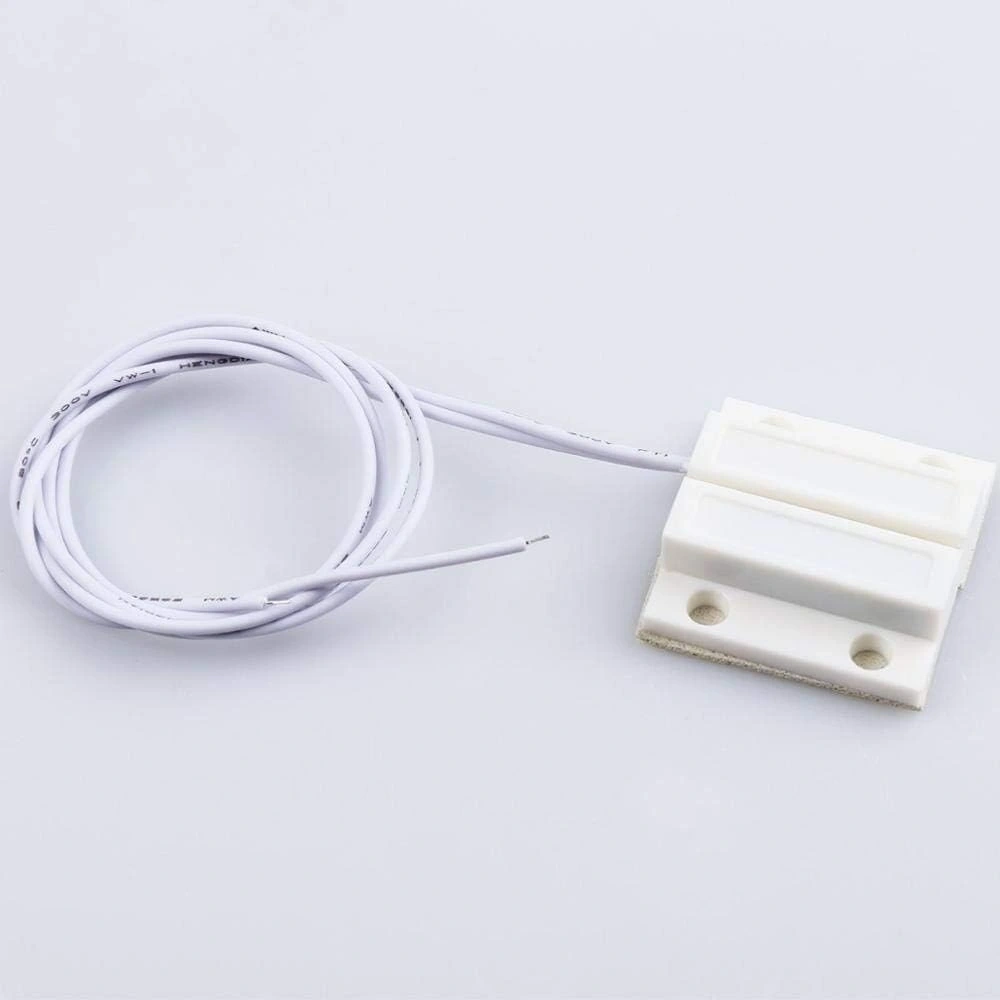

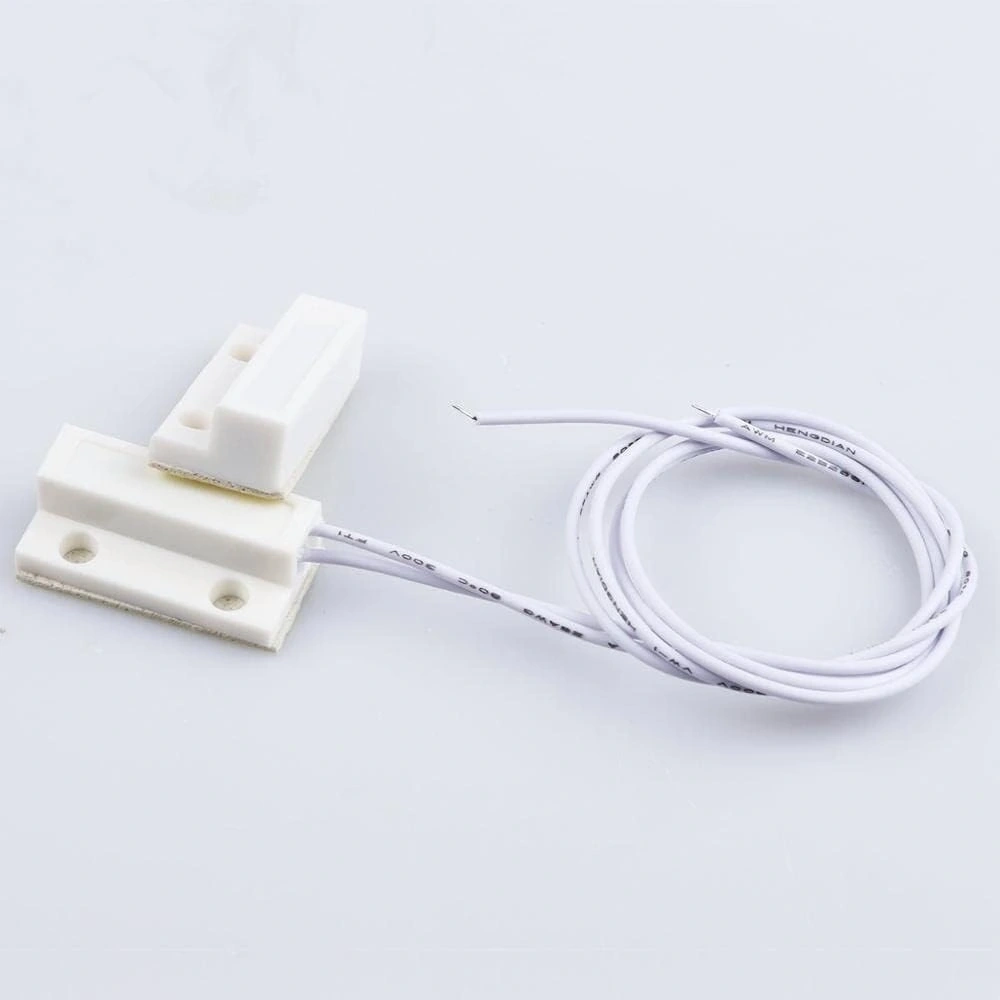

MC-38 NC Manyetik Algılama Sensörü, kapı ve pencere gibi açılabilir yüzeylerin durumunu izlemek için tasarlanmış basit ve etkili bir güvenlik bileşenidir. Reed switch teknolojisini kullanan bu sensör, manyetik kontak yardımıyla açılma ve kapanma durumlarını algılar. Sensör modülleri arasında yer alan MC-38, normalde kapalı (NC) kontağa sahiptir ve mıknatıs yakınındayken devre kapalı durumda kalır.

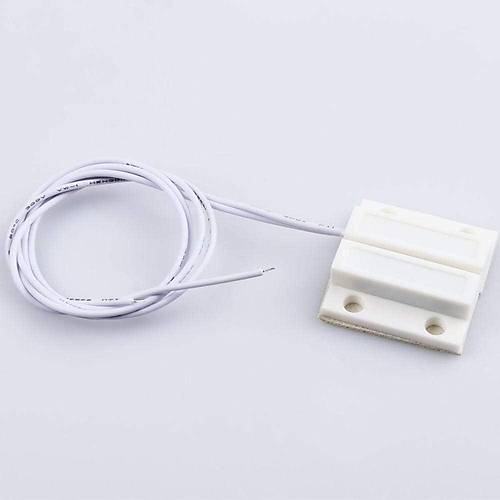

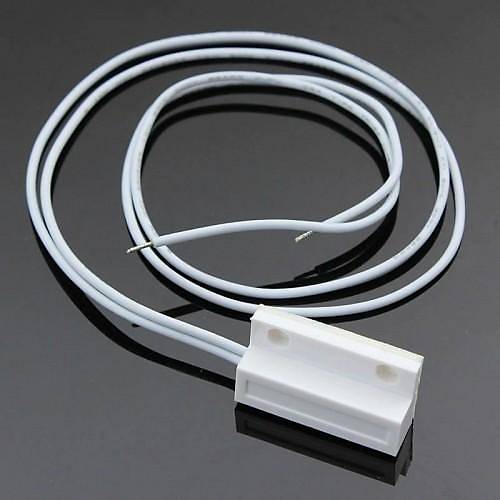

Kompakt ve estetik beyaz muhafazasıyla dikkat çeken bu sensör, yüzeye kolayca monte edilebilir. Kendinden yapışkanlı yüzeyi sayesinde vida veya ekstra montaj malzemesine gerek kalmadan kurulum yapılabilir. Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilen bu algılayıcı, 100cm uzunluğundaki bağlantı kablosuyla erişim kolaylığı sağlar. Kablolu tasarımı, kablosuz sistemlere göre daha güvenilir bir bağlantı sunar ve pil değiştirme gereksinimi olmaz.

Ev güvenlik sistemleri, akıllı ev uygulamaları, ofis güvenliği ve endüstriyel izleme sistemleri için ideal olan MC-38 sensörü, düşük maliyetli ve etkili bir çözümdür. Manyetik algılama prensibiyle çalıştığından hareketli parçası yoktur ve uzun ömürlüdür. Elektronik projelerinizde kapı/pencere durumu izleme, alarm sistemleri veya otomasyon uygulamaları için güvenilir bir bileşen olarak kullanabilirsiniz.

---

Teknik Özellikler

MC-38 NC Manyetik Algılama Sensörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Reed Switch (Manyetik Kontak)
• Kontak Tipi: Normalde Kapalı (NC)
• Çalışma Voltajı: 3.3V - 24V DC
• Maksimum Akım: 100mA
• Maksimum Gerilim: 100V DC
• Algılama Mesafesi: 15-25mm (mıknatıs gücüne bağlı olarak)

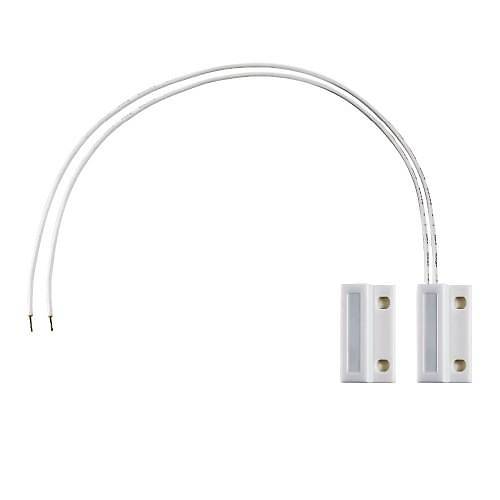

• Kablo Uzunluğu: 100cm
• Kablo Tipi: 2 telli

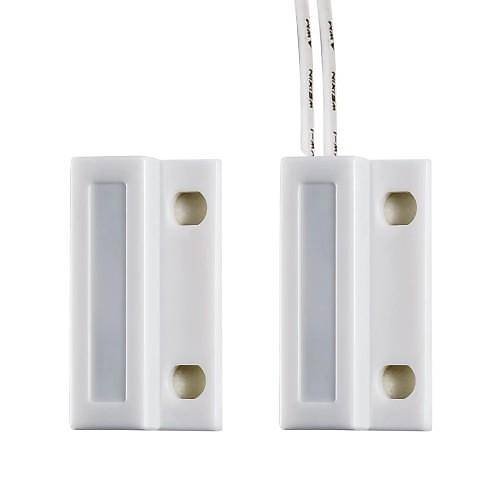

• Muhafaza Rengi: Beyaz
• Muhafaza Malzemesi: ABS plastik
• Montaj Tipi: Kendinden yapışkanlı

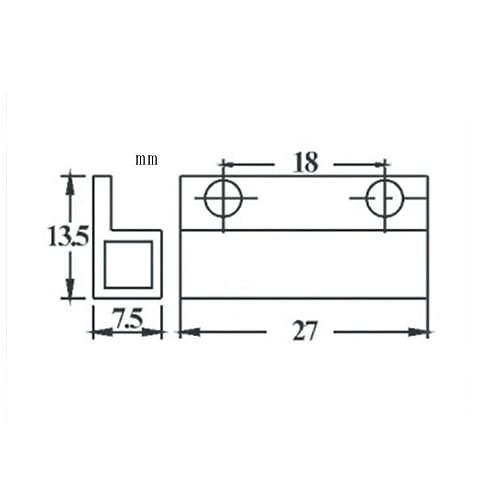

• Sensör Boyutları: 27mm × 14mm × 8mm
• Mıknatıs Boyutları: 27mm × 14mm × 8mm
• Çalışma Sıcaklığı: -10°C ile +55°C
• Nem Direnci: %10-90 RH (yoğuşmasız)
• Kontak Direnci: <0,2 Ohm
• Kontak Kapasitesi: 10VA
• Bağlantı Polaritesi: Polarite bağımsız

Paket İçeriği

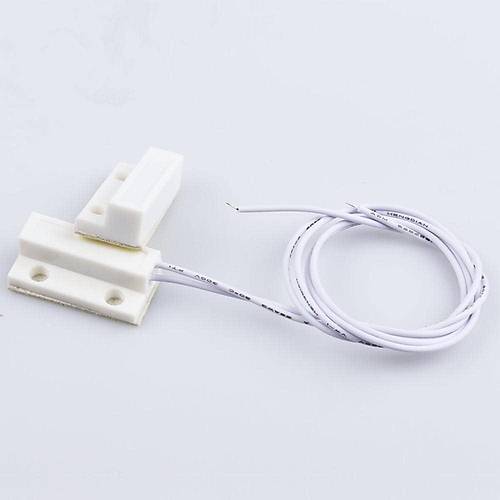

• 1 x MC-38 NC Manyetik Algılama Sensörü (Reed Switch)
• 1 x Mıknatıs

---

Bağlantı ve Kullanım

MC-38 NC Manyetik Algılama Sensörü'nün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Temel Bağlantı

MC-38 sensörünün temel bağlantı şeması:

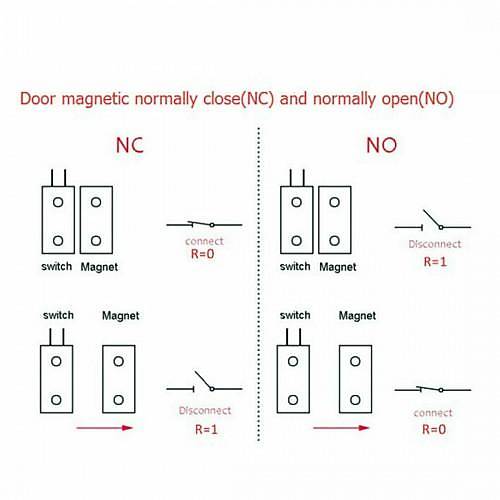

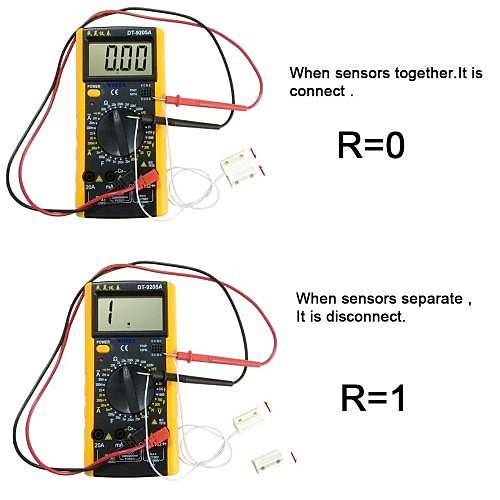

• NC (Normalde Kapalı) Bağlantı: Sensör kapı/pencere kapalıyken (mıknatıs yakındayken) devre kapalıdır, açıldığında devre açılır.
• Polarite Gerektirmez: İki kablonun bağlantı yönü önemli değildir, herhangi bir sırada bağlanabilir.
• Alarm Sistemi Bağlantısı: Alarm panelinin zone girişine doğrudan bağlanabilir.
• Pull-up Dirençli Bağlantı: Mikrodenetleyicilerle kullanırken 10K ohm pull-up direncine ihtiyaç duyabilir.

Arduino ile Kullanım

MC-38 manyetik sensörün Arduino ile bağlantı ve kullanımı:

• Arduino Bağlantısı: Bir ucu Arduino'nun dijital pinine (örneğin D2), diğer ucu GND pinine bağlayın.
• Dahili Pull-up Kullanımı: pinMode(pin, INPUT_PULLUP) ile dahili pull-up direncini aktif edin.
• Durum Okuma: digitalRead() fonksiyonu ile pin durumunu kontrol edin (HIGH = kapı açık, LOW = kapı kapalı).
• Kesme (Interrupt) Kullanımı: Anlık durum değişikliklerini algılamak için interrupt destekli pin kullanabilirsiniz.

Güvenlik Sistemi Entegrasyonu

MC-38 sensörünün güvenlik sistemlerine entegrasyonu:

• Kablolu Alarm Paneli: Zone terminalleri arasına doğrudan bağlantı yapılabilir.
• Kablosuz Entegrasyon: Kablosuz verici modülüne bağlanarak mevcut wireless alarm sistemlerine eklenebilir.
• EOL (End-of-Line) Dirençli Bağlantı: Profesyonel alarm sistemlerinde hat sabotajına karşı EOL dirençli bağlantı yapılabilir.
• Kontrol Paneli Bağlantısı: Çoğu kontrol panelinde NC, NO ve COM terminalleri bulunur, NC terminale bağlantı yapılır.

---

Uygulama Alanları

MC-38 NC Manyetik Algılama Sensörü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Güvenlik Sistemleri

Konut güvenliğinde MC-38 sensörünün kullanım alanları:

• Kapı ve Pencere İzleme: Ev içindeki tüm açılabilir yüzeylerin güvenliğini sağlama.
• Alarm Sistemi Entegrasyonu: Mevcut ev alarm sistemine ek güvenlik noktaları ekleme.
• Özel Alan Koruması: Dolap, çekmece, kasa gibi özel alanların izlenmesi.
• Çocuk Güvenliği: Çocukların erişmemesi gereken alanların izlenmesi ve uyarı sistemleri.

Akıllı Ev Uygulamaları

Akıllı ev otomasyonunda sensör kullanım alanları:

• Otomatik Aydınlatma: Kapı açıldığında ışıkların otomatik açılması.
• İklimlendirme Kontrolü: Pencere açıldığında klima/ısıtıcı sisteminin otomatik kapanması.
• Medya Kontrolü: Odadan çıkıldığında müzik veya TV'nin duraklatılması.
• Akıllı Bildirimler: Mobil cihazlara durum değişikliği bildirimleri gönderme.

Ticari ve Endüstriyel Uygulamalar

İş ortamlarında ve endüstriyel alanlarda kullanım:

• Ofis Güvenliği: Hassas alan erişim kontrolü ve izleme.
• Depo ve Envanter Yönetimi: Depo kapıları ve malzeme dolaplarının izlenmesi.
• Endüstriyel Güvenlik: Makine kapakları ve koruyucu bariyerlerin durum kontrolü.
• Soğuk Zincir Takibi: Buzdolabı ve soğutucu kapılarının kapalı olduğunun doğrulanması.

Özel Uygulama Alanları

Yaratıcı ve özel kullanım alanları:

• Posta Kutusu Bildirimi: Posta geldiğinde bildirim alma sistemi.
• Sayaç Sistemleri: Kapı/geçiş noktalarında insan trafiğini sayma.
• Otomasyon Tetikleyicileri: Hareket tespiti ile başlayan otomasyon zincirleri.
• Eğitim Projeleri: Temel elektronik ve programlama eğitiminde basit algılama uygulamaları.

---

Örnek Projeler

MC-38 NC Manyetik Algılama Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Ev Güvenlik Sistemi

Temel bir ev güvenlik sistemi projesi:

• Gerekli Malzemeler: MC-38 sensörleri (kapı/pencere sayısına göre), Arduino UNO/Nano, buzzer, LED'ler, GSM modülü (opsiyonel).
• Temel Fonksiyonlar: Kapı/pencere durumlarını izleme, izinsiz giriş algılandığında alarm çalma, durum LED göstergeleri.
• Gelişmiş Özellikler: GSM ile SMS bildirimi, web arayüzü üzerinden izleme, hareket sensörleri ile entegrasyon.
• Montaj Detayları: Sensörleri kapı/pencere kasalarına ve kanatlarına yerleştirme, kabloları merkezi kontrol ünitesine yönlendirme.

Akıllı Buzdolabı İzleme Sistemi

Buzdolabı kapağının açık kalmasını önleyen sistem:

• Gerekli Malzemeler: MC-38 sensörü, Arduino Nano, buzzer, OLED ekran, pil veya adaptör.
• Çalışma Prensibi: Buzdolabı kapağı belirli bir süre açık kalırsa sesli uyarı verme ve ekranda bildirim gösterme.
• Enerji Verimliliği: Düşük güç tüketimi için uyku modu kullanımı, kapı kapalıyken minimum enerji harcama.
• İlave Özellikler: Kapının açık kalma süresini kaydetme, günlük kullanım istatistikleri oluşturma.

ESP8266 Tabanlı Kablosuz Durum İzleme Sistemi

Uzaktan izlenebilen kablosuz sensör ağı projesi:

• Gerekli Malzemeler: MC-38 sensörleri, NodeMCU ESP8266, Lityum pil, şarj devresi, mobil uygulama/web arayüzü.
• Bağlantı Özellikleri: Wi-Fi üzerinden durum bildirimleri, bulut tabanlı veri saklama ve izleme.
• Enerji Yönetimi: Pil tasarrufu için derin uyku modları, düşük pil uyarıları.
• Kullanıcı Arayüzü: Mobil uygulama veya web üzerinden anlık durum izleme, bildirim ayarları yapma.

Makine Güvenliği İzleme Sistemi

Endüstriyel makinelerin güvenlik kapaklarını izleme sistemi:

• Gerekli Malzemeler: MC-38 sensörleri, PLC veya Arduino, röle modülü, ikaz lambaları, sirenler.
• Güvenlik Özellikleri: Makine kapakları açıkken otomatik kapatma, yetkisiz erişim kayıtları tutma.
• Uyarı Sistemi: Görsel ve işitsel uyarılar, uzaktan bildirimler, acil durdurma entegrasyonu.
• Veri Kaydı: Kapak açılma/kapanma zamanları, operatör bilgileri, güvenlik ihlali kayıtları.

---

Sorun Giderme ve Bakım

MC-38 NC Manyetik Algılama Sensörü ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

MC-38 sensörlerinde karşılaşılabilecek sorunlar ve çözümleri:

• Yanlış Tetikleme: Sensör ve mıknatıs arasındaki mesafeyi kontrol edin, 15mm'den fazla olmamalıdır.
• Algılama Sorunu: Sensör veya mıknatıs etrafında metal nesneler varsa, bunları uzaklaştırın veya konumu değiştirin.
• Yapışma Problemi: Yüzeyin temiz ve kuru olduğundan emin olun, gerekirse çift taraflı montaj bandı veya vidalarla sabitleyin.
• Kablo Bağlantı Sorunları: Bağlantıların sağlam olduğunu kontrol edin, gerekirse lehimle güçlendirin veya terminal bloğu kullanın.

Montaj İpuçları

Daha etkili ve uzun ömürlü montaj için öneriler:

• Hizalama: Sensör ve mıknatıs parçalarının tam hizalanması için işaretleme yapın ve hizalı monte edin.
• Yüzey Hazırlığı: Montaj yüzeylerini alkol veya benzer bir temizleyici ile silin ve kurulayın.
• Kablo Yönetimi: Kabloları düzgünce yönlendirin, kapı/pencere hareketlerinden etkilenmeyecek şekilde sabitlenmelerini sağlayın.
• Mekanik Koruma: Darbe alabilecek yerlerde sensörü koruyucu bir muhafaza içine alın veya daha korumalı bir alana monte edin.

Bakım ve Kontrol

Sensörlerin düzenli bakımı ve kontrolü için öneriler:

• Periyodik Test: Üç ayda bir sensörlerin çalışmasını kontrol edin, kapı/pencere açıp kapatarak tepkilerini test edin.
• Temizlik: Toz ve kiri yumuşak, kuru bir bezle temizleyin. Sıvı temizleyiciler kullanmaktan kaçının.
• Bağlantı Kontrolü: Kablo bağlantılarını düzenli olarak kontrol edin, gevşek veya yıpranmış bağlantıları yenileyin.
• Pozisyon Ayarı: Kapı/pencere çerçevesinde zamanla oluşabilecek oynamalar nedeniyle sensör ve mıknatıs hizalamasını kontrol edin.

Gelişmiş Kullanım İpuçları

Sensörlerden daha fazla verim almak için gelişmiş teknikler:

• Tamper Koruması: Sensör muhafazasına ilave bir tamper switch ekleyerek fiziksel müdahaleye karşı koruma sağlayın.
• Filtre Devresi: Uzun kablo bağlantılarında gürültü filtresi ekleyerek yanlış alarm olasılığını azaltın.
• İlave Direnç Kullanımı: EOL (End-of-Line) dirençler ile kablo kesme veya kısa devre durumlarını algılama.
• Çoklu Sensör Yönetimi: Birden fazla sensörü zon bölgelerine ayırarak daha detaylı izleme ve kontrol sağlama.

---
