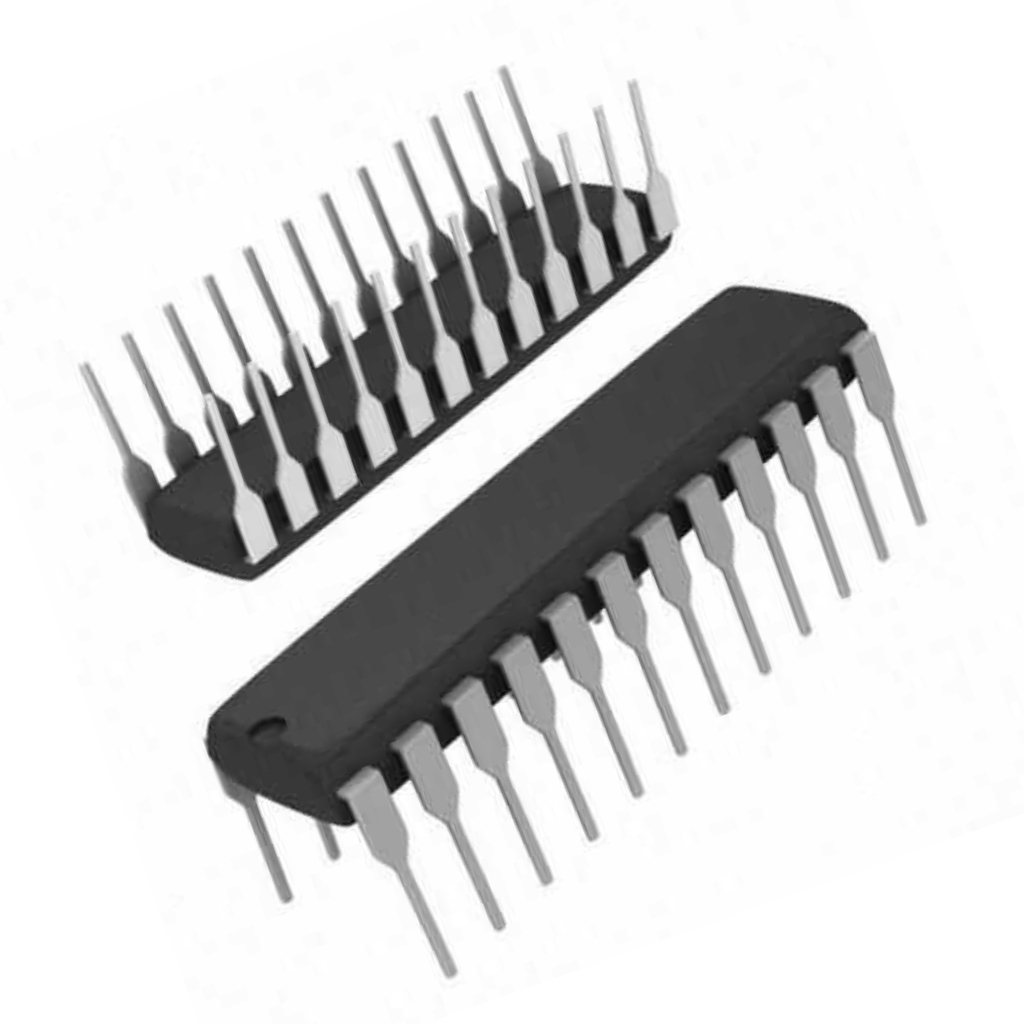

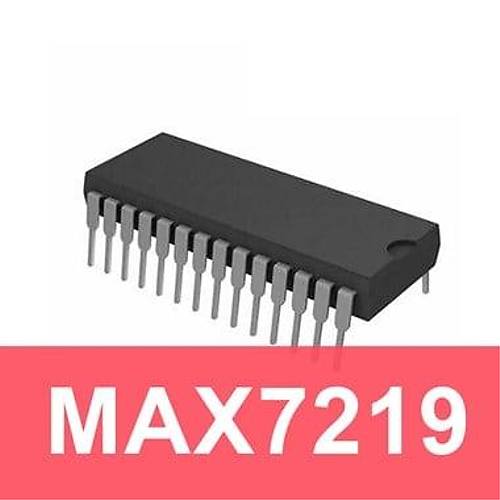

MAX7219 DIP Entegre

MAX7219 DIP entegre, LED matrisler, 7 segment display’ler ve LED bar grafiklerin kontrolü için kullanılan, seri arayüzle çalışan bir sürücü entegresidir. Mikrodenetleyicilerle SPI protokolü üzerinden kolayca haberleşerek çok sayıda LED’in sürülmesini sağlar. Tek bir entegre ile 64 LED’e kadar çıkış kontrolü sunan bu ürün, özellikle ekran tasarımları, sayaçlar ve bilgi panoları gibi projelerde sıkça tercih edilir. DIP kılıf yapısıyla breadboard ve prototipleme işlemlerine uygundur.

Teknik Özellikleri

• Arayüz IC Tipi LED EKRAN SÜRÜCÜ
• Veri Girişi Modu SERIAL
• Görüntü Modu SEGMENT
• fmax-Min 1.3 MHz
• Giriş Özellikleri STANDARD
• JESD-30 Kodu R-PDIP-T24
• JESD-609 Kodu e3
• Çok Formatlı Ekran Yeteneği VAR
• Basamak / Karakter Sayısı 8-DIGIT
• İşlevlerin Sayısı 1
• Segment Sayısı 7
• Terminal Sayısı 24
• Çalışma Sıcaklığı Min -40 Max 85 Cel
• Paket Gövde Malzemesi PLASTİK / EPOKSİ
• Paket Kodu DIP
• Pik Reflow Sıcaklığı (Cel) 260
• Güç Kaynakları (V) 5
• Nitelik Durumu Niteliksiz
• Oturmuş Yükseklik-Max 4.57 mm
• Alt Kategori Ekran Sürücüleri
• Besleme Gerilimi-Nom 5 V

Anahtar Avantajlar

• Çoklu LED Kontrolü: Tek bir entegreyle 64 LED’e kadar kontrol sağlanabilir. Bu, çoklu ekran uygulamalarında kablo karmaşasını ve işlemci yükünü azaltır. LED ekran sistemlerinde kontrol kolaylığı sunar. Daha temiz ve düzenli projeler oluşturmayı mümkün kılar.
• Seri Haberleşme Uyumu: SPI arayüz desteği sayesinde Arduino, ESP32 ve diğer mikrodenetleyicilerle doğrudan uyumludur. Basit veri gönderimiyle karmaşık görüntüler üretilebilir. Bu durum kodlamayı da daha basit hale getirir. Donanım seviyesinde entegrasyonu hızlandırır.
• DIP Kılıf Kolaylığı: DIP form faktörü sayesinde breadboard’a doğrudan takılabilir. Lehimleme ve prototipleme işlemlerinde büyük kolaylık sunar. Projeyi test etmek isteyen geliştiriciler için zamandan tasarruf sağlar. Eğitim setlerinde de rahatlıkla kullanılabilir.
• Entegre Akım Sınırlama: LED’ler için harici direnç gerektirmez, entegre içinde direnç kontrolü bulunur. Bu, hem devre tasarımını basitleştirir hem de yerden kazanç sağlar. Aynı zamanda LED ömrünü koruyarak güvenli çalışma sağlar. Hatalı bağlantı riskini azaltır.

Uygulama Alanları

• LED Matris Projeleri: 8x8 LED ekranlarla birlikte kullanılarak kayan yazılar, animasyonlar ve semboller oluşturulabilir. MAX7219, bu tür projelerde LED’leri kolayca adreslemeyi sağlar. Geliştiricilere hızlı prototipleme avantajı sunar. Etkileyici görsel uygulamalar üretilebilir.
• Sayısal Göstergeler: 7 segment display’lerle sayısal bilgi (sayaç, saat, sıcaklık vb.) gösterimi yapılabilir. Tek bir entegreyle birden fazla 7 segment sürülebilir. Bu da özellikle sayaç ve zamanlayıcı sistemlerinde kullanım kolaylığı sağlar. Endüstriyel cihazlarda sık kullanılır.
• Bilgilendirme Panoları: Okullarda, ofislerde veya etkinlik alanlarında bilgi panoları tasarlanabilir. Yazı, simge veya sayı ile bilgi akışı sağlanabilir. Düşük maliyetli ve enerji verimli sistemler kurmak için idealdir. Görsel uyarı sistemleri oluşturmak mümkündür.
• Eğitim ve Geliştirme Kitleri: Elektronik eğitimi alan öğrenciler için temel LED sürme mantığını öğretmek adına kullanılır. Kolay bağlantı yapısı ile deneme yanılma yöntemiyle öğrenmeye uygundur. Arduino derslerinde sıkça tercih edilen entegrelerden biridir. Pratik öğrenme sağlar.

Paket İçeriği

1 Adet MAX7219 DIP Entegre
