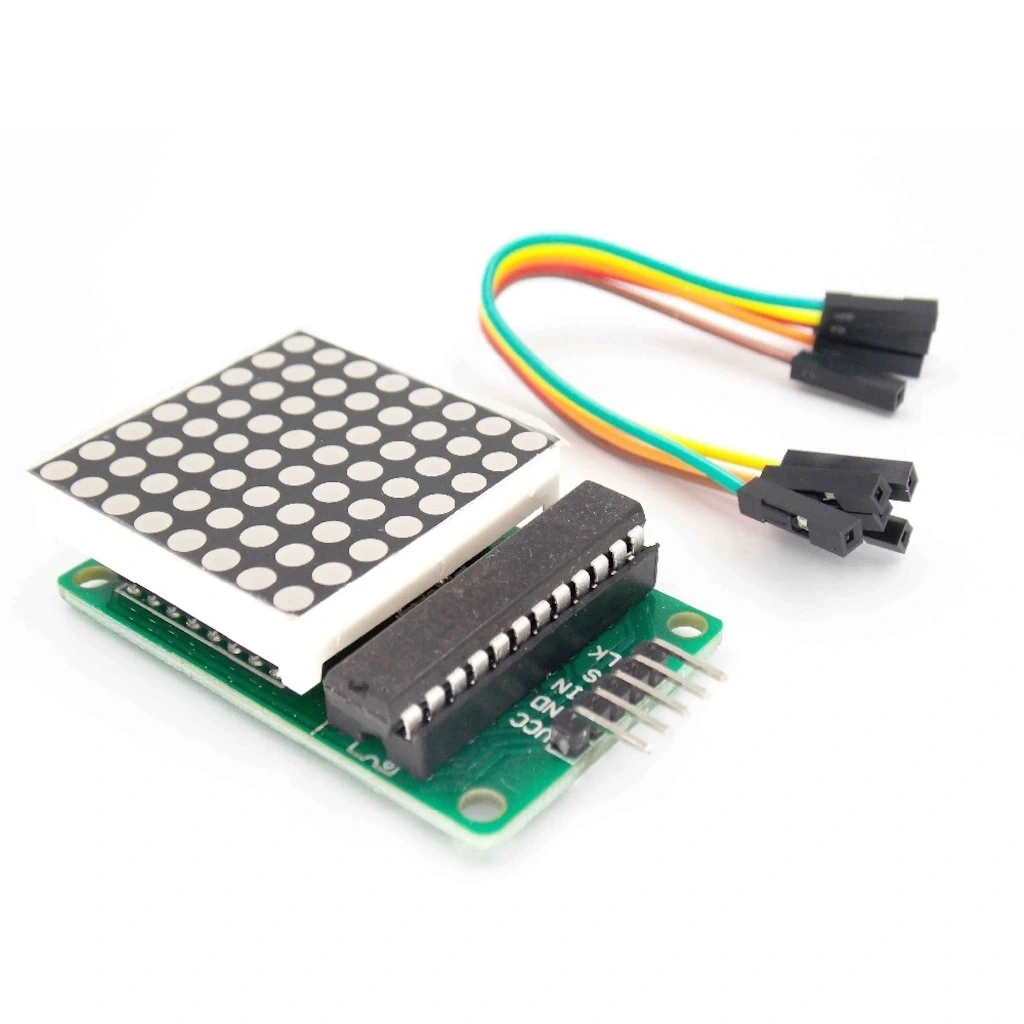

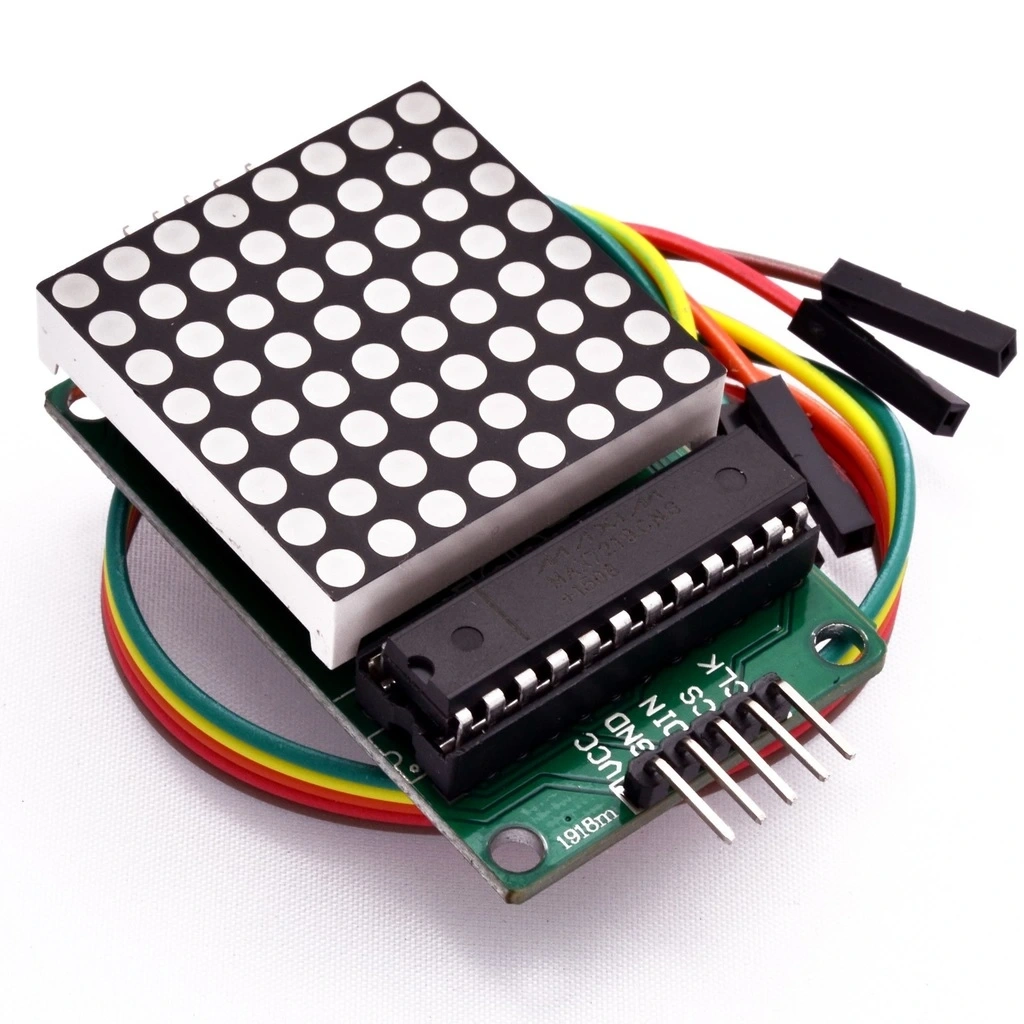

MAX7219 8x8 Dotmatrix Led Modül
MAX7219 8x8 Dotmatrix Led Modül, 64 adet LED'den oluşan matris yapısıyla metin, sayı ve basit grafikler gösterebilen kompakt bir gösterge birimidir. MAX7219 LED sürücü entegresi sayesinde yalnızca birkaç kontrol pini kullanarak 64 LED'i kolayca kontrol edebilirsiniz.
SPI haberleşme protokolü ile elektronik projelerinize kolay entegre edilebilen bu modül, Arduino platformları ile uyumlu çalışarak scrolling metinler, animasyonlar ve bilgi göstergeleri oluşturmanıza olanak tanır.
Birden fazla modülü birbirine bağlayarak daha geniş gösterge panelleri oluşturabildiğiniz bu ürün, modüller kategorisinde görsel geri bildirim gerektiren elektronik projeleriniz için ideal bir çözümdür.
Teknik Özellikler
MAX7219 8x8 Dotmatrix Led Modül'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Kontrol Entegresi: MAX7219
- Matris Boyutu: 8x8 (64 LED)
- LED Rengi: Kırmızı
- Çalışma Gerilimi: 5V DC
- Haberleşme: 3-wire SPI (CLK, DIN, CS)
- Maksimum Akım: ~320mA (tüm LED'ler aktif)
- PCB Boyutları: 32mm x 32mm x 15mm
- Dot Pitch: 3.0mm
- LED Çapı: 3mm
- Parlaklık Kontrolü: 16 kademe (yazılımsal)
- Cascade Bağlantı: DOUT pini üzerinden çoklu modül desteği
- Bağlantı Pinleri: VCC, GND, DIN, CS, CLK, DOUT
- Pin Başlık Tipi: 2.54mm standart erkek pin header
- Tarama Frekansı: 800Hz (yazılımsal ayarlanabilir)
- Bellek: 8 adet 8-bit kayıt (display memory)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
Kullanım Alanları
MAX7219 8x8 Dotmatrix Led Modül'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Gösterge ve Bilgi Ekranları
- Kayan yazı göstergeleri
- Saat ve zamanlayıcı ekranları
- Sayaç ve skor tabloları
- Sensör değeri göstergeleri
- Durum bildirim sistemleri
Eğitim ve Hobi Projeleri
- LED matris programlama eğitimleri
- Retro oyun uygulamaları
- Animasyon ve grafik denemeleri
- SPI haberleşme uygulamaları
- LED kontrol sistemleri
Dekoratif ve Eğlence Uygulamaları
- Emoji ve sembol göstergeleri
- Interaktif LED duvar panoları
- Müzik vizualizasyon sistemleri
- Dijital sanat projeleri
- Dekoratif LED aydınlatmalar
Avantajlar ve Özellikler
MAX7219 8x8 Dotmatrix Led Modül'ün sağladığı avantajlar ve çözümler.
- Kolay Kontrol: Sadece 3 pin ile 64 LED kontrolü
- Genişletilebilirlik: Cascade bağlantı ile çoklu modül desteği
- Parlaklık Ayarı: Yazılımsal 16 kademeli parlaklık kontrolü
- Az Pin Kullanımı: SPI protokolü ile mikrodenetleyicide pin tasarrufu
- Hazır Kütüphaneler: Arduino için kullanıma hazır kod kütüphaneleri
- Düşük Güç Tüketimi: LED sürücü entegresi ile verimli çalışma
- Kompakt Boyut: Küçük projelere bile sığabilen tasarım
- Yüksek Görünürlük: Net ve parlak LED dizilimi
- Çoklu Karakter: Scrolling yazılar ve animasyonlar oluşturabilme
- Kolay Montaj: Standart pin dizilimi ile breadboard uyumlu
Kurulum ve Bağlantı
MAX7219 8x8 Dotmatrix Led Modül'ün kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Çoklu modül bağlantılarında ilk modülün DIN'ine veri gönderip, son modülden veriyi okuyun.
Arduino ile bağlantı pinleri:
- VCC: Arduino 5V
- GND: Arduino GND
- DIN: Arduino MOSI (UNO için pin 11, MEGA için pin 51)
- CS: Arduino herhangi bir dijital pin (genellikle pin 10)
- CLK: Arduino SCK (UNO için pin 13, MEGA için pin 52)
Gerekli kütüphaneler:
- LedControl Kütüphanesi
- MD_MAX72XX Kütüphanesi
- MD_Parola Kütüphanesi (kayan yazı için)
Çoklu modül bağlantısı:
- İlk modülün DIN, CS, CLK pinlerini Arduino'ya bağlayın
- İlk modülün DOUT pinini ikinci modülün DIN pinine bağlayın
- Tüm modüllerin CS ve CLK pinlerini paralel bağlayın
- Tüm modüllerin VCC ve GND pinlerini güç kaynağına bağlayın
Temel kurulum adımları:
- Fiziksel Bağlantı: Modülü Arduino'ya uygun pinlerle bağlayın
- Kütüphane Kurulumu: Arduino IDE'de Kütüphane Yöneticisi üzerinden gerekli kütüphaneleri indirin
- Test Kodu Yükleme: Basit bir test kodu ile modülün çalıştığını doğrulayın
- Konfigürasyon: Modül sayısı ve yönlendirmeyi yazılımda yapılandırın
Sorun Giderme ve İpuçları
MAX7219 8x8 Dotmatrix Led Modül kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- LED'ler Yanmıyor: Güç bağlantılarını kontrol edin, yeterli akım sağlandığından emin olun
- Karışık Görüntü: SPI bağlantılarını ve kütüphane ayarlarını kontrol edin
- Düşük Parlaklık: MAX7219 yazılımında parlaklık ayarını artırın
- Çoklu Modüllerde Sorun: DOUT-DIN bağlantılarını ve modül sayısı ayarını kontrol edin
- Titreşimli Görüntü: Güç kaynağının yeterli akım sağladığından emin olun
Verimli Kullanım İpuçları
- Yüksek güç tüketimini önlemek için tüm LED'leri aynı anda yakmaktan kaçının
- Animasyonlar için çift tamponlama (double buffering) tekniğini kullanın
- Kayan yazılarda MD_Parola kütüphanesinin hazır efektlerinden yararlanın
- Çoklu modül kullanırken güç kaynağının yeterli akım sağladığından emin olun
- Arduino kodunda loop() fonksiyonunda gereksiz delay() kullanımından kaçının
- Matris yönlendirmesini yazılımda ayarlayarak fiziksel montaj esnekliği sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile projelerinizi kolayca hayata geçirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve modüller konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Kaç adet MAX7219 modülü birbirine bağlanabilir?
Teorik olarak 8 adet modül kolayca kaskad bağlanabilir. Yazılımsal limitler ve güç gereksinimleri göz önüne alınarak daha fazla da bağlanabilir.
Modülün güç tüketimi ne kadardır?
Tüm LED'ler maksimum parlaklıkta yanarken yaklaşık 320mA, normal kullanımda 60-150mA arasında güç çeker.
Farklı renklerde modül var mı?
Evet, kırmızı dışında yeşil, mavi, sarı ve RGB (çok renkli) versiyonları da mevcuttur.
Arduino dışında hangi platformlarla kullanılabilir?
Raspberry Pi, ESP8266, ESP32, STM32 ve SPI protokolünü destekleyen tüm mikrodenetleyicilerle çalışabilir.
Animasyon göstermek için hangi kütüphane önerilir?
MD_MAX72XX kütüphanesi genel kullanım için, kayan yazılar için MD_Parola, oyunlar için LEDMatrix kütüphanesi önerilir.
Çoklu modüllerde güç kaynağı nasıl seçilmeli?
Her modül tam parlaklıkta 320mA çekebilir. 4 modül için en az 2A kapasiteli, regüle 5V güç kaynağı önerilir.
Matrisin yönünü yazılımda değiştirebilir miyim?
Evet, kütüphanelerdeki yapılandırma ayarlarıyla matris yönü ve LED sıralaması değiştirilebilir, böylece fiziksel montaj esnekliği sağlanır.
Bu modülle özel karakterler gösterilebilir mi?
Evet, özel karakterler, simgeler ve emoji benzeri grafikler tanımlayabilirsiniz. Kütüphaneler birçok standart karakter seti içerir.
