MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülü

MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülü

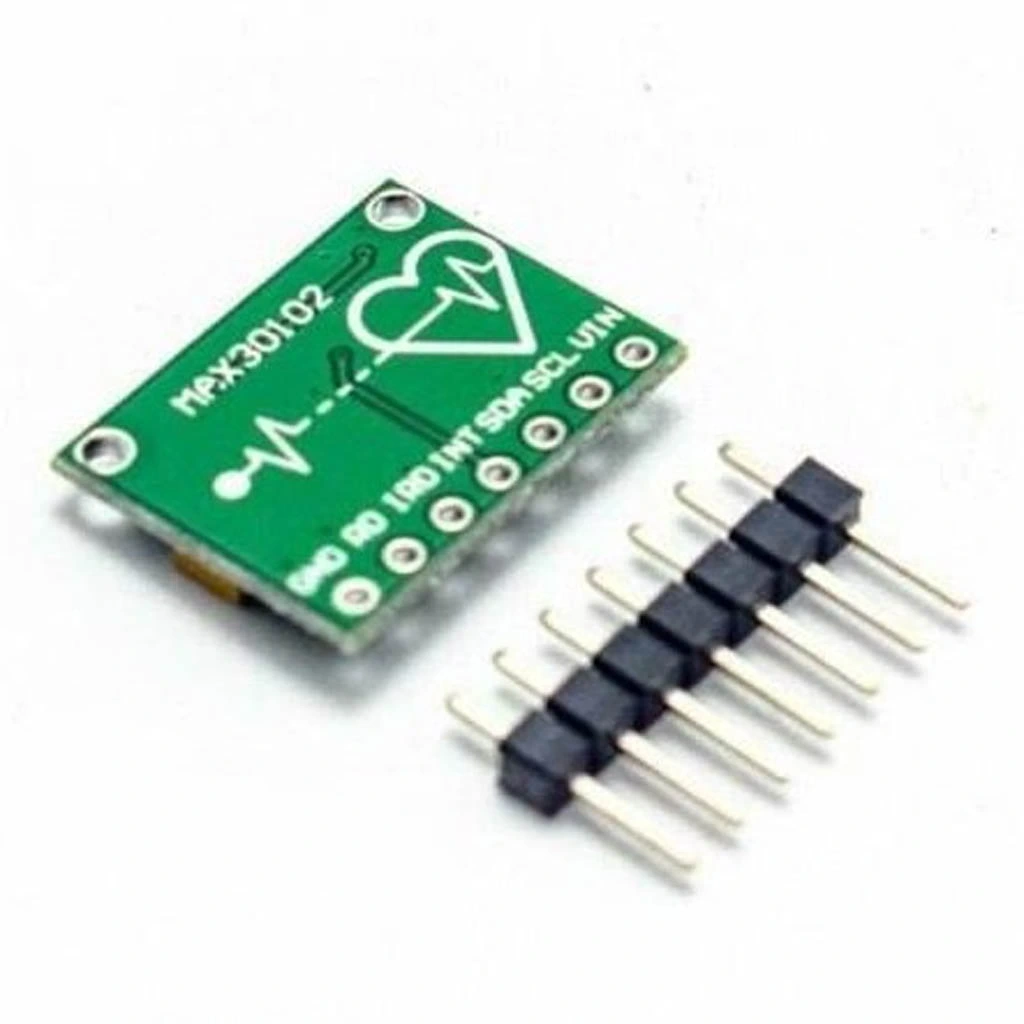

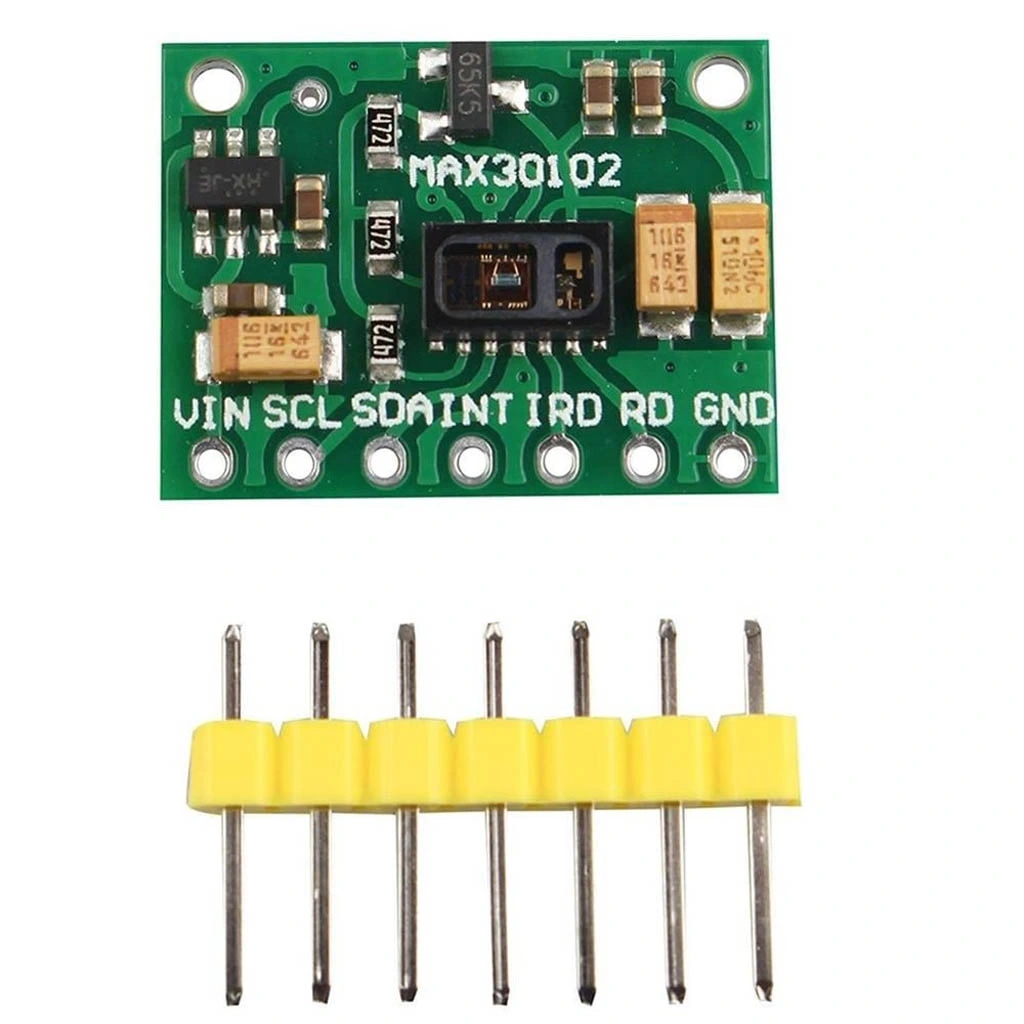

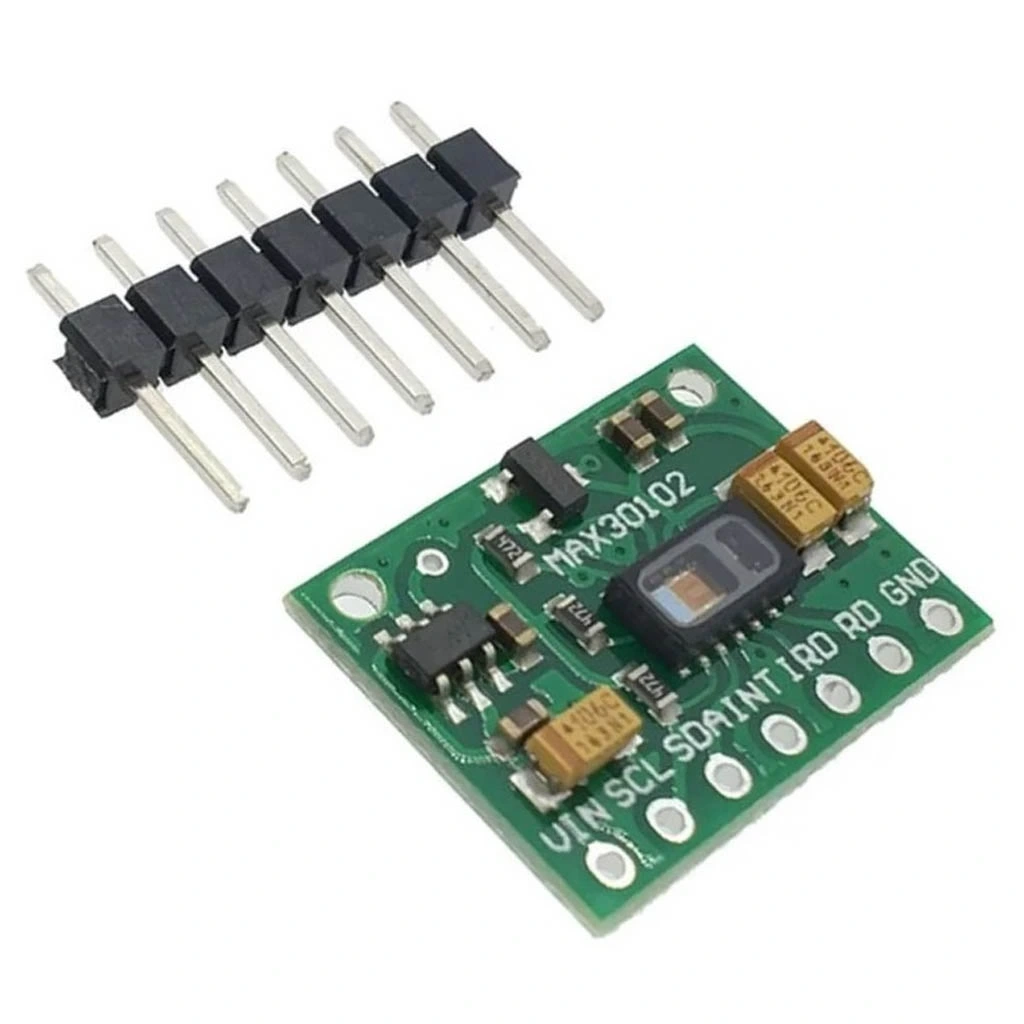

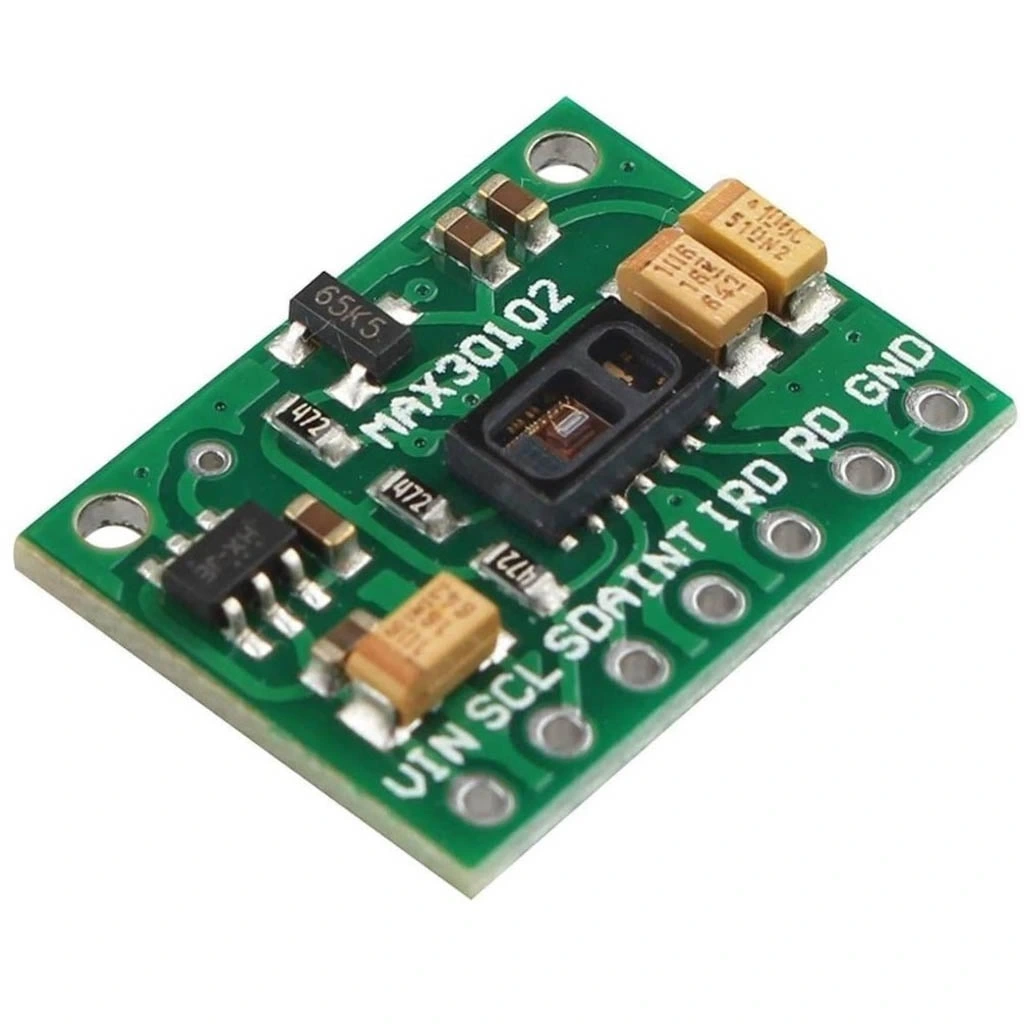

MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülü, parmak ucundan nabız, SpO2 (kan oksijen satürasyonu) ve kalp atış hızı ölçümü yapabilen yüksek hassasiyetli bir sensör kartıdır. Kompakt boyutu ve düşük güç tüketimi ile giyilebilir sağlık teknolojileri için idealdir.

Entegre LED'ler ve fotodedektör kullanarak fotopletismografi (PPG) yöntemiyle ölçüm yapan modül, Arduino ve diğer mikrodenetleyiciler ile I2C arayüzü üzerinden kolayca haberleşir.

Sağlık izleme projeleri, spor takip cihazları ve biyomedikal uygulamalar için tasarlanan bu sensör, dahili yüksek kaliteli optik sistem ve gürültü engelleme özellikleri sayesinde güvenilir ölçümler sunar.

Cilt tonu farklılıklarına rağmen tutarlı sonuçlar veren bu Modüller kategorisindeki sensör, projelerinize gelişmiş sağlık izleme yetenekleri eklemek için mükemmel bir çözümdür.

Teknik Özellikler

MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Çipi: Maxim Integrated MAX30102
• Ölçüm Özellikleri: Nabız, SpO2 (Oksijen Satürasyonu), Kalp Atış Hızı
• Çalışma Voltajı: 3.3V DC (1.8V - 3.3V arası)
• Haberleşme Protokolü: I2C (400kHz)
• I2C Adresi: 0x57 (sabit)
• LED Tipi: Kırmızı (660nm) ve Kızılötesi (880nm) LED'ler
• Fotodedektör: Düşük gürültülü optik sensör
• Örnekleme Hızı: 50Hz - 1kHz arası ayarlanabilir
• Çözünürlük: 18-bit ADC
• Düşük Güç Modu: Var (güç tasarrufu için)
• Dahili FIFO: 32 seviyeli
• LED Akım Kontrolü: 0 ila 50mA arasında programlanabilir
• Güç Tüketimi: ~1mA (aktif ölçüm sırasında)
• Çalışma Sıcaklığı: -40°C ila +85°C

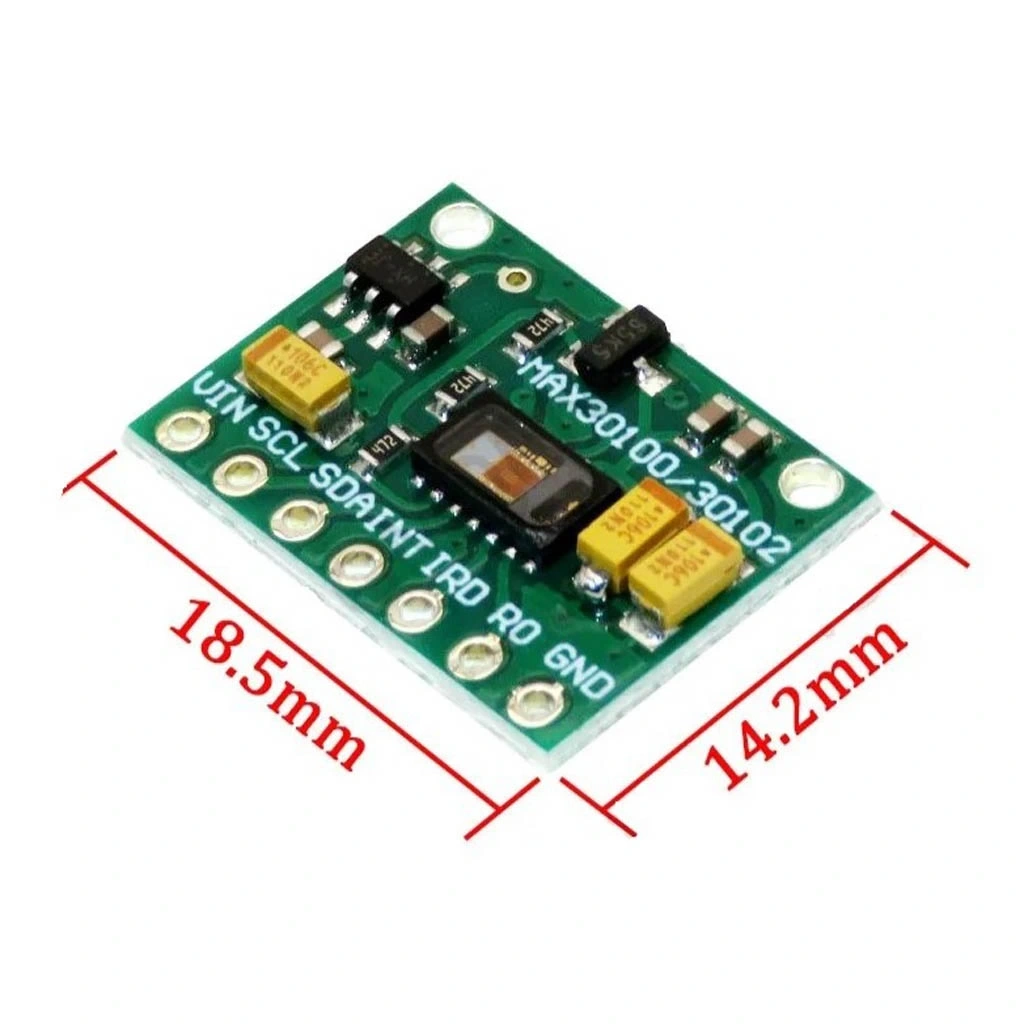

• PCB Boyutu: 15.5mm x 15.5mm x 3.3mm
• Montaj Delikleri: 2 adet, 2mm çapında

Paket İçeriği

MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülü

Bağlantı ve Kullanım

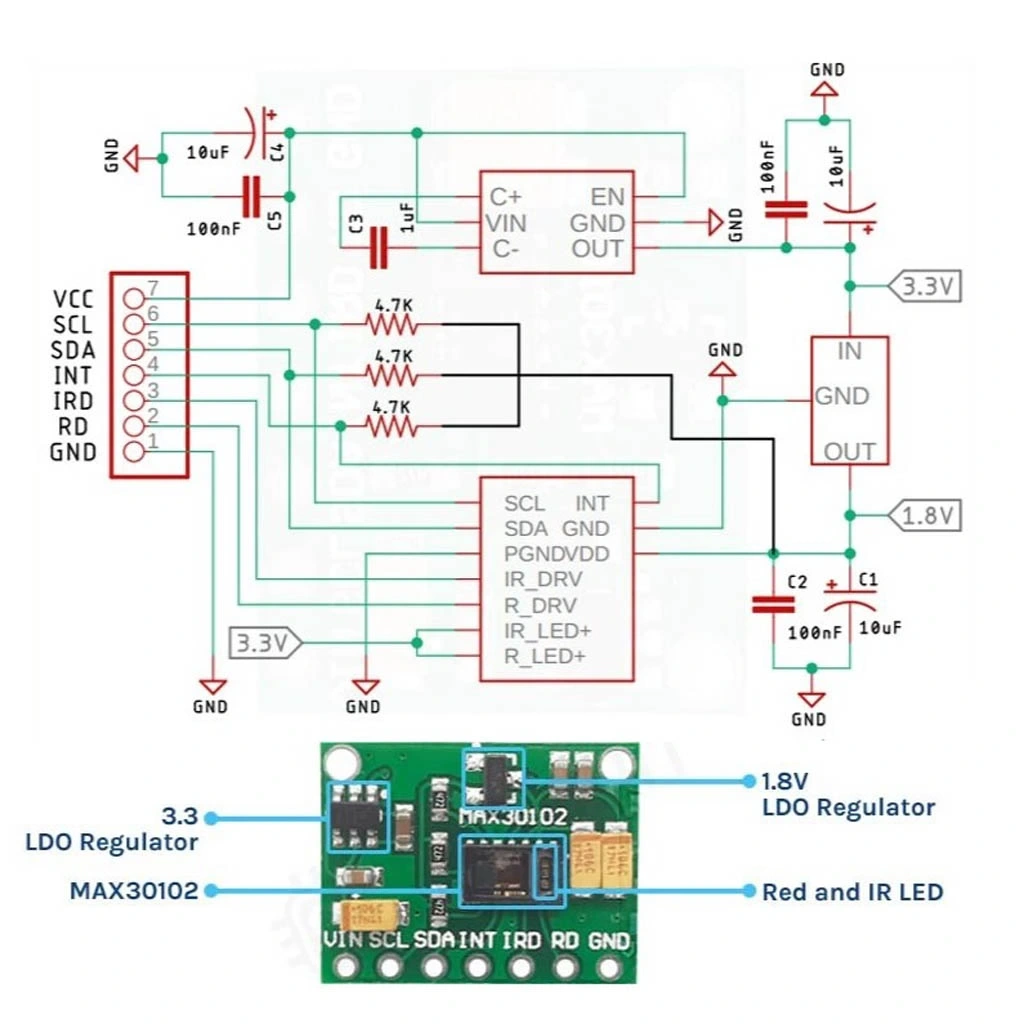

MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülünün bağlantı şeması ve kullanım talimatları.

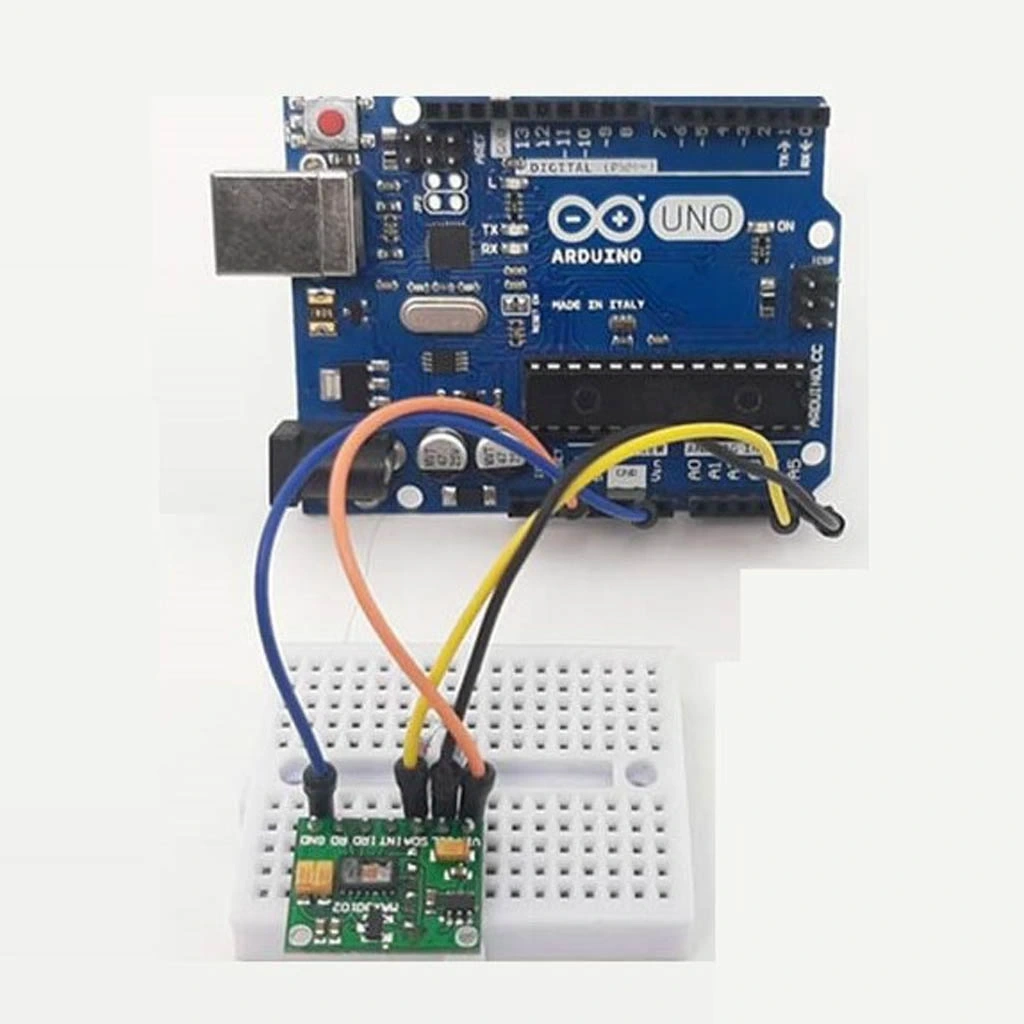

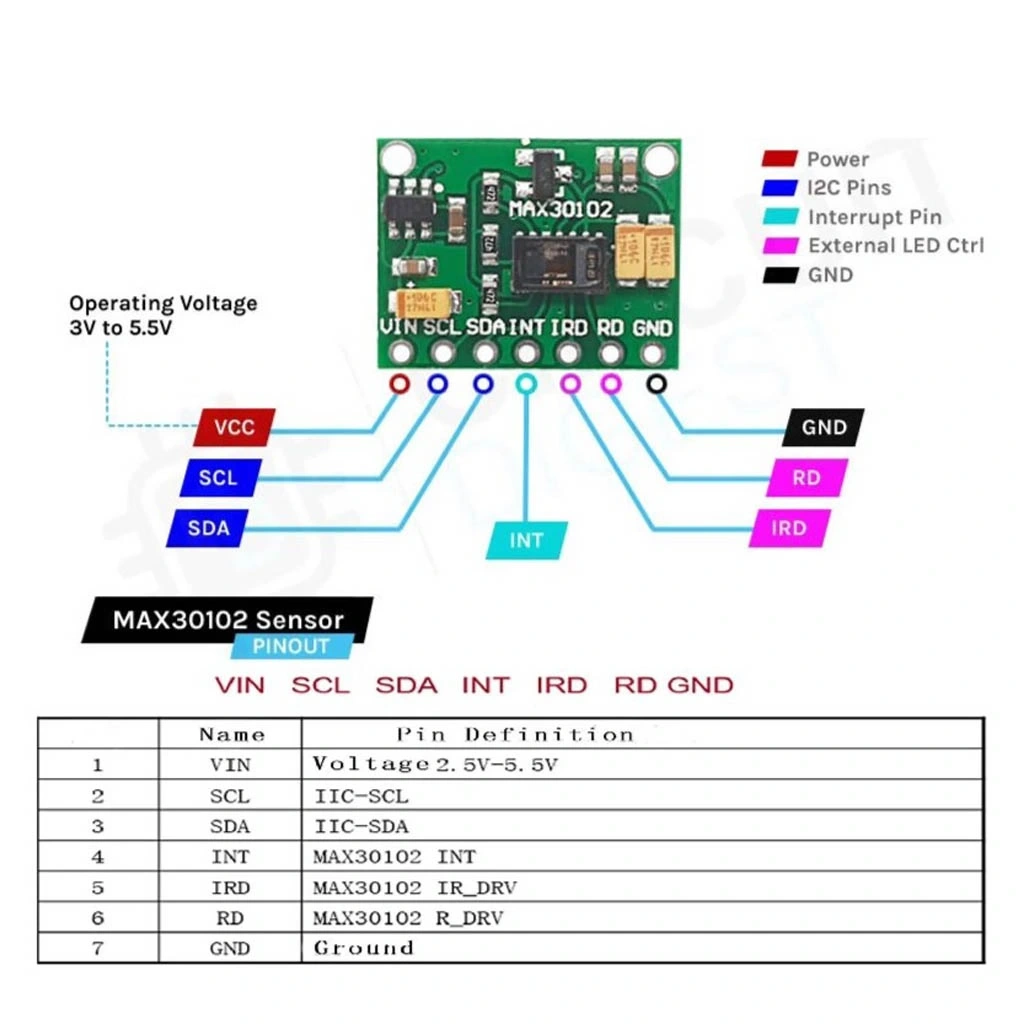

MAX30102 sensör modülünü Arduino'ya bağlamak için aşağıdaki pin bağlantılarını kullanın:

• VIN → Arduino 3.3V (5V kullanmayın!)
• GND → Arduino GND
• SCL → Arduino SCL (Arduino Uno için A5)
• SDA → Arduino SDA (Arduino Uno için A4)
• INT → Arduino Dijital Pin (opsiyonel, kesme kullanımı için)

Önemli Notlar:

• Modül 3.3V ile çalışır. 5V kullanırsanız sensör zarar görebilir. Arduino Uno/Nano kullanıyorsanız 3.3V pinine bağlayın.
• I2C pull-up dirençleri modül üzerinde mevcuttur, ekstra direnç eklemeye gerek yoktur.
• Modülü, kendi kütüphanesini kullanarak programlayabilirsiniz. Arduino IDE'deki Kütüphane Yöneticisi'nden "SparkFun MAX3010x" veya "MAX30105" kütüphanesini yükleyin.
• Daha doğru ölçümler için sensörü başparmağınızın ucuna yerleştirin ve hafifçe bastırın, ancak aşırı baskı yapmayın.
• Test sırasında elinizi sabit tutun, hareket ölçüm sonuçlarını olumsuz etkileyebilir.

Örnek kullanım senaryosu:

1. Sensörü Arduino'ya bağlayın ve kütüphaneyi yükleyin.
2. Kütüphanedeki örnek kodları çalıştırın.
3. Parmağınızı sensörün üzerine hafifçe yerleştirin.
4. Ölçüm sonuçlarını seri monitörde veya LCD/OLED ekranda görüntüleyin.
5. Hareket etmeyin ve birkaç saniye bekleyin, ölçüm sabitleşecektir.

Uygulama Alanları

MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Sağlık İzleme Cihazları

• Akıllı bileklikler ve saatler
• Taşınabilir sağlık monitörleri
• Spor ve fitness takip cihazları
• Ev tipi sağlık izleme sistemleri
• Yaşlı bakım takip sistemleri
• Uyku kalitesi izleme cihazları

Medikal Uygulamalar

• Kablosuz hasta izleme sistemleri
• Ev tipi pulse oksimetre cihazları
• Uzaktan sağlık izleme projeleri
• Klinik araştırma cihazları
• Telehealth (uzaktan sağlık) sistemleri
• Taşınabilir sağlık çözümleri

Eğitim ve Araştırma

• Biyomedikal mühendislik projeleri
• Sağlık teknolojileri eğitimi
• Fizyolojik sinyal işleme araştırmaları
• İnsan-bilgisayar etkileşimi çalışmaları
• Duygu durum analizi sistemleri
• Stres seviyesi izleme projeleri

Proje Örnekleri

MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Kablosuz Sağlık İzleme Sistemi

• Bu projede, MAX30102 sensörü ve ESP32/ESP8266 Wi-Fi modülü kullanarak kişisel sağlık verilerini izleyen ve bulut platformuna aktaran taşınabilir bir cihaz tasarlayabilirsiniz. Bu sistem, nabız, kalp atış hızı ve oksijen satürasyon değerlerini gerçek zamanlı olarak izler ve kaydeder.
• Ana bileşenler olarak MAX30102 sensör, ESP32 mikrodenetleyici, OLED ekran, LiPo pil ve şarj devresi kullanabilirsiniz. Cihaz, küçük bir 3D baskılı muhafaza içine yerleştirilebilir ve bilekte veya parmakta taşınabilir şekilde tasarlanabilir.
• Sistem, ölçüm verilerini ThingSpeak, Blynk veya özel bir web sunucusuna aktarabilir. Mobil uygulama veya web arayüzü üzerinden geçmiş verileri görüntüleme, grafik analizi yapma ve belirli eşik değerlerini aşan durumlarda bildirim alma özellikleri eklenebilir. Acil durumlarda, SMS veya e-posta ile uyarı gönderebilir.

Stres ve Aktivite İzleme Bilekliği

• Bu projede, MAX30102 sensörü, ivmeölçer ve mikrodenetleyici kullanarak fiziksel aktivite ve stres seviyelerini analiz eden akıllı bir bileklik tasarlayabilirsiniz. Sistem, kalp atış hızı değişkenliği (HRV) verileriyle stres seviyesini tahmin edebilir.
• Gerekli bileşenler arasında MAX30102 sensörü, Arduino Nano 33 BLE veya benzer bir Bluetooth mikrodenetleyici, MPU6050 ivmeölçer, OLED ekran ve LiPo pil bulunur. Kompakt ve ergonomik bir bileklik tasarımı için 3D baskı teknolojisi kullanılabilir.
• Cihaz, nabız verilerinizi ve fiziksel aktivitenizi sürekli olarak izler, kalp atış hızı değişkenliği (HRV) metriklerini hesaplar ve stres seviyenizi tahmin eder. Bluetooth bağlantısı üzerinden veriler akıllı telefon uygulamasına aktarılır. Kullanıcı, günlük stres seviyeleri, egzersiz yoğunluğu ve uyku kalitesi hakkında kapsamlı raporlar alabilir.

Çok Parametreli Sağlık İzleme İstasyonu

• Bu projede, MAX30102 sensörü ve diğer sağlık sensörleriyle kapsamlı bir sağlık izleme istasyonu oluşturabilirsiniz. Bu sistem, aile üyelerinin düzenli sağlık kontrollerini yapmak için ideal bir ev cihazıdır.
• Gereken bileşenler arasında MAX30102 nabız sensörü, Arduino Mega veya Raspberry Pi, DS18B20 vücut sıcaklığı sensörü, MQ135 nefes analiz sensörü, tansiyon modülü (varsa), 7" TFT dokunmatik ekran ve SD kart modülü bulunur.
• İstasyon, tam bir sağlık değerlendirmesi için nabız, SpO2, vücut sıcaklığı ve nefes analizi gibi çeşitli parametreleri ölçer. Her kullanıcı için profil oluşturabilir ve ölçüm geçmişini saklayabilirsiniz. Düzenli kullanımla, sistem uzun vadeli sağlık trendlerini analiz edebilir. Anormal değerler tespit edildiğinde uyarı verir. İsteğe bağlı olarak, tıbbi danışmanlık hizmetlerine bağlantı eklenebilir.

Sorun Giderme ve İpuçları

MAX30102 Nabız ve Kalp Atış Hızı Sensörü Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sensör Veri Okumuyor: Besleme voltajını kontrol edin, 3.3V olmalı. I2C bağlantılarını doğrulayın. I2C adresinin doğru olduğundan emin olun (0x57).
• Kararsız veya Yanlış Ölçümler: Parmağınızı sabit tutun. Aşırı hareket sonuçları etkiler. Güçlü ışık kaynaklarından uzak tutun. LED akımını kütüphane ile ayarlayın.
• Değerler Sıfır veya Çok Düşük: Parmak pozisyonunu kontrol edin. Sensör yüzeyine yeterli baskı uygulayın. Cildin temiz olduğundan emin olun.
• Kütüphane Hataları: Kütüphanenin en son sürümünü kullanın. Farklı bir kütüphane deneyin (MAX30105, SparkFun MAX3010x, DFRobot MAX30102).
• I2C Haberleşme Sorunları: I2C kabloları kısa tutun. Pull-up dirençlerini kontrol edin. SCL ve SDA hatlarını ölçün. I2C frekansını düşürmeyi deneyin.

Performans İpuçları

• Daha doğru nabız ölçümü için parmağınızı sabit tutun ve hafif baskı uygulayın
• Ölçüm kalitesini artırmak için ortam ışığı etkilerini minimuma indirin
• Sensör parametrelerini örnekleme hızı ve LED akımını optimize ederek ayarlayın
• Ses ve görsel geribildirimi projenize ekleyerek kullanıcı deneyimini iyileştirin
• Veri filtreleme algoritmaları kullanarak gürültüyü azaltın ve doğruluğu artırın
• Pil ömrünü uzatmak için düşük güç modlarını ve periyodik örneklemeyi kullanın
