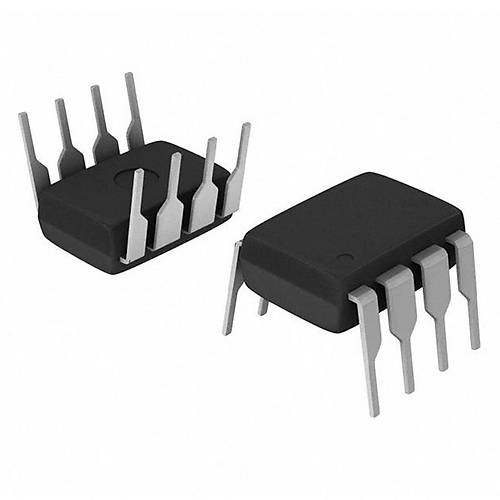

LM833N Amplifikatör Ses Entegresi Dip-8

LM833N Amplifikatör Ses Entegresi DIP-8

LM833N Amplifikatör Ses Entegresi, yüksek performanslı, düşük gürültülü bir çift operasyonel amplifikatördür. DIP-8 paketinde sunulan bu entegre, özellikle ses uygulamaları için tasarlanmış olup, CD çalarlar, preamplifikatörler ve aktif filtreler gibi ses devreleri için ideal bir çözüm sunar.

Düşük gürültü (4.5nV/√Hz) ve yüksek slew rate (7V/µs) özellikleri ile öne çıkan bu ses amplifikatörü entegresi, yüksek kaliteli sinyal işleme gerektiren uygulamalarda mükemmel ses performansı sağlar. Riaa equalizer devrelerinde sıklıkla kullanılan LM833N, ses uygulamalarında öncelikli olarak tercih edilir.

Çift kanallı yapısı ile stereo ses uygulamaları için uygun olan bu entegre, diğer elektronik komponentler ile birlikte kullanılarak, Hi-Fi ses sistemleri ve stüdyo ekipmanları için ön amplifikasyon devreleri oluşturulabilir.

Teknik Özellikler

LM833N Amplifikatör Ses Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

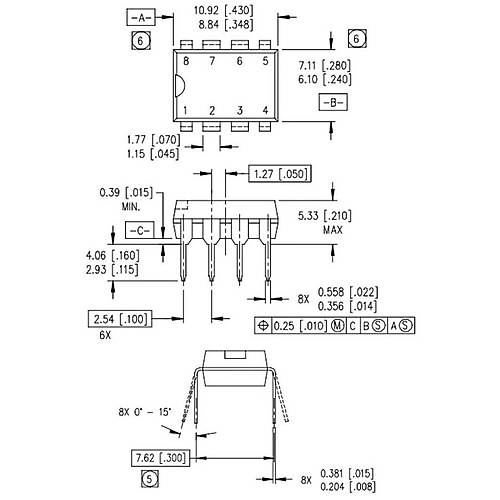

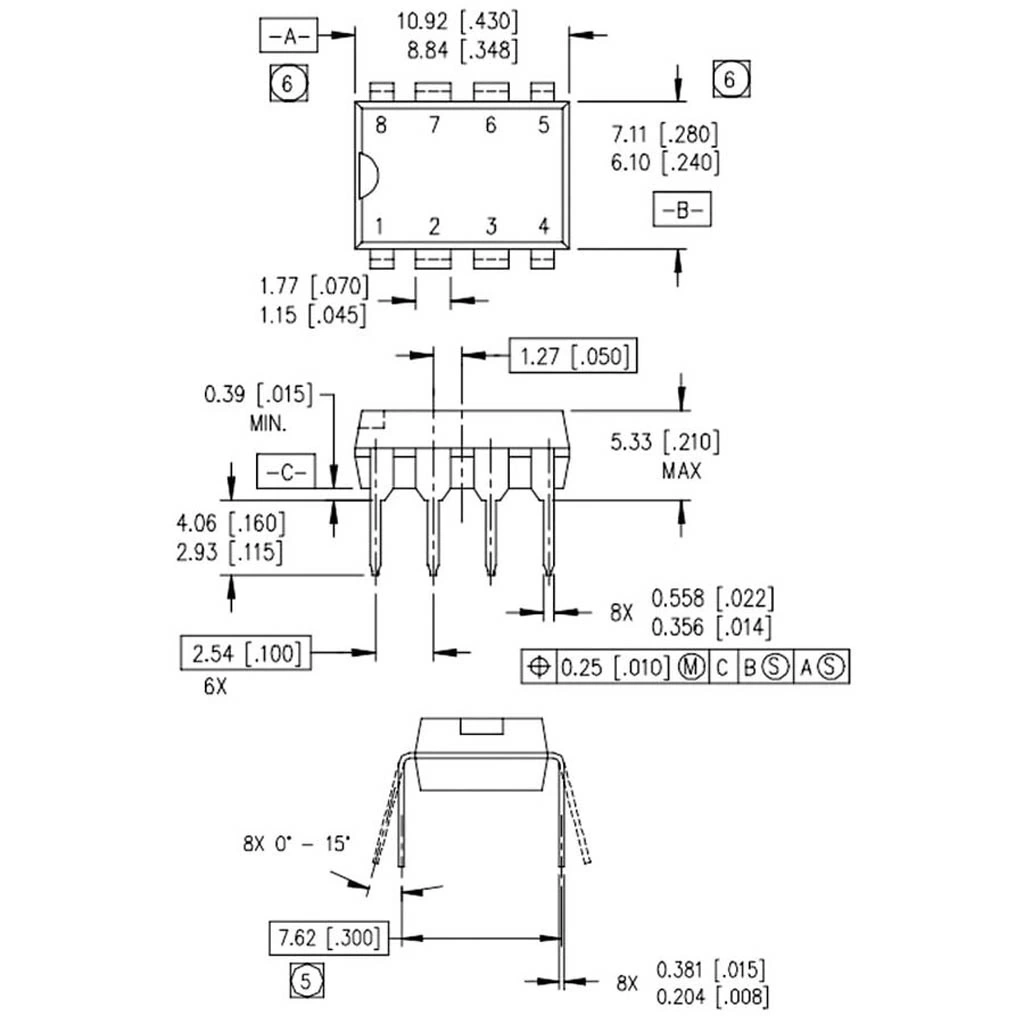

• Paket Tipi: DIP-8 (Dual In-line Package)
• Besleme Voltajı Aralığı: ±4.5V ile ±18V arası
• OpAmp Sayısı: 2 (Dual)
• Gürültü Voltajı: 4.5nV/√Hz (tipik @ 1kHz)
• Slew Rate: 7V/µs
• Bant Genişliği (GBW): 15MHz
• Kazanç Bant Genişliği Ürünü: 15MHz
• Toplam Harmonik Distorsiyon (THD): <0.002% (tipik)
• Giriş Ofset Voltajı: ±0.3mV (maksimum ±3mV)
• Giriş Bias Akımı: 200nA (tipik)
• Açık Çevrim Kazancı: 110dB (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• CMRR (Common Mode Rejection Ratio): 100dB (tipik)
• PSRR (Power Supply Rejection Ratio): 100dB (tipik)
• Çıkış Akımı: 40mA (maksimum)
• Çıkış Voltaj Salınımı: ±13V (±15V besleme ile)
• Güç Tüketimi: 85mW (tipik)
• Pin Sayısı: 8
• Üretici: Texas Instruments / National Semiconductor
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM833N Amplifikatör Ses Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ses Uygulamaları

• Phono preamplifikatörleri
• RIAA equalizer devreleri
• Aktif ton kontrol devreleri
• Mikrofon preamplifikatörleri
• Kulaklık amplifikatörleri

Sinyal İşleme

• Aktif filtreler
• Sinyal tamponlama
• Sinyal karıştırıcı devreleri
• Frekans ayarlı osilatörler
• Hassas doğrultucu devreleri

Profesyonel Ses Ekipmanları

• Mikser masaları
• Stüdyo kayıt ekipmanları
• Efekt pedalleri
• Grafik ekolayzırlar
• Hi-Fi sistemleri

Avantajlar ve Özellikler

LM833N Amplifikatör Ses Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Düşük Gürültü: Temiz ses sinyali işleme
• Yüksek Slew Rate: Hızlı sinyal tepkisi
• Çift Kanal: Stereo uygulamalar için idealdir
• Düşük Distorsiyon: Hi-Fi kalitesinde ses
• Geniş Besleme Aralığı: Esnek güç kaynağı seçenekleri
• Yüksek CMRR: Ortak mod gürültü reddi
• Düşük Ofset Voltajı: Hassas DC performansı
• Geniş Bant Genişliği: Geniş frekans tepkisi
• Standard DIP-8 Paket: Kolay montaj ve kullanım
• Güvenilir Performans: Endüstri standardı entegre

Devre Tasarımı ve Kullanım

LM833N Amplifikatör Ses Entegresi DIP-8'in bağlantıları ve kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: Çıkış A
• Pin 2: İnvertör Giriş A (-)
• Pin 3: Non-İnvertör Giriş A (+)
• Pin 4: V- (Negatif Besleme)
• Pin 5: Non-İnvertör Giriş B (+)
• Pin 6: İnvertör Giriş B (-)
• Pin 7: Çıkış B
• Pin 8: V+ (Pozitif Besleme)

Temel Bağlantı Şeması:

1. Pin 8'i pozitif besleme voltajına (+5V ila +18V), Pin 4'ü negatif besleme voltajına (-5V ila -18V) bağlayın
2. Besleme pinlerinin yakınına 0.1µF (seramik) ve 10µF (elektrolitik) bypass kapasitörleri ekleyin
3. İnvertör ve Non-İnvertör girişlerine gerekli RC devrelerini bağlayın
4. Uygun geri besleme dirençleri ile kazancı ayarlayın

Örnek Devre Uygulamaları:

• RIAA Phono Preamplifikatör: Doğru frekans tepkisi için RC filtre ağları ile
• Aktif Filtre: Yüksek geçiren, alçak geçiren veya bant geçiren filtreler
• Mikrofon Preamplifikatörü: Yüksek kazanç ve düşük gürültü gereksinimleri için
• Ton Kontrol Devresi: Bass ve tiz ayarlaması için aktif ton kontrol
• Sinyal Tamponlama: Birlik kazançlı (unity gain) buffer olarak

Kazanç Ayarı:

• İnvertör konfigürasyonda: Av = -(R2/R1)
• Non-İnvertör konfigürasyonda: Av = 1 + (R2/R1)
• R1 ve R2 geri besleme dirençleridir

Sorun Giderme ve İpuçları

LM833N Amplifikatör Ses Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Salınım (Oscillation): Giriş kablolarını kısa tutun, bypass kapasitörleri ekleyin
• Gürültü: Topraklama tasarımını iyileştirin, metal muhafaza kullanın
• Distorsiyon: Giriş seviyesini düşürün, kazanç ayarını kontrol edin
• Yetersiz Bass: Kuplaj kapasitörlerinin değerlerini artırın
• Düşük Kazanç: Geri besleme dirençlerini ve besleme voltajını kontrol edin

Uygulama İpuçları

• PCB tasarımında analog ve dijital toprakları ayrı tutun
• Ses yollarını güç yollarından uzak tutun
• Stereo uygulamalarda eşleşen dirençler ve kapasitörler kullanın
• Metal film dirençler ve polipropilen kapasitörler daha iyi ses kalitesi sağlar
• EMI girişimini azaltmak için metal muhafaza veya koruyucu kullanın
