LM747 OpAmp Entegresi Dip-14

LM747 OpAmp Entegresi DIP-14

LM747, elektronik devrelerinde yaygın kullanılan çift operasyonel amplifikatör entegresidir. DIP-14 paketinde sunulan bu entegre, klasik 741 OpAmp'ın ikili versiyonu olarak birçok uygulamada kullanılmaktadır.

Texas Instruments, STMicroelectronics gibi çeşitli üreticiler tarafından üretilen LM747, tek pakette iki bağımsız yüksek performanslı OpAmp barındırır. Elektronik komponentler arasında analog devre tasarımında sıklıkla tercih edilir.

Yüksek açık çevrim kazancı ve geniş besleme voltajı aralığı sunan bu entegre, endüstriyel ve hobi projelerinde yaygın olarak kullanılmaktadır. OpAmp olarak filtreler, amplifikatörler ve sinyal şartlandırma devrelerinde popüler bir seçimdir.

Teknik Özellikler

LM747 OpAmp Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / STMicroelectronics
• Entegre Tipi: Çift Operasyonel Amplifikatör
• Model: LM747CN / LM747CD
• Paket Tipi: DIP-14 (Dual In-line Package)
• OpAmp Sayısı: 2 (İkili)
• Giriş Offset Gerilimi: ±5 mV (maksimum)
• Giriş Bias Akımı: 500 nA (tipik)
• Giriş Offset Akımı: 200 nA (tipik)
• Açık Çevrim Kazancı: 100 dB (minimum, 100.000 V/V)
• Besleme Gerilimi Aralığı: ±5V ile ±18V arası (±15V tipik)
• Ortak Mod Giriş Gerilim Aralığı: ±13V (±15V besleme için)
• Çıkış Gerilim Salınımı: ±13V (±15V besleme için)
• Çıkış Kısa Devre Akımı: 25 mA
• Güç Tüketimi: 150 mW (tipik)
• Slew Rate: 0.5 V/µs
• Bant Genişliği: 1 MHz (Birlik Kazanç)
• CMRR (Ortak Mod Reddetme Oranı): 90 dB (minimum)
• PSRR (Güç Kaynağı Reddetme Oranı): 96 dB (minimum)
• Giriş Empedansı: 2 MΩ
• Çalışma Sıcaklık Aralığı: 0°C ile +70°C arası
• Pin Sayısı: 14
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Offset Null Pinleri: Var (Her OpAmp için ayrı)
• Dahili Frekans Dengelemesi: Var
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM747 OpAmp Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sinyal İşleme

• Aktif filtreler (alçak/yüksek geçiren)
• Sinyal yükselteçleri
• Enstrümantasyon devreleri
• Buffer (tampon) amplifikatörler
• Faz kaydırıcı devreler

Endüstriyel Uygulamalar

• Sensör ara devreleri
• Sinyal şartlandırıcılar
• Komparatör devreleri
• Analog integratörler
• Proses kontrol sistemleri

Hobi ve Eğitim Projeleri

• Temel ses amplifikatörleri
• Ton kontrol devreleri
• Analog hesaplayıcılar
• Dalga şekli üreticileri
• Laboratuvar uygulamaları

Avantajlar ve Özellikler

LM747 OpAmp Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Çift OpAmp Yapısı: Tek pakette iki bağımsız operasyonel amplifikatör
• Geniş Besleme Aralığı: ±5V ile ±18V arası esnek çalışma
• İç Dengeleme: Harici kompanzasyon komponenti gerektirmez
• Kısa Devre Koruması: Çıkışın direkt kısa devre olmasına dayanıklıdır
• Offset Null Özelliği: Hassas uygulamalar için ofset ayarı imkanı
• Yüksek Açık Çevrim Kazancı: 100.000 V/V ile hassas yükseltme
• Düşük Gürültü: Temiz sinyal işleme imkanı
• Geniş CMRR: Ortak mod bozulmalarına karşı yüksek bağışıklık
• Endüstri Standardı: Yaygın kullanım ve geniş destek
• DIP Paketi: Breadboard ve delikli PCB ile kolay kullanım

Uygulama ve Devre Tasarımı

LM747 OpAmp Entegresi DIP-14 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

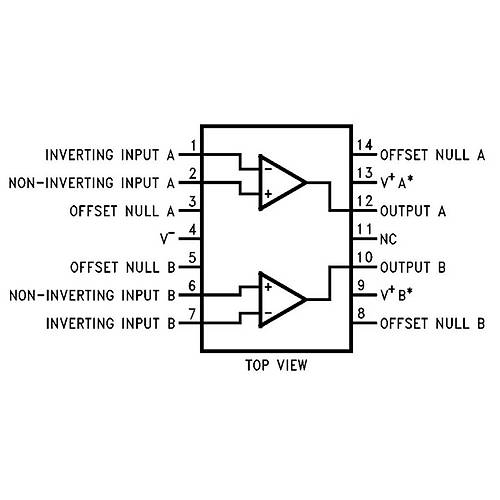

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 4) pozitif beslemeye, V- (Pin 11) negatif beslemeye bağlanır
• OpAmp 1 Girişleri: Inverting (Pin 2) ve Non-inverting (Pin 3)
• OpAmp 1 Çıkışı: Pin 1
• OpAmp 1 Offset Null: Pin 5 ve Pin 6
• OpAmp 2 Girişleri: Inverting (Pin 13) ve Non-inverting (Pin 12)
• OpAmp 2 Çıkışı: Pin 14
• OpAmp 2 Offset Null: Pin 9 ve Pin 10
• Kullanılmayan Pin: Pin 7 ve Pin 8 (NC - No Connection)

Örnek Uygulama Devreleri:

• Aktif Band-Pass Filtre: Birinci OpAmp ile alçak geçiren, ikincisi ile yüksek geçiren
• Stereo Preamplifikatör: Her OpAmp bir kanalı yükseltir
• Enstrümantasyon Amplifikatörü: İki OpAmp ile fark yükselteci
• Hassas Tepe Dedektörü: Sinyal seviyesi izleme
• Gerilim Karşılaştırıcı Çifti: Pencere komparatörü olarak kullanım

Sorun Giderme ve İpuçları

LM747 OpAmp Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• DC Offset Sorunları: Offset null pinleri ile ayarlama yapın.
• Gürültü Problemleri: Besleme pinlerine 0.1µF bypass kapasitör ekleyin.
• Osilasyon: Pozitif geribeslemeden kaçının, besleme pinlerine bypass kapasitörleri ekleyin.
• Çıkış Sınırlaması: Besleme voltajından 2V daha düşük çıkış salınımı bekleyin.
• Isınma Sorunları: Çıkış akımını 25mA altında tutun.

Verimli Kullanım İpuçları

• Hassas uygulamalarda metal film dirençler tercih edin
• Besleme hatlarına 0.1µF seramik ve 10µF elektrolitik kapasitörler ekleyin
• Besleme pinlerini PCB üzerinde geniş bakır yollarla bağlayın
• Kullanılmayan OpAmp'ı kararlı durumda bağlayın (çıkış inverting girişe)
• Offset null potansiyometresi olarak 10kΩ değer kullanın

Paket İçeriği

• LM747 OpAmp Entegresi DIP-14
