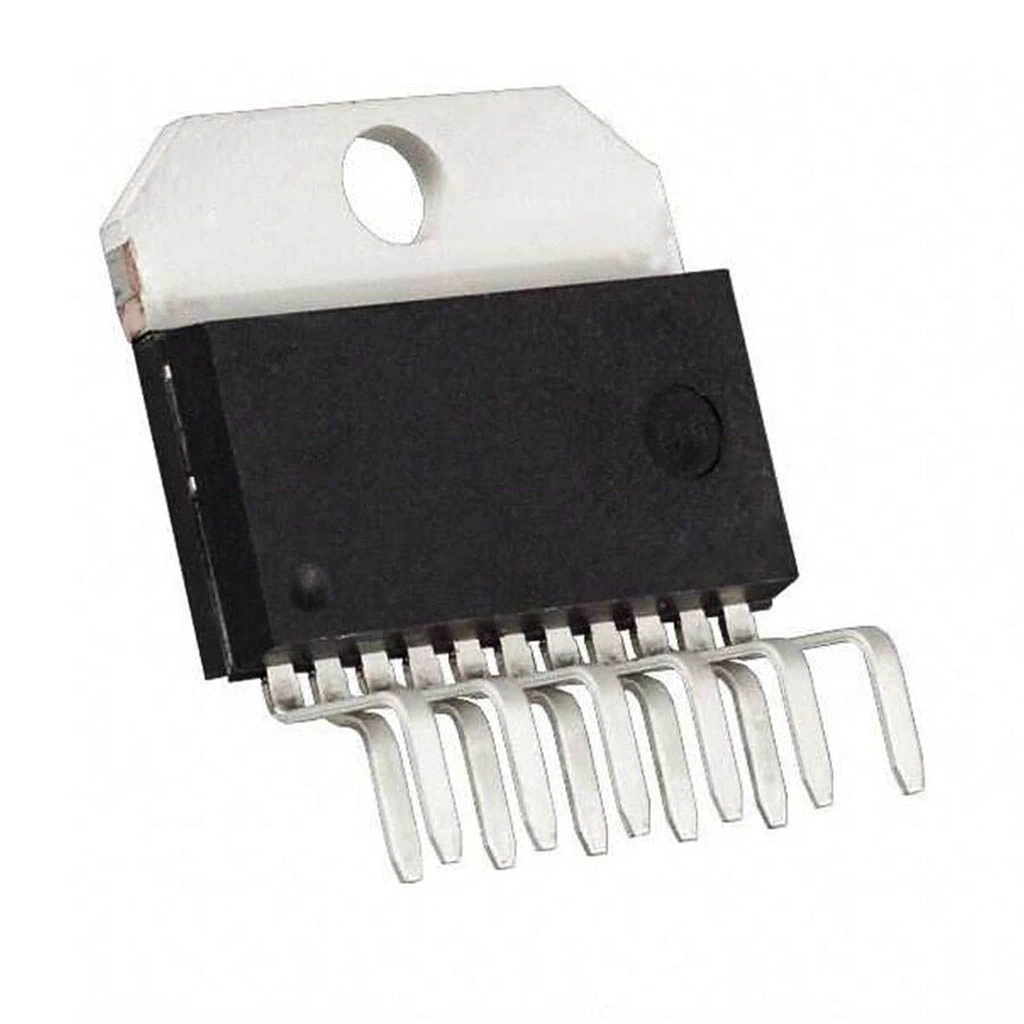

LM3886 68W Ses Amplifikatörü Entegresi To-220-11

LM3886 68W Ses Amplifikatörü Entegresi TO-220-11

LM3886 68W Ses Amplifikatörü Entegresi, Texas Instruments tarafından üretilen, yüksek performanslı, mono ses güç amplifikatörüdür. TO-220-11 paketinde sunulan bu entegre, 68 watt'a kadar çıkış gücü sağlayabilme kapasitesi, düşük gürültü seviyesi ve düşük distorsiyon ile Hi-Fi ses sistemleri için ideal bir çözüm sunar.

Audiophile kalitesinde (Sınıf AB) çıkış katı, geniş besleme voltajı aralığı ve entegre koruma özellikleri ile güvenilir ve kaliteli ses amplifikasyonu sağlar.

Isıl koruma, ani akım koruması ve kısa devre koruması gibi birçok güvenlik özelliği içeren LM3886, ses amplifikatörü entegresi kategorisinde profesyonel ve hobi amaçlı ses sistemleri için popüler bir seçimdir. SPiKE™ (Self Peak Instantaneous Temperature (°Ke) Protection) koruma teknolojisi ile olası arıza durumlarında kendini koruyabilen bu entegre, uzun süreli çalışmalarda dayanıklılık sunar.

Yüksek çıkış gücü, düşük THD (Toplam Harmonik Distorsiyon), yüksek slew rate ve geniş frekans yanıtı özellikleriyle öne çıkan bu entegreler, elektronik komponentler dünyasında özellikle yüksek kaliteli DIY (Kendin Yap) amplifikatör projeleri için tercih edilmektedir. Çıkış gücü ve ses kalitesi dengesini mükemmel şekilde kuran LM3886, ev sinema sistemleri, aktif hoparlörler, stüdyo monitörleri ve Hi-Fi ses sistemleri için ideal bir amplifikatör çözümüdür.

Teknik Özellikler

LM3886 68W Ses Amplifikatörü Entegresi TO-220-11'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments (National Semiconductor)
• Entegre Tipi: Mono Ses Güç Amplifikatörü
• Paket Tipi: TO-220-11 (Non-Isolated)
• Pin Sayısı: 11
• Maksimum Çıkış Gücü: 68W (4Ω, ±35V, THD=%1)
• Sürekli Çıkış Gücü: 50W (8Ω, ±28V, THD=0.1%)
• Çıkış Gücü (Tipik): 38W (8Ω, ±28V, 20Hz-20kHz)
• Besleme Voltajı Aralığı: ±20V ile ±42V arası (çift besleme)
• Optimum Besleme Voltajı: ±28V (8Ω yük için)
• Amplifikatör Sınıfı: AB
• Kanal Sayısı: 1 (Mono)
• Toplam Harmonik Bozulma (THD+N): 0.03% (1kHz, 30W)
• Sinyal/Gürültü Oranı (S/N): >110dB
• Giriş Empedansı: 30kΩ (tipik)
• Voltaj Kazancı: 26dB (tipik)
• Slew Rate: 19V/μs
• Frekans Yanıtı: 10Hz - 100kHz (±0.1dB)
• Güç Bandgenişliği: 100kHz
• Quiescent Akım: 85mA (tipik)
• Koruma Özellikleri: SPiKE™ koruma, termal koruma, kısa devre koruması
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Termal Direnç (Junction-Case): 1°C/W
• Uyumlu Hoparlör Empedansı: 4Ω - 8Ω (minimum 2Ω)
• PSRR (Power Supply Rejection Ratio): 120dB
• CMRR (Common Mode Rejection Ratio): 110dB
• Çapraz Geçiş Bozulması: <0.004%
• Mute Fonksiyonu: Var
• Boyutlar: ~15mm × 20mm × 10mm (yaklaşık)
• Ağırlık: ~8g
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM3886 68W Ses Amplifikatörü Entegresi TO-220-11'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hi-Fi Ses Sistemleri

• Stereo amplifikatörler (iki entegre ile)
• Aktif hoparlör sistemleri
• Ev sinema sistemleri
• Kanal başına amplifikatör
• Audiophile güç amplifikatörleri

Profesyonel Ses Ekipmanları

• Stüdyo monitör amplifikatörleri
• DJ ekipmanları
• PA sistemleri
• Sahne ses ekipmanları
• Kabin/Box amplifikatörleri

Hobi ve DIY Projeleri

• Kendin yap ses amplifikatörleri
• Kulaklık amplifikatörleri
• Subwoofer amplifikatörleri
• Modüler ses sistemleri
• Audiophile devre tasarımları

Avantajlar ve Özellikler

LM3886 68W Ses Amplifikatörü Entegresi TO-220-11'in sağladığı avantajlar ve çözümler.

• Yüksek Çıkış Gücü: 68W'a kadar güç çıkışı ile geniş mekanlar için yeterli ses seviyesi
• Düşük Distorsiyon: 0.03% THD+N ile yüksek kaliteli ses üretimi
• Kapsamlı Koruma: SPiKE™ teknolojisi ile entegre ve hoparlör koruması
• Geniş Frekans Yanıtı: 10Hz-100kHz ile tüm işitilebilir frekans aralığını kapsama
• Yüksek S/N Oranı: 110dB üzerinde sinyal/gürültü oranı ile temiz ses
• Mute Fonksiyonu: Elektronik denetimli sessizleştirme özelliği
• Çok Yönlülük: 2Ω'a kadar düşük empedanslı hoparlörleri sürebilme
• Kolay Montaj: TO-220-11 paketi ile soğutucu montaj kolaylığı
• Yüksek Slew Rate: 19V/μs ile hızlı sinyal geçişi performansı
• Düşük Geri Besleme Distorsiyonu: Kapalı loop tasarımı ile minimum bozulma

Bağlantı ve Kullanım

LM3886 68W Ses Amplifikatörü Entegresi TO-220-11'in bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (TO-220-11 Paketi):

• Pin 1 (V-): Negatif besleme voltajı
• Pin 2: NC (Bağlantı Yok)
• Pin 3 (V+): Pozitif besleme voltajı
• Pin 4 (VOUT): Amplifikatör çıkışı (hoparlöre)
• Pin 5 (V-): Negatif besleme voltajı
• Pin 6 (Mute): Mute fonksiyonu (Low=mute, High=normal çalışma)
• Pin 7 (GNDA): Analog toprak
• Pin 8: NC (Bağlantı Yok)
• Pin 9 (VIN-): Inverting giriş
• Pin 10 (VIN+): Non-inverting giriş
• Pin 11: NC (Bağlantı Yok)
• Tab: V- (Negatif besleme, soğutucuya bağlantı)

Temel Bağlantı Şeması:

• Besleme:
  • Pin 3 (V+): Pozitif besleme (tipik +28V)
  • Pin 1, 5 ve Tab (V-): Negatif besleme (tipik -28V)
  • 100nF seramik ve 10μF elektrolitik kapasitörler her besleme pini yakınına
• Giriş Sinyali:
  • Pin 10 (VIN+): 1μF kapasitör üzerinden ses kaynağına
  • Pin 9 (VIN-): Geri besleme ağına
• Geri Besleme Ağı:
  • 20kΩ direnç: Pin 9 (VIN-) ve Pin 4 (VOUT) arasında
  • 1kΩ direnç: Pin 9 (VIN-) ve Pin 7 (GNDA) arasında
  • Voltaj kazancı = 1 + (20kΩ/1kΩ) = 21
• Çıkış:
  • Pin 4 (VOUT): 0.1Ω direnç + 10μH bobin üzerinden hoparlöre
  • 10Ω direnç ve 100nF kapasitör (Zobel ağı) hoparlöre paralel
• Mute Kontrolü:
  • Pin 6 (Mute): Normal çalışma için V+ bağlantısı (47kΩ direnç üzerinden)
  • Mute için: 0V'a (GND) çekilir (transistör veya anahtar ile)
• Stabilite Komponentleri:
  • 100nF kapasitör: Non-inverting girişi (Pin 10) ve GNDA arasında
  • 2.7Ω + 0.1μF RC Snubber: VOUT (Pin 4) ve V- arasında
  • 0.1μF bootstrap kapasitör: Hoparlör ve Pin 3 (V+) arasında

Soğutma Gereksinimleri:

• Minimum soğutucu: 1°C/W termal dirençli
• Yüksek güç (>30W) için: 0.5°C/W veya daha düşük termal dirençli soğutucu
• Termal macun: Zorunlu (soğutucu ve entegre arasında)
• Soğutucu boyutu: En az 100cm² yüzey alanı
• Fanlar: Yüksek güç uygulamalarında aktif soğutma gerekebilir
• Dikkat: Soğutucu V- potansiyelindedir, izolasyon gerekebilir

Örnek Projeler

LM3886 68W Ses Amplifikatörü Entegresi TO-220-11 kullanılarak yapılabilecek örnek projeler.

Stereo Hi-Fi Amplifikatör

İki adet LM3886 kullanarak yüksek kaliteli stereo amplifikatör yapımı.

Gerekli Malzemeler:

• 2x LM3886 ses amplifikatörü entegresi
• 2x Büyük soğutucu (0.5°C/W veya daha düşük termal dirençli)
• 2x 8Ω hoparlör (en az 50W güç kapasiteli)
• 1x Çift yönlü güç kaynağı (±28V, 5A)
• 4x 6800μF/50V elektrolitik kapasitör (güç filtresi)
• 8x 100nF seramik kapasitör (bypass)
• 4x 10μF/50V elektrolitik kapasitör (bypass)
• 2x 2200μF/50V elektrolitik kapasitör (DC bloklama, çıkış)
• 4x 20kΩ 1/4W metal film direnç (geri besleme)
• 4x 1kΩ 1/4W metal film direnç (geri besleme)
• 2x 2.7Ω 1/4W direnç (stabilite, RC Snubber)
• 2x 0.1μF/100V film kapasitör (stabilite, RC Snubber)
• 2x 0.1μF/100V film kapasitör (bootstrap)
• 2x 100nF film kapasitör (giriş filtreleme)
• 2x 10Ω 1/4W direnç (Zobel ağı)
• 2x 100nF film kapasitör (Zobel ağı)
• 2x 0.1Ω 2W direnç (çıkış)
• 2x 10μH bobin (çıkış)
• 2x RCA jak (ses girişi)
• 1x Çift potansiyometre 10kΩ log (ses kontrolü)
• 1x DPDT (Double Pole, Double Throw) anahtar (açma/kapama)
• 1x Delikli pertinaks veya PCB
• 1x Metal kasa
• Termal macun, kablolar ve montaj malzemeleri

Bağlantı Adımları:

• LM3886 entegrelerini soğutuculara monte edin (termal macun kullanın)
• Güç kaynağından ±28V besleme hatlarını ve toprak hattını PCB'ye getirin
• Her besleme hattına 2 adet 6800μF kapasitör yerleştirin (V+ ve GND, V- ve GND arasında)
• Her LM3886'nın besleme pinlerine (Pin 3 ve Pin 1,5) 100nF ve 10μF kapasitörleri bağlayın
• RCA jaklarını giriş olarak bağlayın ve 10kΩ potansiyometre üzerinden ses sinyalini LM3886'lara iletin
• Her entegrenin non-inverting girişine (Pin 10) 1μF kapasitör üzerinden sinyal bağlayın
• Her entegrenin non-inverting girişine (Pin 10) ve GNDA (Pin 7) arasına 100nF kapasitör bağlayın
• Her entegrenin inverting girişine (Pin 9) geri besleme ağını bağlayın (20kΩ ve 1kΩ dirençler)
• Her entegrenin çıkışına (Pin 4) 0.1Ω direnç ve 10μH bobin seri bağlayın, sonra hoparlöre bağlayın
• Her hoparlöre paralel olarak 10Ω direnç ve 100nF kapasitör (Zobel ağı) bağlayın
• Her entegre için 2.7Ω direnç ve 0.1μF kapasitör seri bağlayarak Pin 4 ve V- arasına bağlayın
• Her entegrenin mute pinini (Pin 6) 47kΩ direnç üzerinden V+ hattına bağlayın
• Güç kaynağı, entegreler ve hoparlörler arasındaki tüm bağlantıları kontrol edin
• Sistemi çalıştırın ve ses seviyesini kademeli olarak artırarak test edin

Aktif Subwoofer Amplifikatörü

LM3886 kullanarak alçak frekans sesler için güçlü bir subwoofer amplifikatörü yapımı.

Gerekli Malzemeler:

• 1x LM3886 ses amplifikatörü entegresi
• 1x Büyük soğutucu (0.3°C/W termal dirençli)
• 1x 4Ω subwoofer hoparlör (100W kapasiteli)
• 1x Çift yönlü güç kaynağı (±35V, 4A)
• 2x 10000μF/50V elektrolitik kapasitör (güç filtresi)
• 4x 100nF seramik kapasitör (bypass)
• 2x 10μF/50V elektrolitik kapasitör (bypass)
• 1x 4700μF/50V elektrolitik kapasitör (DC bloklama, çıkış)
• 1x Aktif alçak geçiren filtre devresi (NE5532 op-amp ile)
• 1x 20kΩ 1/4W metal film direnç (geri besleme)
• 1x 1kΩ 1/4W metal film direnç (geri besleme)
• 1x 2.7Ω 1/4W direnç (stabilite)
• 1x 0.1μF/100V film kapasitör (stabilite)
• 1x 0.1μF/100V film kapasitör (bootstrap)
• 1x 10Ω 1/4W direnç (Zobel ağı)
• 1x 100nF film kapasitör (Zobel ağı)
• 1x 0.1Ω 3W direnç (çıkış)
• 1x 10μH bobin (çıkış)
• 1x RCA jak (ses girişi)
• 1x 10kΩ potansiyometre (ses seviyesi kontrolü)
• 1x 20kΩ potansiyometre (kesim frekansı kontrolü, 40-150Hz)
• 1x SPST (Single Pole, Single Throw) anahtar (açma/kapama)
• 1x PCB
• 1x Metal kasa
• Termal macun, kablolar ve montaj malzemeleri

Bağlantı Adımları:

• LM3886'yı büyük soğutucuya monte edin (termal macun kullanın)
• Güç kaynağından ±35V besleme hatlarını ve toprak hattını PCB'ye getirin
• Her besleme hattına 10000μF kapasitör bağlayın (V+ ve GND, V- ve GND arasında)
• LM3886'nın besleme pinlerine (Pin 3 ve Pin 1,5) 100nF ve 10μF kapasitörleri bağlayın
• Alçak geçiren filtre devresini kurun (kesim frekansı 40-150Hz arasında ayarlanabilir)
• RCA jak üzerinden ses sinyalini alçak geçiren filtreye bağlayın
• Filtre çıkışını 10kΩ potansiyometre (ses seviyesi) üzerinden LM3886'nın Pin 10'una bağlayın
• Pin 10 ve GNDA (Pin 7) arasına 100nF kapasitör bağlayın
• Pin 9'a 20kΩ ve 1kΩ'luk geri besleme ağını bağlayın
• Pin 4 çıkışına 0.1Ω direnç ve 10μH bobin seri bağlayıp, 4700μF kapasitör üzerinden subwoofer'a bağlayın
• Subwoofer'a paralel olarak 10Ω direnç ve 100nF kapasitör (Zobel ağı) bağlayın
• 2.7Ω direnç ve 0.1μF kapasitör seri bağlayarak Pin 4 ve V- arasına bağlayın
• Mute pinini (Pin 6) 47kΩ direnç üzerinden V+ hattına bağlayın
• Tüm bağlantıları kontrol edin ve sistemi test edin
• Alçak geçiren filtrenin kesim frekansını ve ses seviyesini ayarlayarak optimum bas performansını elde edin

Sorun Giderme ve İpuçları

LM3886 68W Ses Amplifikatörü Entegresi TO-220-11 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, termal macun uygulayın, çıkış gücünü sınırlayın
• Çıkışta DC Ofset: Giriş kapasitörlerini ve topraklama bağlantılarını kontrol edin
• Distorsiyonlu Ses: Besleme voltajını kontrol edin, giriş sinyal seviyesini azaltın, soğutmayı iyileştirin
• Salınım (Oscillation): Bootstrap ve bypass kapasitörlerini kontrol edin, PCB hatlarını kısaltın
• Gürültü/Hum: Topraklama düzenini iyileştirin, filtreleme kapasitörlerini artırın, sinyal kablolarını ekranlayın

Performans İyileştirme İpuçları

• Düşük ESR değerli güç filtre kapasitörleri kullanın
• RC Snubber devresi ile yüksek frekanslarda kararlılığı artırın
• Yıldız topraklama düzeni ile toprak döngülerini engelleyin
• Metal film dirençler ve polipropilen kapasitörler kullanarak sinyal kalitesini artırın
• Güç kaynağı regülasyonu için stabilize besleme devresi kullanın
• Çıkış kablolarını kısa ve kalın tutarak güç kayıplarını azaltın
• Entegre ve hoparlör arasında 0.1Ω direnç ve 10μH bobin ekleyerek koruma sağlayın
• PCB tasarımında geniş bakır hatlar ve termal vialar kullanın

Paket İçeriği

• LM3886 68W Ses Amplifikatörü Entegresi TO-220-11
