LM386 Smd Ses Amplifikatörleri Entegresi Soic-8

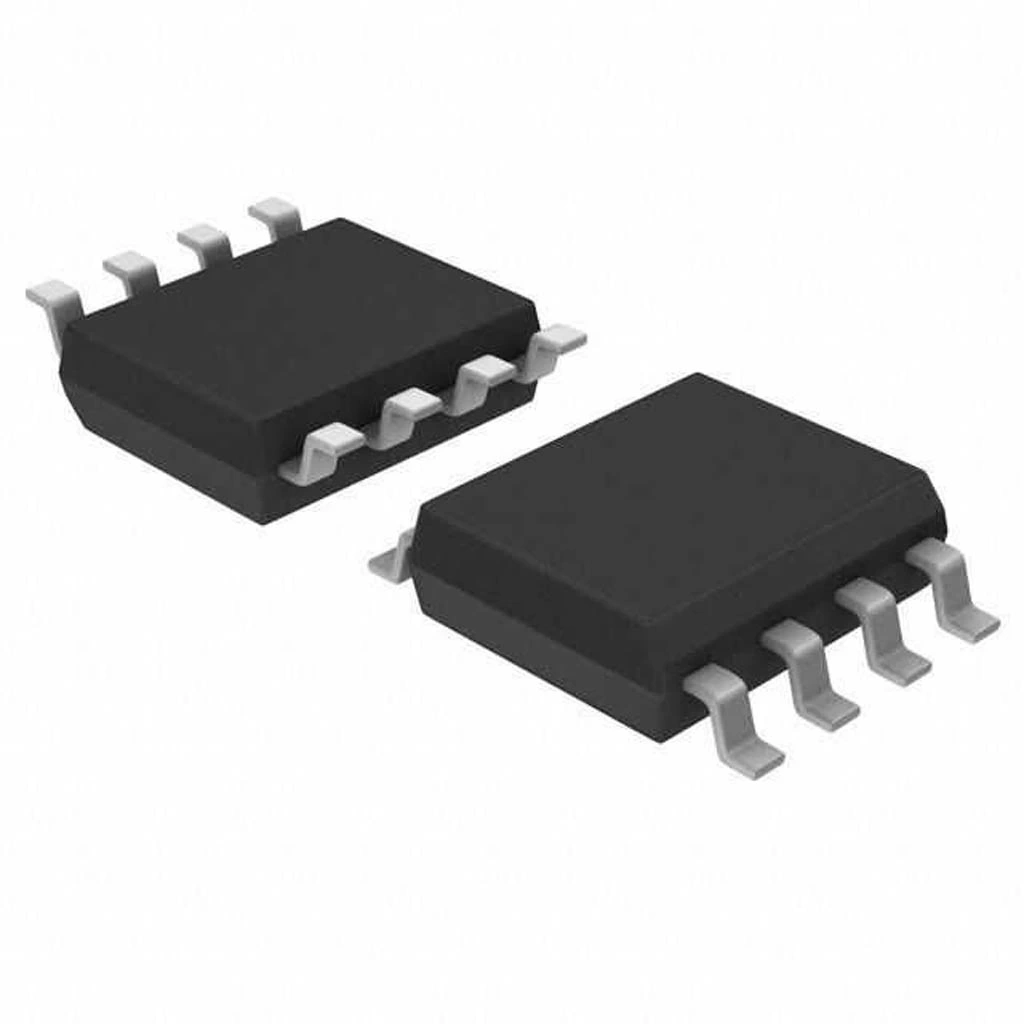

LM386 SMD Ses Amplifikatörleri Entegresi SOIC-8

LM386 SMD Ses Amplifikatörleri Entegresi, düşük güçlü uygulamalar için tasarlanmış, kompakt ve ekonomik bir ses güç amplifikatörüdür. SOIC-8 SMD paketinde sunulan bu entegre, minimum harici bileşen gereksinimi ve geniş besleme voltajı aralığı ile tercih edilen bir ses amplifikatörüdür.

Düşük güç tüketimi ve minimum 4 Ω yük empedansıyla çalışabilen bu ses amplifikatörü entegresi, pil ile beslenen portatif uygulamalardan radyo projelerine kadar geniş bir kullanım alanına sahiptir. Kazancı 20'den 200'e kadar ayarlanabilen bu entegre, çeşitli ses projeleri için esnek bir çözüm sunar.

Düşük distorsiyon ve gürültü seviyesine sahip olan bu entegre, diğer elektronik komponentler ile birlikte kullanılarak, basit ve etkili ses amplifikasyon devreleri oluşturulabilir. SMD paketi sayesinde kompakt tasarımlar için idealdir.

Teknik Özellikler

LM386 SMD Ses Amplifikatörleri Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
• Besleme Voltajı Aralığı: 4V - 12V DC
• Tipik Besleme Voltajı: 6.0V DC
• Güç Çıkışı: 325mW @ 8Ω, 9V (tipik)
• Gerilim Kazancı: 20 - 200 (ayarlanabilir)
• Quiescent Akım: 4mA (tipik)
• Toplam Harmonik Distorsiyon (THD): <0.5% @ 125mW, 8Ω
• Bant Genişliği: 300kHz
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Sinyal/Gürültü Oranı: >80dB
• Giriş Empedansı: 50kΩ (tipik)
• Minimum Yük Empedansı: 4Ω
• Önerilen Yük Empedansı: 8Ω veya 16Ω
• Kanal Sayısı: 1 (Mono)
• Pin Sayısı: 8
• Boyutlar: 4.9mm x 3.9mm x 1.58mm (yaklaşık)
• Güç Tüketimi: <1W
• Sınıfı: AB Sınıfı
• Üretici: Texas Instruments / National Semiconductor
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM386 SMD Ses Amplifikatörleri Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Taşınabilir Cihazlar

• Pilli radyolar
• MP3 çalar amplifikatörleri
• Taşınabilir hoparlör sistemleri
• Kulaklık amplifikatörleri
• Elektronik oyuncaklar

Hobi ve DIY Projeleri

• Arduino ses projeleri
• FM alıcı modülleri
• İnterkom sistemleri
• Küçük müzik kutuları
• Ses efekt devreleri

Endüstriyel Uygulamalar

• Alarm sistemleri
• Duyuru cihazları
• Test ekipmanları
• Telsiz sistemleri
• Sesli uyarı devreleri

Avantajlar ve Özellikler

LM386 SMD Ses Amplifikatörleri Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Kompakt SMD Paket: Daha küçük PCB tasarımları
• Düşük Güç Tüketimi: Pil ömrünü uzatma
• Geniş Besleme Aralığı: 4V-12V arası esneklik
• Ayarlanabilir Kazanç: Çeşitli uygulamalar için uyum
• Az Harici Bileşen: Basit devre tasarımı
• Düşük Distorsiyon: Temiz ses çıkışı
• Ekonomik Fiyat: Maliyet etkin çözüm
• Çeşitli Yük Uyumluluğu: 4Ω-16Ω empedans aralığı
• Gürültü Bastırma: Dahili PSRR devresi
• Endüstri Standardı: Yaygın kullanım ve destek

Devre Tasarımı ve Kullanım

LM386 SMD Ses Amplifikatörleri Entegresi SOIC-8'in bağlantıları ve kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-8):

• Pin 1: Kazanç Ayarı 1
• Pin 2: Inverting Giriş
• Pin 3: Non-inverting Giriş
• Pin 4: GND (Toprak)
• Pin 5: Çıkış
• Pin 6: VS (Besleme Voltajı)
• Pin 7: Bypass
• Pin 8: Kazanç Ayarı 2

Temel Devre Bağlantısı:

1. Pin 6'yı besleme voltajına (4V-12V) bağlayın
2. Pin 4'ü toprak (GND) hattına bağlayın
3. Ses sinyalini 1µF kapasitör üzerinden Pin 3'e (non-inverting giriş) bağlayın
4. Pin 2'yi (inverting giriş) 10kΩ direnç üzerinden toprağa (GND) bağlayın
5. Pin 5'ten (çıkış) 220µF kapasitör üzerinden hoparlöre bağlantı yapın
6. Besleme voltajı ve toprak arasına 100µF bypass kapasitörü ekleyin

Kazanç Ayarı:

• Temel devre ile 20x kazanç (26dB) elde edilir
• Pin 1 ve 8 arasına 10µF kapasitör bağlayarak 200x kazanç (46dB) elde edilir
• Kazancı daha hassas ayarlamak için kapasitöre seri olarak direnç eklenebilir

Gürültü Azaltma ve Ton Kontrolü:

• Pin 7'ye (bypass) 10µF kapasitör bağlayarak gürültüyü azaltabilirsiniz
• Çıkışa RC filtresi ekleyerek ton kontrolü yapabilirsiniz
• Bass boost için Pin 5 ve toprak arasına seri bağlı 0.033µF kapasitör ve 10Ω direnç ekleyebilirsiniz

Sorun Giderme ve İpuçları

LM386 SMD Ses Amplifikatörleri Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Ses Seviyesi: Kazanç ayarını kontrol edin, besleme voltajını artırın
• Distorsiyon: Giriş seviyesini azaltın, çıkış kapasitörünü artırın
• Gürültü ve Uğultu: Bypass kapasitörünü kontrol edin, topraklama bağlantılarını iyileştirin
• Salınım (Oscillation): Besleme hattına bypass kapasitörü ekleyin
• Aşırı Isınma: Hoparlör empedansını ve besleme voltajını kontrol edin

Uygulama İpuçları

• SMD lehimleme için ince uçlu havya ve flux kullanın
• Pil uygulamalarında düşük quiescent akımdan faydalanın
• Giriş ve çıkış kapasitörlerinin polaritesine dikkat edin
• PCB tasarımında besleme hattını kalın yapın ve bypass kapasitörünü entegre yakınına yerleştirin
• Yüksek kazanç ayarlarında PCB düzeninde geri besleme olmamasına dikkat edin
