LM386 DIP-8 Ses Amplifikatörü Entegresi

LM386 DIP-8 Ses Amplifikatörü Entegresi

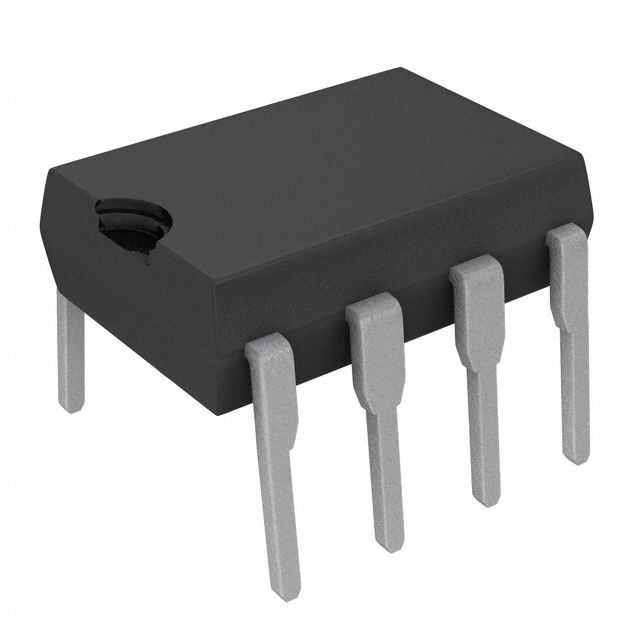

LM386 DIP-8 Ses Amplifikatörü Entegresi, Texas Instruments tarafından üretilen düşük voltajda çalışan, küçük boyutlu bir ses güç amplifikatörüdür. Sadece 8 pinli DIP pakette sunulan bu entegre, minimum harici komponent ihtiyacı ve 0.25W'tan 1W'a kadar güç çıkışı ile kompakt ses projeleri için ideal bir çözümdür. İç kazancı 20 olarak ayarlı olup, harici komponentlerle 200'e kadar artırılabilmektedir.

Düşük besleme voltajı (4V-12V) ile çalışabilen LM386, ses amplifikatörü entegresi kategorisinde pil ile çalışan cihazlar için en popüler seçeneklerden biridir. Geniş giriş empedansı sayesinde doğrudan çeşitli sinyal kaynaklarından besleme yapabilir ve tek besleme voltajı ile çalışması, devre tasarımını basitleştirir.

Radyo, interkom, megafon, oyuncak, Arduino/Raspberry Pi projeleri, taşınabilir hoparlör ve telefon amplifikatörü gibi birçok uygulamada kullanılan bu entegreler, elektronik komponentler arasında elektronik hobicileri ve başlangıç seviyesi ses projeleri için vazgeçilmez bir bileşendir. Düşük distorsiyon oranı, gürültü bastırma özellikleri ve geniş çalışma sıcaklığı aralığı ile güvenilir ses amplifikasyonu sağlar.

---

Teknik Özellikler

LM386 DIP-8 Ses Amplifikatörü Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments (National Semiconductor)
• Entegre Tipi: Küçük Güçlü Ses Amplifikatörü
• Paket Tipi: DIP-8 (Dual In-line Package)
• Pin Sayısı: 8
• Çıkış Gücü: 0.25W-1W (tipik 0.5W @ 6V, 8Ω)
• Besleme Voltajı Aralığı: 4V - 12V DC
• Optimum Besleme Voltajı: 6V-9V DC
• Voltaj Kazancı: 20 (sabit) - 200 (ayarlanabilir)
• Toplam Harmonik Bozulma (THD): 0.2% (1kHz, 125mW)
• Sinyal/Gürültü Oranı (S/N): >80dB
• Giriş Empedansı: 50kΩ (tipik)
• Çıkış Empedansı: 8Ω (önerilen hoparlör empedansı)
• Bant Genişliği: 300kHz
• Quiescent Akım: 4mA (tipik)
• Varsayılan Kazanç: 26dB (20x)
• Ayarlanabilir Kazanç: 46dB'ye kadar (200x)
• Maksimum Besleme Akımı: 40mA @ 6V (8Ω yük ile)
• PSRR (Power Supply Rejection Ratio): 50dB (tipik)
• Kanal Sayısı: 1 (Mono)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Minimum Harici Komponent İhtiyacı: 2 kapasitör (temel devre için)
• Boyutlar: ~9.8mm × 6.3mm × 3.3mm
• Ağırlık: <1g
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

LM386 DIP-8 Ses Amplifikatörü Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Taşınabilir Cihazlar

• Pilli radyolar
• Taşınabilir hoparlörler
• MP3 çalar amplifikatörleri
• Telefon amplifikatörleri
• Bataryalı ses cihazları

Hobi ve DIY Projeleri

• Arduino ses projeleri
• Raspberry Pi ses çıkış devreleri
• Elektronik deney setleri
• Müzik kutuları
• Basit interkom sistemleri

Eğitim ve Uygulamalar

• Elektronik laboratuvar deneyleri
• Okul projeleri
• Basit megafonlar
• Oyuncak ses modülleri
• Kapı zili ve alarm seslendirme üniteleri

---

Avantajlar ve Özellikler

LM386 DIP-8 Ses Amplifikatörü Entegresi'nin sağladığı avantajlar ve çözümler.

• Düşük Güç Tüketimi: Pil ile uzun süreli çalışma imkanı
• Minimum Harici Komponent: Basit devre tasarımı kolaylığı
• Düşük Besleme Voltajı: 4-12V aralığında çalışabilme
• Ayarlanabilir Kazanç: 20x'den 200x'e kadar esneklik
• DIP-8 Paket: Breadboard uyumlu, kolay montaj
• Düşük Distorsiyon: Temiz ses çıkışı
• Yüksek Giriş Empedansı: Çeşitli sinyal kaynaklarıyla uyum
• Tek Besleme Kaynağı: Çift voltaj kaynağı gerektirmez
• Geniş Uygulama Yelpazesi: Başlangıç seviyesinden orta seviyeye projeler
• Ekonomik Çözüm: Düşük maliyet, yeterli performans

---

Bağlantı ve Kullanım

LM386 DIP-8 Ses Amplifikatörü Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (DIP-8 Paketi):

• Pin 1 (GAIN): Kazanç ayarı
• Pin 2 (-): İnverting giriş
• Pin 3 (+): Non-inverting giriş
• Pin 4 (GND): Toprak
• Pin 5 (OUT): Çıkış
• Pin 6 (VS): Pozitif besleme voltajı
• Pin 7 (BYPASS): Ses bypass
• Pin 8 (GAIN): Kazanç ayarı

Temel Bağlantı Şeması:

• Besleme:
  • Pin 6 (VS): Pozitif besleme (4V-12V, tipik 9V)
  • Pin 4 (GND): Toprak
  • 100μF elektrolitik ve 100nF seramik kapasitörler VS ve GND arasına paralel
• Giriş:
  • Pin 3 (+): 10μF kapasitör üzerinden ses kaynağına
  • Pin 2 (-): GND'ye bağlanır
• Çıkış:
  • Pin 5 (OUT): 220μF kapasitör üzerinden hoparlöre
  • Hoparlörün diğer ucu GND'ye bağlanır

Kazanç Ayarı:

• Varsayılan Kazanç (20x): Pin 1 ve Pin 8 açık bırakılır
• Yüksek Kazanç (200x): Pin 1 ve Pin 8 arasına 10μF kapasitör bağlanır
• Ara Kazanç Değerleri: Pin 1 ve Pin 8 arasına direnç ve kapasitör serisi bağlanır

Gürültü Azaltma:

• Pin 7 (BYPASS) ve GND arasına 10μF kapasitör bağlanır
• Pin 5 (OUT) ve GND arasına 47nF kapasitör ve 10Ω direnç serisi bağlanır

Ses Kontrolü:

• 10kΩ potansiyometre, ses kaynağı ile Pin 3 arasına bağlanır
• Bas kontrolü için: Pin 1 ve Pin 5 arasına 10kΩ potansiyometre ve 33nF kapasitör serisi bağlanır

---

Örnek Projeler

LM386 DIP-8 Ses Amplifikatörü Entegresi kullanılarak yapılabilecek örnek projeler.

Mini Hoparlör Sistemi

Cep telefonu, MP3 çalar veya bilgisayar için taşınabilir, pilli bir hoparlör devresi.

Gerekli Malzemeler:

• 1x LM386 ses amplifikatör entegresi
• 1x 9V pil
• 1x 9V pil bağlantı klipsi
• 1x 8Ω 0.5W hoparlör
• 1x 10kΩ potansiyometre (ses seviyesi kontrolü)
• 1x 100μF/16V elektrolitik kapasitör (besleme filtresi)
• 1x 100nF (0.1μF) seramik kapasitör (besleme filtresi)
• 1x 10μF/16V elektrolitik kapasitör (kazanç ayarı)
• 1x 10μF/16V elektrolitik kapasitör (bypass)
• 1x 10μF/16V elektrolitik kapasitör (giriş bloklama)
• 1x 220μF/16V elektrolitik kapasitör (çıkış bloklama)
• 1x 47nF (0.047μF) film kapasitör (gürültü filtresi)
• 1x 10Ω direnç (gürültü filtresi)
• 1x SPST anahtar (açma/kapama)
• 1x 3.5mm stereo jak (giriş)
• Delikli pertinaks veya breadboard
• Bağlantı kabloları
• Küçük kutu veya muhafaza

Bağlantı Adımları:

• LM386'yı delikli pertinaks veya breadboard üzerine yerleştirin
• 9V pil bağlantı klipsini SPST anahtarın bir ucuna bağlayın
• Anahtarın diğer ucunu LM386'nın Pin 6'sına (VS) bağlayın
• LM386'nın Pin 4'ünü (GND) 9V pilin negatif ucuna bağlayın
• 100μF ve 100nF kapasitörleri paralel olarak Pin 6 ve Pin 4 arasına bağlayın
• 3.5mm stereo jakın sol veya sağ kanalını ve toprak ucunu belirleyin
• Jakın ses kanalını 10kΩ potansiyometrenin bir ucuna bağlayın
• Potansiyometrenin orta bacağını 10μF kapasitör üzerinden LM386'nın Pin 3'üne bağlayın
• Potansiyometrenin diğer ucunu ve jak toprak ucunu GND'ye bağlayın
• LM386'nın Pin 2'sini GND'ye bağlayın
• 10μF kapasitörü Pin 1 ve Pin 8 arasına bağlayın (yüksek kazanç için)
• 10μF kapasitörü Pin 7 ve GND arasına bağlayın (bypass)
• 220μF kapasitörü Pin 5 ve hoparlörün bir ucu arasına bağlayın
• Hoparlörün diğer ucunu GND'ye bağlayın
• 47nF kapasitör ve 10Ω direnci seri bağlayarak Pin 5 ve GND arasına ekleyin
• Devreyi kutuya monte edin, pili bağlayın ve test edin

Arduino Ses Genişletici

Arduino projelerinizin ses çıkışını güçlendirmek için basit bir amplifikatör devresi.

Gerekli Malzemeler:

• 1x LM386 ses amplifikatör entegresi
• 1x Arduino (herhangi bir model)
• 1x 8Ω hoparlör
• 1x 10kΩ potansiyometre (ses seviyesi)
• 1x 100μF/16V elektrolitik kapasitör (besleme filtresi)
• 1x 100nF seramik kapasitör (besleme filtresi)
• 1x 10μF/16V elektrolitik kapasitör (kazanç)
• 1x 10μF/16V elektrolitik kapasitör (bypass)
• 1x 10μF/16V elektrolitik kapasitör (giriş)
• 1x 220μF/16V elektrolitik kapasitör (çıkış)
• 1x 47nF film kapasitör (gürültü filtresi)
• 1x 10Ω direnç (gürültü filtresi)
• Breadboard ve jumper kablolar

Bağlantı Adımları:

• LM386'yı breadboard üzerine yerleştirin
• Arduino 5V çıkışını LM386'nın Pin 6'sına (VS) bağlayın
• Arduino GND pinini LM386'nın Pin 4'üne (GND) bağlayın
• 100μF ve 100nF kapasitörleri paralel olarak Pin 6 ve Pin 4 arasına bağlayın
• Arduino'nun PWM çıkışını (örn. Pin 9) 10μF kapasitör üzerinden potansiyometrenin bir ucuna bağlayın
• Potansiyometrenin orta bacağını LM386'nın Pin 3'üne bağlayın
• Potansiyometrenin diğer ucunu GND'ye bağlayın
• LM386'nın Pin 2'sini GND'ye bağlayın
• 10μF kapasitörü Pin 1 ve Pin 8 arasına bağlayın
• 10μF kapasitörü Pin 7 ve GND arasına bağlayın
• 220μF kapasitörü Pin 5 ve hoparlörün bir ucu arasına bağlayın
• Hoparlörün diğer ucunu GND'ye bağlayın
• 47nF kapasitör ve 10Ω direnci seri bağlayarak Pin 5 ve GND arasına ekleyin
• Arduino için tone() veya analogWrite() fonksiyonlarını kullanarak ses üretin

---

Sorun Giderme ve İpuçları

LM386 DIP-8 Ses Amplifikatörü Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Ses Seviyesi: Kazancı artırmak için Pin 1-8 arası kapasitör ekleyin, besleme voltajını yükseltin
• Distorsiyonlu Ses: Giriş seviyesini azaltın, besleme voltajını kontrol edin, çıkış kapasitörünü büyütün
• Gürültü/Uğultu: Besleme filtrelerini artırın, Pin 7'ye bypass kapasitör ekleyin, topraklama düzenini iyileştirin
• Kendi Kendine Salınım: Besleme bypass kapasitörlerini ekleyin, girişi 100k direnç ile topraklayın
• Isınma Sorunu: Hoparlör empedansını kontrol edin, çıkış seviyesini düşürün, entegre bacaklarına küçük ısı emici ekleyin

Performans İyileştirme İpuçları

• Çıkışta daha iyi bas yanıtı için daha büyük kapasitör kullanın (470μF veya 1000μF)
• Tiz sesleri vurgulamak için Pin 5 ve GND arasına 47nF kapasitör ekleyin
• Düşük gürültülü besleme için regülatör devreleri ile stabil voltaj sağlayın
• Stereo ses için iki adet LM386 ve dual potansiyometre kullanın
• PCB tasarımında, analog ve dijital topraklama hatlarını ayrı tutun
• Ses girişini güçlendirmek için ön-amplifikatör katı ekleyin
• Giriş kablolarında ekranlı kablo kullanarak gürültüyü azaltın
• Ton kontrolü için basit RC filtre devreleri ekleyin

---
