LM386 5-12V Ses Amplifikatör Modülü

LM386 5-12V Ses Amplifikatör Modülü

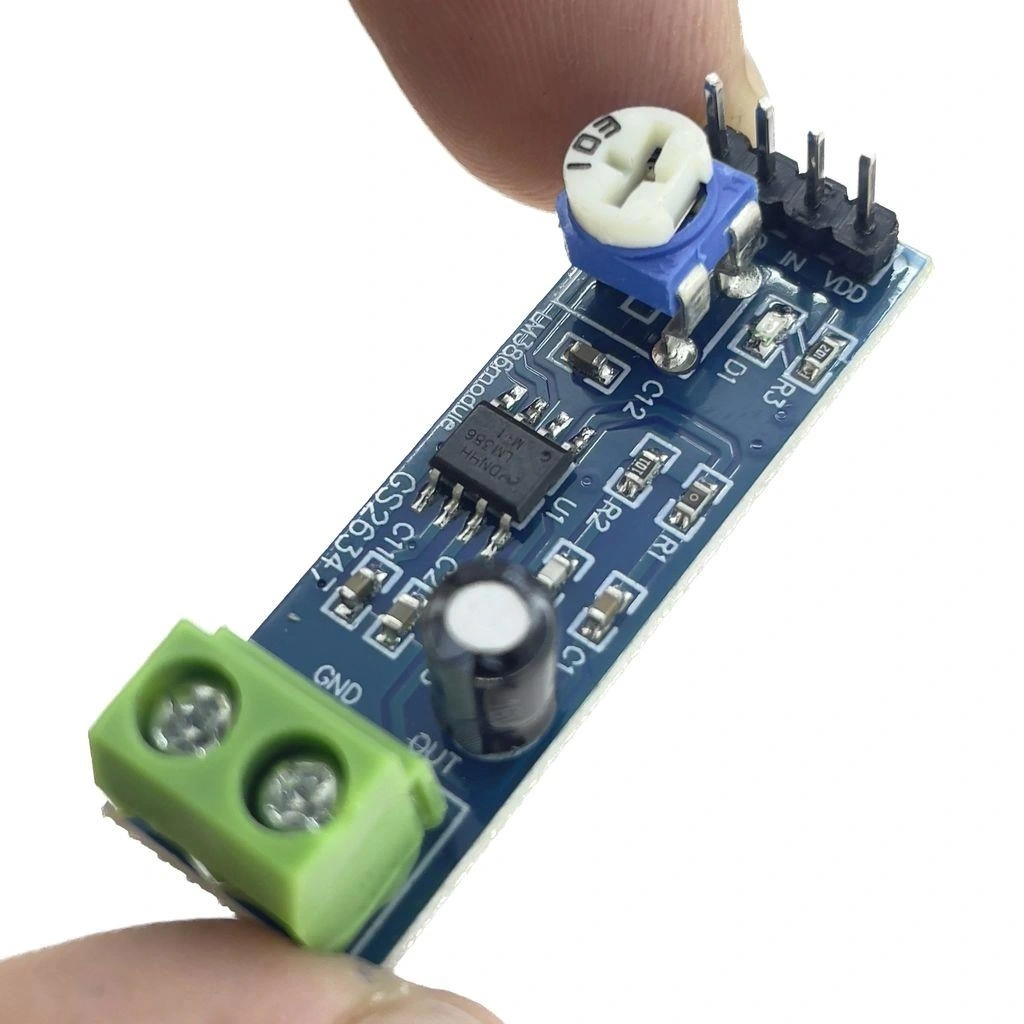

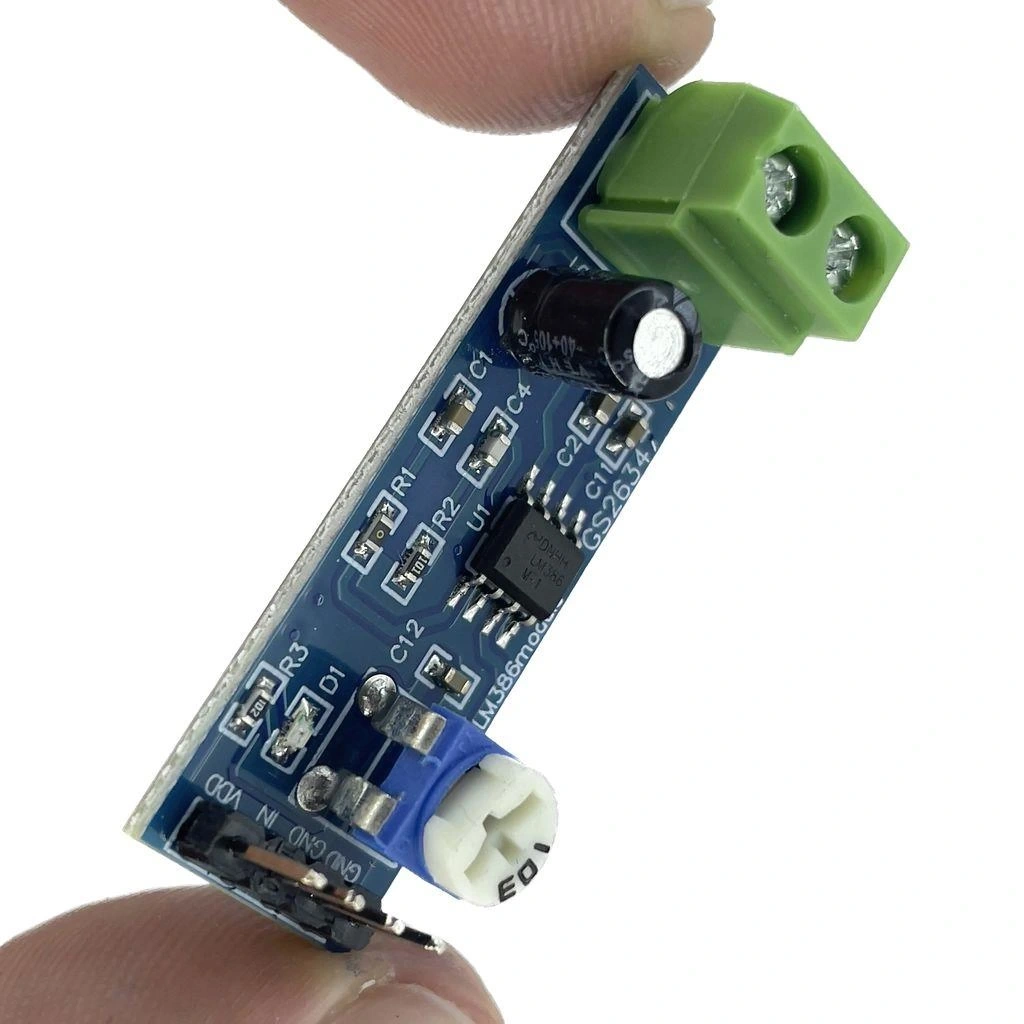

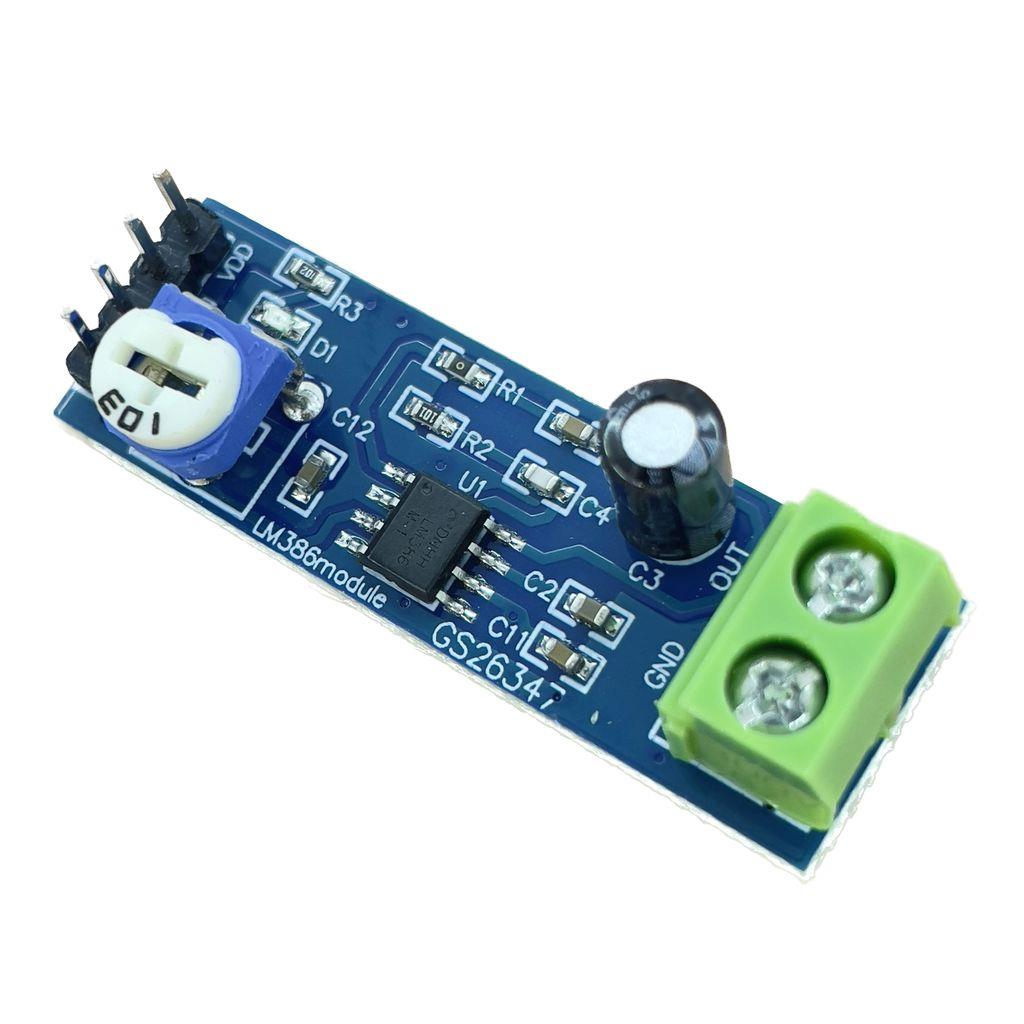

LM386 5-12V Ses Amplifikatör Modülü, düşük güçlü ses projeleriniz için kompakt ve kullanımı kolay bir çözüm sunan yüksek kaliteli ses yükseltici modülüdür. Popüler LM386 entegresi etrafında tasarlanmış bu modül, minimum harici bileşen ihtiyacıyla etkili ses amplifikasyonu sağlar.

Ayarlanabilir kazanç potansiyometresi sayesinde, Arduino projeleri dahil ses seviyesini hassas şekilde kontrol edebilirsiniz. 5-12V geniş çalışma voltajı aralığı, farklı güç kaynaklarıyla uyumlu çalışmasını sağlar.

PCB üzerindeki giriş ve çıkış terminalleri sayesinde, ses kaynağına ve hoparlöre hızlı bağlantı yapabilirsiniz. Kompakt boyutları, dar alanlara kolayca entegre edilebilmesini mümkün kılar.

Ses projeleri, interaktif oyuncaklar, alarm sistemleri ve bilgilendirme cihazları için ideal olan bu modül, Modüller kategorisinin kullanışlı bir parçasıdır.

---

Teknik Özellikler

LM386 5-12V Ses Amplifikatör Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre: LM386 Ses Amplifikatör IC
• Çalışma Voltajı: 5V - 12V DC
• Maksimum Çıkış Gücü: 1W (8 Ohm yükte), 0.5W (16 Ohm yükte)
• Kazanç Aralığı: 20-200 kat (ayarlanabilir potansiyometre ile)
• Frekans Yanıtı: 40Hz - 15kHz
• Empedans: 8-16 Ohm hoparlör çıkışı
• Giriş Hassasiyeti: 10mV - 200mV
• Sinyal-Gürültü Oranı: >75dB
• Distorsiyon: <%1 (8 Ohm yükte, normal güçte)
• Bekleme Akımı: ~4mA
• Maksimum Akım: ~120mA (tam yükte.)
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• PCB Boyutları: Yaklaşık 28mm x 22mm x 15mm
• Montaj Delikleri: 2 adet, 2mm çapında

---

Paket İçeriği

LM386 5-12V Ses Amplifikatör Modülü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x LM386 Ses Amplifikatör Modülü

---

Bağlantı ve Kullanım

LM386 5-12V Ses Amplifikatör Modülü'nün bağlantı şeması ve kullanım talimatları.

Temel Bağlantılar

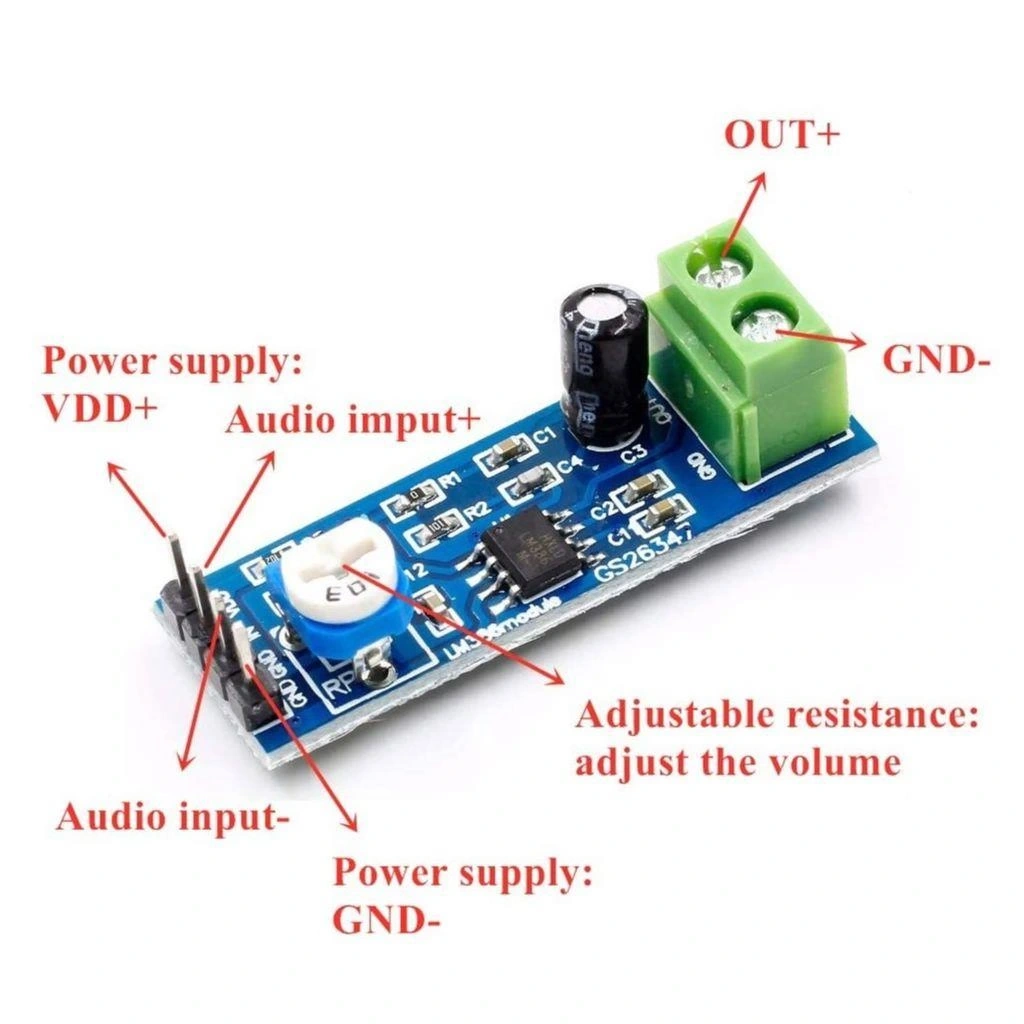

LM386 Ses Amplifikatör Modülünün temel bağlantı pinleri:

Güç ve Sinyal Bağlantıları

• VCC: 5V-12V DC güç kaynağının pozitif ucu
• GND: Güç kaynağının negatif ucu (Toprak)
• IN: Ses sinyali girişi
• GND: Ses sinyali girişi için toprak
• OUT: Hoparlör bağlantısı için pozitif uç
• GND: Hoparlör bağlantısı için negatif uç

Temel Kurulum Adımları

1. Amplifikatör modülüne 5V-12V DC güç kaynağı bağlayın
2. Ses kaynağını (MP3 çalar, telefon, mikrofon, Arduino ses çıkışı vb.) IN pinine bağlayın
3. Ses kaynağının toprak (GND) bağlantısını modülün GND pinine bağlayın
4. Hoparlörün pozitif ucunu modülün OUT pinine bağlayın
5. Hoparlörün negatif ucunu modülün GND pinine bağlayın
6. Potansiyometre ile ses seviyesini ayarlayın

Arduino ile Kullanım

Arduino'dan ses çıkışı alarak amplifikatör modülüne bağlantı yapmak için:

• Arduino 5V pinini modülün VCC pinine bağlayın
• Arduino GND pinini modülün GND pinine bağlayın
• Arduino'nun PWM veya dijital çıkışını bir kondansatör üzerinden modülün IN pinine bağlayın
• 100µF değerinde bir kondansatör kullanıldığında DC bloklaması sağlanır
• Arduino'dan ton veya ses dosyası çalma kodu yükleyin

Ses Kalitesini İyileştirme

Daha iyi ses kalitesi için aşağıdaki noktalara dikkat edin:

1. Stabil ve filtreli güç kaynağı kullanın
2. Güç hattına 100-470µF değerinde bir elektrolitik kondansatör ekleyin
3. Sinyal kablolarını mümkün olduğunca kısa tutun
4. Sinyal kabloları için ekranlı (shielded) kablo kullanın
5. Modülü güç kaynakları ve motorlar gibi elektromanyetik gürültü kaynaklarından uzak tutun
6. Doğru empedansta (8-16 Ohm) hoparlör kullanın

Kazanç Ayarı

Modül üzerindeki potansiyometre ile kazanç (ses seviyesi) ayarlanabilir:

• Saat yönünde çevirerek ses seviyesini arttırabilirsiniz
• Saat yönünün tersine çevirerek ses seviyesini azaltabilirsiniz
• Maksimum kazançta distorsiyon oluşabileceğini unutmayın
• Optimum ses için, distorsiyon başlamadan önceki en yüksek seviyeyi tercih edin

---

Uygulama Alanları

LM386 5-12V Ses Amplifikatör Modülü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Arduino ve Mikrodenetleyici Projeleri

• Konuşan alarm sistemleri
• Müzik çalarlar
• Ses efekt jeneratörleri
• Konuşan robotlar
• Interaktif sanat ve heykel projeleri
• Akıllı ev sistemleri için ses bildirimleri

Eğitim ve Hobi Projeleri

• Basit radyo devreleri
• Ses güçlendirici deneyler
• Elektronik müzik aletleri
• Interkom sistemleri
• Konuşan oyuncaklar
• Mini amfi projeleri

Endüstriyel ve Pratik Uygulamalar

• Küçük güvenlik sistemleri için sesli uyarılar
• Metal dedektörlerin işitsel çıkışları
• Test cihazları için sesli geri bildirim
• Otomasyon sistemleri için durum bildirimleri
• Medikal cihaz prototipleri
• Kapı zilleri ve anons sistemleri

---

Proje Örnekleri

LM386 5-12V Ses Amplifikatör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino MP3 Çalar Projesi

Bu projede, Arduino, SD kart modülü ve LM386 amplifikatör modülü kullanarak basit bir MP3 çalar oluşturabilirsiniz. MP3 dosyalarını SD karttan okuyarak kaliteli ses çıkışı elde edeceksiniz.

Gerekli bileşenler: Arduino UNO, SD kart modülü, LM386 Amplifikatör Modülü, 8 Ohm hoparlör, butonlar (kontrol için), 10k potansiyometre (ses kontrolü), jumper kablolar ve breadboard.

SD kart modülü Arduino'ya SPI pinleri üzerinden bağlanır. Arduino'nun dijital çıkışı bir 100µF kondansatör üzerinden LM386 modülünün giriş pinine bağlanır. Amplifikatör modülünün çıkışına 8 Ohm hoparlör bağlanır. Butonlar MP3 çalarda ileri-geri geçiş ve oynat-duraklat komutları için kullanılır. Potansiyometre ses seviyesini ayarlamak için LM386 modülüne bağlanır. Proje komple taşınabilir olması için 9V pil veya powerbank ile beslenebilir.

Konuşan Hareket Sensörlü Karşılama Sistemi

Bu projede, PIR hareket sensörü, DFPlayer Mini modülü ve LM386 amplifikatör modülü kullanarak otomatik bir ses karşılama sistemi geliştirebilirsiniz. Birisi yaklaştığında önceden kaydedilmiş bir mesaj oynatılır.

Gerekli bileşenler: Arduino Nano, PIR hareket sensörü, DFPlayer Mini modülü, LM386 Amplifikatör Modülü, micro SD kart, 8 Ohm hoparlör, 5V güç kaynağı ve bağlantı kabloları.

PIR sensörü hareket algıladığında Arduino'ya sinyal gönderir. Arduino, DFPlayer modülüne SD karttaki ses dosyasını çalması için komut verir. DFPlayer'ın ses çıkışı LM386 amplifikatör modülüne bağlanır ve hoparlörden yükseltilmiş ses duyulur. Sistem, mağaza girişleri, müzeler, sergi alanları veya akıllı ev sistemleri için idealdir. Kodlama basittir ve ses dosyalarını değiştirerek farklı mesajlar kullanabilirsiniz.

Akustik Frekans Göstergesi

Bu projede, mikrofon, LM386 amplifikatör ve Arduino kullanarak bir akustik frekans göstergesi oluşturabilirsiniz. Ses dalgalarını görselleştiren bu proje, müzik ve ses dalgalarının anlaşılması için eğitim amaçlı kullanılabilir.

Gerekli bileşenler: Arduino UNO, elektret mikrofon, LM386 Amplifikatör Modülü, LED matris veya OLED ekran, 10k potansiyometre ve gerekli bağlantı kabloları.

Mikrofon ses dalgalarını elektrik sinyallerine dönüştürür. LM386 modülü bu zayıf sinyalleri yükseltir. Yükseltilmiş sinyal Arduino'nun analog girişine bağlanır. Arduino, Fast Fourier Transform (FFT) algoritmasını kullanarak ses dalgalarını frekans bileşenlerine ayırır. Bu veriler LED matris veya OLED ekranda çubuk grafik olarak görselleştirilir. Potansiyometre, mikrofonun hassasiyetini ayarlamak için kullanılır. Bu proje, müzik stüdyoları, ses mühendisliği öğrencileri veya ses görselleştirme sanat projeleri için mükemmeldir.

---

Sorun Giderme ve İpuçları

LM386 5-12V Ses Amplifikatör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ses Çıkışı Yok: Tüm bağlantıları kontrol edin. Güç kaynağını ölçün. Giriş sinyalinin doğru olduğundan emin olun. Hoparlörün sağlam olduğunu test edin. Potansiyometrenin açık konumda olduğunu kontrol edin.
• Düşük Ses Seviyesi: Potansiyometrenin konumunu kontrol edin. Giriş sinyalinin gücünü arttırın. Güç kaynağının voltajını kontrol edin. Hoparlör empedansının 8-16 Ohm arasında olduğundan emin olun.
• Gürültülü Ses: Güç kaynağına filtreleme kondansatörü ekleyin. Sinyal kablosunu kısaltın veya ekranlı kablo kullanın. Modülü elektromanyetik gürültü kaynaklarından uzaklaştırın. Toprak bağlantılarını tek noktada birleştirin.
• Distorsiyon: Ses seviyesini düşürün. Giriş sinyalinin seviyesini azaltın. Güç kaynağı voltajının stabil olduğundan emin olun. Hoparlörün uygun güç değerine sahip olduğunu kontrol edin.
• Aşırı Isınma: Modülün hava akışı alabildiğinden emin olun. Uygun değerde yük (hoparlör) kullandığınızı doğrulayın. Güç tüketimini azaltmak için ses seviyesini düşürün. Gerekirse küçük bir soğutucu ekleyin.

Performans İpuçları

• Daha iyi ses kalitesi için 8 Ohm kaliteli hoparlör kullanın
• Daha yüksek güç için 9-12V arası besleme voltajı kullanın
• Stereo ses için iki adet LM386 modülü paralel kullanabilirsiniz
• Bas seslerini güçlendirmek için çıkışa 10µF kondansatör ve 10 Ohm direnç serisi ekleyin
• Tiz sesleri güçlendirmek için giriş hattına 0.05µF kondansatör ve 10k direnç ekleyin
• Batarya ömrünü uzatmak için kullanmadığınızda modülün güç bağlantısını kesin

---
