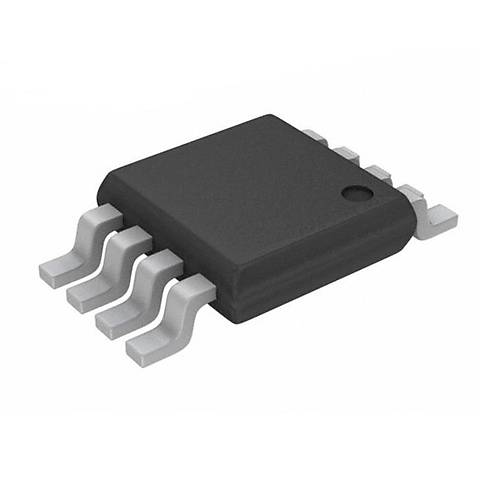

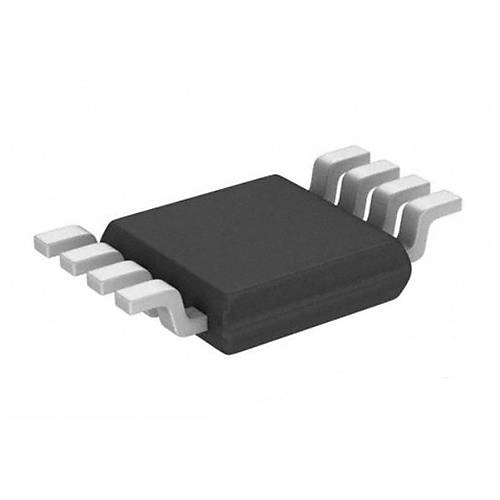

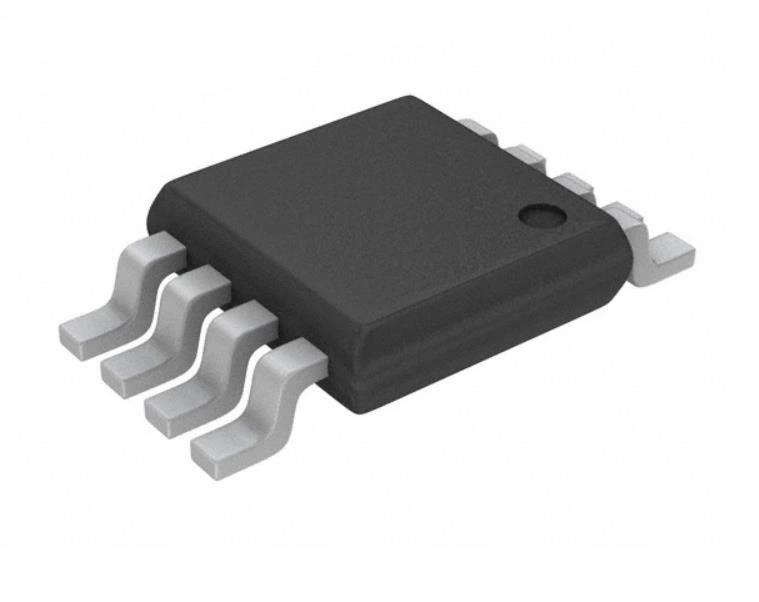

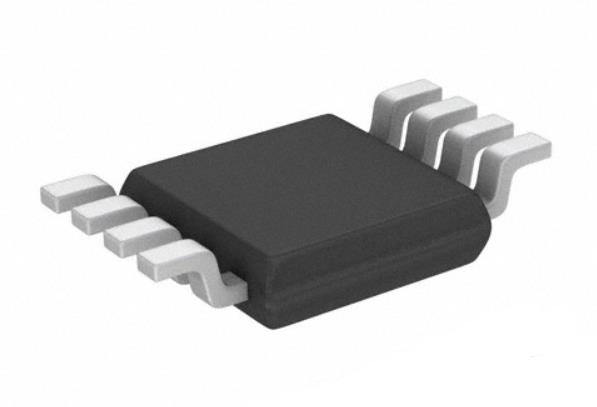

LM358 SOIC-8 SMD OpAmp Entegresi

LM358 SOIC-8 SMD OpAmp Entegresi

LM358, tek besleme ile çalışabilen çift operasyonel yükselteç entegresidir. SOIC-8 SMD paketinde sunulan bu entegre, geniş besleme voltajı aralığında çalışabilme özelliğine sahiptir.

İki bağımsız yüksek kazançlı operasyonel yükselteç içeren LM358, düşük güç tüketimi ve tek besleme ile çalışabilme avantajıyla öne çıkar. Elektronik komponentler arasında yaygın kullanılan ve ekonomik bir çözüm sunar.

Giriş ortak mod voltaj aralığının toprak seviyesine kadar inmesi sayesinde entegreler içinde tek besleme gerektiren uygulamalar için idealdir. OpAmp olarak elektronik devrelerde sinyal koşullandırma ve yükseltme işlevlerinde tercih edilir.

Teknik Özellikler

LM358 SOIC-8 SMD OpAmp Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Operasyonel Yükselteç (OpAmp)
• Üretici: Texas Instruments / ST Microelectronics / ON Semiconductor
• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
• Kanal Sayısı: 2 (Çift Kanal)
• Besleme Voltajı Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
• Önerilen Çalışma Voltajı: 5V - 15V
• Giriş Ofset Voltajı: 2mV (tipik), 7mV (maksimum)
• Giriş Bias Akımı: 20nA (tipik), 250nA (maksimum)
• Açık Döngü Kazancı: 100dB (tipik, V_CC = 15V, R_L ≥ 2kΩ)
• Kazanç-Bant Genişliği Çarpımı: 1,1MHz (tipik)
• Slew Rate: 0.5V/μs (tipik)
• Ortak Mod Reddetme Oranı (CMRR): 80dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 100dB (tipik)
• Giriş Ortak Mod Voltaj Aralığı: 0V ile (V_CC - 1.5V) arası
• Çıkış Voltaj Salınımı: 0V ile (V_CC - 1.5V) arası
• Çıkış Kısa Devre Akımı: 40mA (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Endüstriyel)
• Güç Tüketimi: 20mW (tipik, V_CC = 5V)
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 8
• Boyutlar (yaklaşık): 4.9mm x 3.9mm x 1.5mm
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM358 SOIC-8 SMD OpAmp Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal Koşullandırma

• Sensör arayüzleri
• Tampon (buffer) devreleri
• Yükselteç devreleri
• Aktif filtreleme
• Sinyal seviye dönüşümü

Endüstriyel Uygulamalar

• PLC sistemleri
• Enstrümantasyon devreleri
• Güç kaynağı kontrol devreleri
• Sıcaklık kontrol sistemleri
• Proses kontrol ekipmanları

Tüketici Elektronikleri

• Ses ekipmanları
• Mobil cihazlar
• Batarya ile çalışan ürünler
• Ev tipi sensör sistemleri
• Düşük maliyetli elektronik projeler

Avantajlar ve Özellikler

LM358 SOIC-8 SMD OpAmp Entegresi'nin sağladığı avantajlar ve çözümler.

• Çift OpAmp: Tek pakette iki bağımsız yükselteç
• Tek Besleme Özelliği: 3V-32V arası tek besleme ile çalışabilme
• Geniş Ortak Mod Aralığı: Toprak seviyesine kadar giriş sinyali işleyebilme
• Düşük Güç Tüketimi: Batarya ile çalışan uygulamalar için uygun
• Geniş Besleme Aralığı: 3V ile 32V arası çalışabilme esnekliği
• SMD Paket: Minimum PCB alanı kullanımı
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
• Yüksek Kazanç: 100dB tipik açık döngü kazancı
• Ekonomik Çözüm: Uygun fiyatlı ve yaygın bulunabilirlik
• Düşük Giriş Ofset Voltajı: Hassas uygulamalar için 2mV tipik ofset

Devre Tasarımı ve Kullanım

LM358 SOIC-8 SMD OpAmp Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-8):

• Pin 1: Output A (1. OpAmp Çıkışı)
• Pin 2: Inverting Input A (1. OpAmp Tersleyen Girişi)
• Pin 3: Non-Inverting Input A (1. OpAmp Terslemeyen Girişi)
• Pin 4: GND (Toprak) / V- (Negatif Besleme)
• Pin 5: Non-Inverting Input B (2. OpAmp Terslemeyen Girişi)
• Pin 6: Inverting Input B (2. OpAmp Tersleyen Girişi)
• Pin 7: Output B (2. OpAmp Çıkışı)
• Pin 8: V+ (Pozitif Besleme)

Temel Devre Konfigürasyonları:

Tek Besleme Tersleyen (Inverting) Yükselteç

• Giriş direnci (Ri) Pin 2'ye bağlanır
• Geri besleme direnci (Rf) Pin 2 ve Pin 1 arasına bağlanır
• Pin 3, bir gerilim bölücü ile V_CC/2 seviyesine bias edilir
• Kazanç = -Rf/Ri formülü ile hesaplanır
• AC sinyaller için giriş direncine seri kapasitör eklenir

Tek Besleme Terslemeyen (Non-Inverting) Yükselteç

• Giriş sinyali Pin 3'e bağlanır (bias edilmiş)
• Ri toprak ile Pin 2 arasına bağlanır
• Rf Pin 2 ve Pin 1 arasına bağlanır
• Kazanç = 1 + (Rf/Ri) formülü ile hesaplanır
• Girişte AC kuplaj için seri kapasitör kullanılır

Karşılaştırıcı (Comparator) Modu

• Referans voltajı Pin 2'ye bağlanır
• Karşılaştırılacak sinyal Pin 3'e bağlanır
• Çıkışa pull-up direnci (gereğinde) bağlanır
• Histerezis için Pin 3'e Pin 1'den geri besleme direnci eklenir
• Çıkış voltajı yaklaşık V_CC - 1.5V seviyesine kadar yükselir

Bias ve Besleme Düzeni:

• V+ (Pin 8) pozitif beslemeye bağlanır
• GND (Pin 4) toprak hattına bağlanır
• V+ ile GND arasına 0.1µF seramik ve 10µF elektrolitik bypass kapasitörleri bağlanır
• Tek besleme devrelerde sanal toprak için V_CC'nin yarısı oluşturulur
• Sanal toprak için iki eşit değerli direnç (örn. 10kΩ) ile gerilim bölücü ve bu noktaya paralel bir kapasitör (1-10µF) bağlanır

SMD Lehimleme İpuçları:

• İnce uçlu havya ve ince lehim teli kullanın
• Flux kullanımı lehimleme işlemini kolaylaştırır
• Entegrenin doğru yönde yerleştirildiğinden emin olun
• Lehim köprüleri oluşmamasına dikkat edin
• İnce uçlu cımbız ile entegre pozisyonunu ayarlayın

Sorun Giderme ve İpuçları

LM358 SOIC-8 SMD OpAmp Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltaj Sınırlaması: LM358 çıkışı toprak seviyesine inebilir ancak V_CC'ye yaklaşık 1.5V kalana kadar çıkabilir
• Crossover Distorsiyonu: Küçük sinyallerle çalışırken push-pull çıkıştan kaynaklanan distorsiyon olabilir
• Gürültü Sorunları: Güç hattı filtrelemesini artırın ve uygun topraklama yapın
• Slew Rate Sınırlaması: Yüksek frekanslı sinyallerde çıkış bozulması olabilir, daha yüksek slew rate'li opamp düşünün
• Faz Çevirme (Phase Reversal): Girişler besleme voltajını aştığında önlemek için koruma diyotları kullanın

Performans İyileştirme İpuçları

• Rail-to-rail çıkış gereken uygulamalarda LM358'i push-pull çıkış katı ile destekleyin
• AC uygulamalarda gürültüyü azaltmak için güç hattı filtresi kullanın
• Besleme pinlerine bypass kapasitörleri mutlaka ekleyin
• Düşük ofset gereken uygulamalarda ofset ayarı devreleri ekleyin
• Yüksek frekanslı uygulamalarda slew rate sınırlamasını göz önünde bulundurun

Uygulama Önerileri

• Tek besleme filtre devreleri için giriş ve çıkış sinyallerini uygun şekilde DC bias yapın
• Fotodiyo devrelerinde düşük bias akımı avantajını kullanın
• Sensör arayüzlerinde çevre gürültüsüne karşı ekranlama yapın
• Tek besleme Sallen-Key filtrelerinde DC kazancı 1 olacak şekilde tasarlayın
• Batarya ile çalışan projelerde düşük güç tüketimini optimize edin

Paket İçeriği

• LM358 SOIC-8 SMD OpAmp Entegresi
